涡轮增压器压气机叶轮结构设计

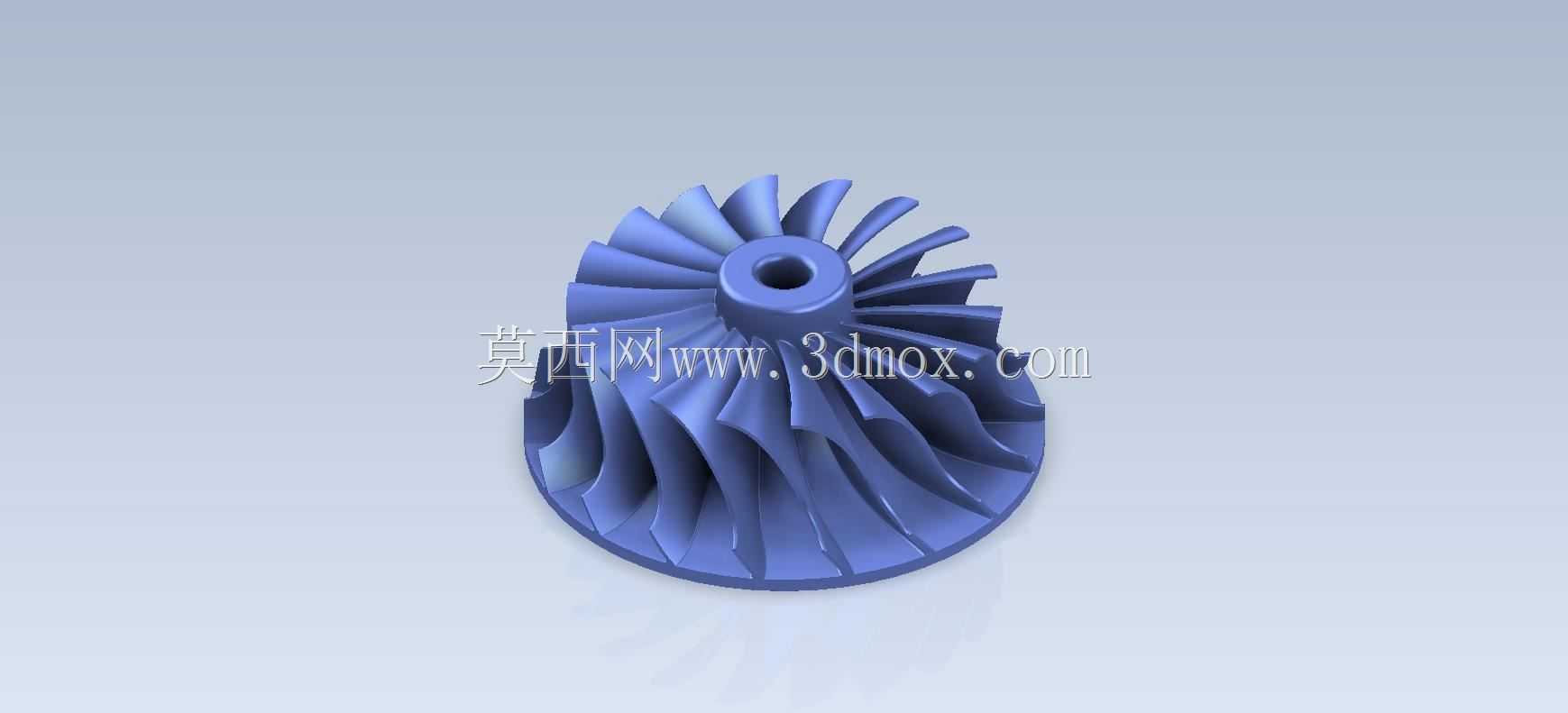

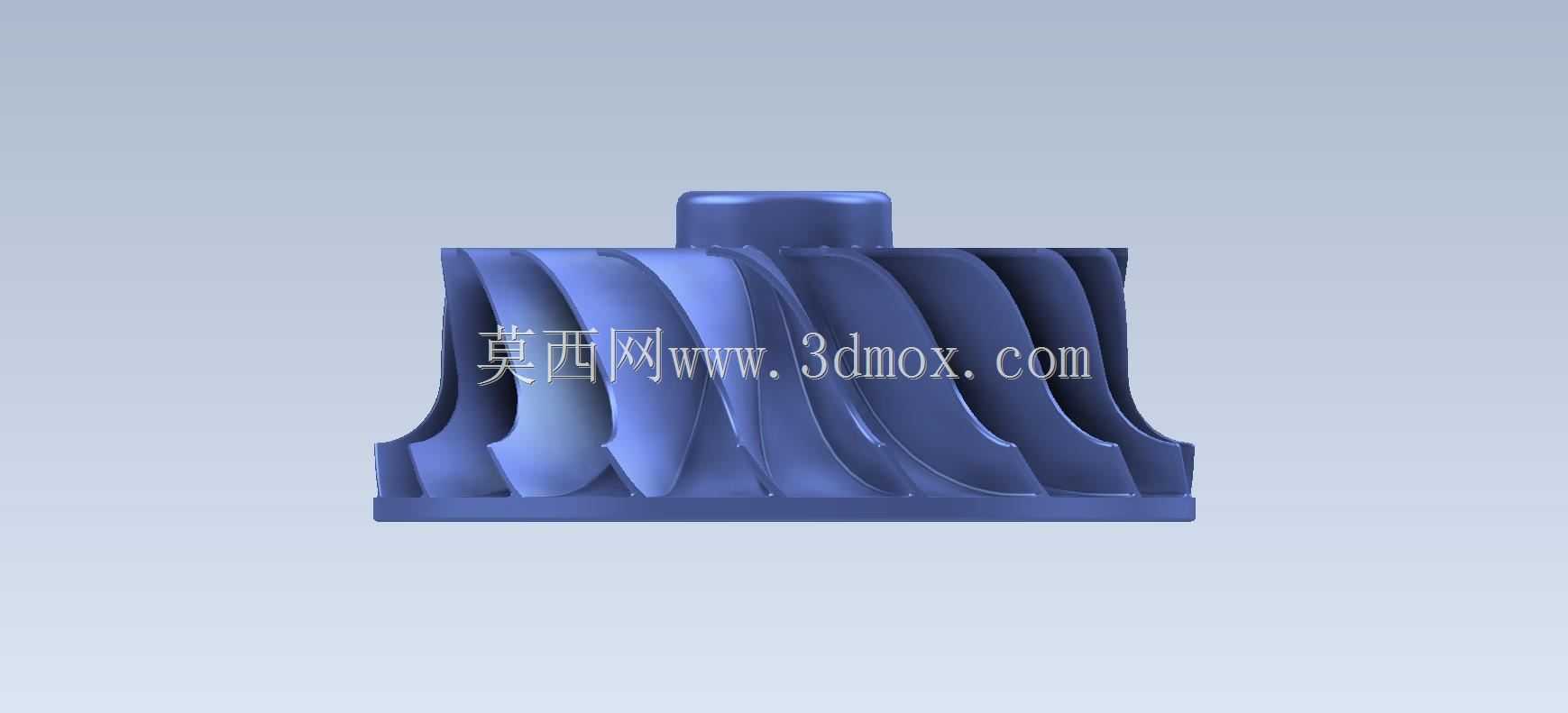

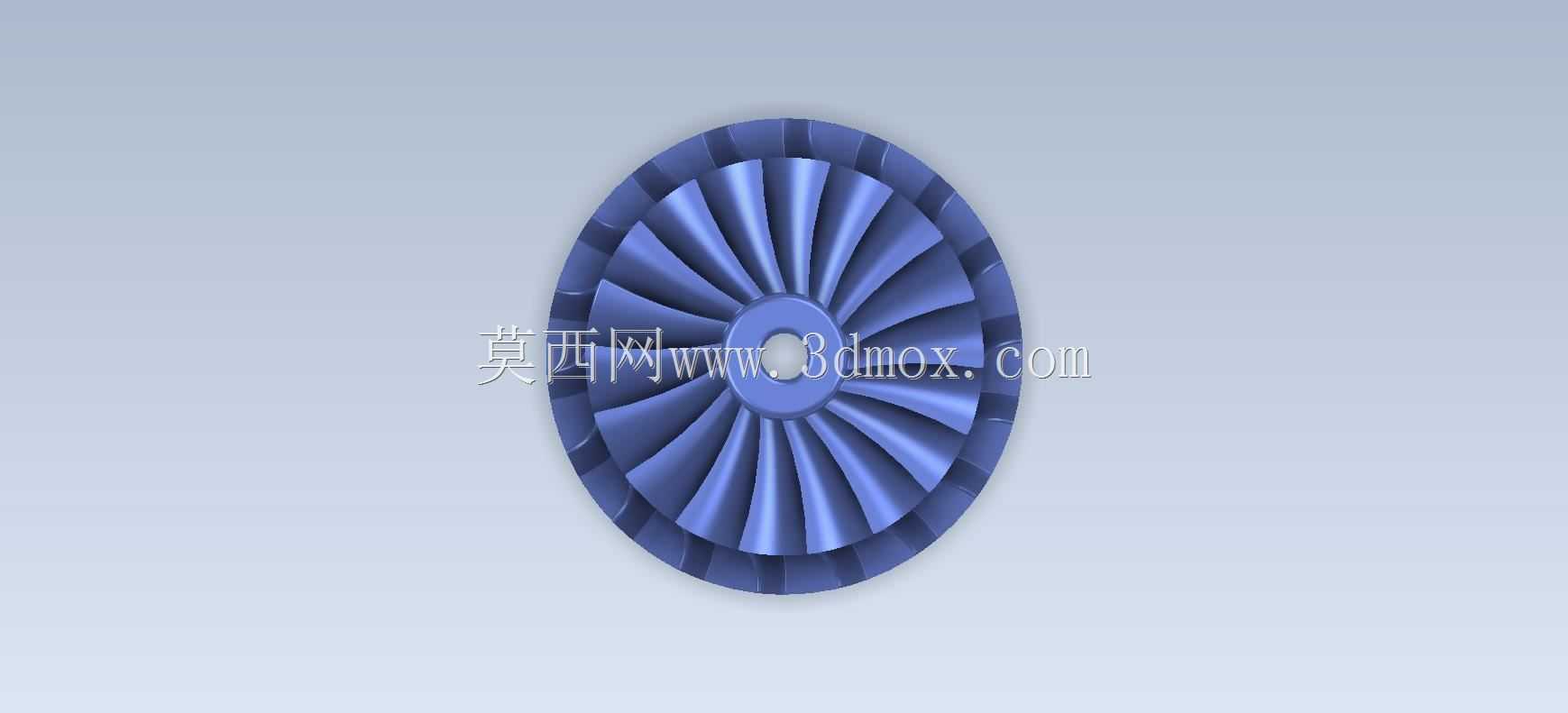

　　在车用动力、小型航空活塞动力以及工业固定式内燃机的增压系统中，压气机叶轮是决定整机增压效率、响应速度与运行可靠性的核心旋转部件，其设计质量直接影响发动机的扭矩输出特性、燃油经济性与排放水平。不同于普通离心式泵轮，涡轮增压器的压气机叶轮工作转速区间极宽，日常运行转速常突破十万转每分钟，进口端气流速度接近音速，这就要求叶片的型线设计既要兼顾低转速下的气流附着能力，避免喘振边界过早出现，又要保证高转速工况下的通流效率，减少气流分离带来的能量损失。从结构特征来看，这款叶轮采用长短叶片间隔布置的方案，长叶片从轮盖进口侧一直延伸到轮盘出口侧，负责完成气流的主要转向与动能提升，短叶片布置在相邻长叶片的流道中间位置，

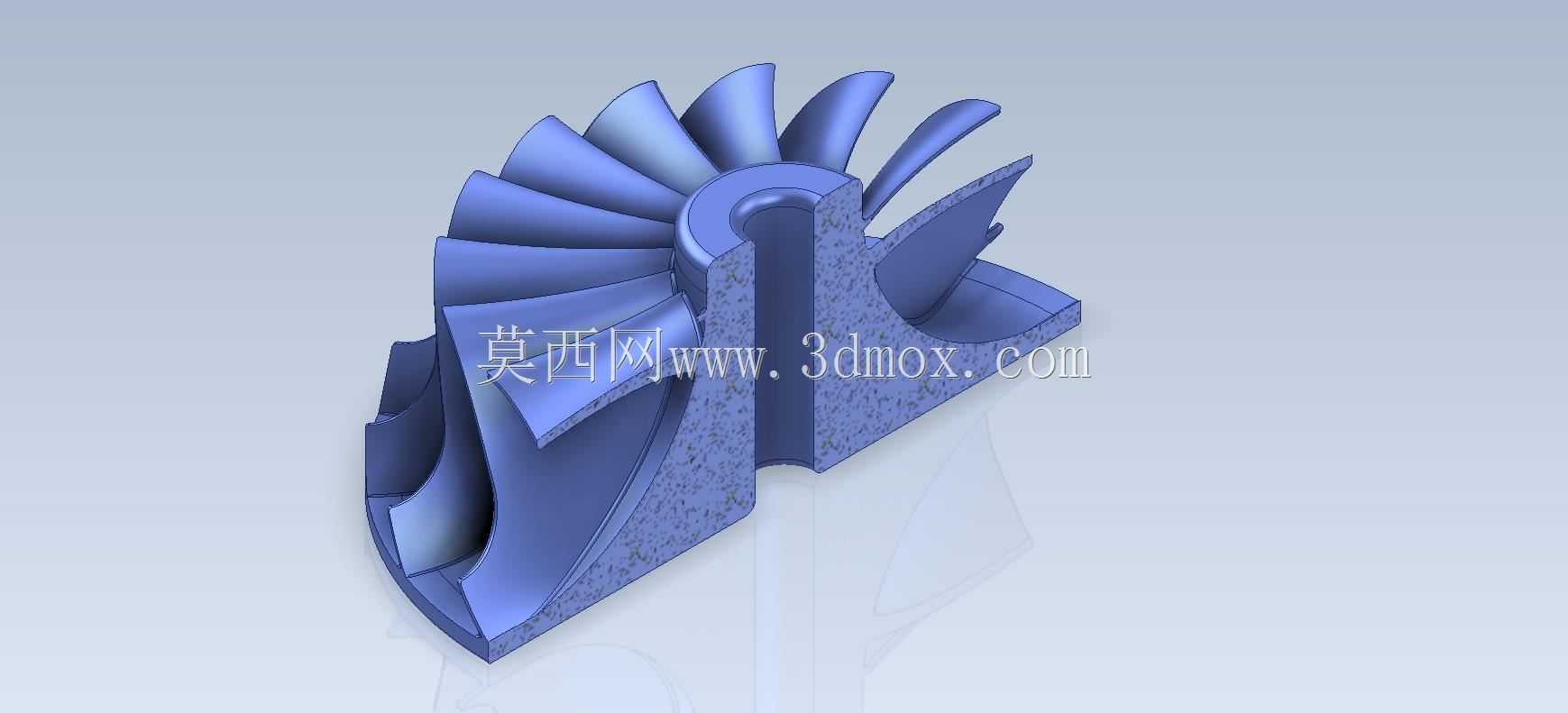

　　能够有效抑制长叶片间流道内的二次流发展，降低出口处的气流不均匀度，同时还能在不显著增加叶轮进口堵塞面积的前提下，提升叶片整体的结构刚度，避免高转速下叶片出现过大的振动变形。叶轮中心设计有带定位台阶的安装孔，孔内预留了与涡轮轴配合的过盈安装余量，安装孔端面的平面度公差需要控制在微米级，保证装配后叶轮的端面跳动量满足高速旋转的动平衡要求，轮盘背面的轮廓采用等强度设计思路，从中心轮毂处向外缘逐渐减薄，既能够降低叶轮整体的转动惯量，提升增压器的瞬态响应速度，又能控制旋转过程中轮盘自身的离心应力水平，避免高转速下出现轮盘破裂的失效风险。在实际建模过程中，首先需要确定压气机的设计工况点，根据目标增压比、设计流量换算出叶轮进出口的气流速度三角形，

　　以此确定叶片进口安装角、出口安装角以及叶片的扭转规律，叶片的型面通常采用自由曲面建模，沿叶高方向不同截面的翼型厚度、弯度都需要做针对性调整，靠近轮盖侧的叶片前缘需要做适当的修圆处理，降低来流冲击损失，靠近轮盘侧的叶片根部需要设计足够的圆角过渡，减少应力集中现象。建模完成后需要重点校核几个关键边界：首先是叶轮的外径尺寸需要匹配对应的压气机蜗壳通流截面，避免叶轮外缘与蜗壳内壁出现刮碰，同时预留合理的间隙值平衡泄漏损失与装配公差；其次是叶轮的进口轮径比需要匹配进气道的尺寸，保证进气气流能够均匀进入叶轮流道，避免进口流场畸变带来的效率下降；另外还要考虑叶轮的轴向定位尺寸，保证装配后叶轮背面与密封环座的间隙在设计范围内，

　　既不能因为间隙过小出现运转摩擦，也不能因为间隙过大导致压缩空气泄漏量超标。在实际应用场景中，这类小尺寸压气机叶轮多用于小排量乘用车的汽油涡轮增压系统，也可适配小型柴油发电机组的增压机型，其设计过程中需要兼顾铸造工艺性，叶片间的流道宽度不能过小，要满足精密铸造过程中陶瓷型芯的成型与脱除要求，叶片的最小厚度也要控制在铸造工艺允许的范围内，避免出现浇不足、冷隔等铸造缺陷。对于三维建模学习者而言，这类叶轮模型是练习自由曲面建模、参数化特征设计、阵列特征应用的典型案例，通过拆解叶轮的建模逻辑，可以掌握旋转类流体部件的设计思路，理解叶片型线与气动性能、结构强度之间的关联逻辑，为后续开展复杂动力部件的设计工作打下基础。
