带侧通接口的球形腔体连接结构件

　　在流体输送、小型动力单元的气路油路布设场景中，这类带侧通接口的球形腔体连接结构件，常作为管路变向、介质分流的过渡连接件使用，适配小通径的低压流体回路，比如小型内燃机的曲轴箱通风支路、台式实验设备的气路转接节点，都能见到这类结构的实际应用。从实际使用需求出发，这类结构件的核心功能是实现两个垂直方向管路的平滑连通，同时借助球形腔体的结构特性，降低介质流经转角时的局部阻力，相比直角硬转接的管路接头，球形腔体的过渡曲面能让介质流动更平顺，减少紊流带来的振动与管路压损，尤其适配对流动稳定性有一定要求的低压回路。

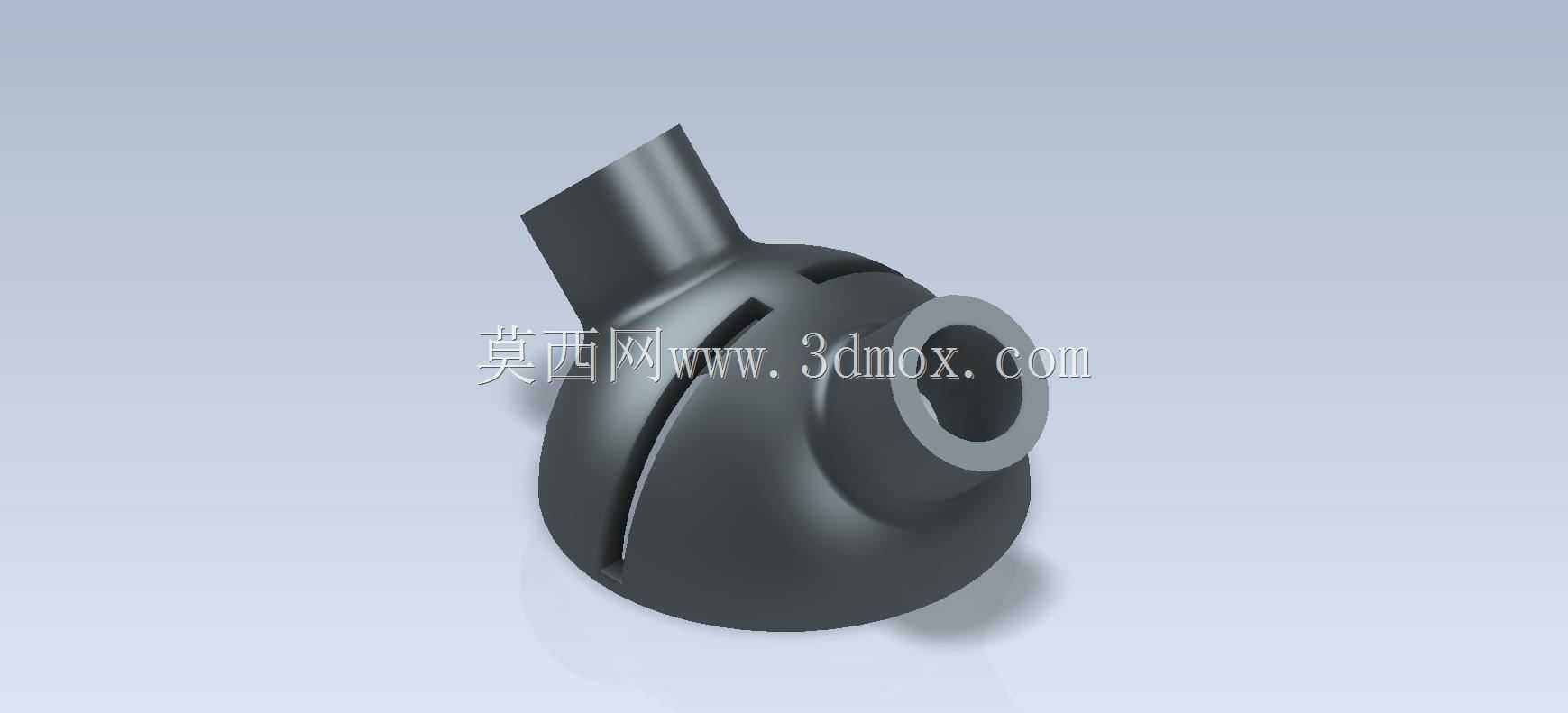

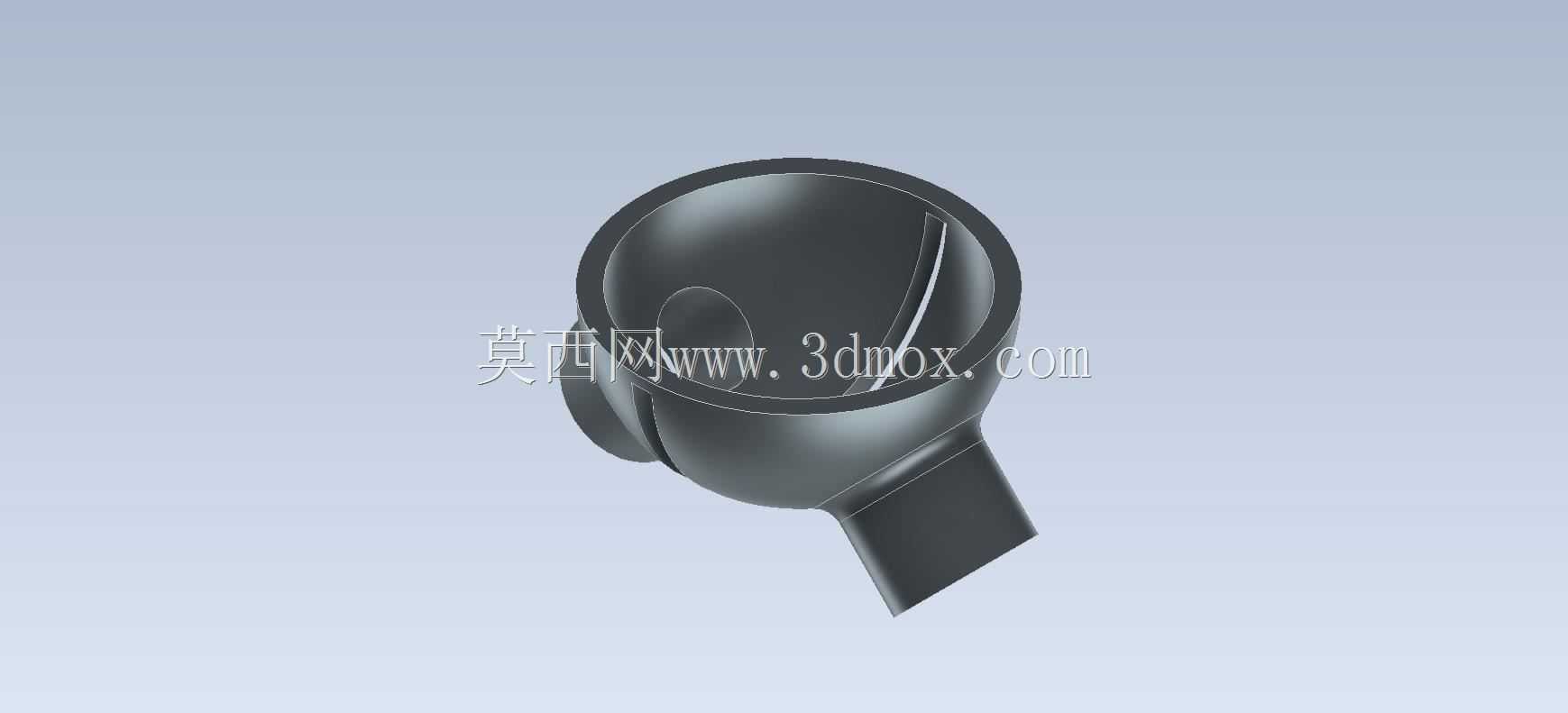

　　从设计思路层面拆解，主体采用球形腔体作为核心容腔，是因为球形结构在同等壁厚下的承压能力更均匀，不存在直角结构的应力集中拐点，即便在长期受管路振动、介质压力波动的工况下，腔体本体也不容易出现应力开裂的问题。侧向上伸出的斜切接口，是为了匹配特定安装角度的外接管路，避免管路布设时出现过度弯折，接口端部做了平直的对接端面，可适配卡套式、粘接式或者快插式的管路连接形式，根据实际使用场景的压力等级选择对应的连接工艺即可。正面的环形凸台接口，做了内凹的止口结构，安装时可以嵌入对接管路的定位台阶，保证连接同轴度，避免装配后出现管路偏斜带来的密封失效问题。

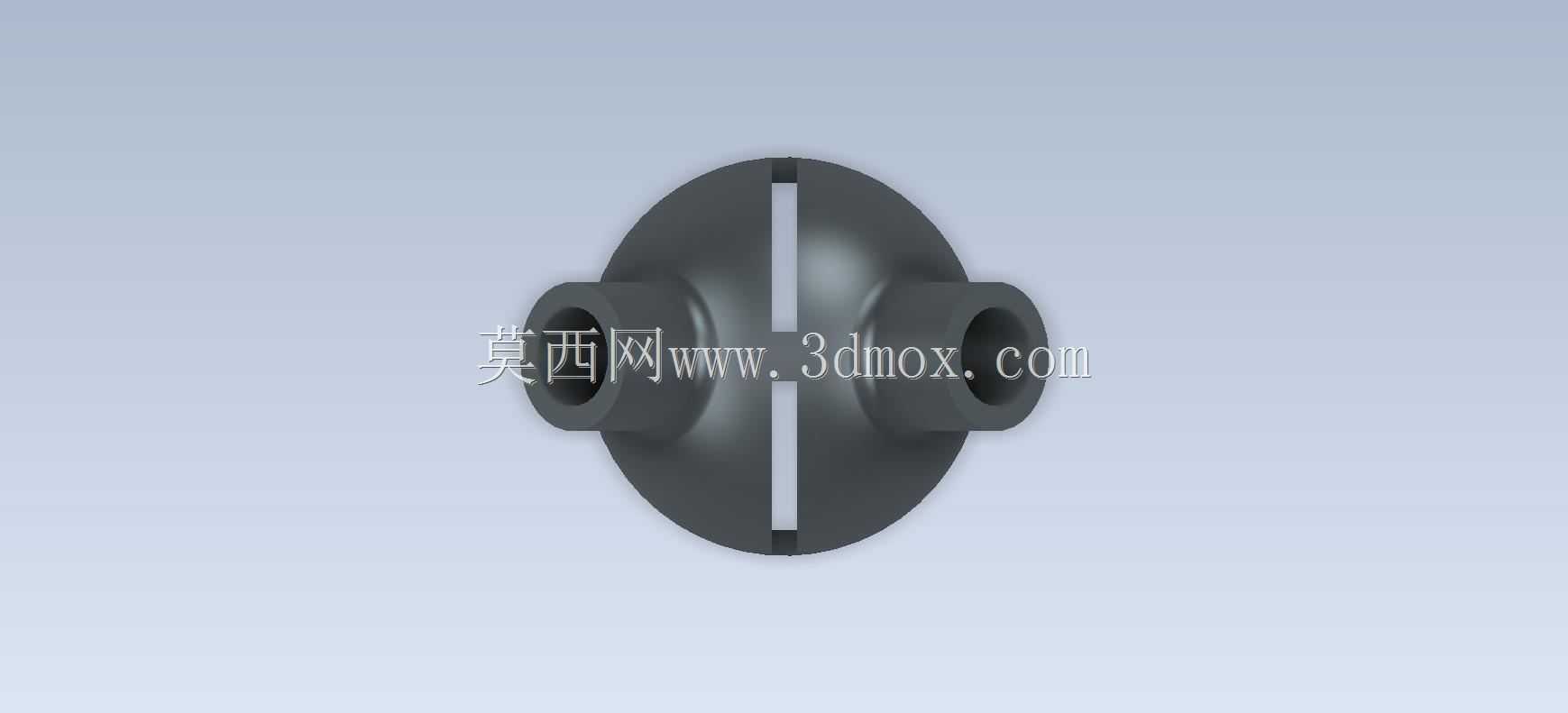

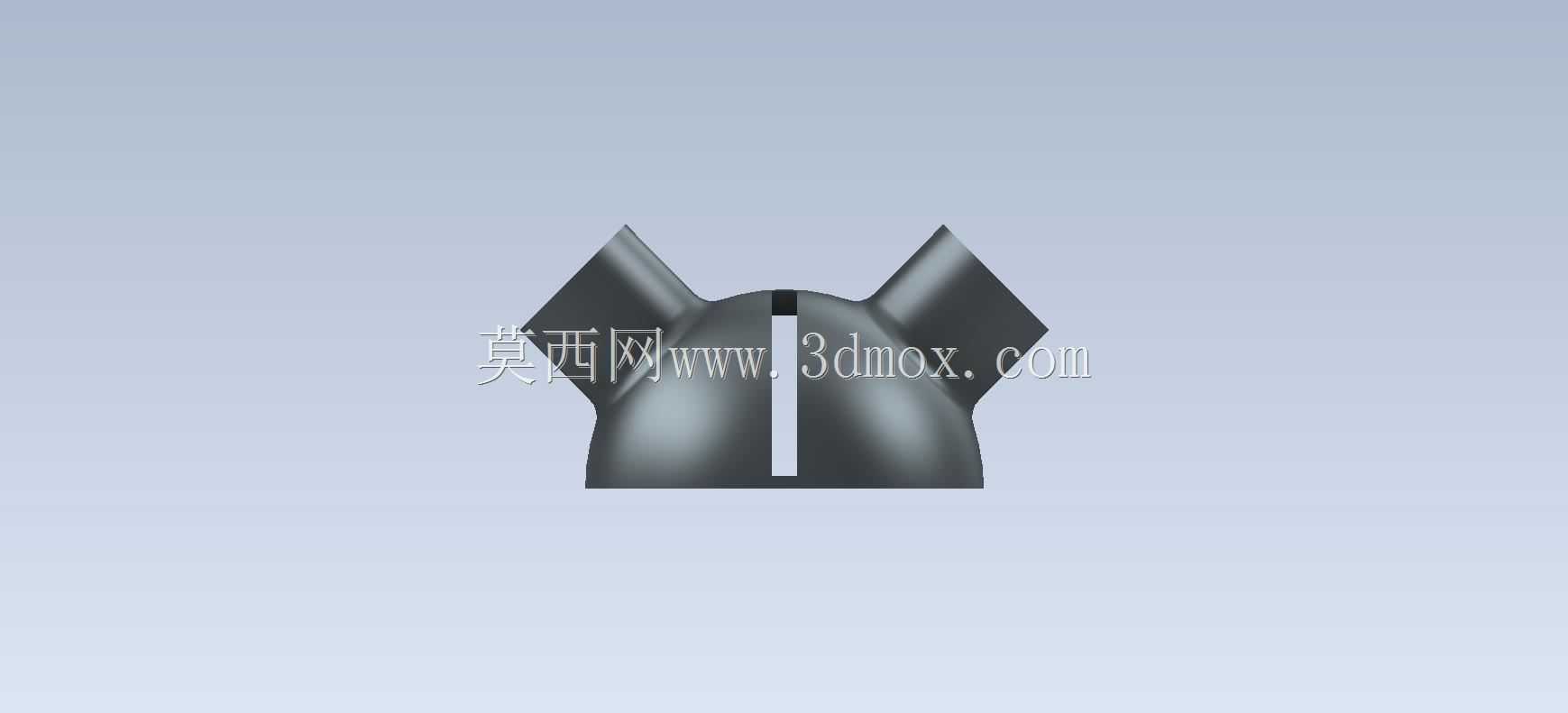

　　观察结构细节可以发现，腔体外侧开有三道轴向的通槽，这部分结构并非减重设计，而是安装定位的导向结构：当该连接件嵌入对应安装座的腔孔时，三道通槽可以和安装座内的定位凸筋配合，限制连接件工作时的周向转动，避免管路受外力拉扯时出现接口松脱的问题，同时通槽还能作为安装时的排气通道，避免压装过程中腔体内封闭空气形成反压，导致装配不到位。球形腔体的外表面做了平滑的曲面过渡，没有尖锐的棱角，一方面是加工时可以通过回转加工配合侧铣工序一次成型，减少后续打磨去毛刺的工作量，另一方面也能避免安装维护时棱角划伤操作人员的手部或者外接管线的外壁。

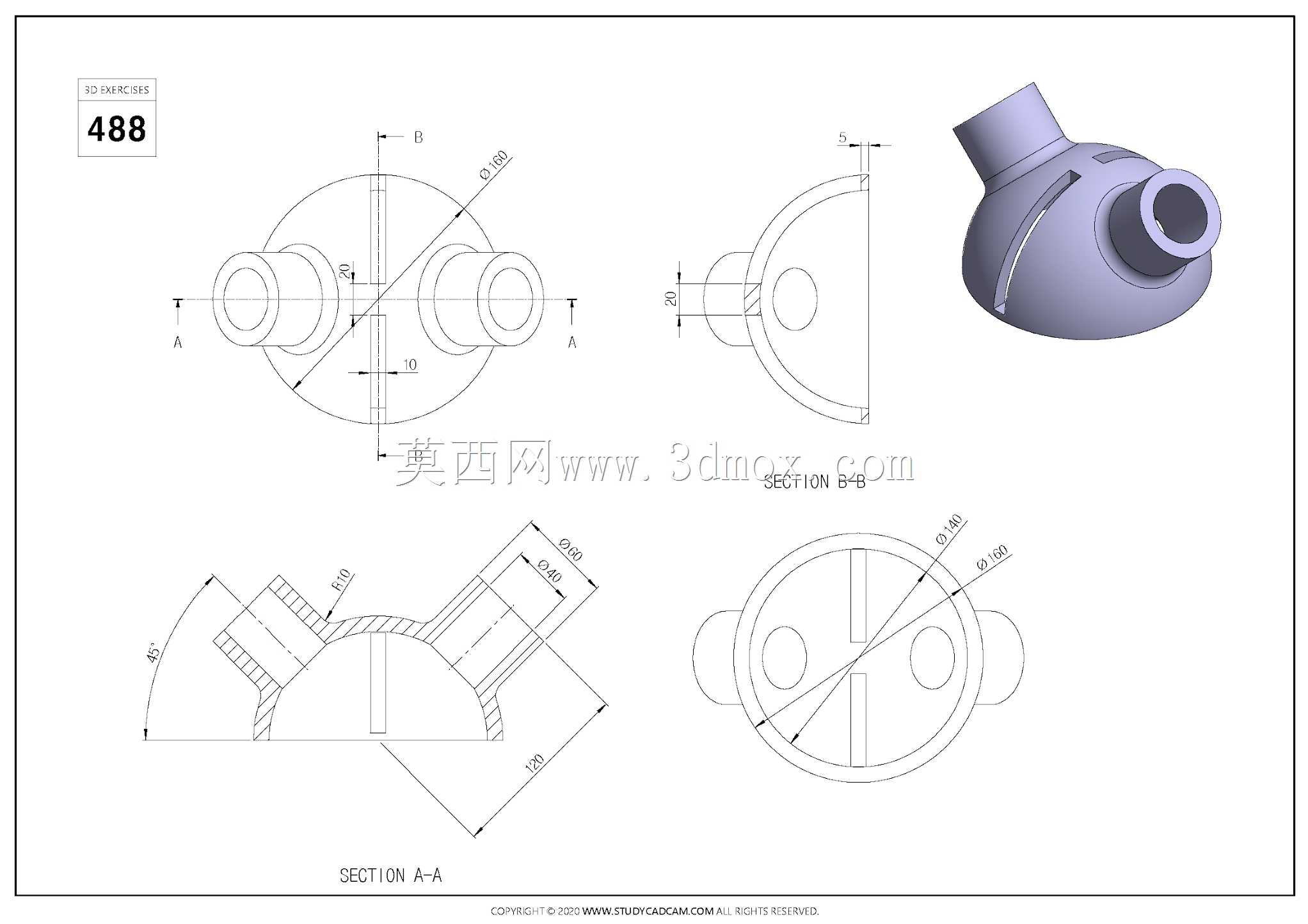

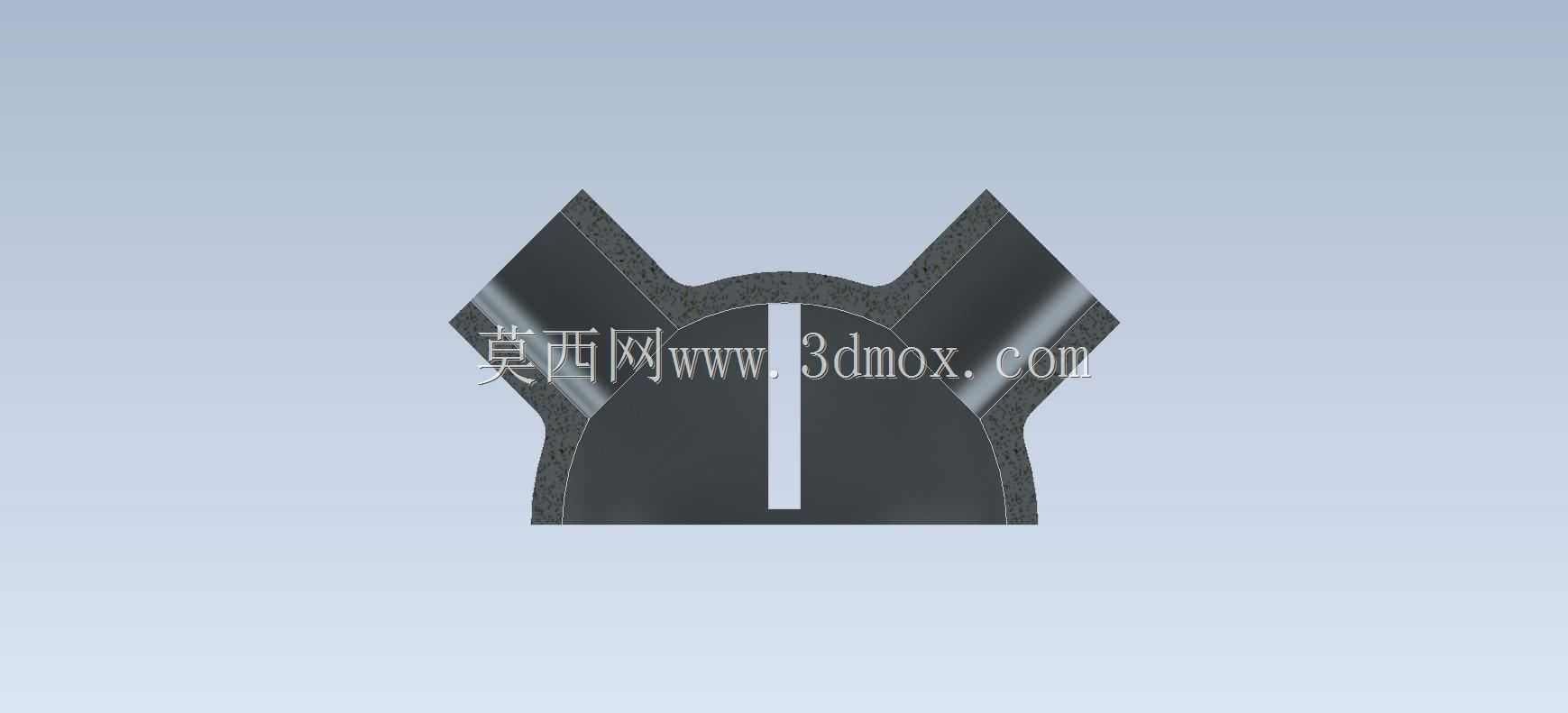

　　从安装边界的尺寸逻辑来看，球形腔体的最大外径是整个零件的最大轮廓尺寸，设计安装座的容纳腔孔时，需要预留0.1-0.2mm的间隙，既保证零件可以顺利装入，又不会因为间隙过大出现工作时的晃动。侧向接口的中心轴线与正面接口的中心轴线呈固定夹角，布设外接管路时需要提前核算管路的弯曲半径，避免管路和周边其他零部件出现运动干涉。正面环形凸台的外径尺寸与对接接口的内径尺寸采用基孔制配合，公差等级选IT8即可满足常规低压场景的密封与定位需求，不需要过高的加工精度就能保证装配可靠性。壁厚设计上，球形腔体的主体壁厚保持均匀，侧向接口与腔体衔接的位置做了局部加厚处理，因为这个位置是介质流向改变的冲击点，同时也是管路受力的弯矩集中点，适当增加壁厚可以提升结构的抗疲劳强度，延长零件的使用寿命。

　　在实际建模练习过程中，这类结构非常适合初学者掌握回转特征、拉伸切除、曲面过渡等基础建模命令的组合使用，建模时需要先确定两个接口的轴线交点，也就是球心的位置，以此为基准绘制球形腔体的回转轮廓，再分别绘制两个方向的接口轮廓，通过布尔运算合并实体后，再切除出导向通槽，最后对所有锐边做倒圆角处理，就能得到完整的零件模型。建模过程中需要特别注意衔接位置的曲面连续性，避免出现实体错位、曲面褶皱的问题，这些建模细节也直接对应实际加工时的工艺合理性，如果建模时曲面衔接不顺畅，加工出来的零件就会在衔接位置出现应力集中点，影响实际使用的可靠性。这类零件虽然结构简单，但是涵盖了机械结构设计中承压、定位、导流、安装适配等多个核心设计要点，是非常典型的基础机械零部件结构，不管是建模练习还是实际结构设计参考，都有很强的实践价值。
