法兰连接式带吊耳斜向支撑座结构

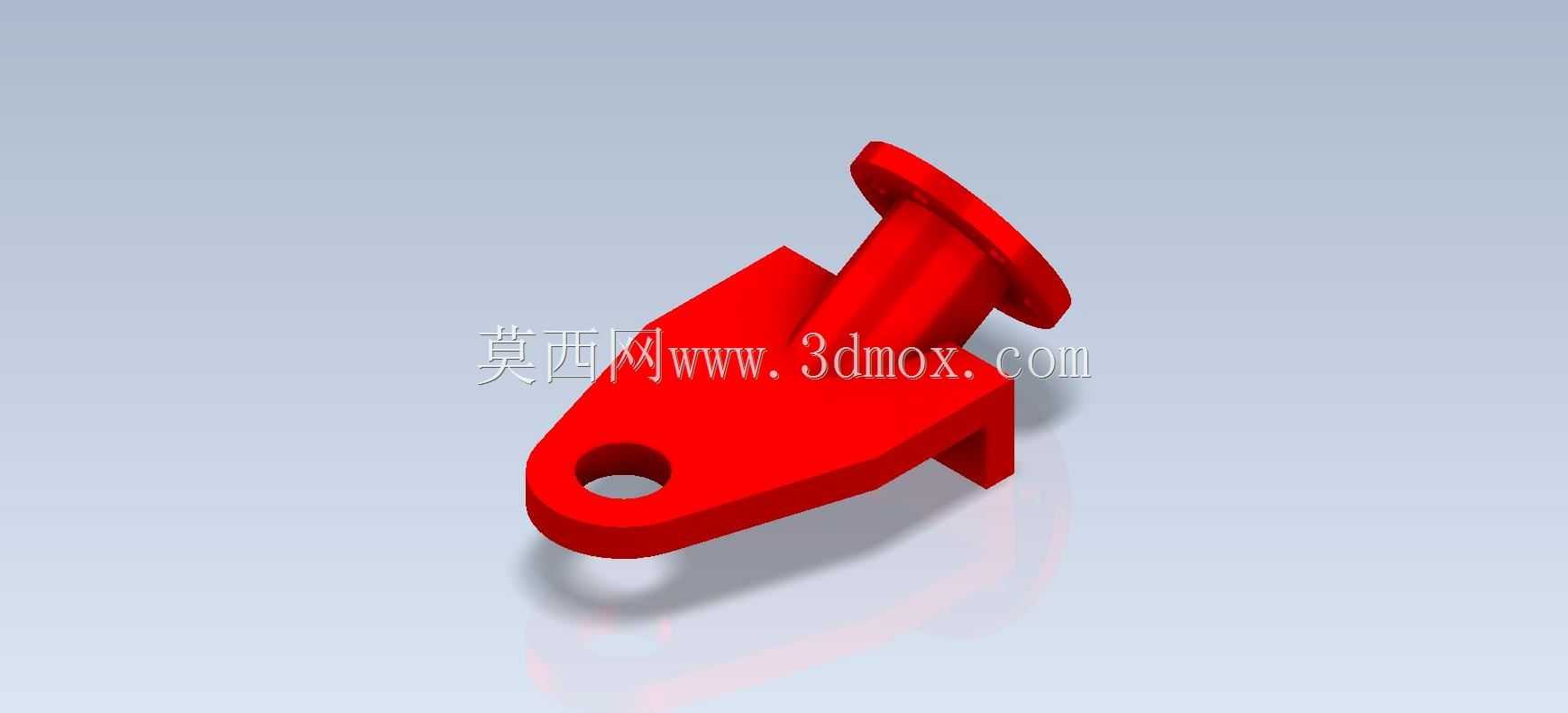

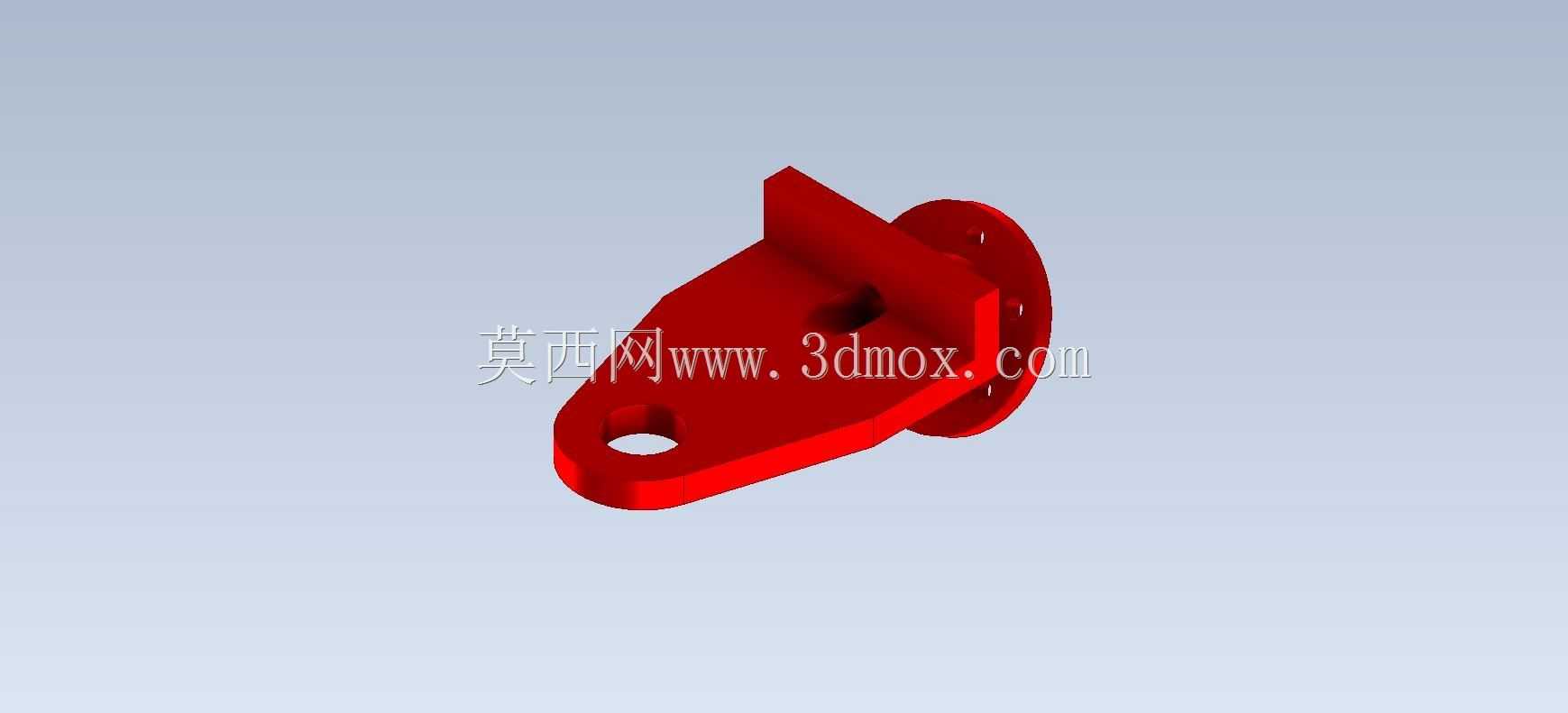

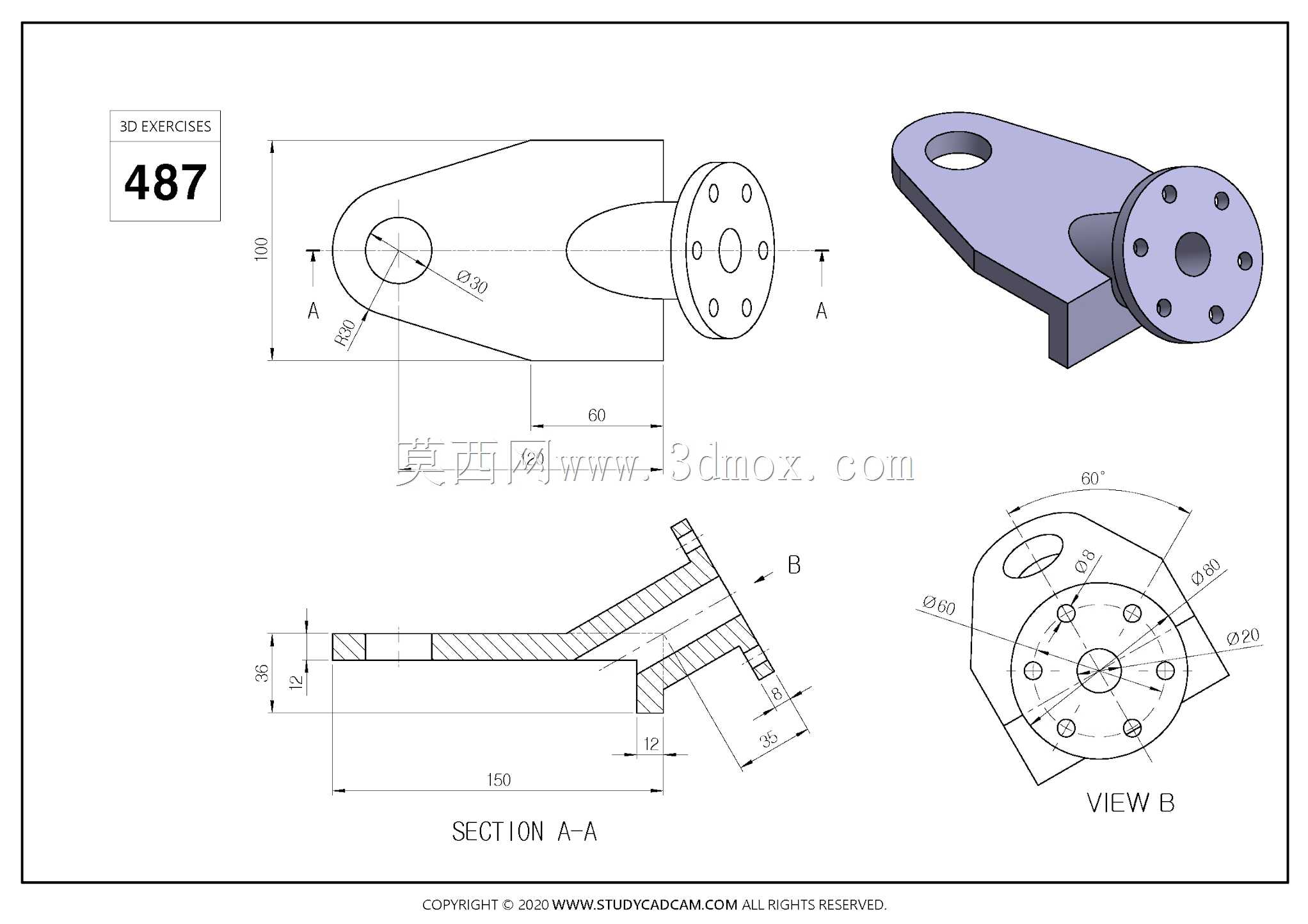

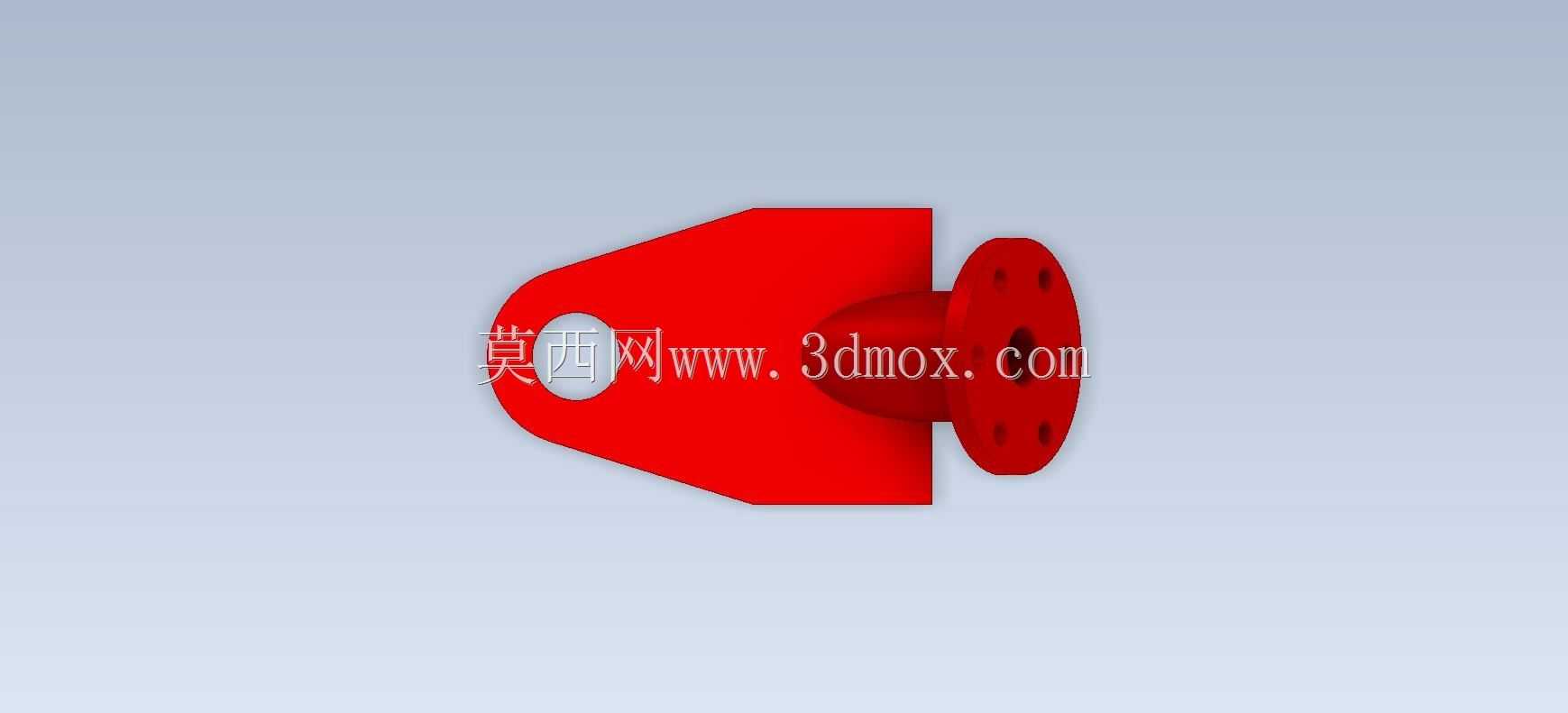

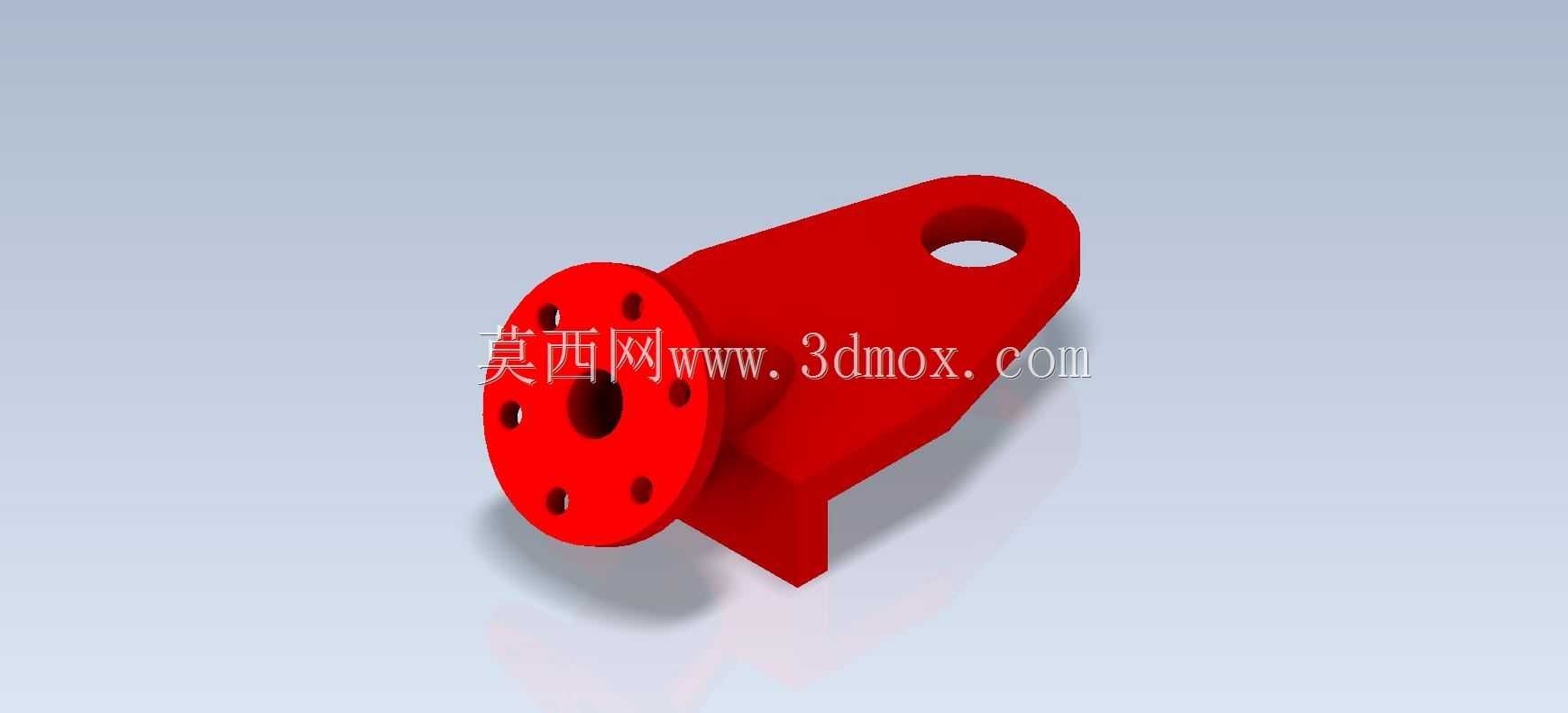

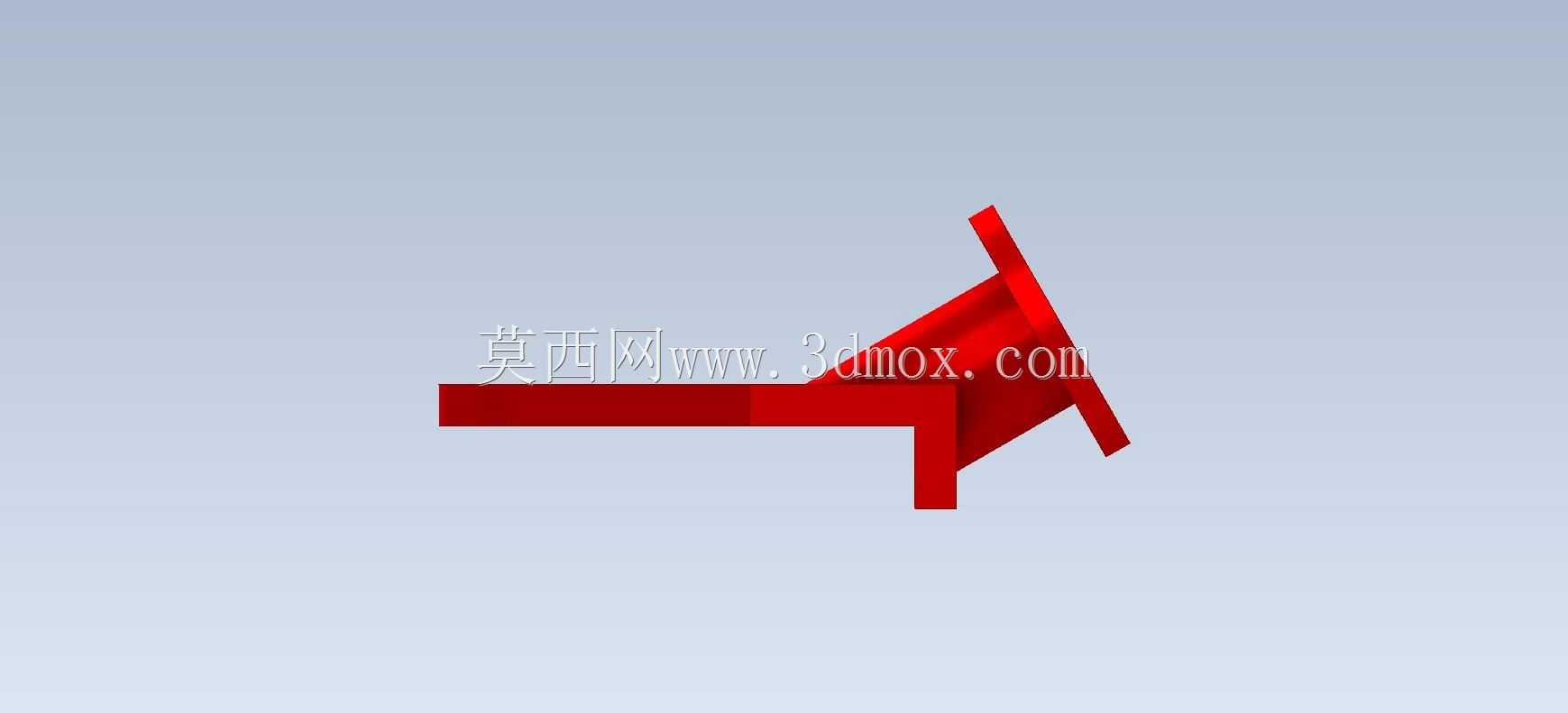

　　这类带法兰安装面的斜向支撑构件，常出现在中小型动力传输单元的机架接驳位置，也可作为流体管路末端的执行件安装基座使用。从结构上看，前端的圆形法兰盘均匀分布6个螺栓过孔，中心预留大直径通孔，既可以穿设传动轴，也能作为流体介质的流通通道，法兰端面的平面度要求控制在0.05mm以内，保证对接时的密封性能或者传动件的同轴度精度。构件主体采用斜向变截面的实体结构，从法兰端向后逐渐收窄，既保证了整体的结构刚度，又尽可能缩减了不必要的材料占用，降低整体自重。主体上方延伸出带单孔的吊耳结构，这个吊耳孔的位置经过重心校核，在构件装配或者后期设备维护吊装时，穿入吊环螺栓即可实现平稳起吊，避免构件倾斜磕碰对接面。主体下方延伸出的直角安装支脚，

　　是辅助定位结构，当法兰端完成对接后，支脚可以贴合在相邻的机架安装面上，通过额外的螺栓锁紧，抵消法兰连接时承受的径向弯矩，避免长期交变载荷下法兰螺栓出现疲劳松动。设计这类构件时，首先要确认前端法兰的对接尺寸，包括法兰盘外径、螺栓孔分布圆直径、孔径以及中心通孔的尺寸，这些参数必须和对接的标准件完全匹配，否则无法完成装配。其次要核算斜向主体的倾斜角度，这个角度由安装空间内的对接位置差决定，既要保证两端对接面的位置精度，还要避免构件和周边其他零部件出现运动干涉。吊耳的位置设计需要反复校核构件的重心位置，确保吊装时吊点和重心处于同一铅垂线上，减少吊装过程中的调整难度。下方支脚的位置要避开周边的管线排布空间，支脚的安装孔要设计成长圆孔形式，

　　预留一定的安装调整余量，抵消加工和装配时的累积误差。从安装边界来看，法兰端的对接面需要预留至少15mm的螺栓操作空间，方便使用扭矩扳手完成螺栓锁紧；上方吊耳孔周围要预留足够的吊环安装和吊索连接空间，避免吊装时吊索和构件主体发生摩擦；下方支脚的安装面要和法兰对接面保持垂直，公差控制在0.1mm以内，保证支脚贴合后不会对法兰对接面产生额外的装配应力。这类构件在实际使用中，大多承受轴向的拉压载荷和少量的径向弯矩，所以材质一般选用铸钢或者高强度铝合金，铸钢材质适合重载工况，铝合金材质适合对自重有要求的移动设备场景。建模过程中，法兰盘的螺栓孔要采用圆周阵列的方式生成，保证孔位的分布精度；斜向主体和法兰、吊耳、支脚的衔接位置要做圆角过渡，

　　减少应力集中，圆角半径根据壁厚确定，一般取相邻壁厚的0.3-0.5倍，避免热处理或者受力时出现开裂。中心通孔的内壁要根据使用场景确定加工精度，如果是穿设传动轴，内壁粗糙度要达到Ra1.6，配合轴承实现转动支撑；如果是作为流体通道，内壁粗糙度达到Ra3.2即可，减少流体流动的阻力。
