弯柄式斜口连接结构练习构件

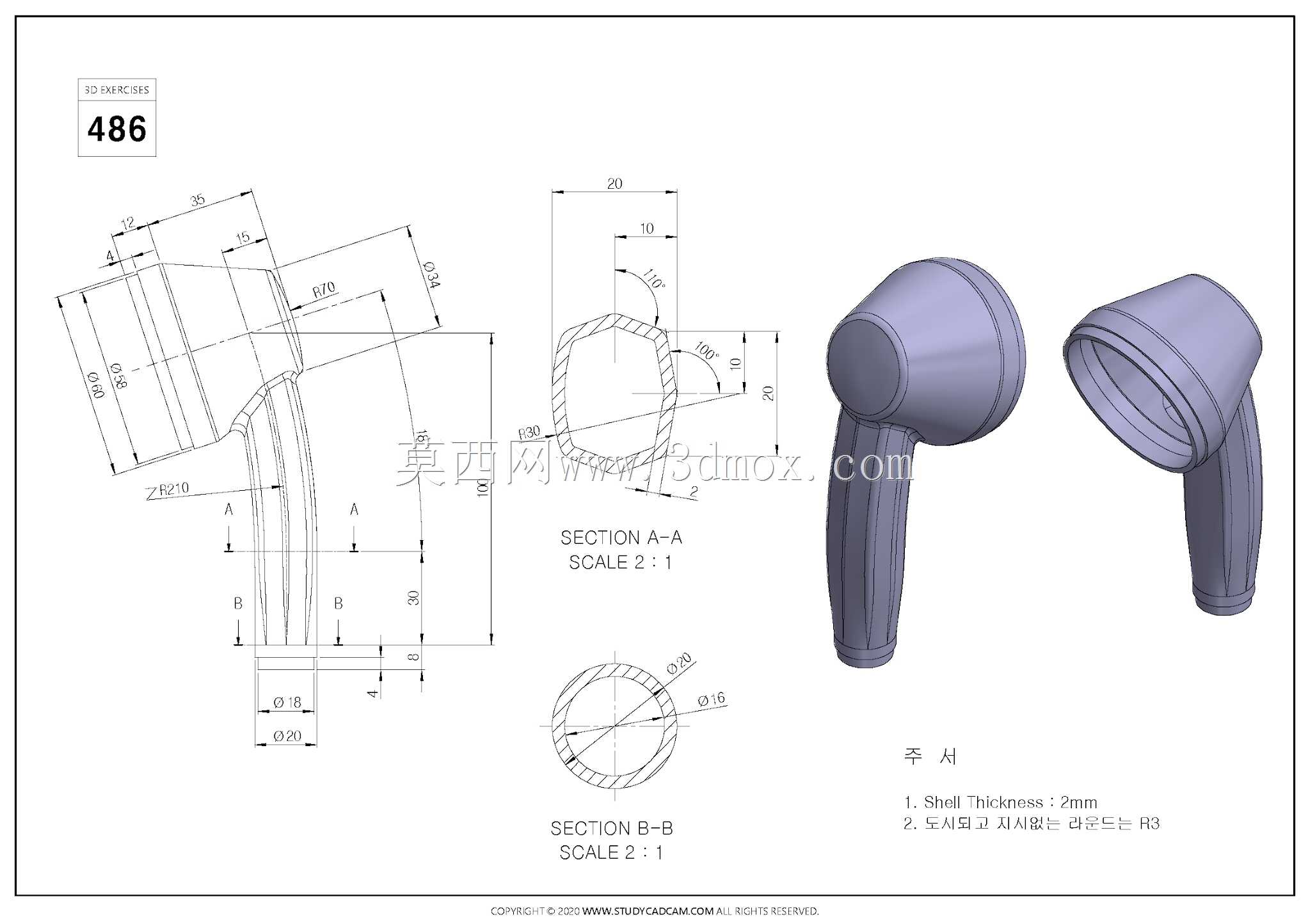

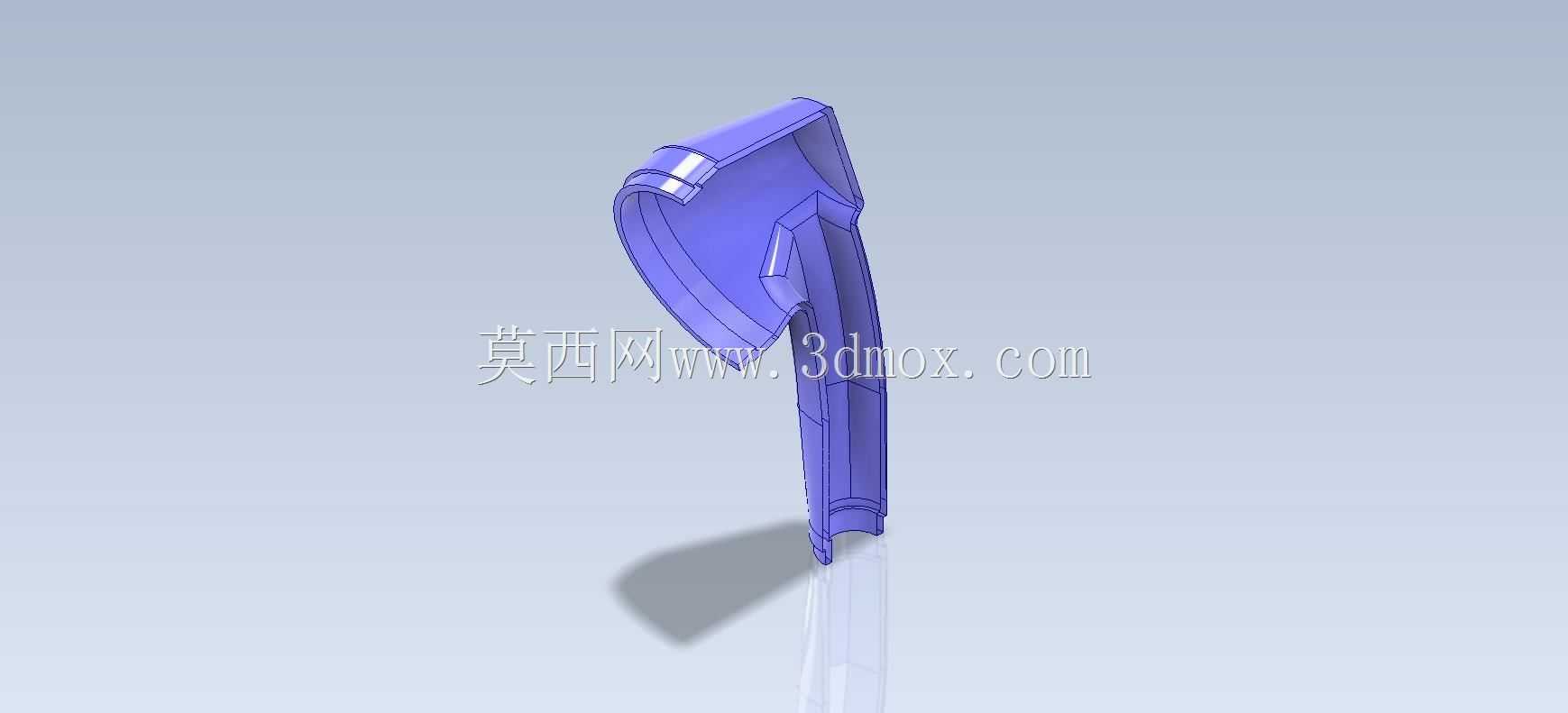

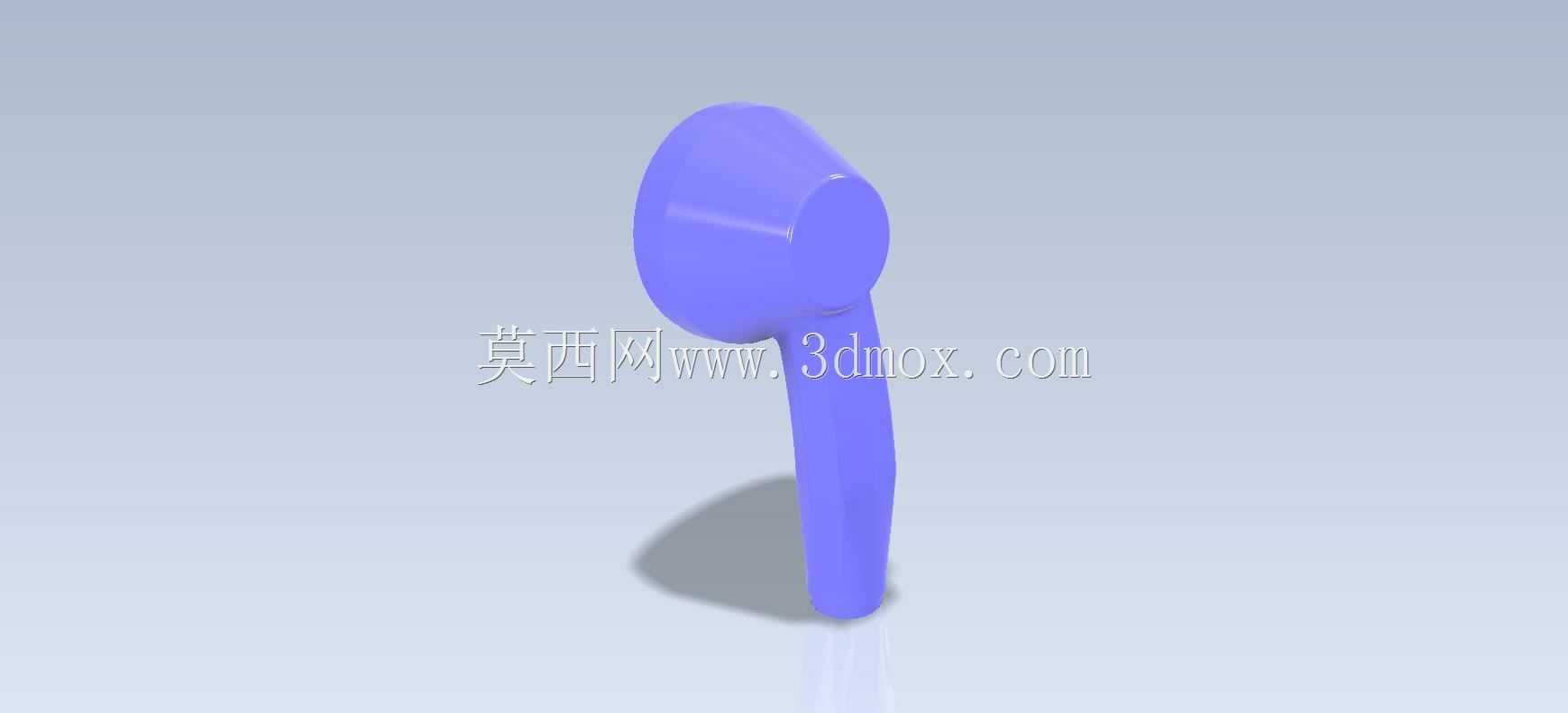

　　日常做三维建模练习时，这类带空间弯转角度的一体式构件，是新手从平面草图进阶到空间特征建模的典型练习载体，很多刚接触三维建模的从业者，容易在这类非正交结构的建模上出现特征衔接不顺、壁厚不均的问题，做这类练习能快速建立空间建模的坐标系思维。从实际工程应用场景来看，这类弯柄斜口结构并非凭空设计的练习件，在小型手持工具的手柄连接段、流体管路的小角度转向接头、轻工设备的操作拨杆结构上都能找到相似的结构逻辑，只是实际量产件会根据具体工况做壁厚、加强筋、安装位的针对性调整。从结构功能特性来看，该构件采用一体式成型设计，上端为斜向开口的筒状结构，开口端面与竖直杆身存在固定倾斜角度，下端为等径直杆段，整体没有额外的拼接装配特征，

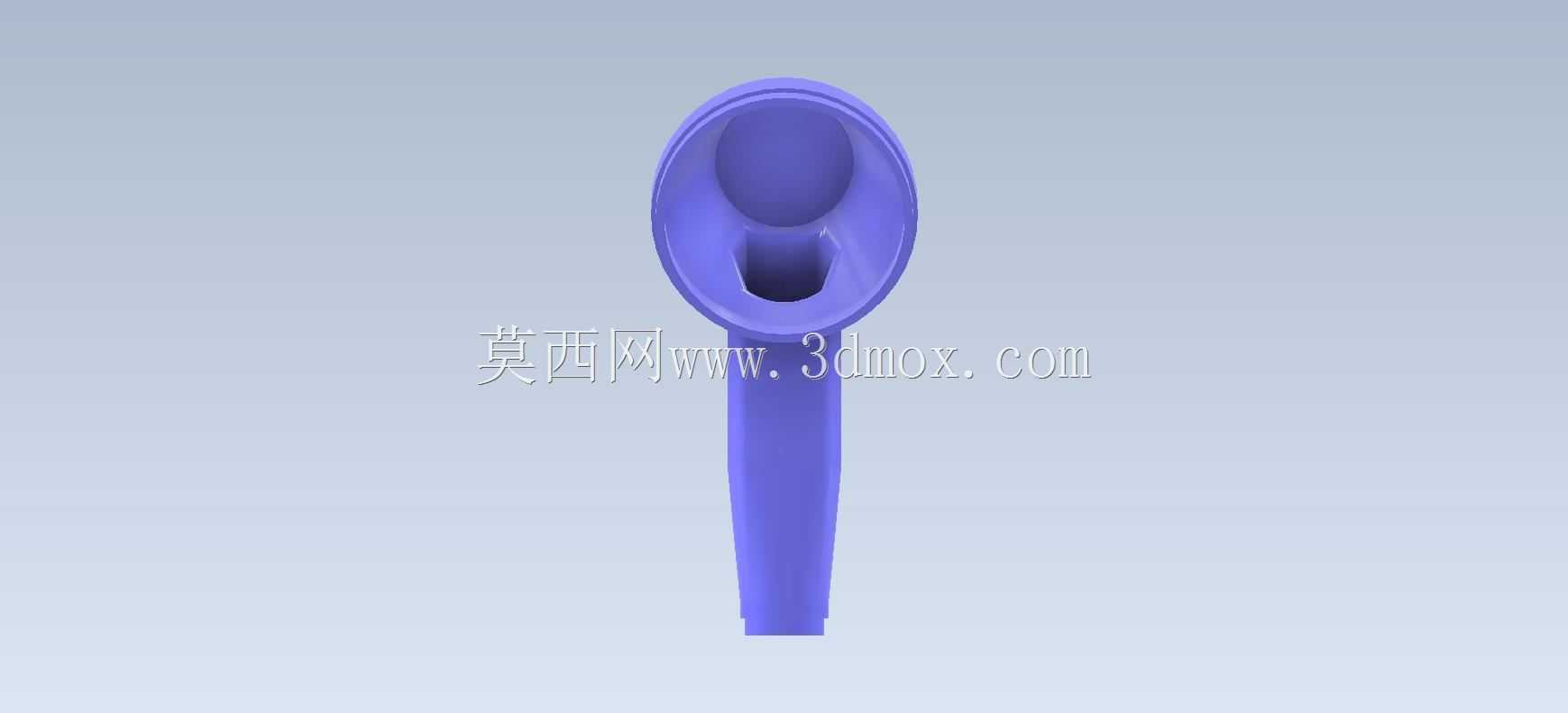

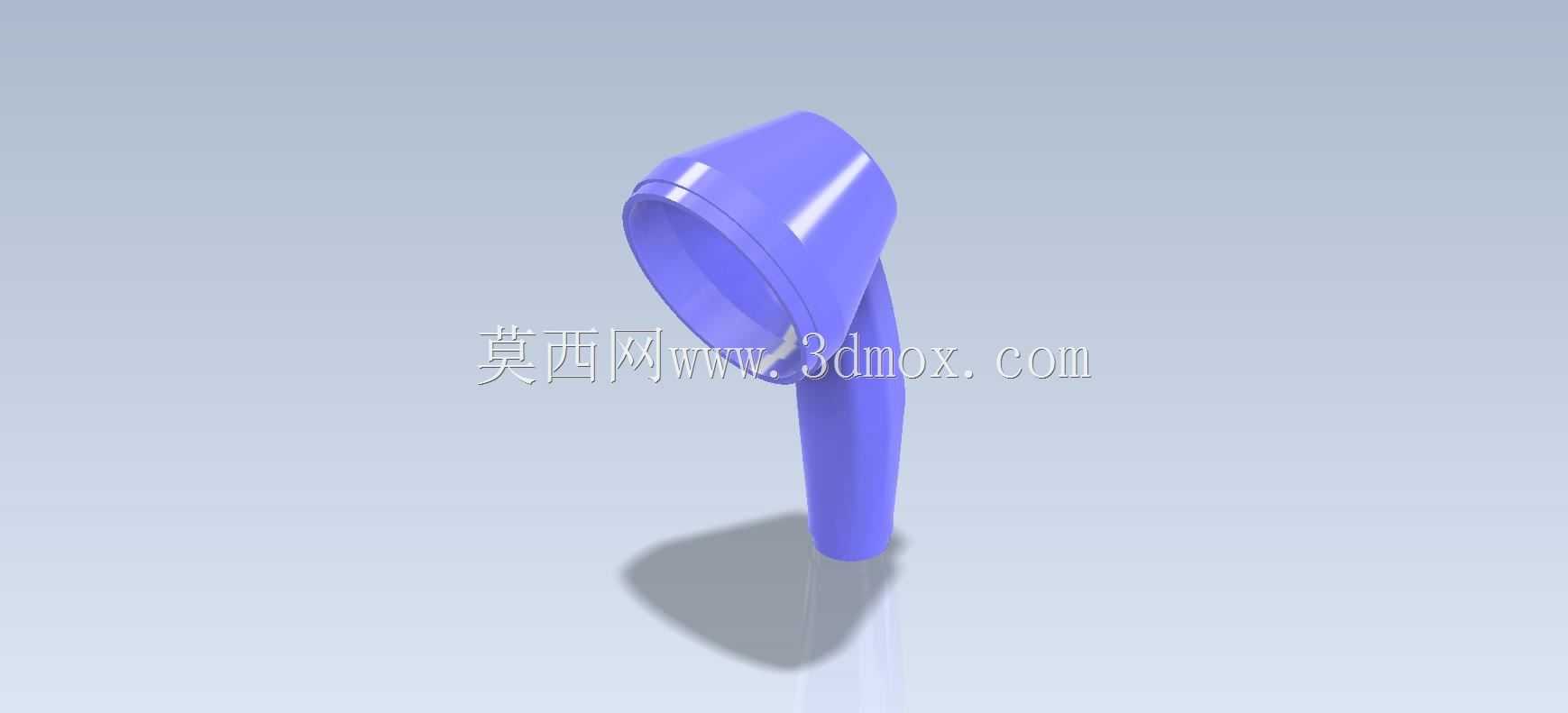

　　这种设计的优势在于没有拼接缝隙，不存在装配松动的风险，适合对结构整体性有要求的使用场景。做这类结构的建模时，首先要确定两个核心基准：一是上端筒状结构的中心轴线与下端杆身轴线的空间夹角，这个角度直接决定了构件的安装适配性，角度偏差超过2度就会出现安装对位不准的问题；二是上端筒口的端面与自身轴线的垂直关系，要保证筒口端面平整，后续如果需要加装端盖或者对接其他管路，才能保证密封或者连接的贴合度。建模过程中要注意过渡段的曲率控制，筒身与直杆衔接的位置不能出现曲率突变，否则不仅外观有明显折痕，后续如果做注塑成型或者3D打印，还容易在曲率突变位置出现应力集中，受力时容易从衔接处断裂。从安装边界来看，下端直杆段为等径圆柱，

　　安装时可插入对应内径的安装孔内，配合深度要根据实际受力情况确定，一般插入深度不小于杆身直径的1.5倍才能保证连接稳定性；上端斜口筒段的内径为固定尺寸，对接外部构件时要匹配对应外径的对接件，筒身外壁可根据需要加装卡箍或者紧固件完成固定。做壁厚设计时，这类练习件一般采用均匀壁厚，壁厚值根据整体尺寸比例设置，通常取整体最大外径的1/10到1/8之间，均匀壁厚能保证成型过程中冷却速率一致，避免出现缩痕、变形等问题，如果是用于实际受力场景，可在弯转衔接位置做局部加厚处理，提升结构抗扭强度。很多新手做这类结构时容易犯的错误是直接用两个拉伸特征做布尔合并，这样衔接位置会出现尖锐的棱角，正确的做法是先绘制两个轴线的空间路径，

　　用扫掠特征生成整体基础实体，再对上端筒口做切除处理形成斜口结构，最后对所有锐边做倒圆角处理，倒圆角的半径要根据壁厚调整，不能超过壁厚的1/2，避免出现壁厚局部过薄的问题。从实际使用的受力角度分析，这类构件在承受径向载荷时，弯转位置是应力集中的核心区域，做结构校验时要重点关注该位置的等效应力值，如果应力超过材料的许用应力，可通过加大过渡圆角、局部增加加强筋的方式优化，加强筋的厚度一般取主体壁厚的0.7倍左右，避免筋位过厚导致成型缺陷。这类结构虽然是建模练习件，但涵盖了三维建模中最常用的基准面建立、空间草图绘制、扫掠特征、切除特征、圆角特征等核心命令，熟练掌握这类结构的建模逻辑，后续做更复杂的空间管路、异形手柄、弯转连接件时就能快速理清建模思路，避免出现特征混乱、参数无法关联修改的问题。在实际工程应用中，这类结构如果用于流体输送场景，还要注意内壁的光滑度，扫掠生成实体时要保证内壁路径的曲率顺滑，不能出现局部凹陷或者凸起，否则会增加流体流动的阻力，甚至在凸起位置造成介质残留；如果用于手持操作构件，要在外壁握持位置做防滑纹理设计，纹理的深度一般控制在0.5mm到1mm之间，既保证防滑效果，又不会影响握持的舒适度。
