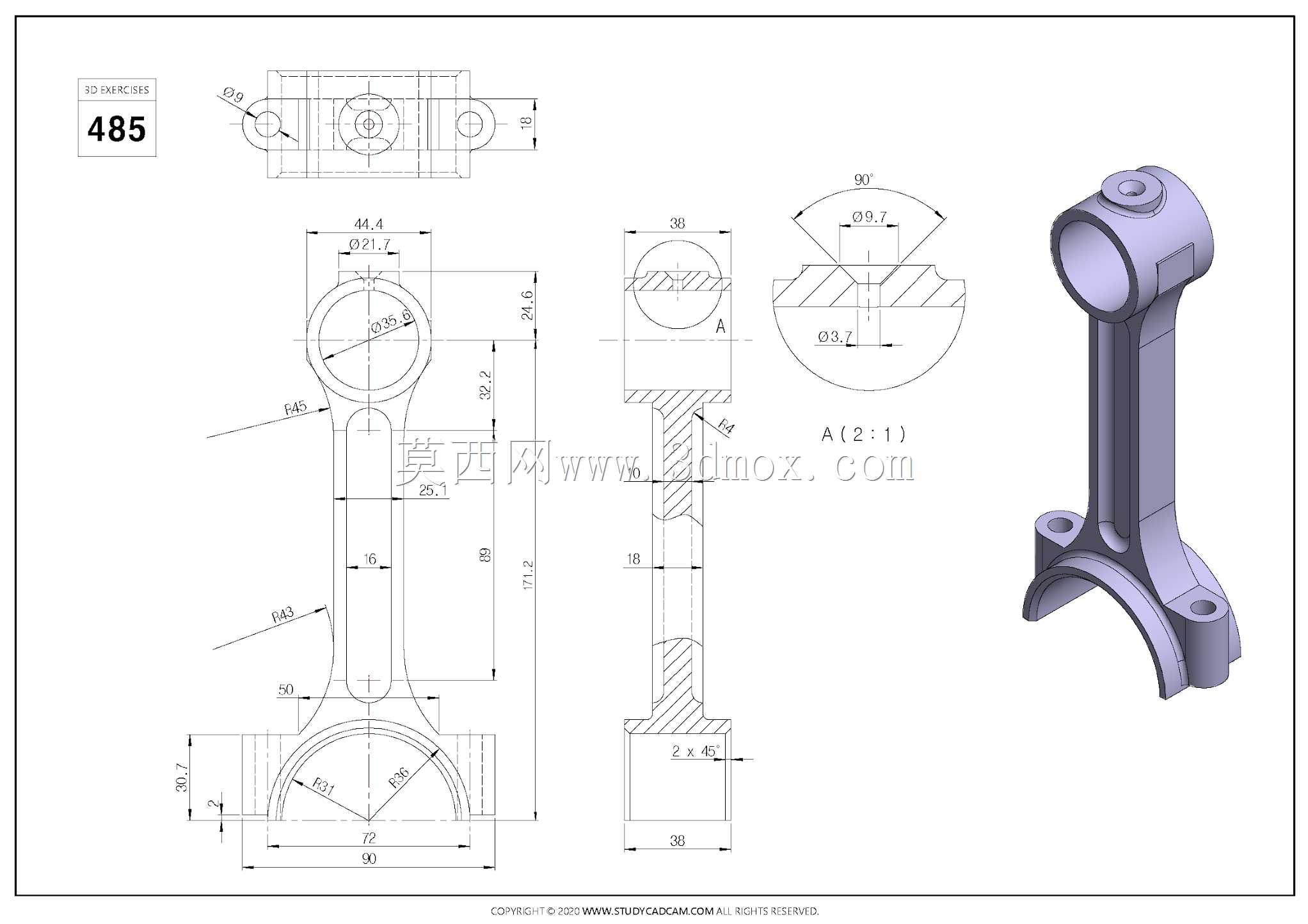

发动机连杆结构三维设计练习模型

　　连杆作为内燃机核心传动部件，在往复式动力设备中承担着活塞与曲轴之间的动力传递职能，将活塞承受的燃气爆发压力传导至曲轴，把活塞的往复直线运动转换为曲轴的旋转运动，其结构可靠性直接决定动力设备的运行寿命与输出稳定性。这款连杆结构采用分体式大头设计，小头端为整体式环形通孔结构，用于穿过活塞销与活塞组件铰接，大头端采用剖分式结构搭配连杆盖，通过螺栓紧固形成完整轴孔，便于安装时绕过曲轴轴颈完成装配，适配多数中小排量往复式内燃机的装配逻辑。

　　从结构设计逻辑来看，杆身采用工字形截面构型，在保证整体抗弯、抗扭刚度的前提下尽可能降低结构自重，减少往复运动过程中产生的惯性载荷，降低曲轴系的动平衡调校难度。大小头过渡区域做了大圆弧平滑过渡处理，避免应力集中导致的疲劳断裂风险，这也是动力部件结构设计中需要重点关注的细节，实际工况下连杆承受交变的拉压、弯曲载荷，应力集中区域很容易在长期循环载荷下萌生裂纹，最终引发部件失效。大头端的剖分面采用平切口设计，结构简单加工便捷，适合常规负荷的动力设备使用，两个螺栓安装孔位对称分布在剖分面两侧，保证紧固时受力均匀，避免连杆盖装配错位引发的轴孔圆度超差问题。

　　在实际工程应用场景中，这类连杆结构广泛应用于通用汽油机、小型柴油机、摩托车发动机等动力设备中，不同功率等级的设备会对连杆的尺寸、材质、热处理工艺做对应调整，建模过程中需要重点关注大小头孔的中心距参数，这个尺寸直接影响发动机的冲程参数，决定整机的压缩比与排量设计值，属于核心装配尺寸，公差要求通常控制在丝级精度。小头孔内通常会压装铜质衬套，降低活塞销的磨损速率，大头孔内则安装轴瓦，与曲轴连杆轴颈形成滑动摩擦副，建模时需要预留出衬套与轴瓦的安装厚度空间，避免后续装配出现干涉问题。

　　安装边界层面，小头端的外径尺寸需要避让活塞内腔的运动空间，避免活塞运行到上止点时与连杆小头发生碰撞，大头端的旋转外径需要匹配曲轴箱的内部避让空间，防止曲轴旋转时连杆大头与缸体、曲轴箱发生运动干涉。杆身的截面尺寸需要经过强度校核，保证在最高爆发压力工况下不会发生屈曲变形，同时螺栓孔的位置精度需要严格控制，保证连杆盖装配后大小头孔的圆柱度、平行度符合设计要求，否则会引发活塞偏磨、轴瓦异常磨损等故障。

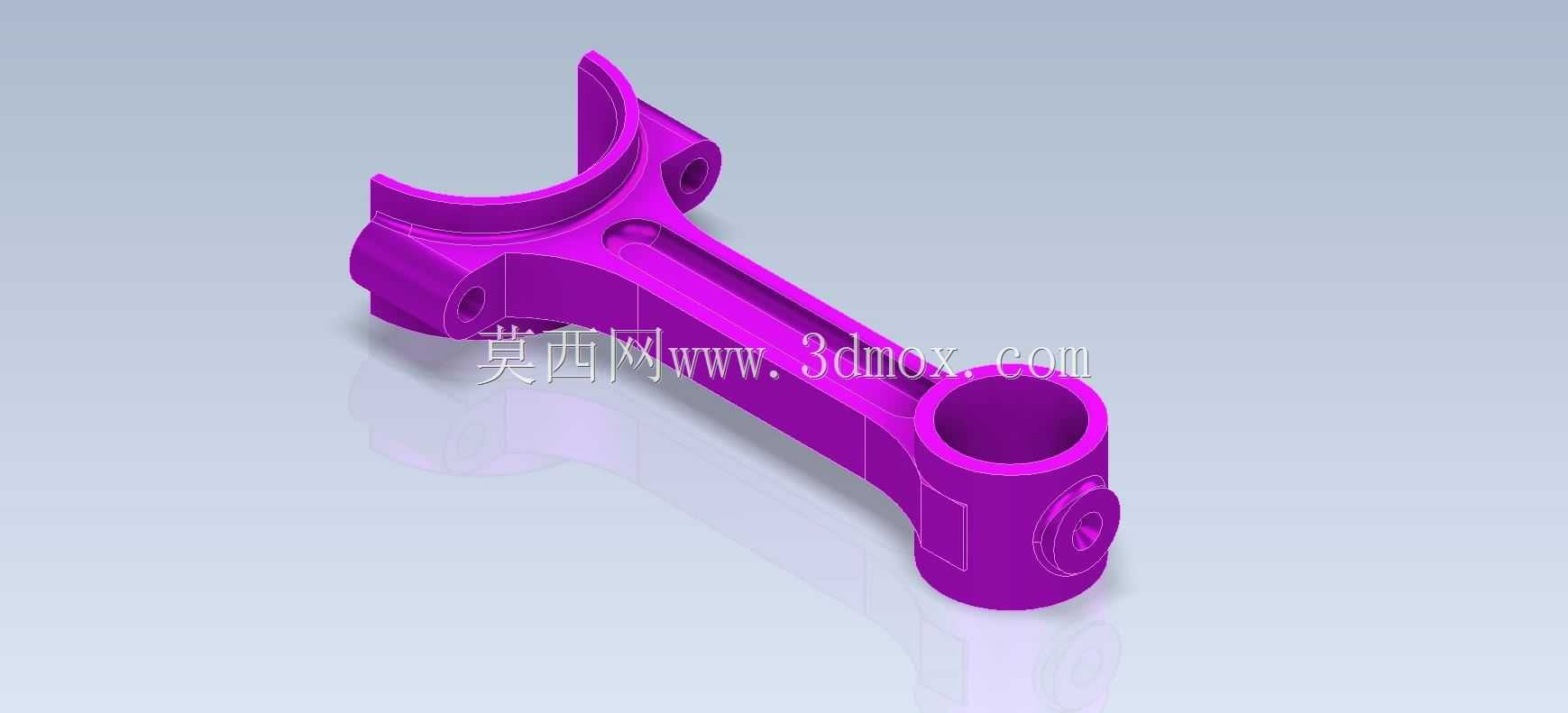

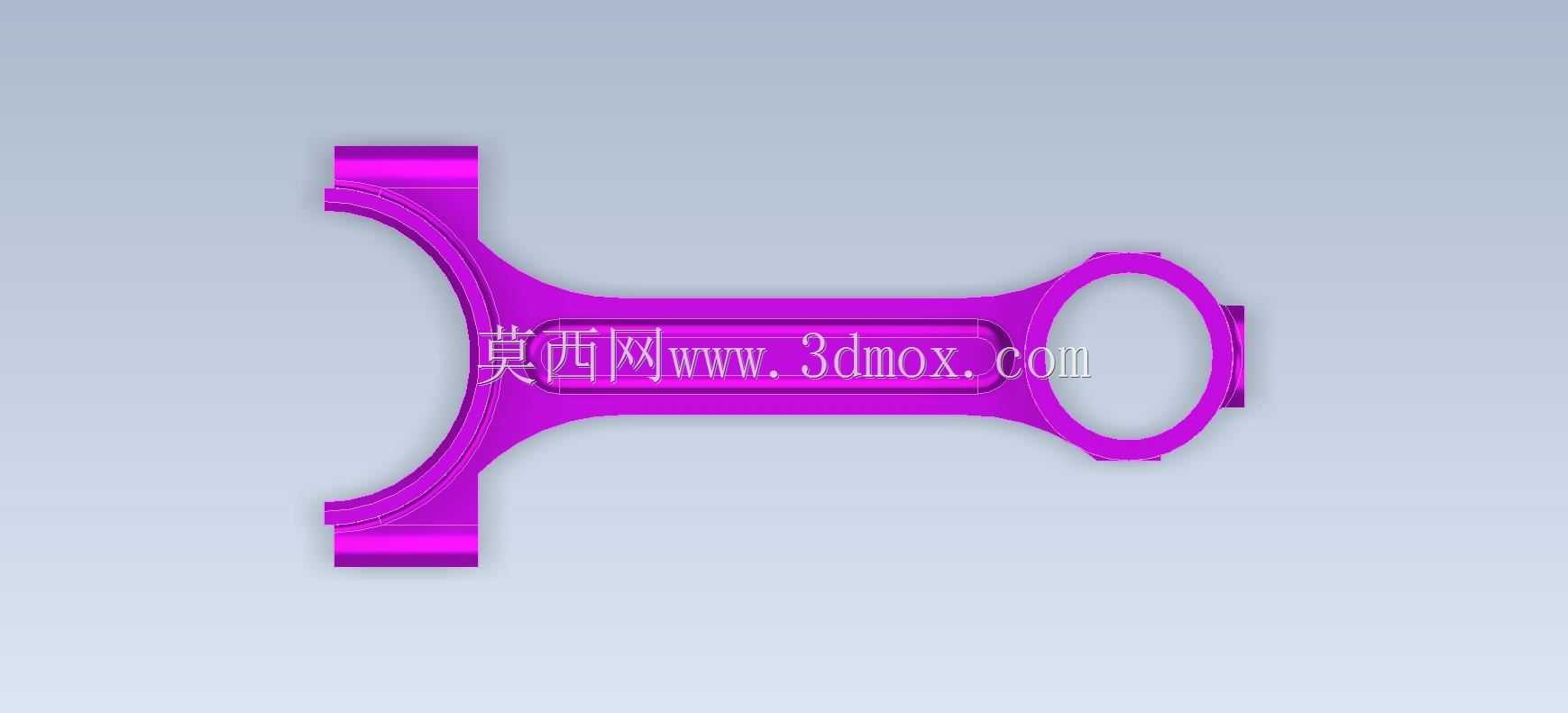

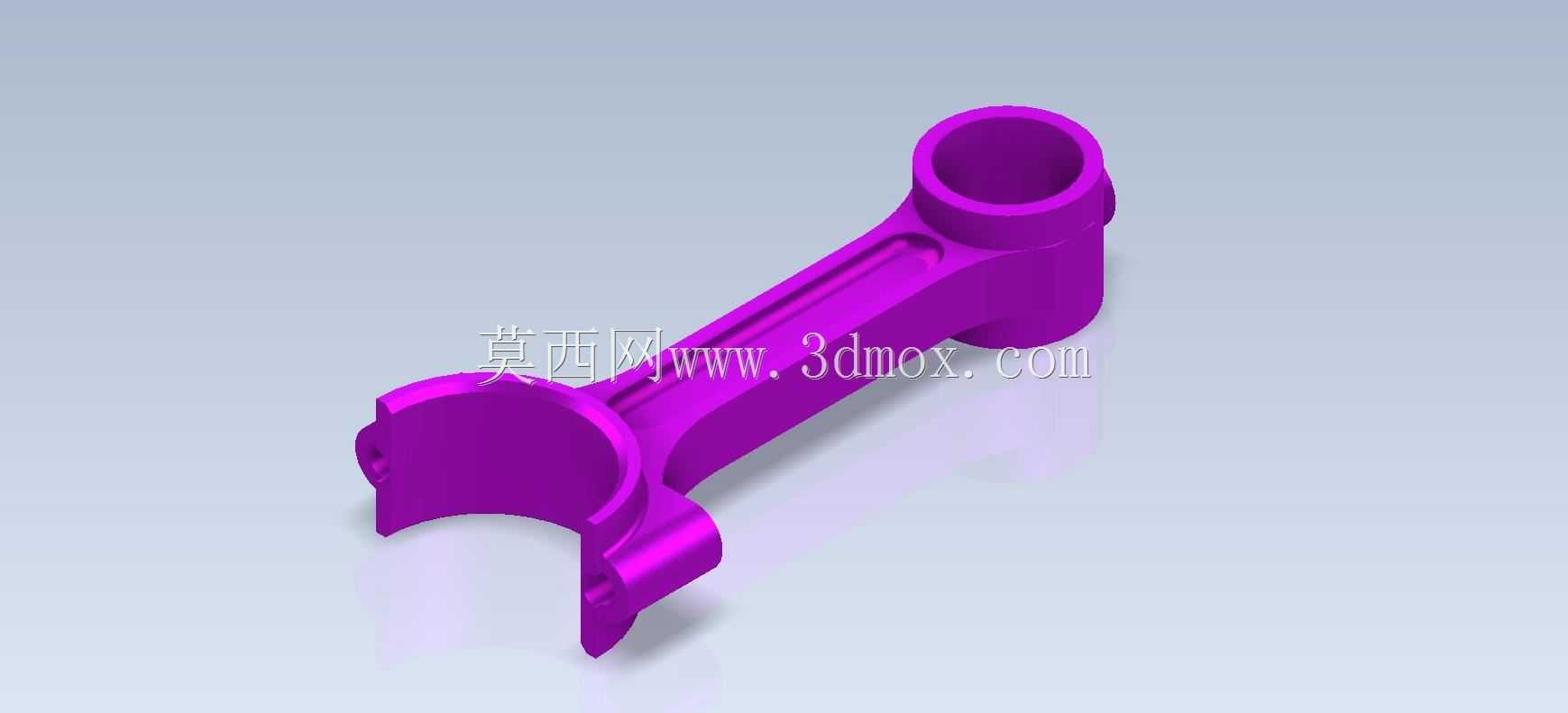

　　对于三维建模练习而言，这款连杆涵盖了拉伸、旋转、切除、倒角、镜像、阵列等常用建模特征，能够帮助初学者熟悉机械零件的建模思路，理解结构设计中工艺性、装配性的考量逻辑，建模过程中可以先绘制杆身的对称截面草图，通过拉伸生成基础实体，再分别对大小头进行凸台拉伸与孔切除，之后处理剖分面、螺栓孔、过渡圆角等细节，最后完成倒角与拔模特征的添加，还原零件的真实工艺结构。
