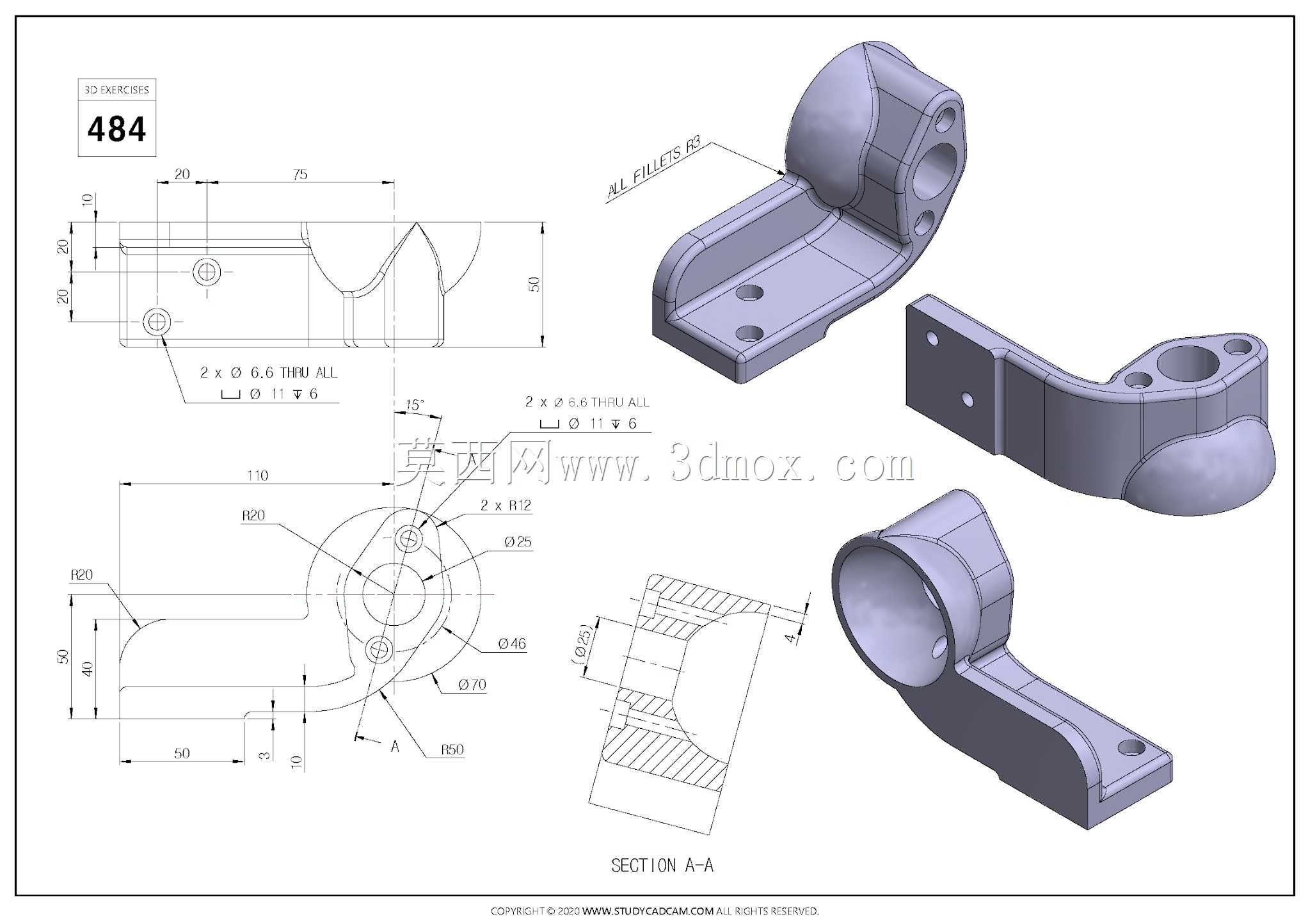

L型带孔铰接支撑机械零件结构

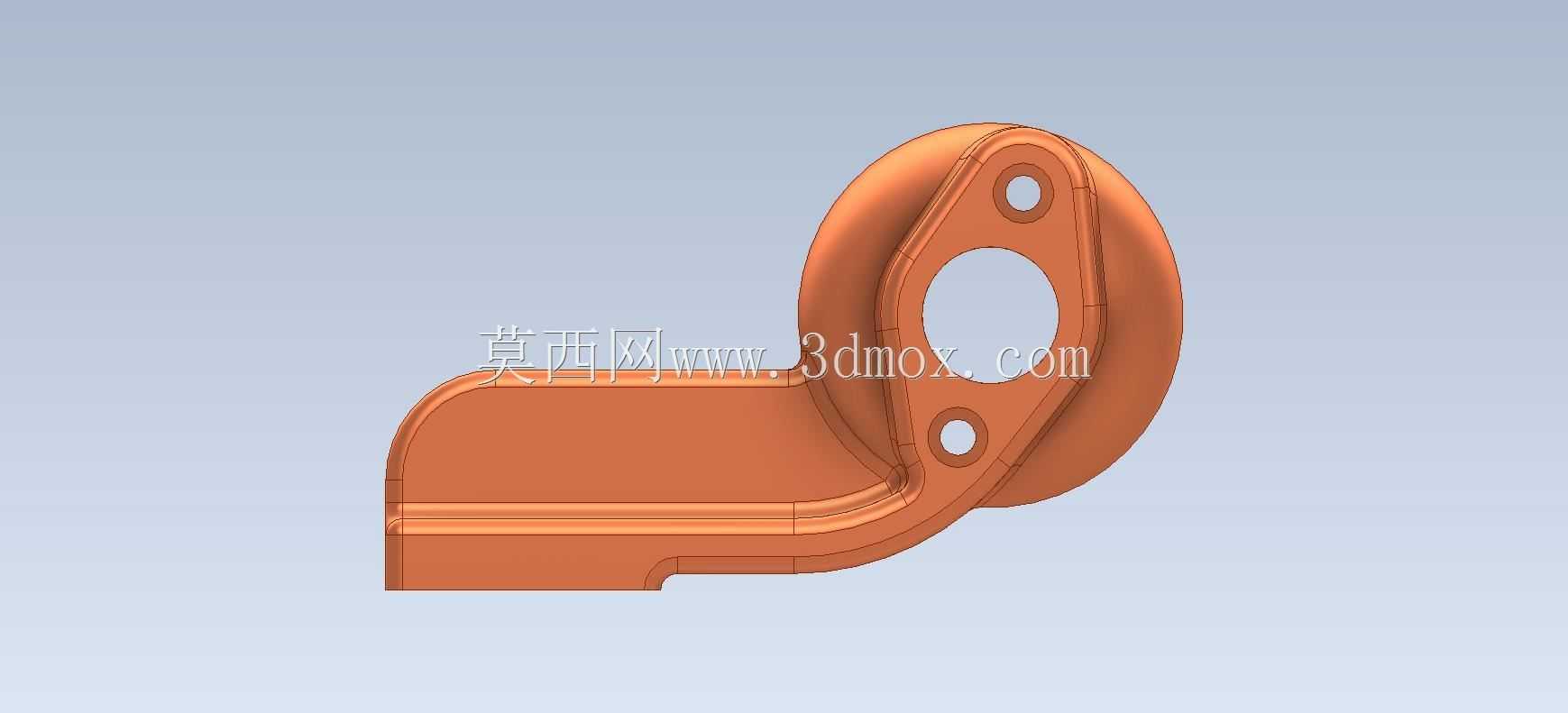

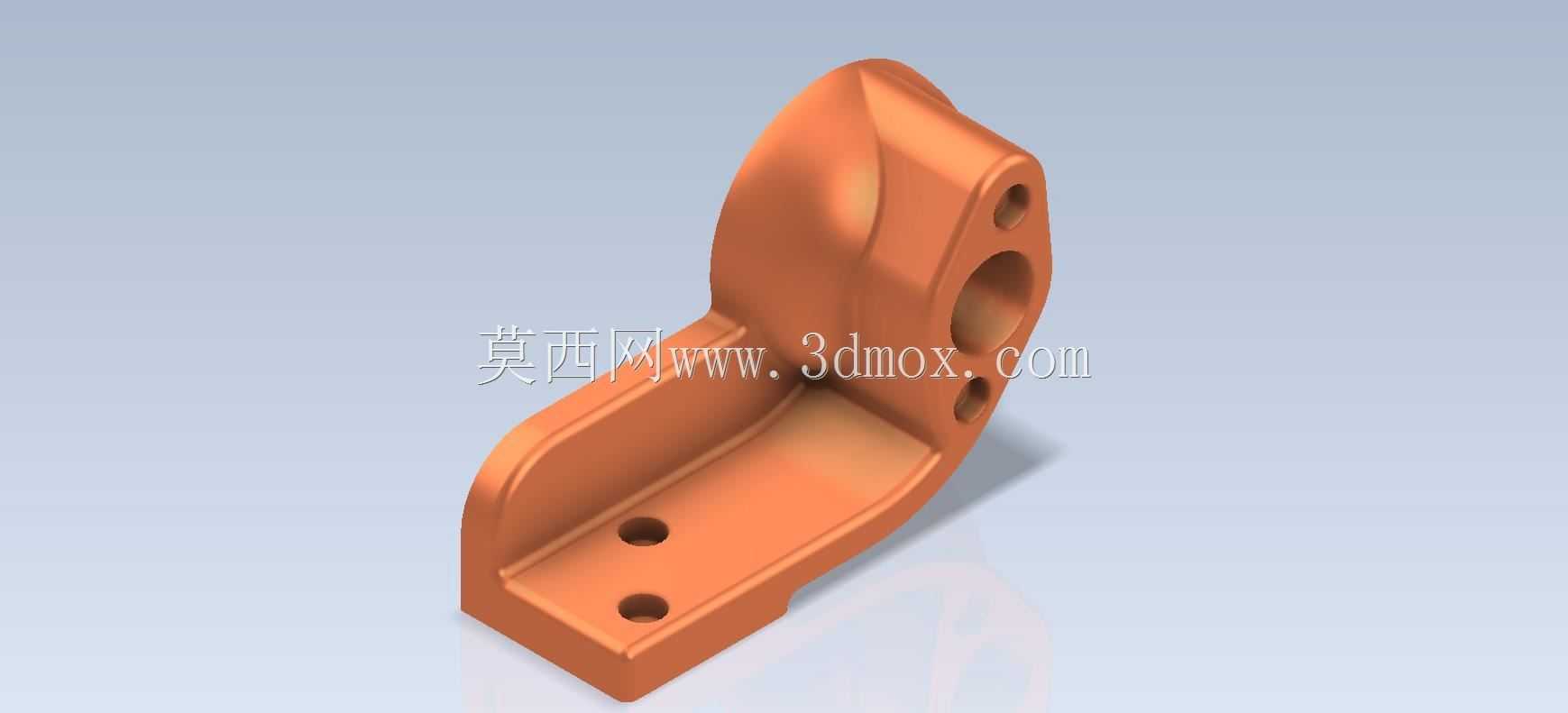

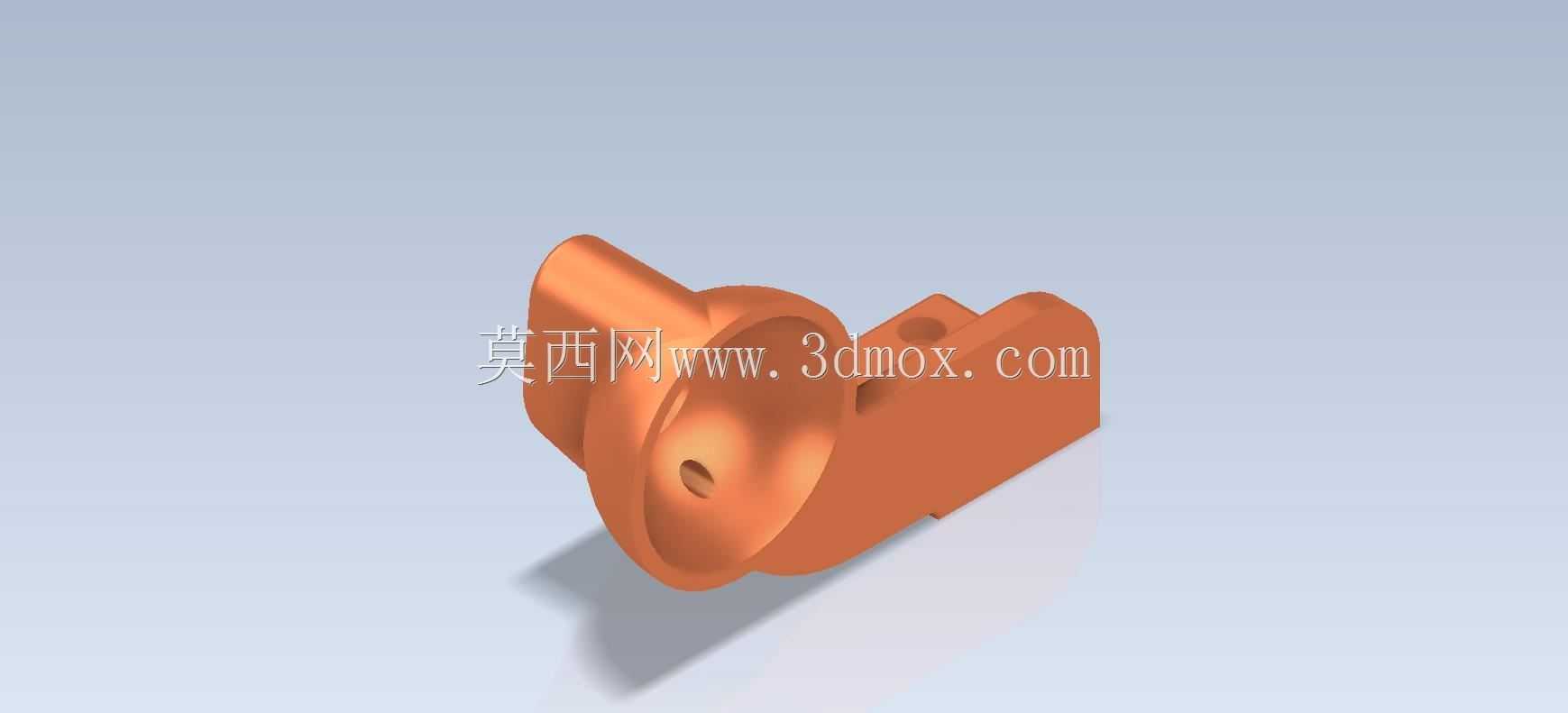

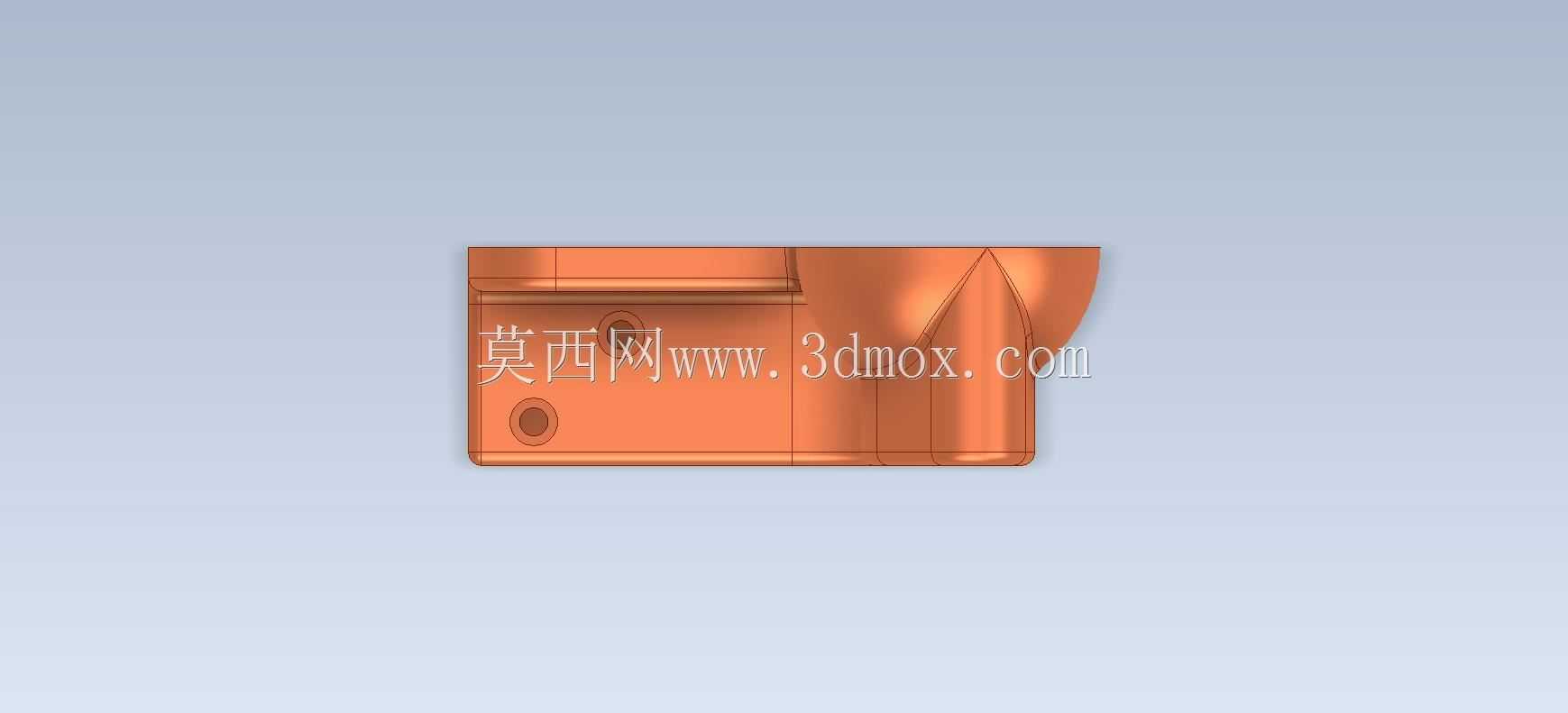

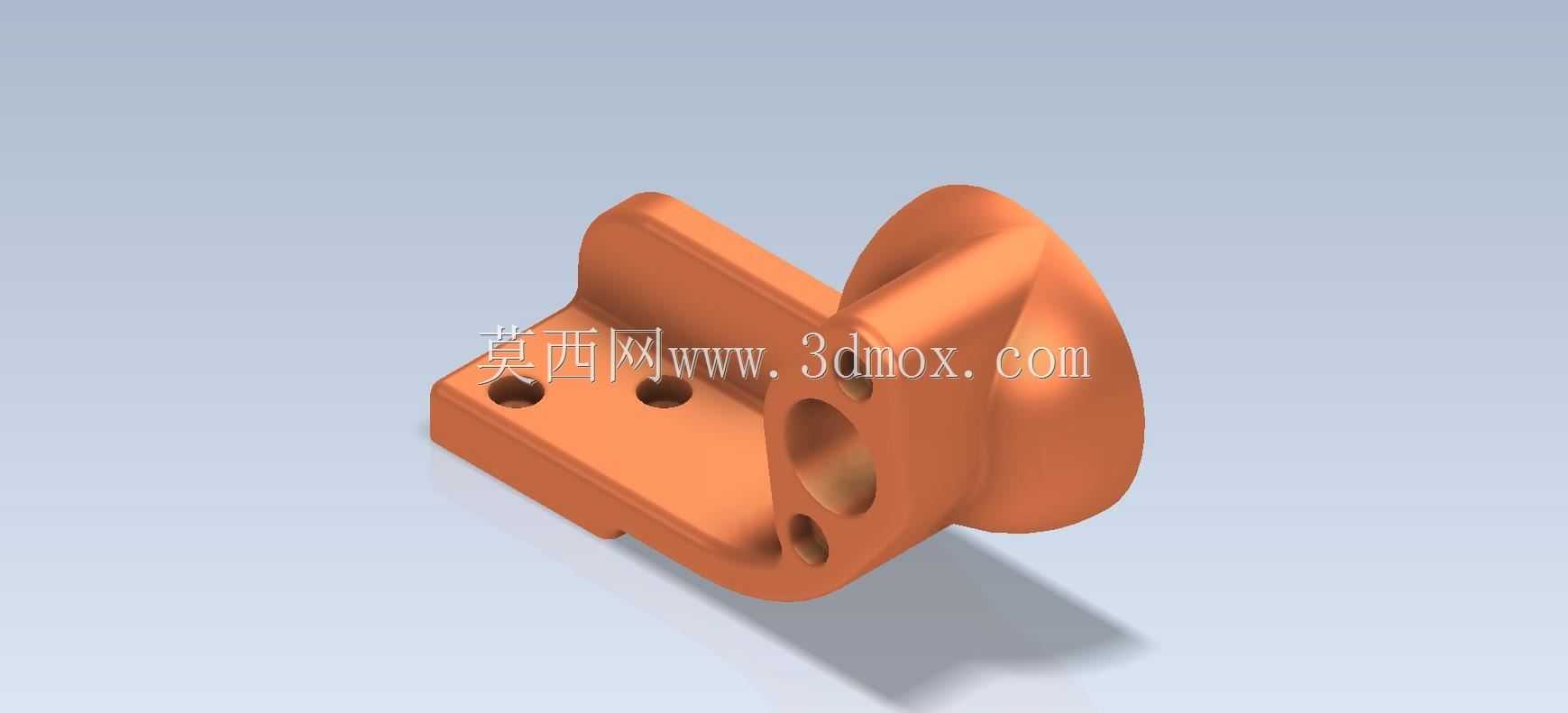

　　该零件属于典型的L型弯板类支撑铰接构件，在小型动力设备、通用工装夹具、轻工自动化输送线的侧装定位工位中应用广泛，日常多作为轴类部件的侧向支撑座使用，承担径向载荷传递与安装基准定位的双重作用，常见于小型内燃机外围附件固定、非标设备的铰接支座、检测工装的定位靠山等场景。从结构功能来看，零件底部为平直安装基面，开设两个同轴通孔，用于穿装螺栓完成与安装基体的锁紧固定，安装面做了平面度公差约束，保证装配后不会出现翘曲间隙，避免长期受载后出现连接松动；竖直向上延伸的立板上部开设大直径通孔，该孔为铰接配合孔，用于穿装销轴或小直径转轴，孔内壁预留了精加工余量，可根据实际配合需求选择间隙配合或过渡配合，孔的上下端设置了倒角结构，既方便装配时销轴导入，

　　也能消除锐边避免装配过程中划伤操作人员或配合件表面。立板与底板的过渡区域采用大圆弧平滑过渡，没有直角锐边结构，该设计一方面能降低压铸或铣削加工时的应力集中系数，避免零件受交变载荷时在转角处出现疲劳裂纹，另一方面也能减少加工时的刀具接刀痕迹，提升零件成型后的外观一致性。立板朝向安装侧的表面做了内凹减重设计，在不降低整体结构刚性的前提下，有效削减了零件整体重量，同时减少了实体加工的材料去除量，降低加工成本；大铰接孔的旁侧开设两个小直径螺纹底孔，用于安装孔位端盖或限位挡片，防止穿装在大孔内的销轴工作过程中出现轴向窜动，保证铰接副的运行稳定性。从设计思路层面分析，该零件采用一体化弯板结构，摒弃了传统分体式拼接支座的多螺栓连接方案，

　　减少了装配累计误差，整体刚性更优，适合中低载荷的铰接支撑场景。建模过程中优先以底部安装面为第一基准，绘制底板轮廓后拉伸生成基础实体，再通过拉伸凸台生成竖直立板结构，之后对转角区域执行圆角命令完成过渡处理，依次切除安装通孔、铰接大孔与侧边小孔，最后对所有锐边执行倒角操作，整体建模逻辑遵循从基准到特征、从主体到局部的顺序，特征树清晰无冗余步骤，方便后续根据实际工况调整孔位尺寸、板厚与圆弧半径参数。从安装边界来看，零件底板的两个安装孔中心距为固定值，装配时需要匹配基体上对应的螺纹孔位，安装面的平面度要求控制在0.05mm以内，保证锁紧后零件不会出现偏斜；立板上的铰接孔中心到底板安装面的垂直高度为核心安装尺寸，直接决定铰接部件的安装高度，

　　设计时需要根据配套轴件的中心高要求做公差匹配；零件整体外轮廓无突出的尖角结构，安装时不需要预留过大的避让空间，适合在设备内部狭窄空间内布置，侧向的内凹结构也为相邻部件的管线布置预留了足够空间，不会出现装配干涉问题。在实际工况下，该零件承受的载荷主要来自铰接孔传递的径向力，力的方向多为垂直向下或沿立板法向，因此立板与底板的连接圆角是应力集中的核心区域，设计时可根据实际载荷大小调整圆角半径，载荷偏大时可适当加大圆角值，进一步降低应力集中系数；如果用于有腐蚀风险的工况，还可在零件成型后做氧化、喷塑等表面处理，提升零件的耐锈蚀能力，延长使用寿命。对于初学者建模练习而言，该零件涵盖了拉伸、切除、圆角、倒角等基础建模特征，没有复杂的曲面特征，建模难度适中，能帮助练习者快速掌握基准选择、特征顺序排布、工程化结构设计的基本逻辑，理解机械零件中“工艺决定结构、结构服务功能”的设计原则，避免出现只追求外形相似而忽略工艺可行性与装配合理性的建模误区。
