三孔铰接式机械连接支架结构设计

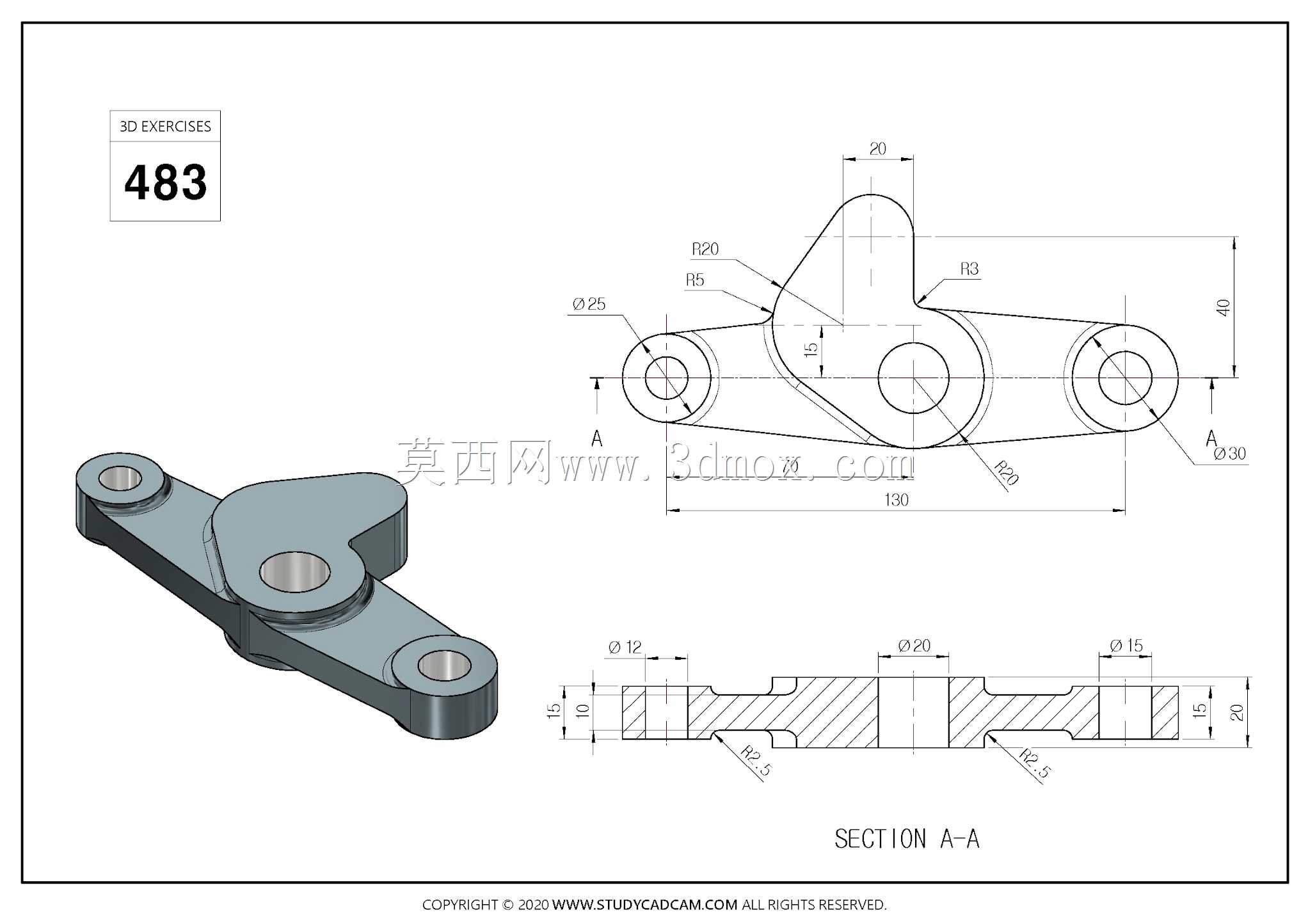

　　这类三孔铰接支架在中小功率内燃机的外围附件传动布局里十分常见，多数时候用来承担摇臂支座、张紧轮安装基座或者附件传动的连杆转接功能，区别于普通的平板式安装座，它的三个铰接孔并非处于同一平面高度，中间的凸台结构是为了给安装位置留出避让空间，避免装配时和周边的缸体加强筋、油管接头或者线束固定卡扣发生空间干涉。从结构受力角度看，三个安装孔分别对应不同的载荷输入路径：两端的同轴孔通常用来穿装定位销轴，将支架整体固定在基体的两个安装凸台上，分担垂直于销轴方向的剪切载荷，中间的沉头孔则用来安装功能部件，比如气门摇臂轴、皮带张紧臂或者传感器固定座，承受部件工作时产生的交变摆动力矩。设计这类零件的时候，首先要确定的是三个孔的中心距公差，

　　两端孔的同轴度通常要控制在0.02mm以内，否则销轴穿装后会出现别卡问题，导致铰接部件转动卡滞，中间孔和两端孔轴线的平行度要求也不低于0.03mm，避免安装后的传动部件出现偏磨。主体的连接臂采用变截面设计，在孔位周边做了加厚的凸缘处理，一方面是增加孔位的局部刚度，避免销轴反复挤压造成孔口变形，另一方面也能在保证整体强度的前提下减少不必要的材料堆积，降低零件的整体重量，毕竟在内燃机这类对重量敏感的设备上，每一个外围部件的重量优化都能带来整机轻量化的收益。从安装边界来看，零件的底部是和基体贴合的安装基准面，平面度要求控制在0.015mm以内，保证装配后不会出现间隙，避免工作时因为贴合不实产生振动异响，三个孔的端面都做了倒角处理，

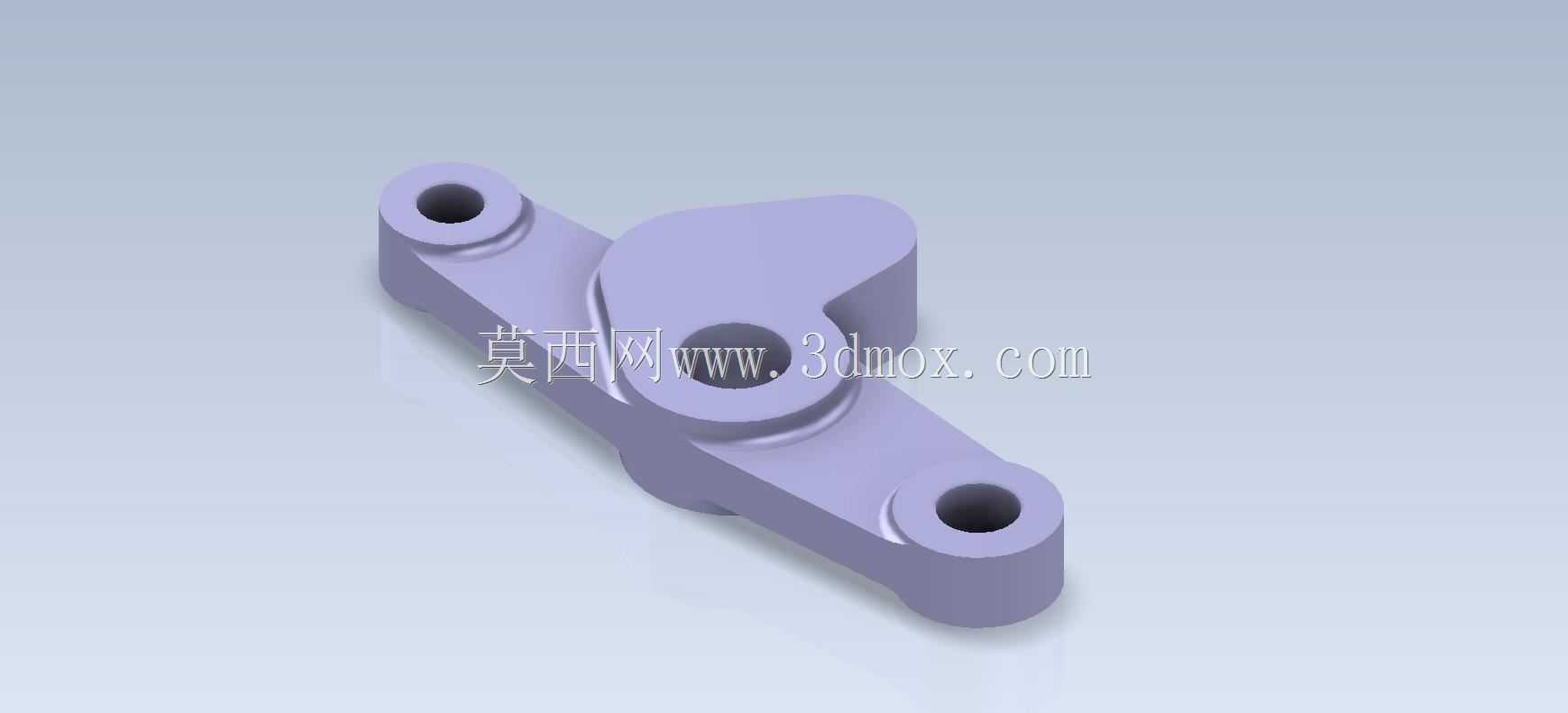

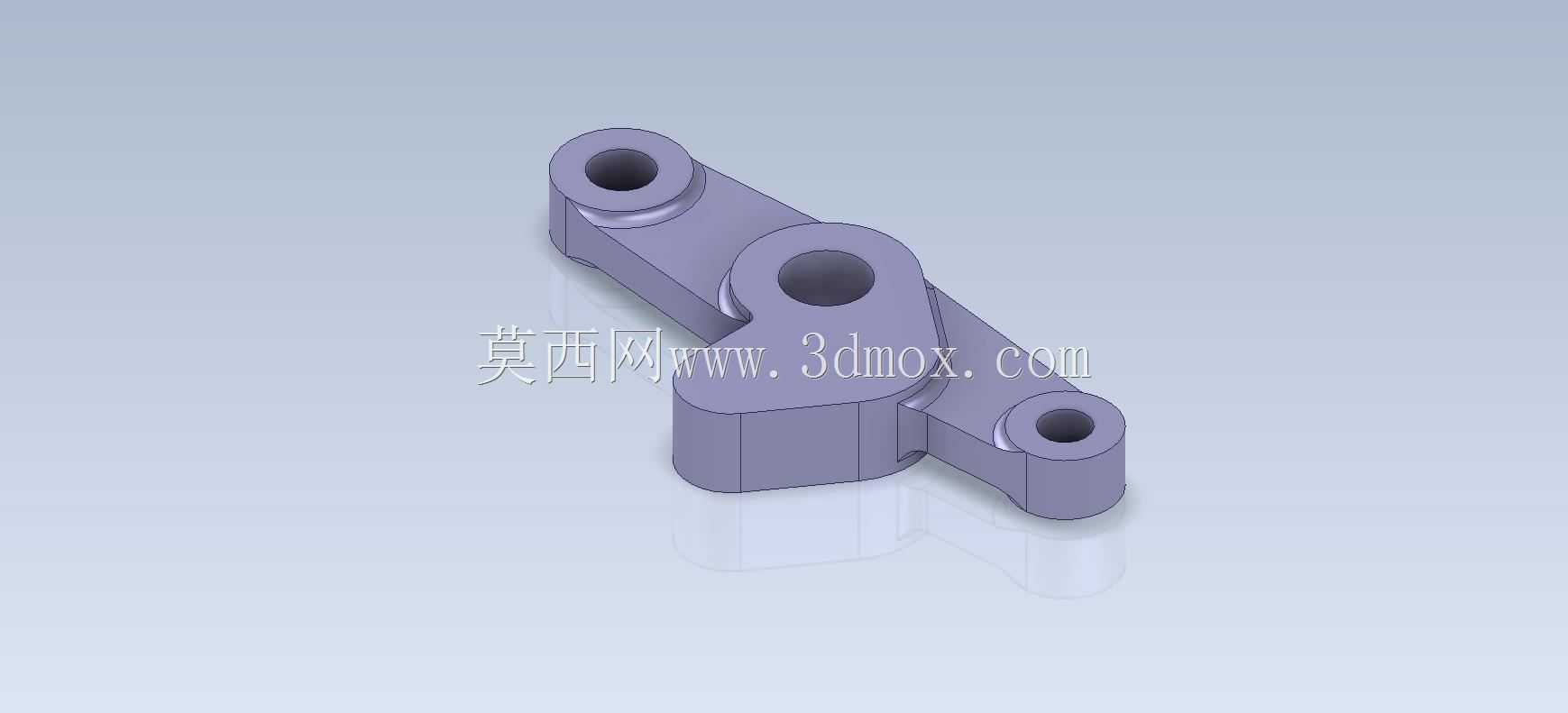

　　既方便销轴和紧固件的导入装配，也能去除机加工产生的毛刺，避免装配时毛刺脱落进入运动副造成磨损。中间的异形凸台轮廓是根据周边部件的避让空间做的随形设计，在设计初期需要先完成周边部件的布局校核，确定凸台的最大外轮廓不能侵入相邻部件的运动包络，比如当这个支架用作张紧轮支座时，要保证张紧轮在整个摆动行程内，支架本体都不会和皮带、皮带轮发生摩擦。零件的材质通常选用球墨铸铁或者高强度铝合金，前者多用于载荷较大的柴油机附件安装，后者多用于轻量化要求高的汽油机场景，两种材质都能满足这类支架的强度和抗振要求，机加工时优先以底部安装面作为粗基准，先加工完成基准面后再以基准面定位加工三个铰接孔，能有效保证各形位公差的一致性。在实际工况里，

　　这类支架长期承受交变载荷，所以在结构转角处都做了圆角过渡，避免应力集中造成的疲劳断裂，尤其是连接臂和孔位凸缘的交接位置，圆角半径通常不小于3mm，能大幅降低应力集中系数，提升零件的疲劳寿命。很多初学者在练习这类零件建模的时候，容易忽略安装面的平面度要求和孔位的形位公差，只做外形的拉伸切除，实际上这类支架的设计核心从来不是外形的复刻，而是在满足安装空间、载荷要求的前提下，用最简洁的结构实现可靠的连接固定功能，每一处的凸台、倒角、圆角都有对应的工程意义，不存在多余的结构设计。
