弧形带凸台多孔安装机械基座结构

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698463
  • 弧形带凸台多孔安装机械基座结构
  • 弧形带凸台多孔安装机械基座结构
  • 弧形带凸台多孔安装机械基座结构
  • 弧形带凸台多孔安装机械基座结构
  • 弧形带凸台多孔安装机械基座结构
  • 弧形带凸台多孔安装机械基座结构

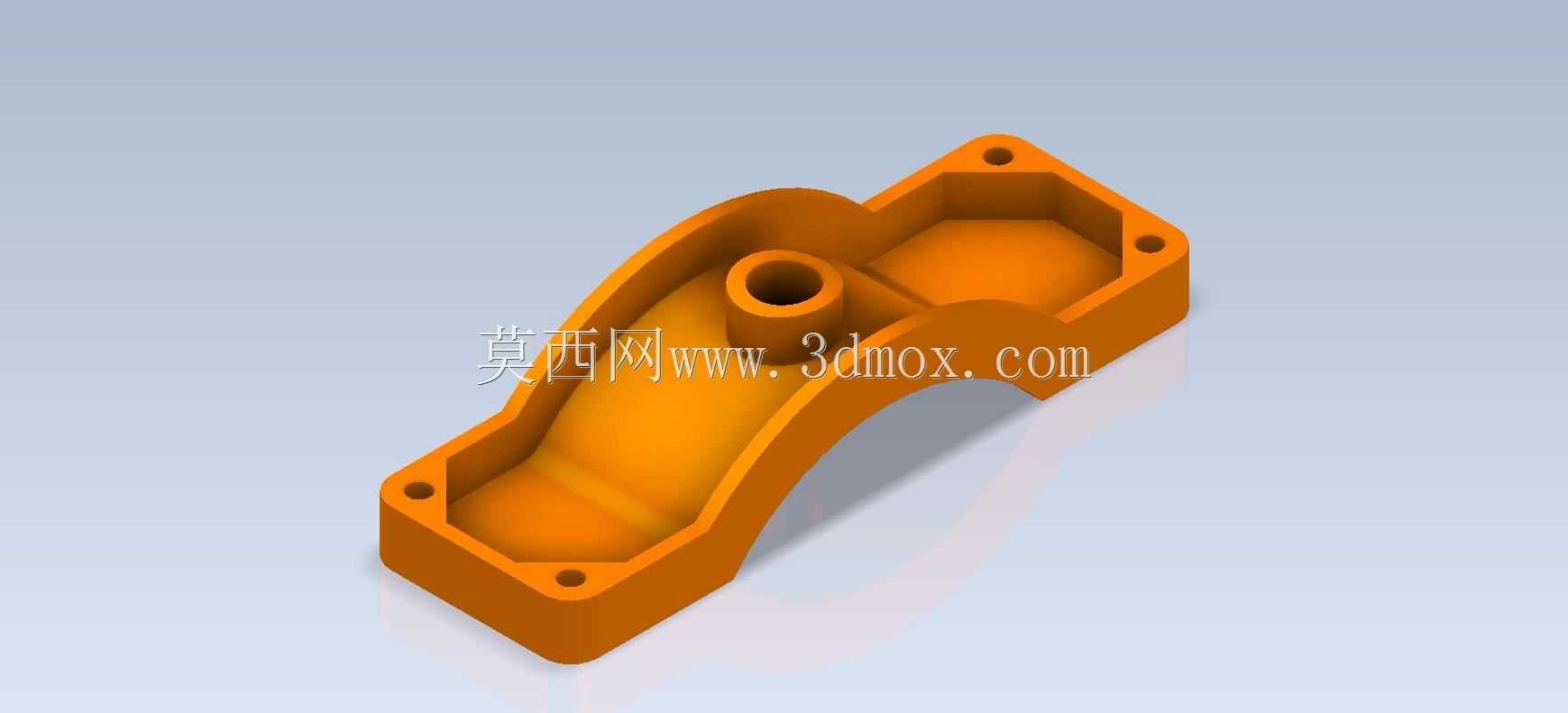

  该类弧形基座结构常见于小型内燃机组的油路分接单元、小型气动回路的汇流安装载体,也可作为桌面级小型工装的定位承载基体使用,在小型通用动力设备、台式实验工装、轻工自动化输送线的旁接功能单元中都能见到同类结构的应用。从实际装配场景来看,这类零件不需要承受大吨位的冲击载荷,核心作用是为上方对接的管接头、小型阀件提供稳定的安装基准,同时通过自身的弧形腔体结构完成介质的导流或者运动部件的避让。

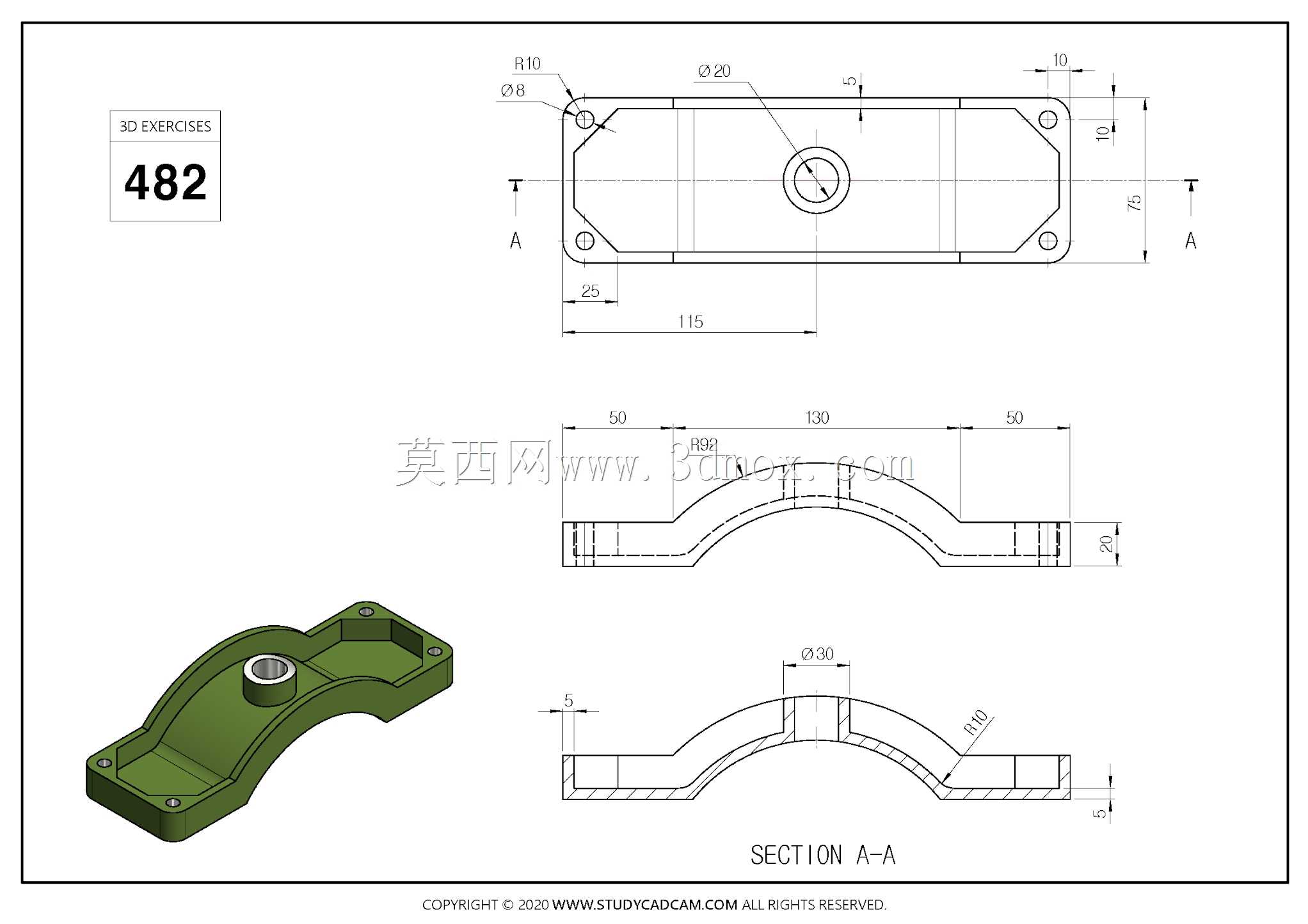

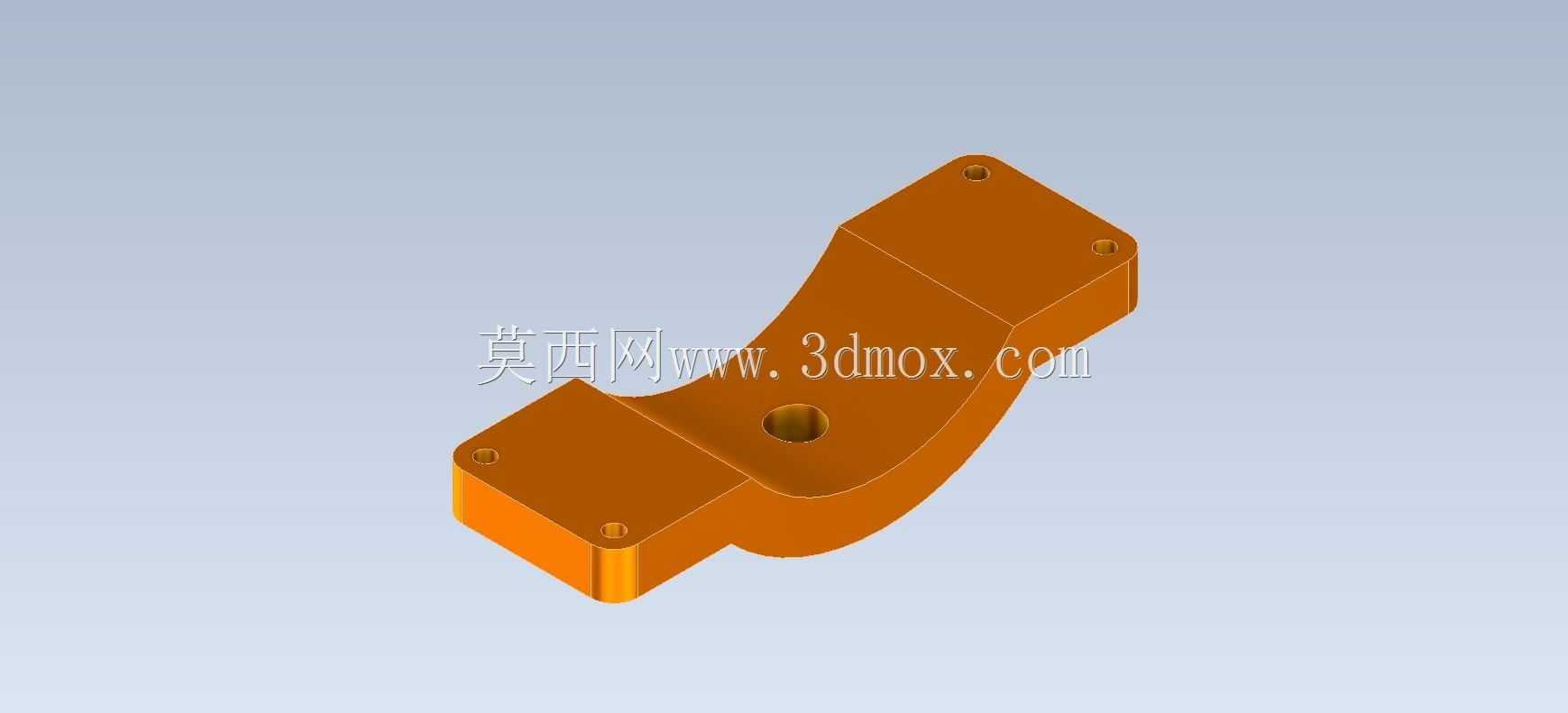

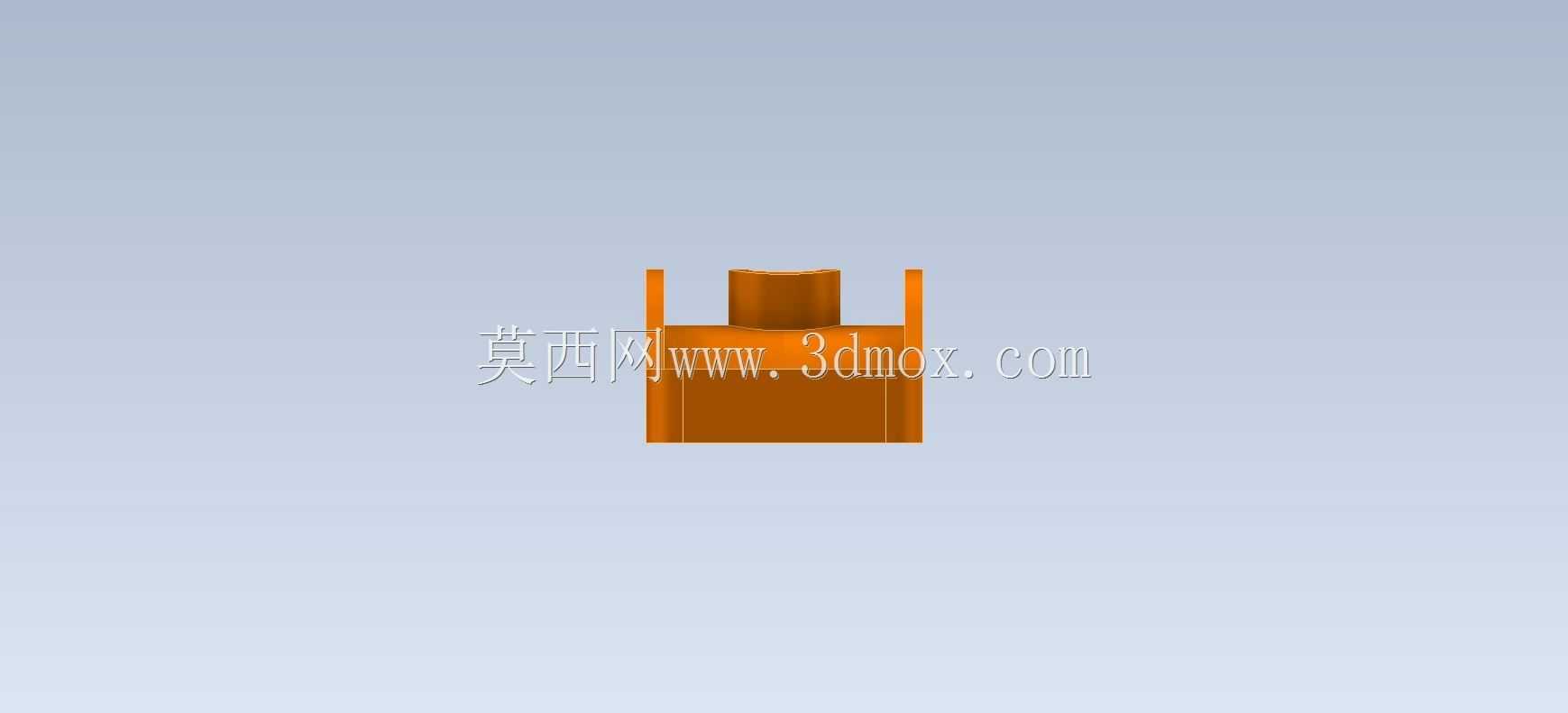

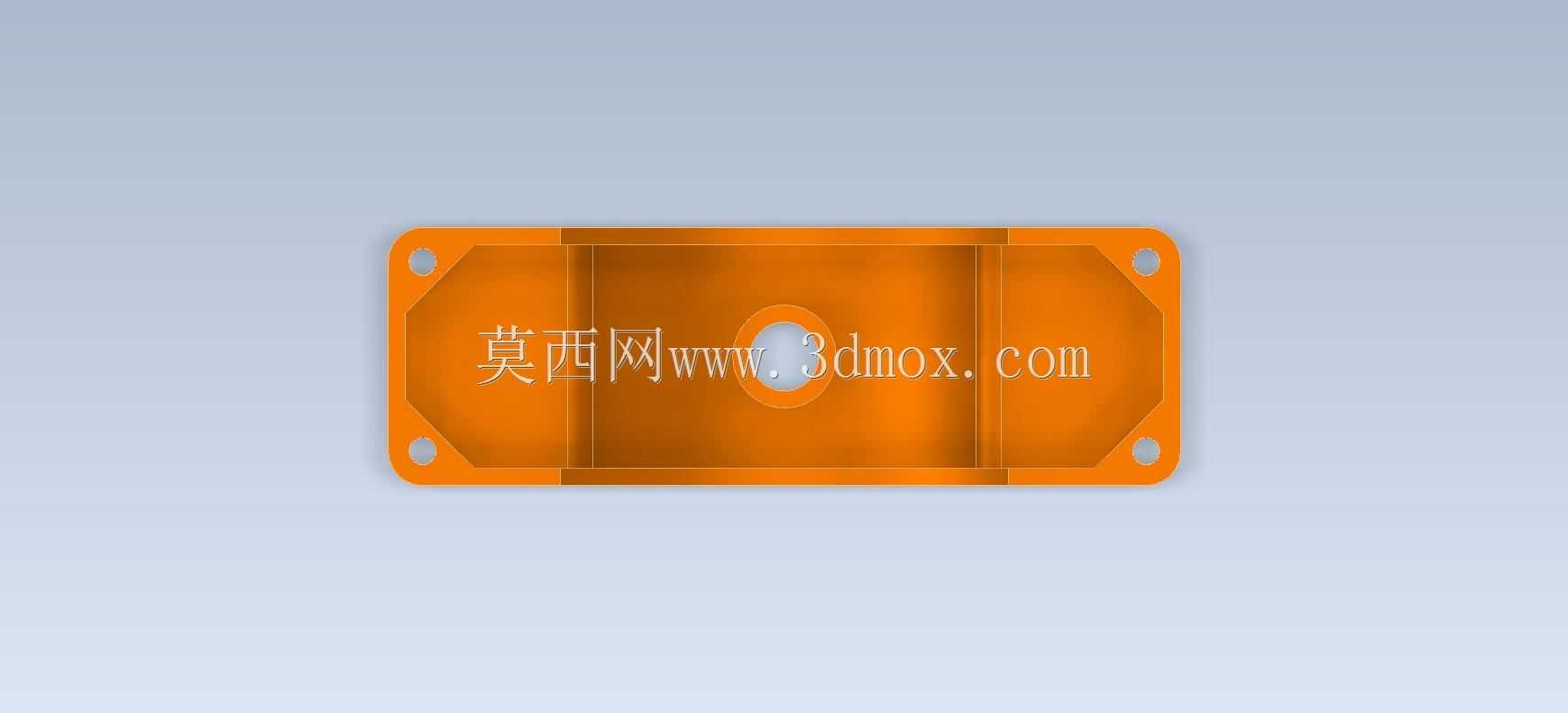

  设计层面首先考虑的是安装边界的适配性,零件整体呈长条形弧形布局,四个角位的安装沉孔做了等距排布,孔位的中心距匹配常规的小型安装面板的螺孔间距,沉孔深度刚好可以容纳M4规格内六角螺丝的头部,安装后螺丝端面不会突出零件上表面,避免和上方对接的部件产生干涉。中部凸起的圆柱凸台做了同轴通孔设计,凸台的外径尺寸匹配常规的快插接头、小型油路接头的安装螺纹规格,通孔的内壁粗糙度要求控制在Ra3.2以内,保证介质流通时不会产生多余的流阻,也能避免接头安装后出现渗漏问题。

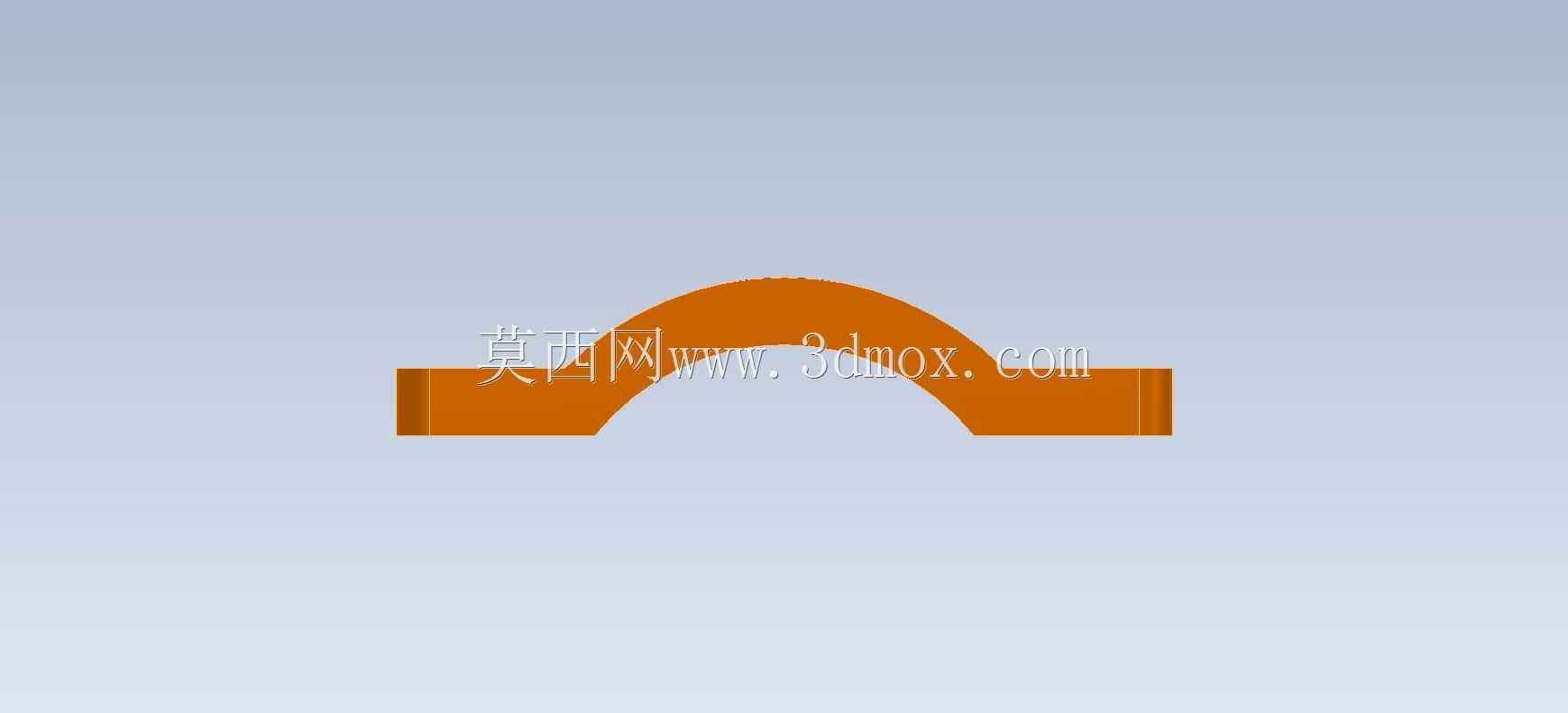

  腔体部分的设计采用了等壁厚结构,整体壁厚保持在2.5mm左右,既可以满足注塑或者压铸成型时的材料流动要求,也能在控制零件整体重量的前提下保证足够的结构刚度,不会在接头拧紧或者日常运行振动中出现腔体变形的问题。腔体的边缘做了R2的圆角过渡,避免应力集中在转角位置,在长期受振动的工况下可以减少裂纹萌生的概率。零件的外轮廓弧形走向是根据对接部件的运动轨迹做的避让设计,比如当该基座安装在小型发动机的气门室侧方时,弧形内凹的轮廓刚好可以避开摇臂的往复运动路径,不会出现运动干涉。

  从安装适配的角度看,零件的下表面做了全平面铣平处理,平面度控制在0.05mm以内,和安装面板贴合时不会出现缝隙,不需要额外加装密封垫片就能满足低压油路或者气路的密封要求。四个安装孔的位置度公差控制在0.1mm以内,即使是批量生产的零件也能直接互换安装,不需要现场二次修配。中部凸台的上端面同样做了平面加工,和接头对接时可以保证密封面完全贴合,避免出现渗漏。

  这类结构在建模过程中需要重点关注壁厚的均匀性,尤其是弧形腔体和中部凸台的衔接位置,要避免出现壁厚突变,否则无论是采用注塑工艺还是3D打印工艺制作样件,都容易出现缩痕或者打印层间结合力不足的问题。另外安装沉孔的深度要和所选螺丝的长度匹配,既要保证螺丝有足够的啮合长度,也要避免螺丝顶穿安装面板或者穿透腔体内部。在实际选型应用中,这类基座可以根据使用场景选用不同的材料,接触油路时选用PA66加玻纤材料,接触普通压缩空气时可以选用ABS材料,有轻量化要求的场景也可以采用铝合金压铸成型,不同材料下只需要微调壁厚参数就能满足强度要求。

  日常维护中这类零件不需要特殊的保养,只需要定期检查安装螺丝的紧固状态以及接头位置的密封情况即可,由于整体结构没有运动部件,只要安装时扭矩符合要求,基本可以实现和主机同寿命的使用周期。在做三维建模练习时,这类结构可以很好地锻炼草图绘制、拉伸凸台、抽壳、异形孔向导等基础特征的使用能力,也能帮助初学者建立安装干涉、壁厚均匀性、工艺适配性等实际工程设计思维,避免只追求外观造型而忽略实际装配和加工的要求。
