钣金折弯安装固定支撑支架结构

项目分类:通用五金配件 发布时间:2023-07-12 ID:698461
  • 钣金折弯安装固定支撑支架结构
  • 钣金折弯安装固定支撑支架结构
  • 钣金折弯安装固定支撑支架结构
  • 钣金折弯安装固定支撑支架结构
  • 钣金折弯安装固定支撑支架结构
  • 钣金折弯安装固定支撑支架结构

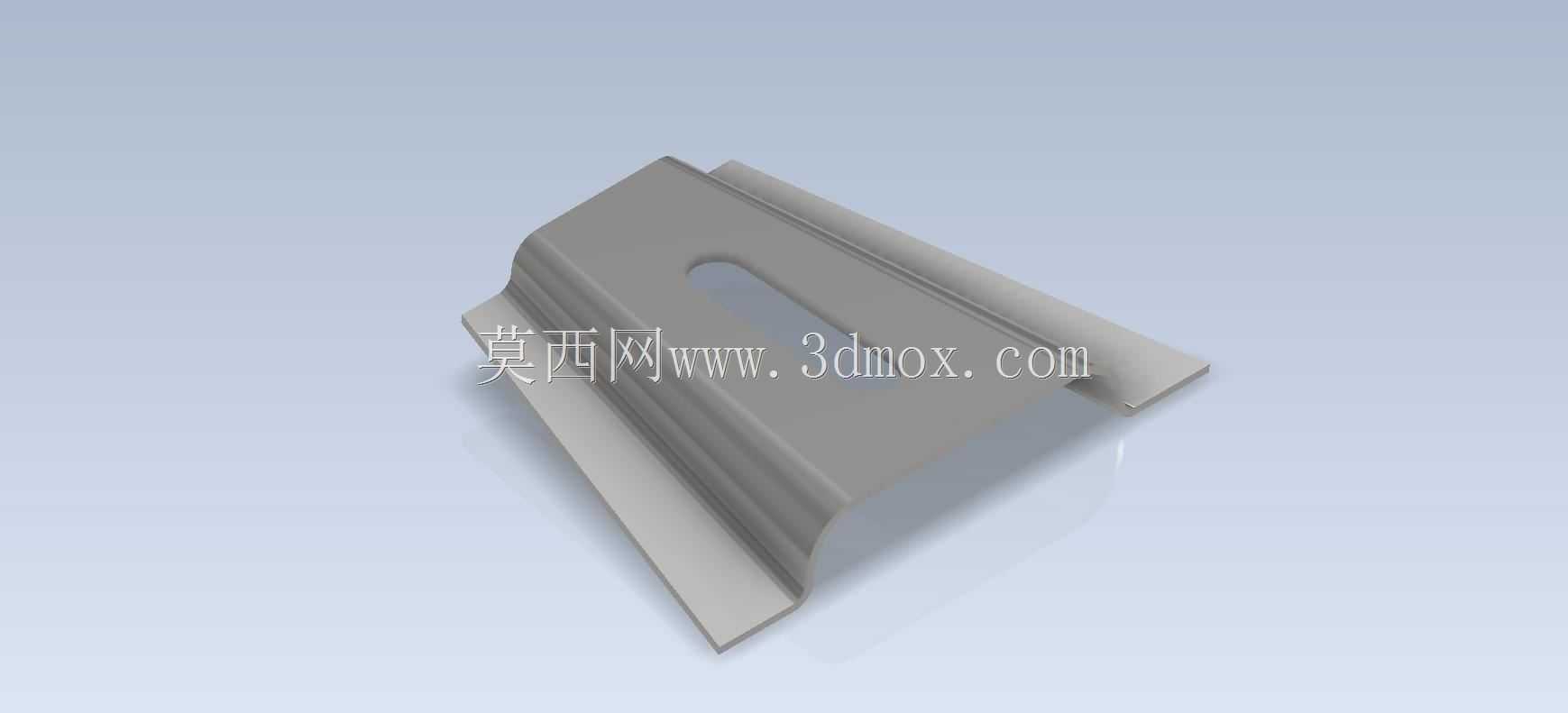

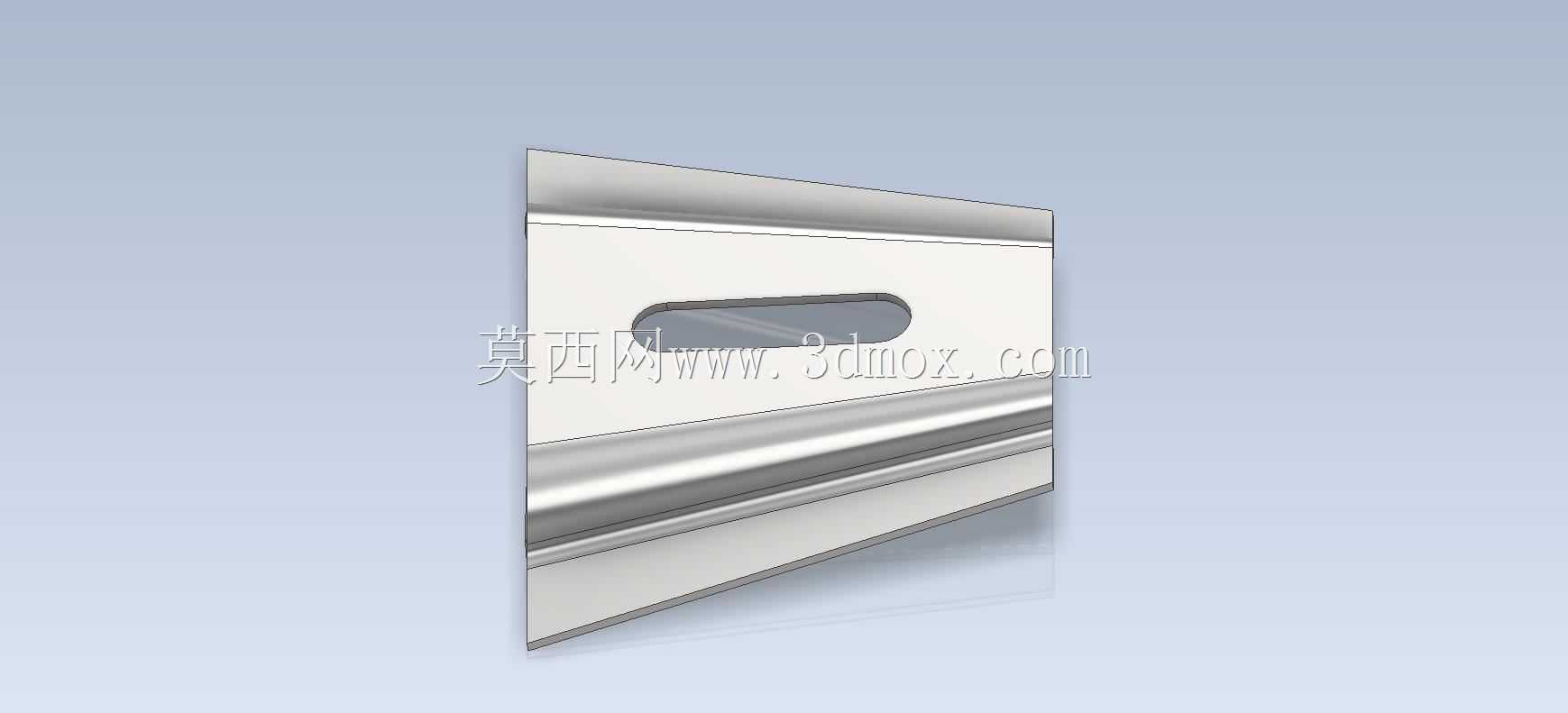

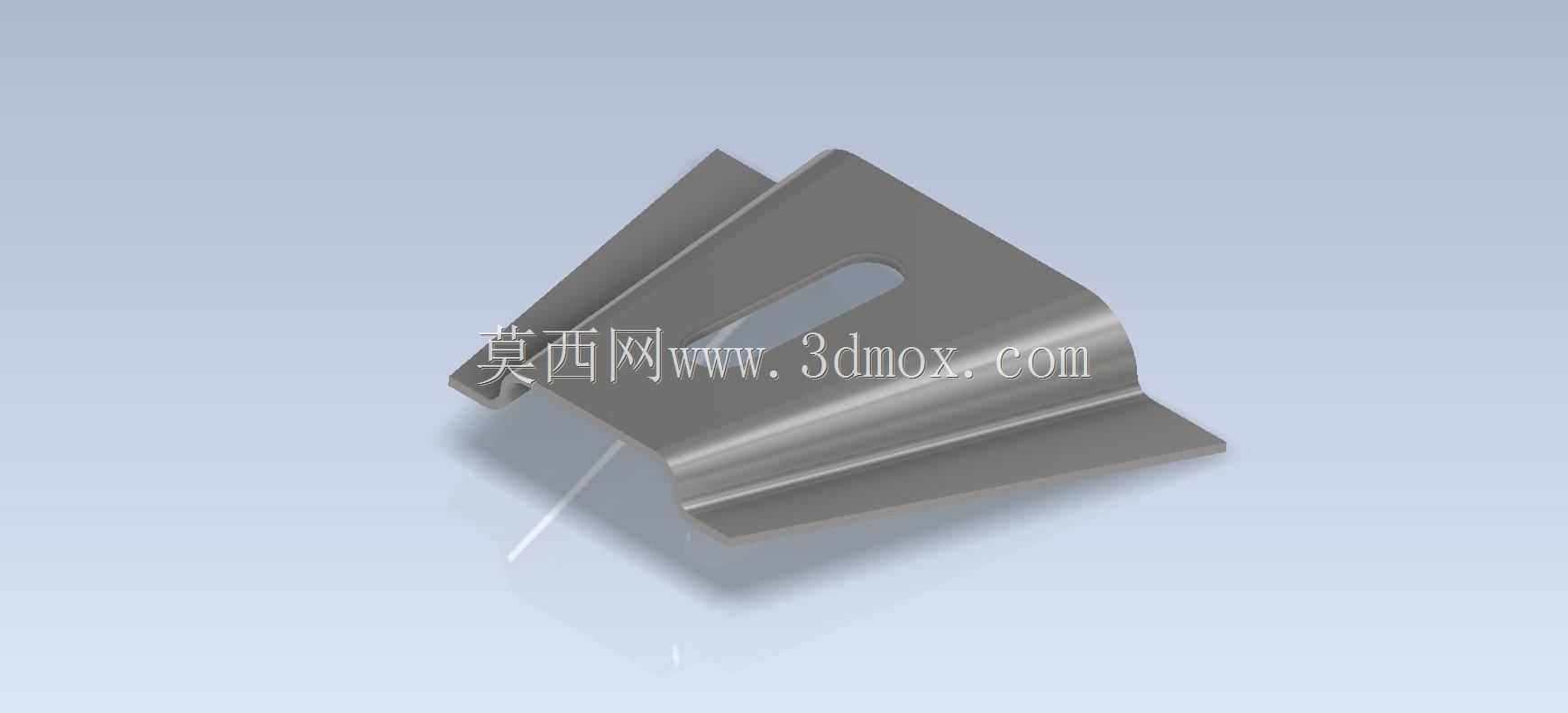

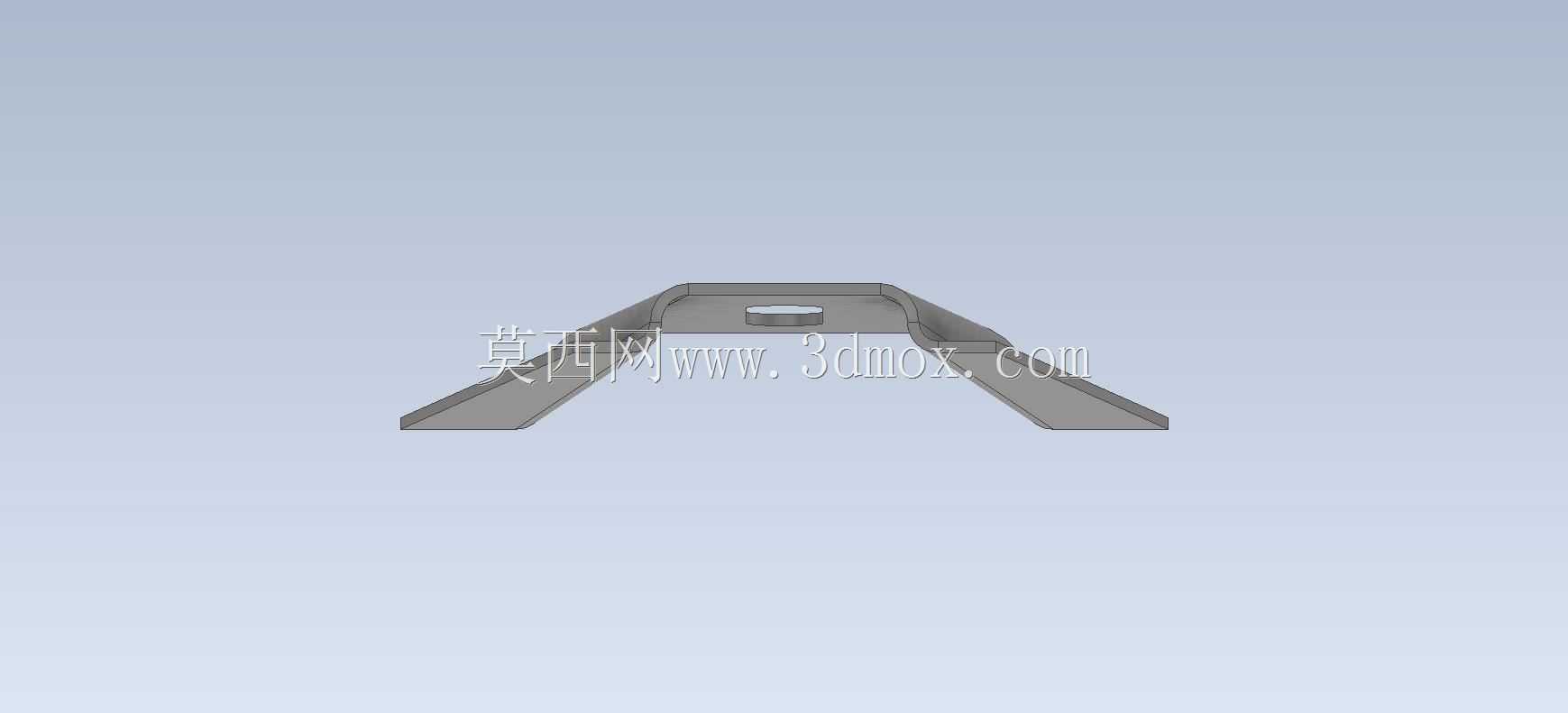

  这类钣金支撑固定件,在轻工装配、电子设备柜体、小型自动化模组的内部安装场景里出镜率极高,大多承担着元器件承托、线束导向、相邻构件定位连接的作用,区别于厚板机加工的支撑件,这类薄板折弯件的核心优势在于成型效率高、自重轻,适合批量装配场景下的快速部署,不需要额外做复杂的表面处理就能满足常规室内工况的防锈需求。从结构形态来看,构件采用单块薄板一体折弯成型,没有额外的焊接拼接工序,所有折边均采用等半径圆弧过渡,避免了折弯处的应力集中问题,两侧向外延展的翼板是主要的安装贴合面,翼板与基体安装面完全贴合后,可通过焊接或者拉铆的方式完成固定,中间向上隆起的弧形槽结构是核心的功能区,既可以作为小型圆柱类构件的限位卡槽,

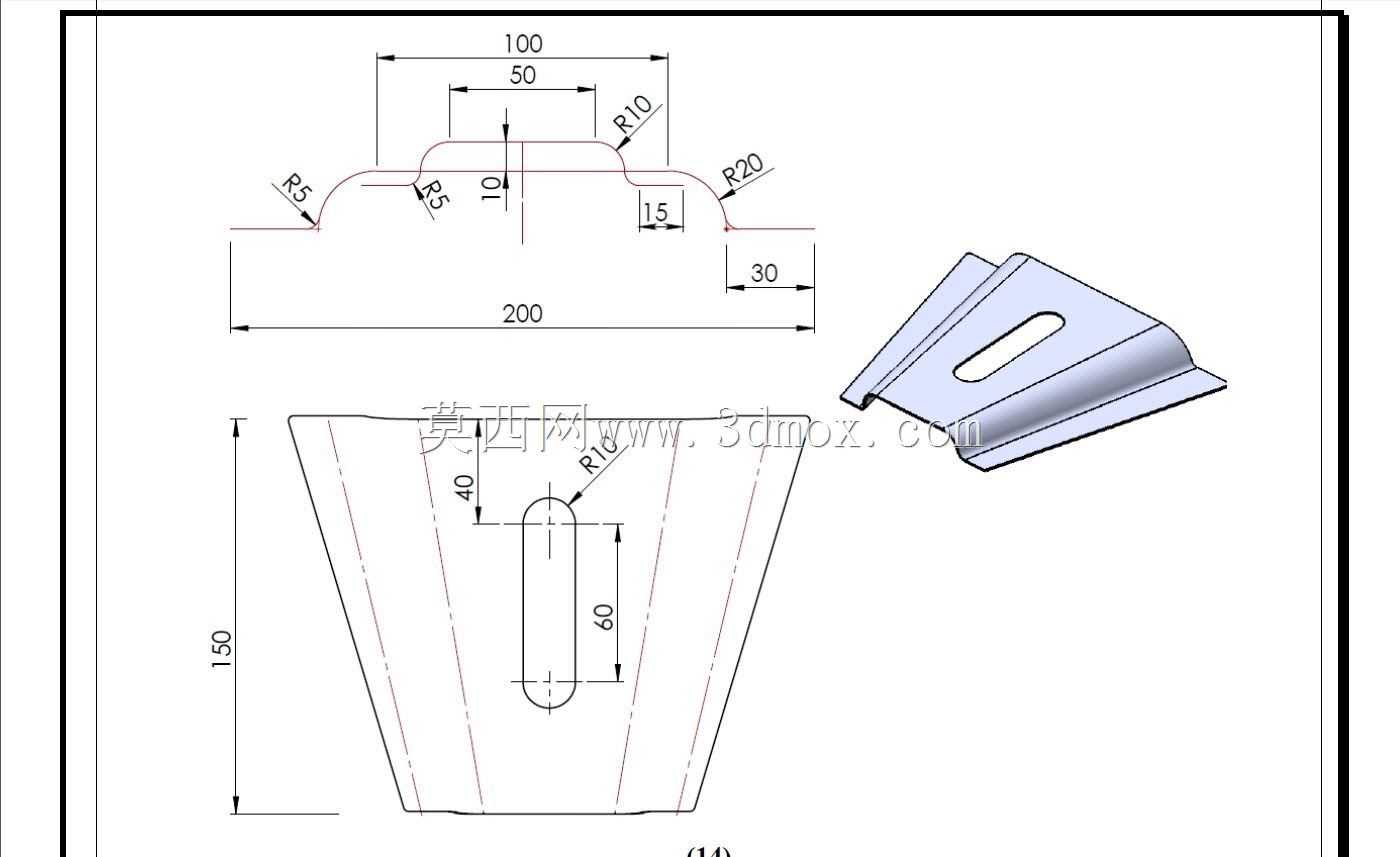

  也能作为穿装紧固件的长槽调节位,预留的长条形腰孔可以适配一定范围内的安装位置偏差,降低装配时的对位精度要求,减少现场配孔的工作量。设计这类钣金件的时候,首先要确认原材料的折弯系数,根据板材的厚度匹配对应的折弯下模槽宽,避免折弯处出现开裂或者回弹超差的问题,所有外露的棱边都需要做去毛刺处理,防止装配过程中划伤操作人员或者破坏相邻构件的表面防护层。翼板的延展宽度需要匹配实际安装面的接触面积要求,若安装面的基材是薄钣金或者塑料件,可适当加大翼板的宽度来分散压紧力,避免固定时压溃基材表面。中间弧形槽的曲率半径需要和被承托构件的外径做适配,若用于圆柱件限位,槽的曲率半径要比被支撑件半径大0.1到0.2毫米,既保证安装时的顺畅度,

  也能限制构件的径向窜动;腰孔的长度方向需要和安装调节的方向保持一致,孔边到折弯边的距离要满足板材最小折弯边距的要求,避免冲孔距离折弯线过近导致折弯时孔位被拉变形。从安装边界来看,这类构件的整体占用空间很小,折弯后的整体高度不超过单块板材厚度的五倍,两侧翼板展开后的总宽度控制在常规安装工位的预留空间内,不需要在设备主体上做额外的避让开槽,安装时只需要清理干净安装贴合面的焊渣、油污,保证翼板和基体完全贴合后再完成固定,就能保证支撑的稳定性。日常使用中,这类构件不需要额外的维护,若用于有振动的工况场景,可以在翼板和安装面之间加装薄橡胶垫来缓冲振动,避免长期振动导致固定点松动。不同于铸造或者机加工的支撑件,这类钣金件的成型周期极短,

  只需要通过激光下料、数控折弯两道核心工序就能完成成品加工,适合小批量打样验证以及大批量量产的需求,在调整结构尺寸的时候,只需要修改下料的展开图参数,不需要重新开制模具,能大幅缩短产品迭代的周期。在实际选型应用的时候,需要根据实际承载的重量选择对应厚度的板材,常规承托小型电子元器件、轻量线束的场景下,选用1到1.5毫米厚度的冷轧钢板即可满足强度要求,若需要承托重量稍大的构件,可以适当增加板材厚度,或者在折弯处增加压筋结构来提升整体的结构刚性,避免受力后出现折弯变形。构件表面没有多余的凸起结构,所有的功能面都在同一成型工序中完成加工,形位公差更容易保证,两侧翼板的平面度可以控制在0.1毫米以内,保证安装后不会出现翘边、倾斜的问题,中间弧形槽的位置度偏差可以控制在0.2毫米范围内,完全满足常规装配场景的精度要求。
