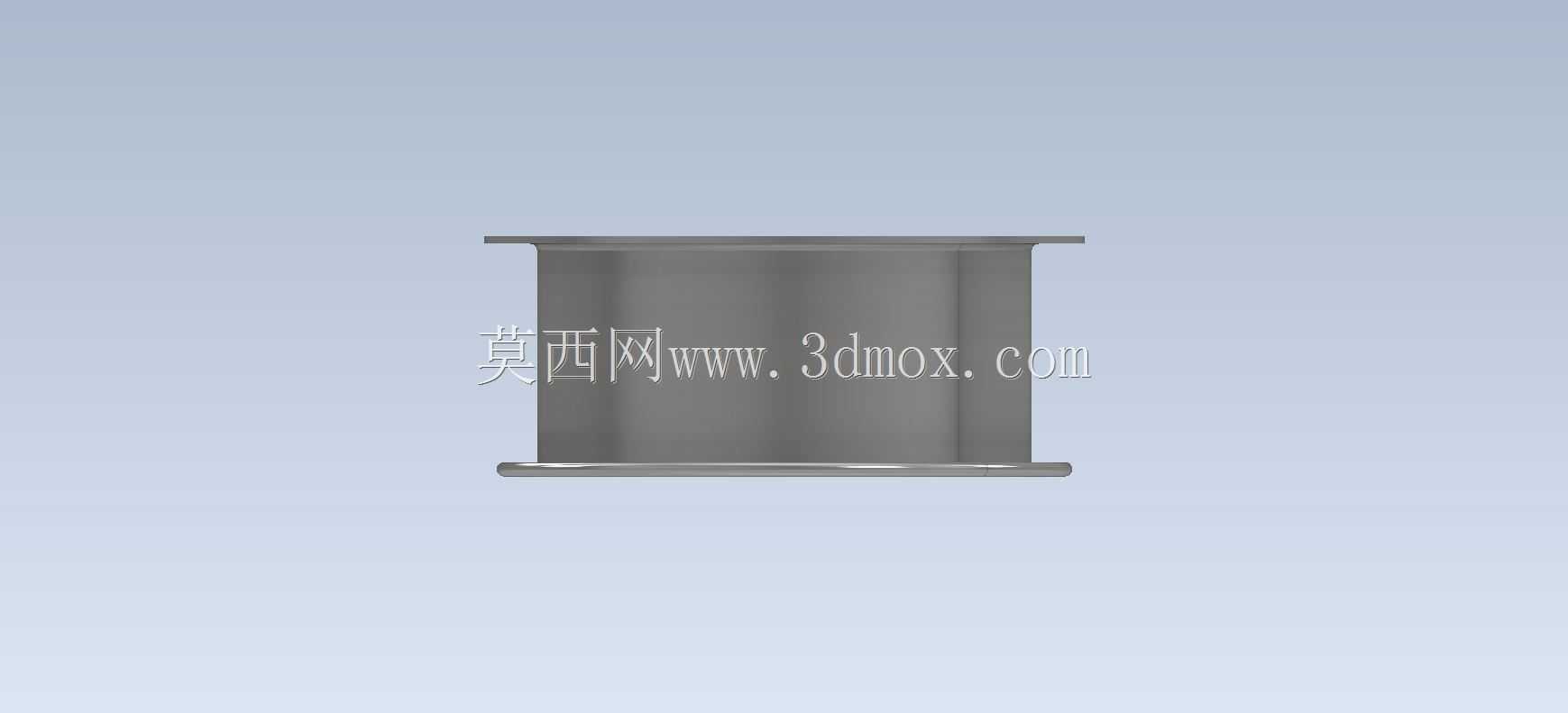

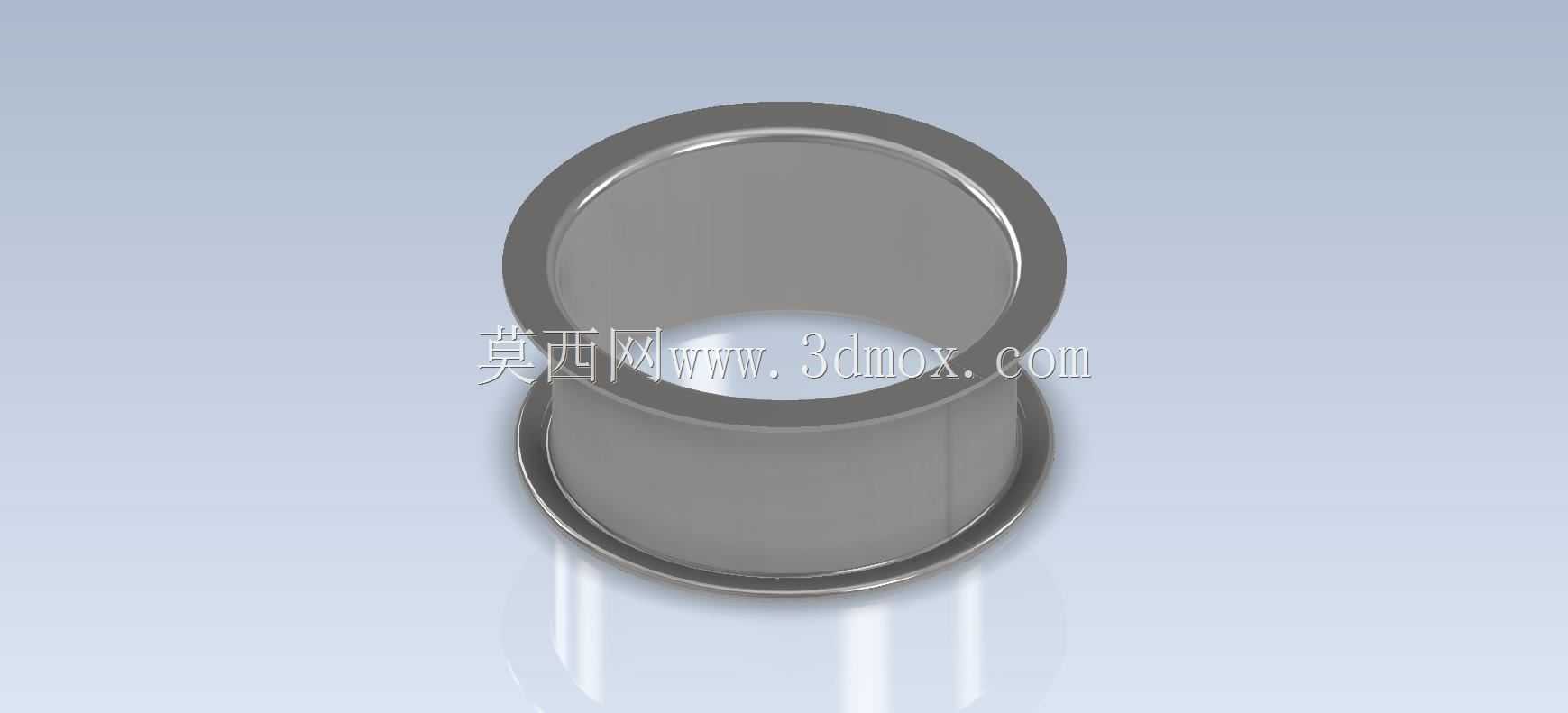

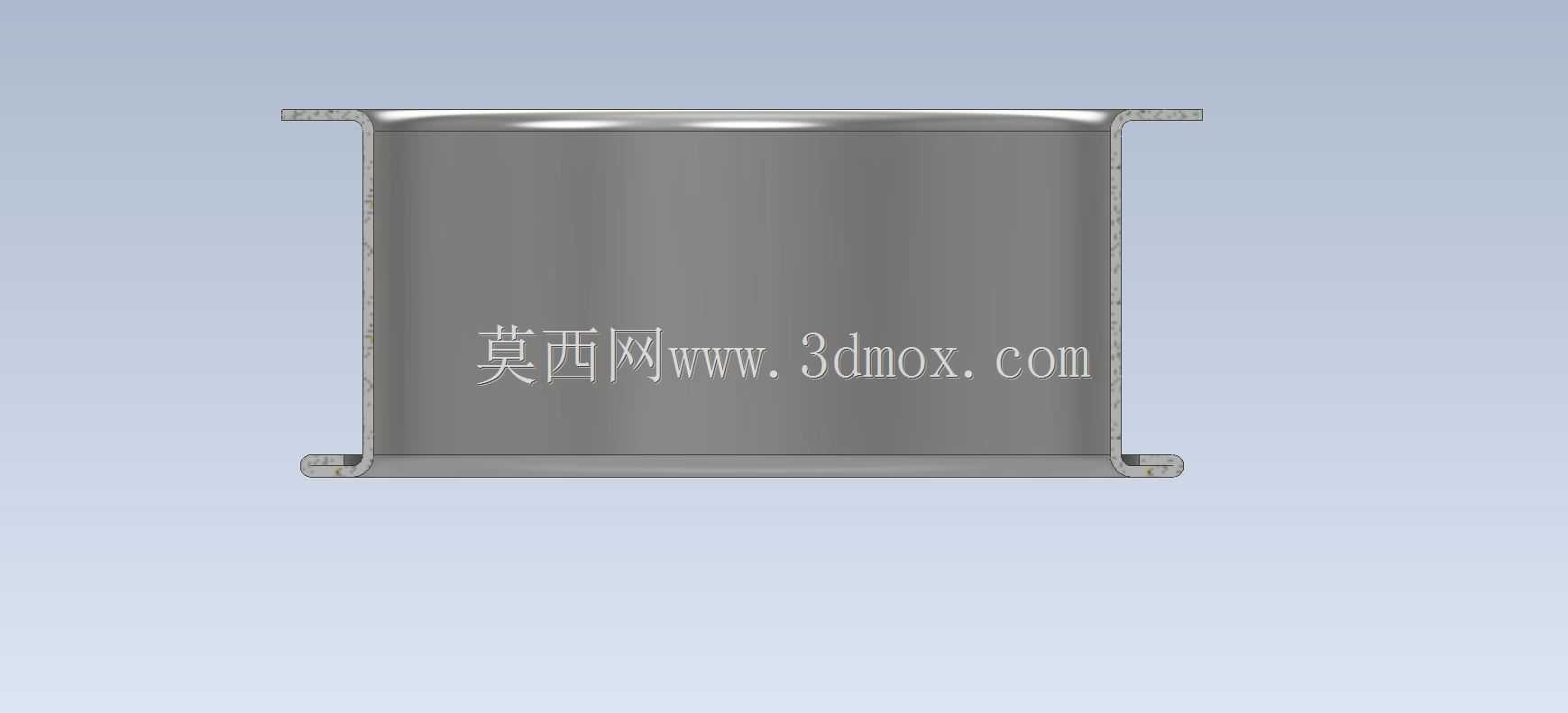

这类带双侧翻边的薄壁圆筒钣金件,在流体输送管路、小型设备通风道、线束防护套、轻载转动衬套场景中应用十分广泛,日常做设备改造、小型工装搭建时经常会碰到类似结构的需求。不同于无缝钢管切削加工的衬套,这类钣金成型的圆筒件壁厚均匀,整体重量更轻,两端的外翻边结构可以直接卡在安装孔位上,不需要额外加工定位台阶,装配时只需要将筒体穿入对应安装孔,两端翻边分别贴合安装面就能完成轴向定位,省去了轴用挡圈、锁紧螺母这类额外紧固件,在对装配空间有严格限制的小型设备内部优势非常明显。从结构功能来看,两端翻边除了定位作用,还能大幅提升薄壁筒体的径向刚度,避免纯薄壁圆筒在受径向挤压力时出现失圆变形,同时翻边的圆弧过渡结构可以消除筒体端部的锐边,

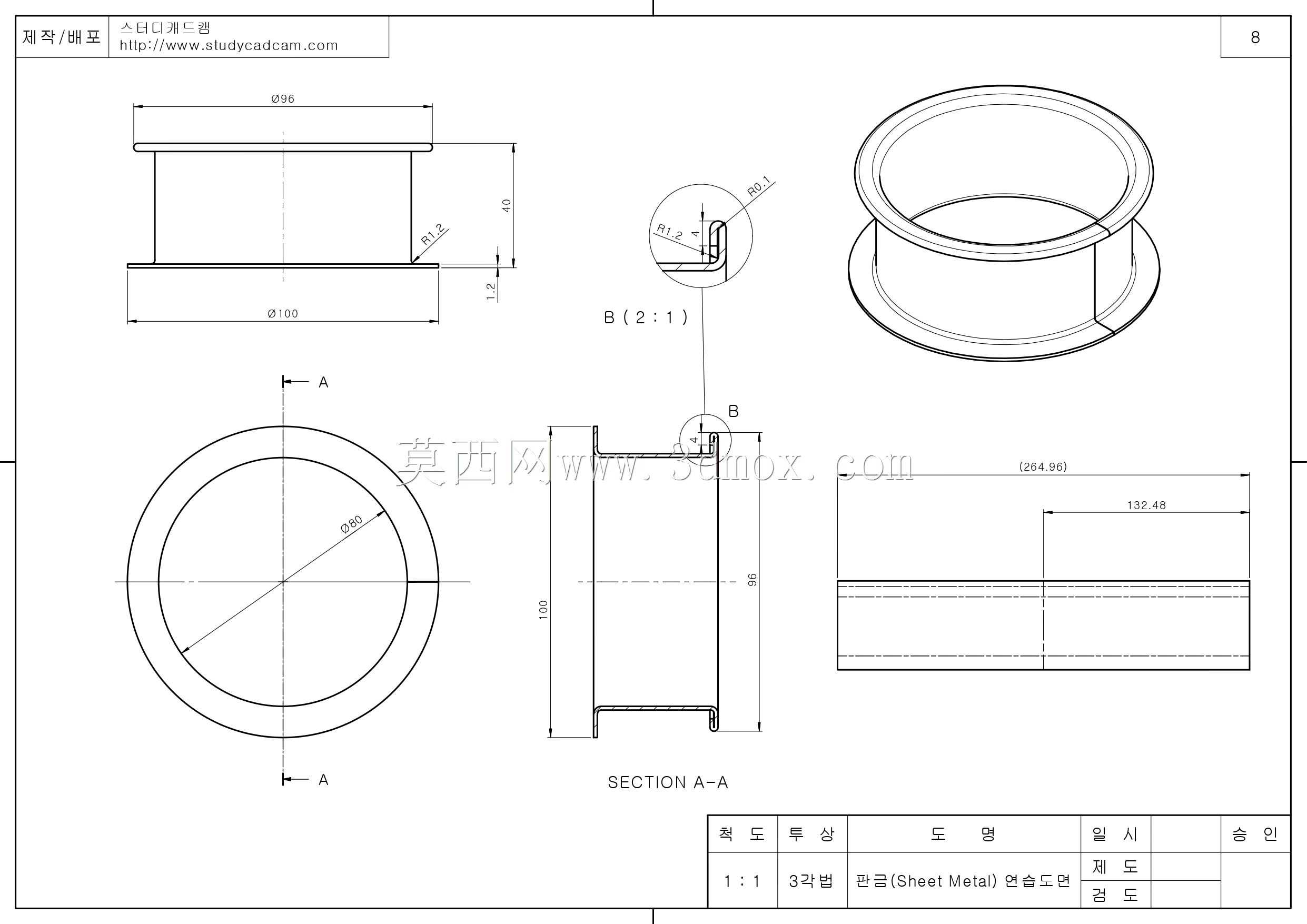

防止穿入内部的管线、线束被割破,也能避免装配时划伤操作人员。做这类钣金件的三维建模时,首先要确定筒体的通径需求,通径尺寸要匹配内部穿过的介质、线束或者配合轴的外径,预留合理的间隙避免装配干涉,筒体的轴向长度要严格匹配两个安装面之间的间距,过长会导致安装后筒体受挤压变形,过短则会让翻边无法贴合安装面,起不到定位密封的作用。建模过程中要特别注意翻边的成型工艺,翻边的高度不能超过板材极限成型高度,否则实际冲压时会出现翻边开裂的问题,翻边与筒体衔接的圆角半径要根据板材厚度设置,通常取1到2倍板厚,圆角过小会造成应力集中,长期受振动载荷时容易在衔接位置出现疲劳断裂。实际生产中这类零件一般采用薄板卷圆后焊接纵缝,再通过两端翻边模具冲压成型,

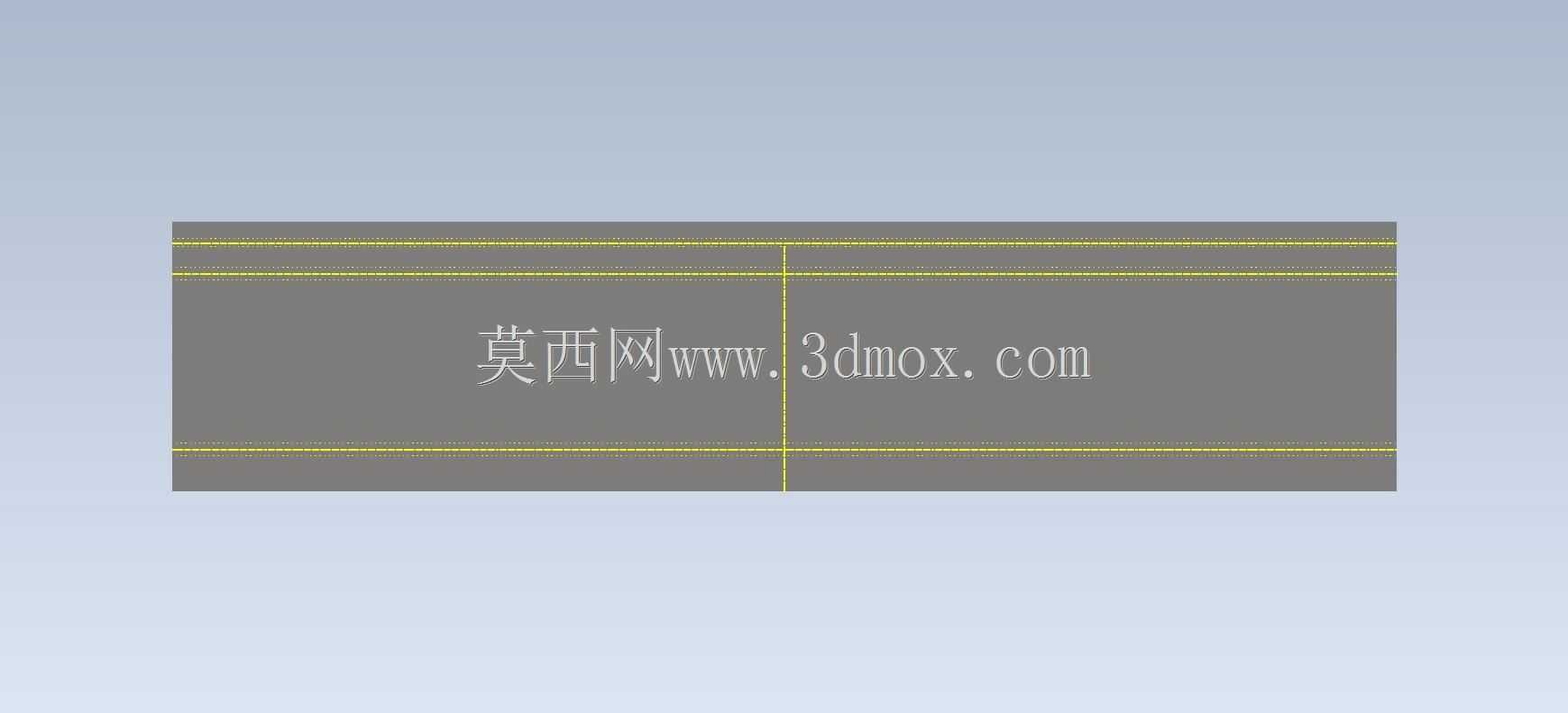

建模时需要预留焊接收缩余量,同时要保证卷圆后的筒体圆度公差,否则翻边后会出现两端翻边宽度不均匀的问题,影响装配后的贴合度。安装边界方面,这类零件的安装孔直径要略大于筒体外径,间隙控制在0.1到0.3mm之间,既能保证筒体顺利穿入,又不会因为间隙过大出现径向窜动,两端翻边的外径要大于安装孔直径至少3mm,保证足够的支撑面,避免安装后翻边被压入安装孔内。如果用于流体输送场景,还可以在翻边与安装面之间增加薄密封垫,依靠翻边的压紧力实现端面密封,不需要额外加工密封槽,简化安装面的加工工序。做钣金展开计算时,要准确扣除折弯和翻边的延伸量,保证展开下料尺寸精准,避免成型后筒体长度或者通径尺寸超差,对于新手练习来说,这类结构涵盖了卷圆、翻边、
焊缝处理等多个钣金建模核心操作,能快速掌握钣金件从成型工艺到装配需求的全流程设计逻辑,避免建模只重外形不考虑实际加工装配的问题。在实际设备维护中,这类钣金衬套更换成本极低,因为不需要复杂的机加工序,通过常规钣金工艺就能快速制作,适合小批量定制或者设备应急维修场景,相比机加工的铜套、钢套,在无强磨损的轻载工况下完全可以满足使用需求,同时大幅降低零件成本和加工周期。
