角度V型定位块结构设计方案

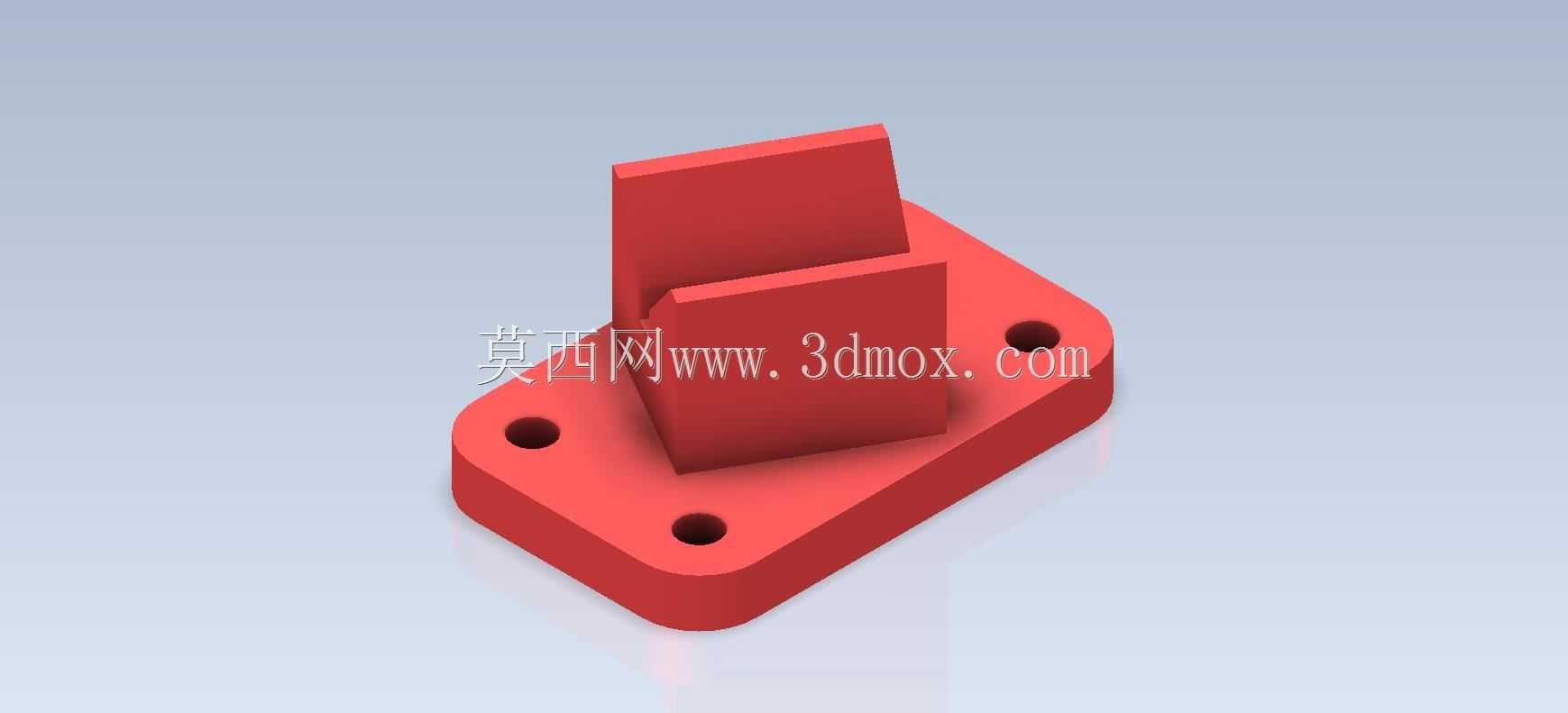

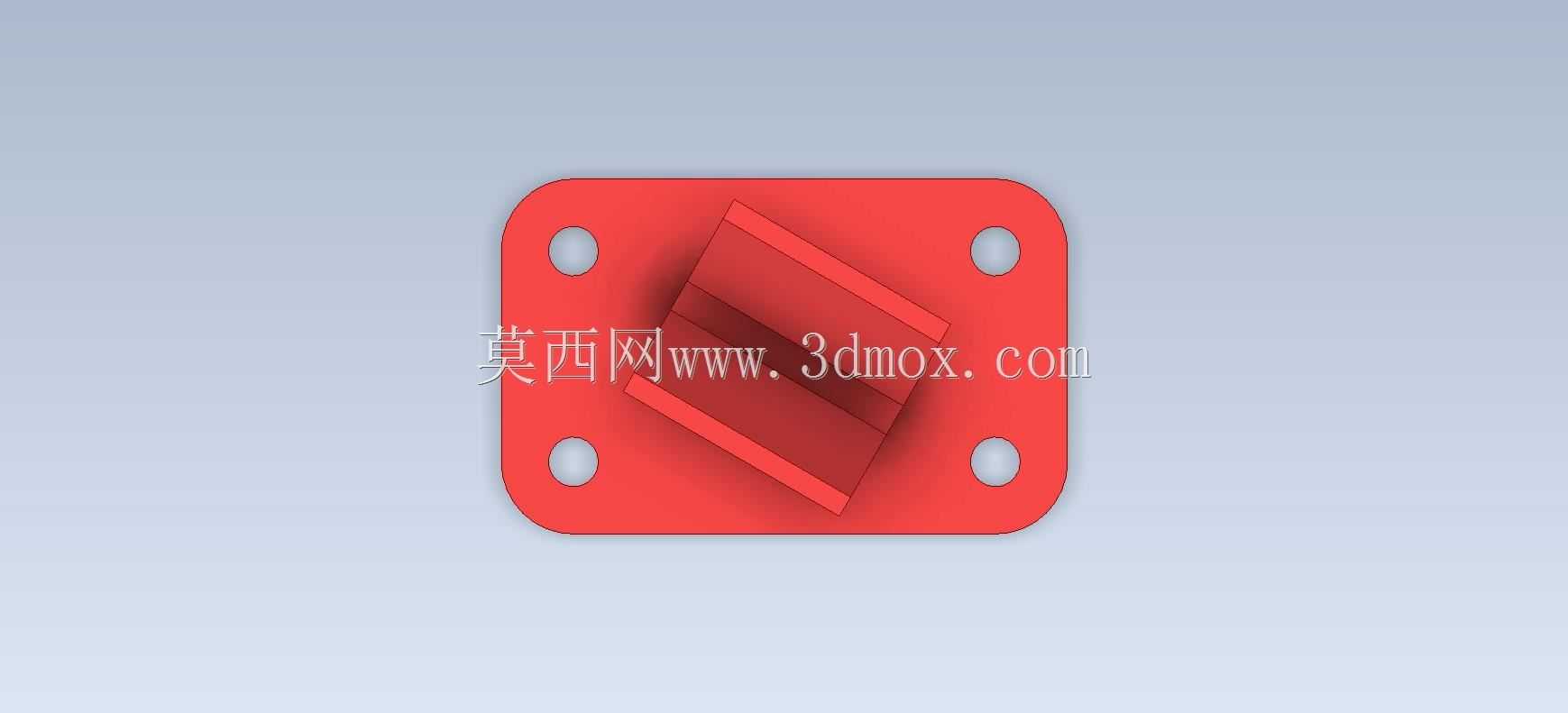

　　在机械加工与工装夹具的实际应用场景中，角度V型块是轴类、异形角度类零件装夹定位环节的核心基础零件，这类零件广泛应用于铣床、磨床、钻床的工序装夹，以及三坐标测量过程中的工件定位支撑，能够快速限制工件的转动与平动自由度，保证加工或检测过程中工件的位置精度。这款角度V块采用一体化底座加双角度定位立板的结构形式，整体为一体式成型设计，避免了拼接式结构带来的装配间隙误差，在长期反复装夹的工况下能保持更稳定的定位精度。从结构设计思路来看，底座采用带圆角的矩形板式结构，底座上对称设置两个通孔安装位，安装孔的位置避开了上方定位立板的受力传导路径，安装时可通过内六角螺栓直接将V块固定在机床工作台或者专用夹具基板上，

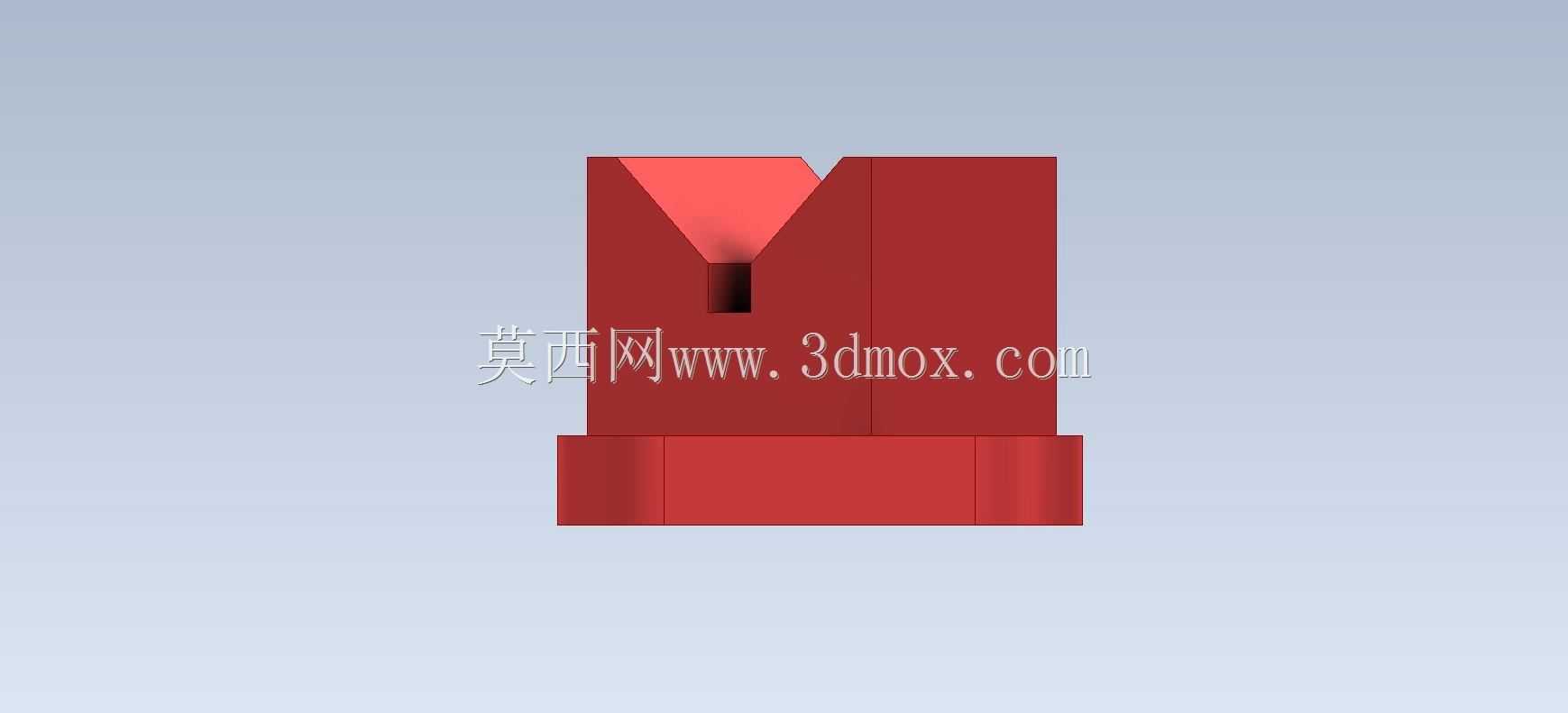

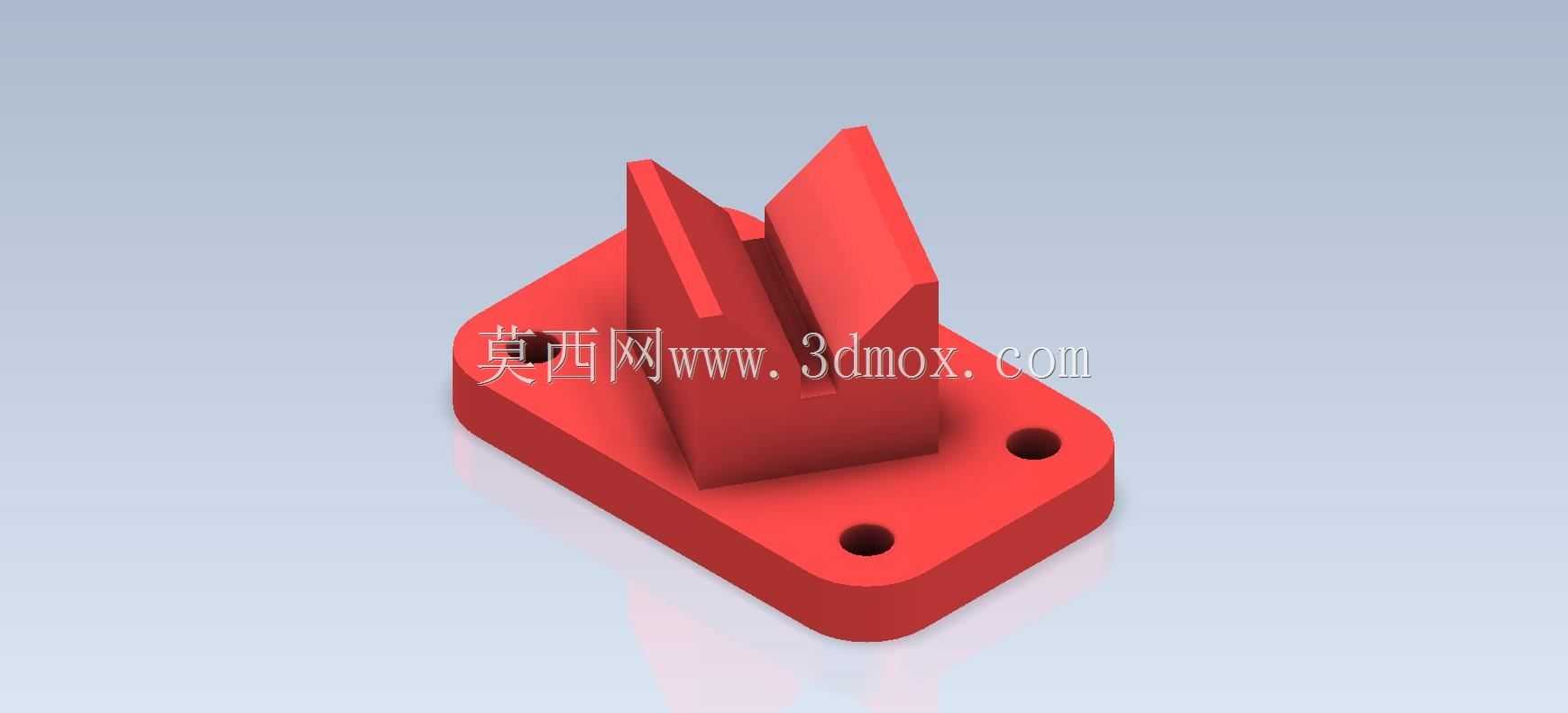

　　安装孔的沉台设计能够让螺栓头部完全沉入底座平面以下，不会突出底座表面干涉工件放置，也避免了螺栓头部受工件磕碰损坏。底座的边缘全部做了R圆角处理，一方面是消除加工过程中的锐边毛刺，防止操作人员装拆时被划伤，另一方面也能减少零件热处理过程中的应力集中，降低零件淬火变形开裂的风险。上方的双立板形成特定角度的V型定位槽，槽口的角度经过精确计算，能够适配对应角度的斜面类零件或者小直径轴类零件的定位，立板的厚度经过受力校核，在承受工件装夹的压紧力时不会发生侧向形变，立板与底座的衔接位置做了加强过渡处理，避免应力集中导致的根部断裂问题。从安装边界来看，底座的长宽尺寸适配常规小型工装的安装间距，两个安装孔的中心距符合通用夹具的孔位标准，

　　不需要额外加工转接板就能直接适配多数现有工作台的T型槽间距，整体高度控制在小型零件装夹的合理区间，不会因为过高导致装夹后工件悬伸过长产生振刀，也不会因为过低导致加工刀具与夹具底座发生碰撞。在实际使用过程中，这款V块既可以单独作为定位元件使用，配合压板完成工件的压紧固定，也可以成对使用，支撑长轴类零件的两端，完成轴类零件的键槽加工、外圆磨削等工序的定位。V型定位面的表面粗糙度设计要求达到精加工级别，减少定位面与工件表面的接触间隙，保证定位的重复精度，底座的安装底面要求平面度控制在合理公差范围内，安装后不会出现翘曲问题，保证定位面与安装基准的垂直度、角度公差符合工序要求。设计过程中还考虑了零件的加工工艺性，整体结构没有复杂的倒扣特征，

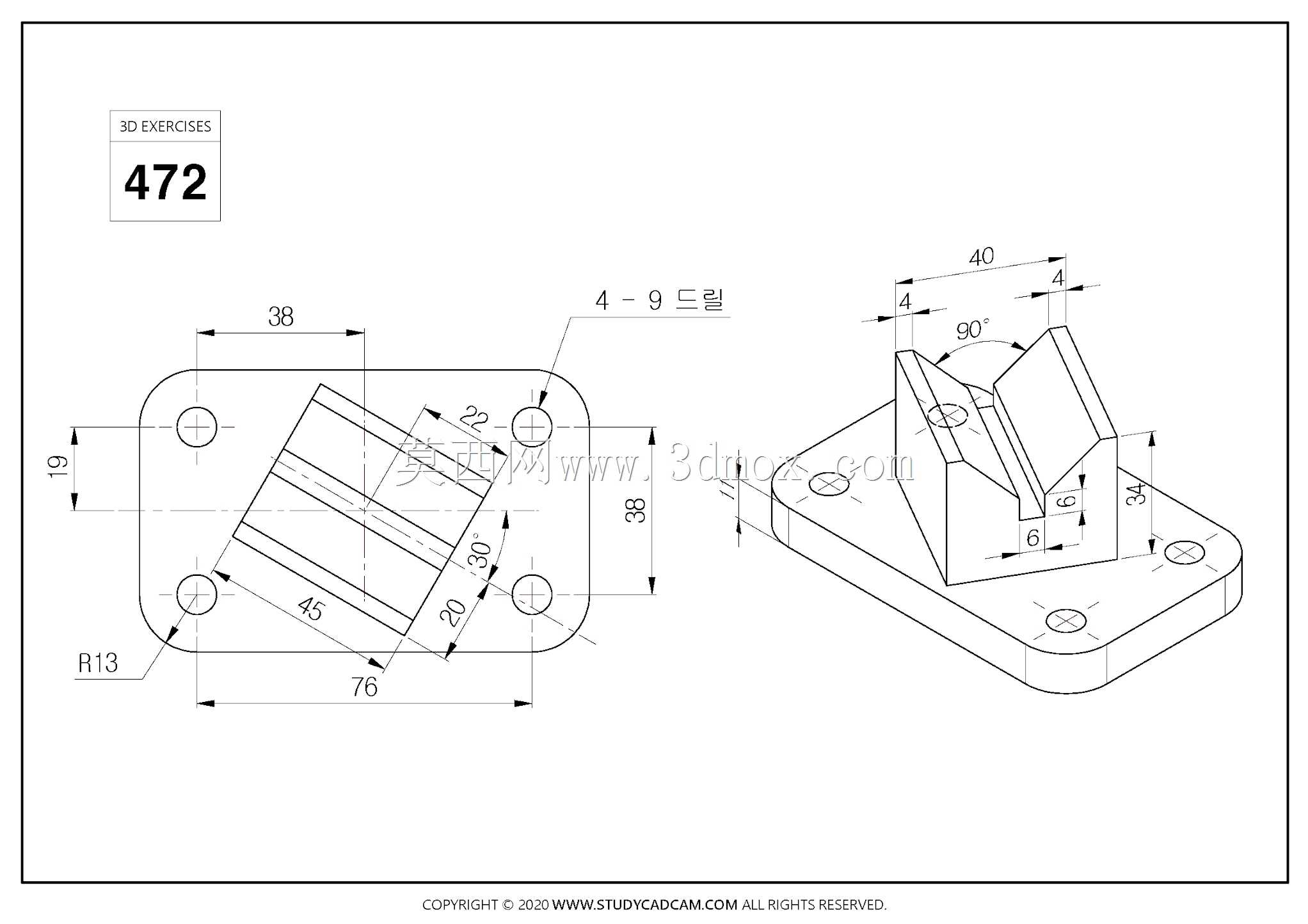

　　采用常规的铣削、磨削加工就能完成全部工序，不需要特殊的定制刀具，加工成本可控，适合作为工装标准件进行批量制作，也适合作为三维建模练习的典型案例，帮助初学者掌握带安装孔、加强结构、角度特征零件的建模思路，理解工装夹具设计中定位基准、安装边界、受力传导的核心设计逻辑。在检测场景中，这类V块也可以作为测量辅助工装，放置在三坐标测量机的平台上，对带斜面的异形零件进行支撑定位，方便测头采集零件各个面的尺寸数据，避免测量过程中工件移位导致的测量误差。不同于普通的90度V型块，这款带特定角度的V块能够适配特殊角度斜面零件的定位需求，填补了常规标准V块无法覆盖的角度定位场景，在小型精密零件的加工与检测工序中有着很高的实用价值。
