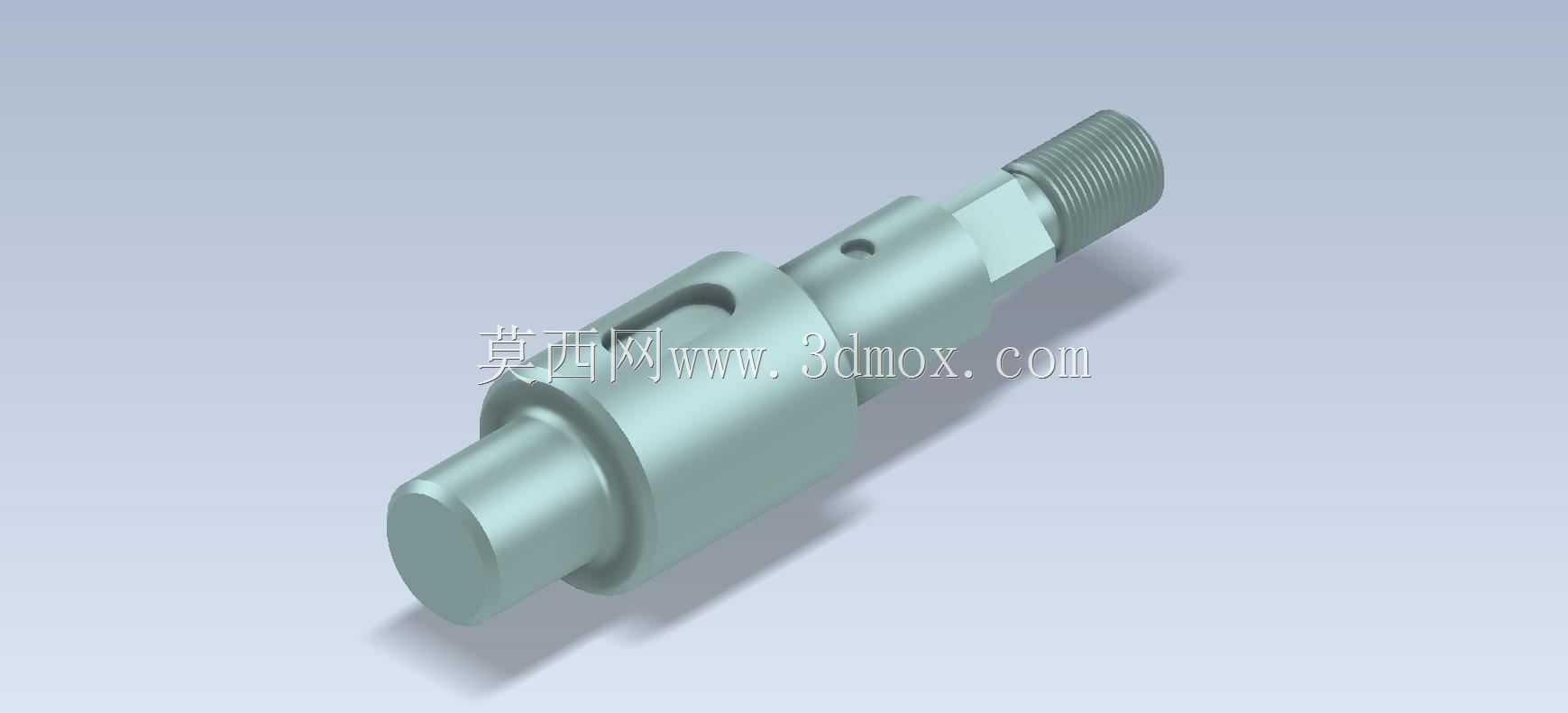

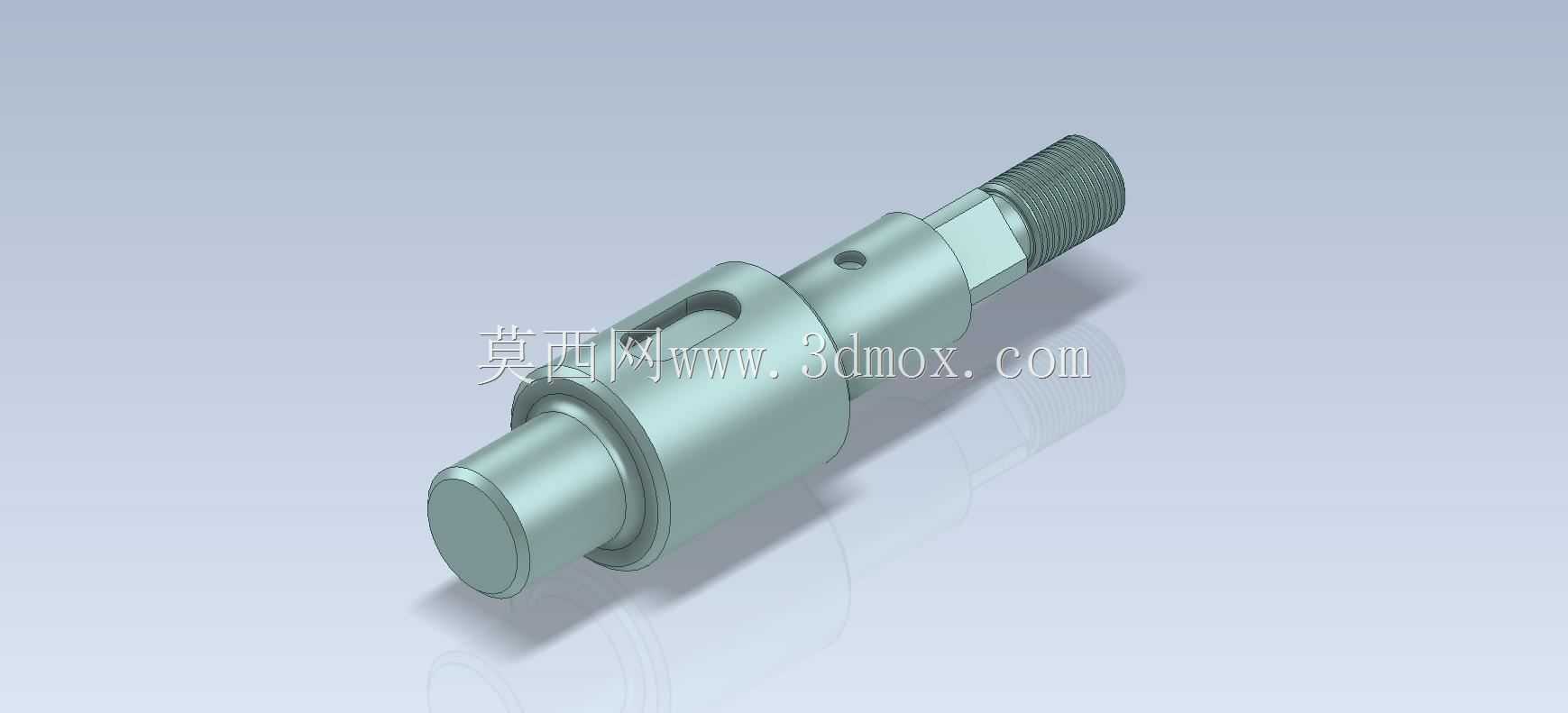

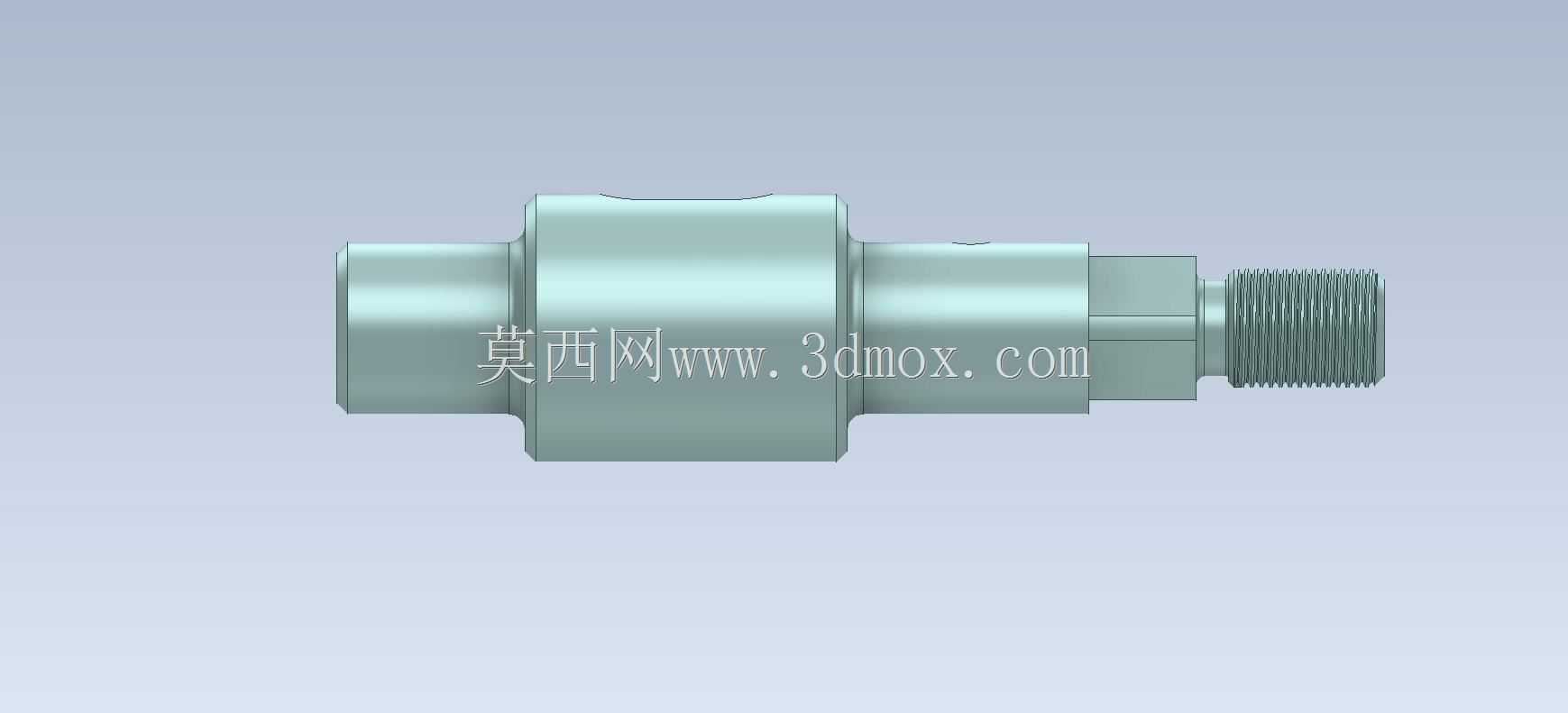

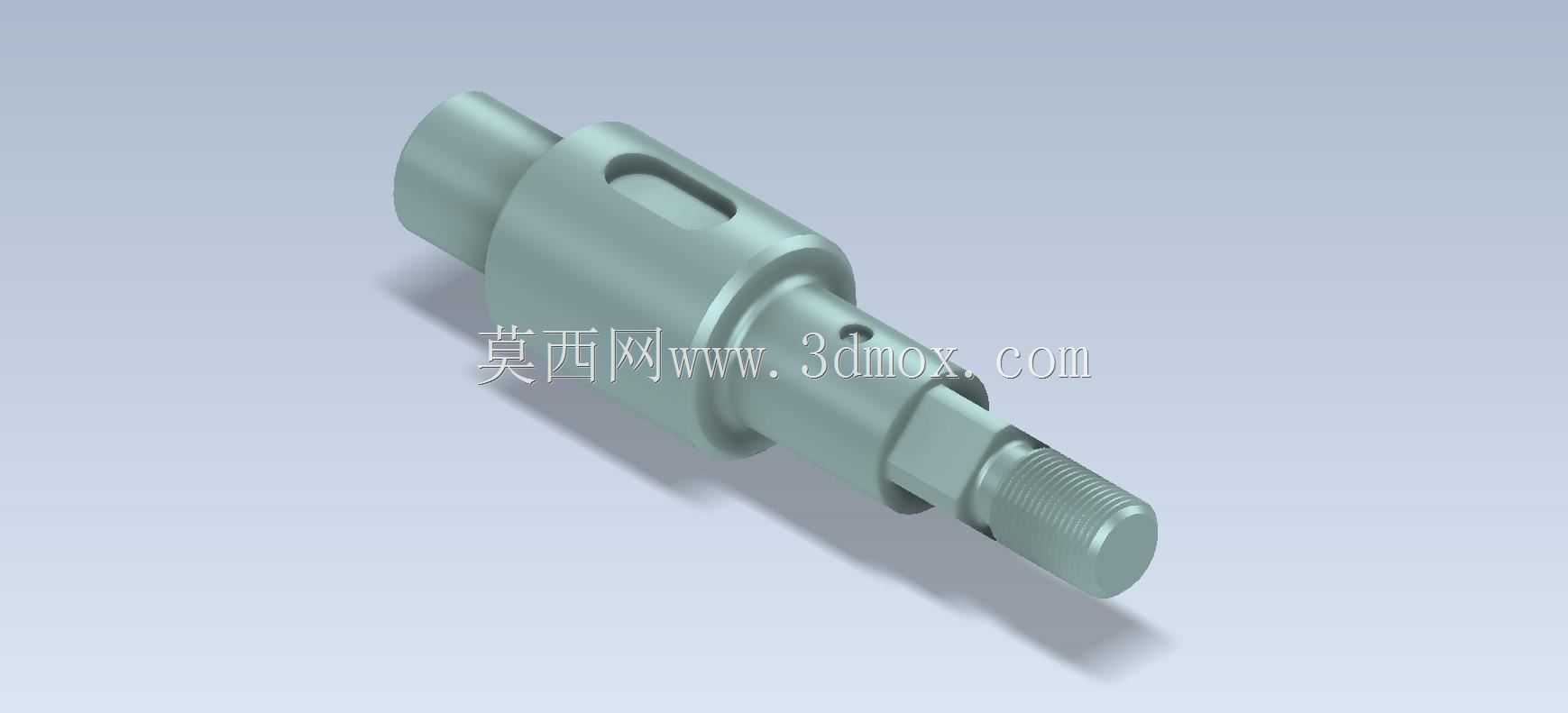

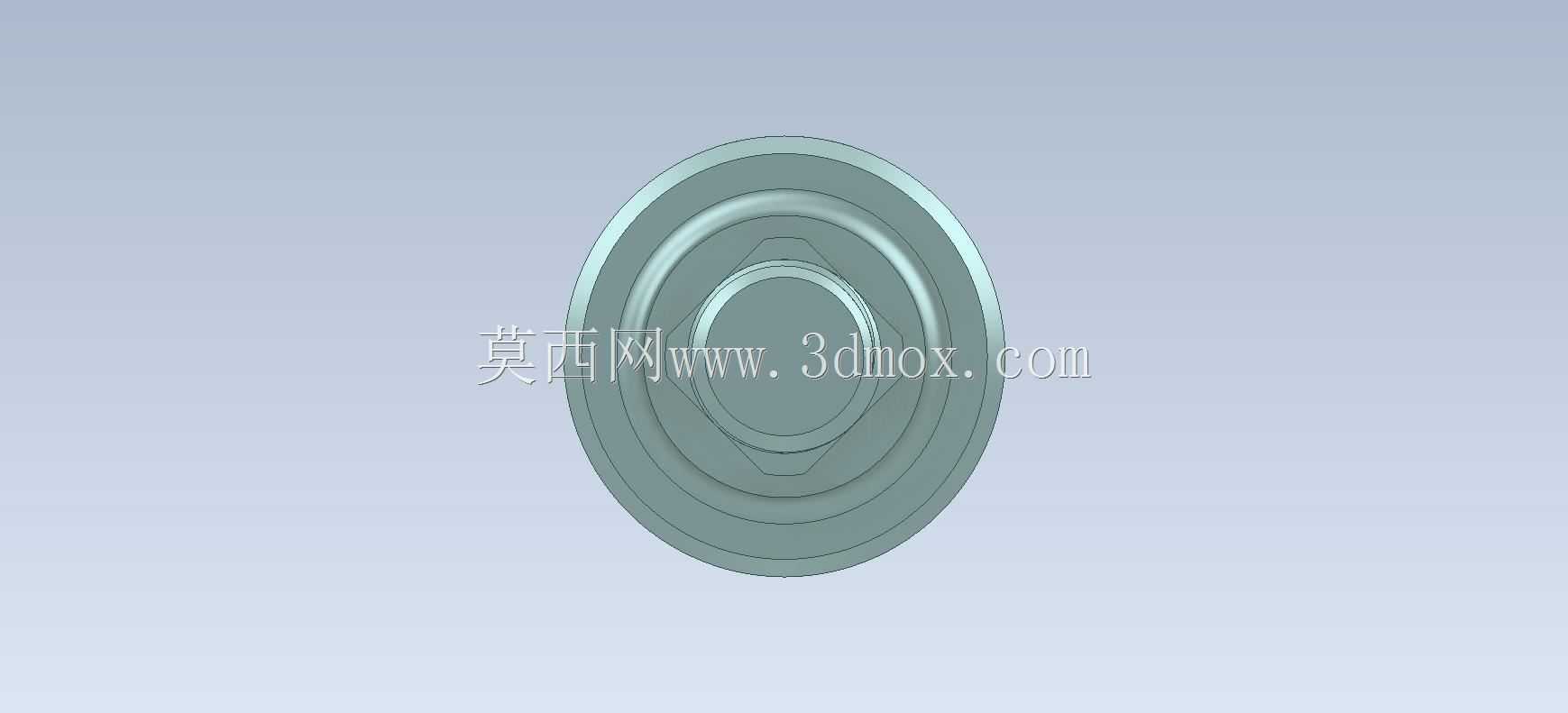

带螺纹段与定位槽的阶梯传动轴结构

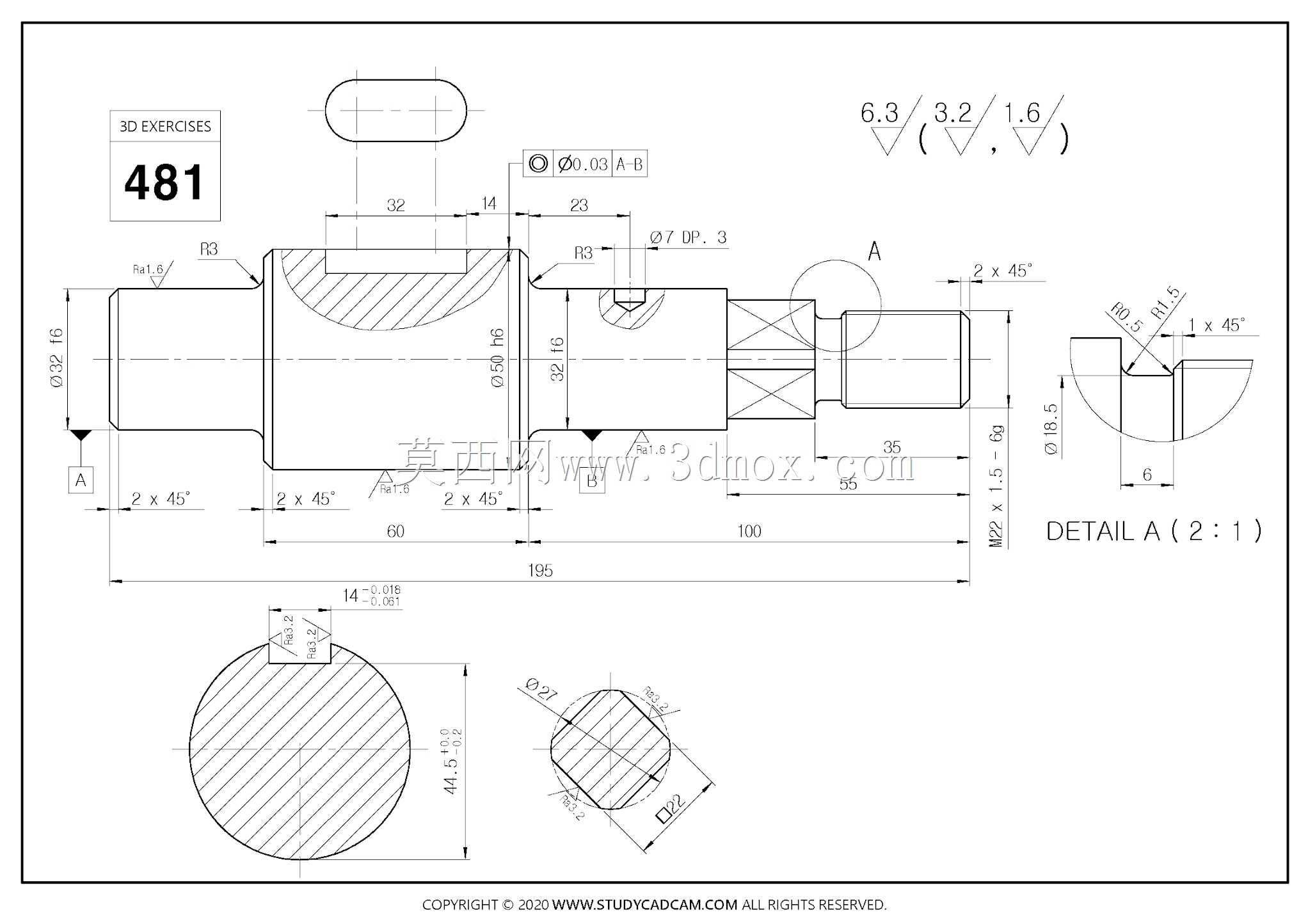

　　这类阶梯轴结构在中小功率传动系统中应用十分普遍，常见于小型动力输出单元、进给机构、轻工设备的传动链路中，承担扭矩传递、零部件定位支撑的核心作用。从结构细节来看，轴身采用多段阶梯设计，不同轴径的台阶面直接作为安装轴承、传动轮、隔套的轴向定位基准，省去了额外的定位轴套调整环节，能有效压缩装配后的轴向累计误差，提升传动链路的同轴度。轴端加工的外螺纹段，主要用于配合锁紧螺母实现端部安装件的轴向锁固，避免设备启停、正反转切换时传动件出现轴向窜动，螺纹段的收尾处设计有退刀槽，既符合车削加工的工艺要求，也能避免螺母锁紧时出现螺纹咬合不到位的问题。轴身铣削的扁位结构，是为了适配带键槽或者卡口的传动件，实现周向扭矩传递，相比单独加工普通平键槽，

　　这种扁位结构在小扭矩传动场景下加工更便捷，装配时无需额外配置平键，也能避免键槽加工带来的轴身应力集中问题。轴身上开设的径向小孔，主要用于穿装定位销或者润滑油路通道，若作为定位销孔使用，可配合销钉实现轴上零件的周向防转，若作为油孔则可在高速运转时为配合的轴承衬套提供润滑油通路，降低配合面的磨损速率。轴身中部的环形凹槽，主要用于安装卡簧或者密封件，当安装孔用卡簧时可实现相邻零件的轴向限位，若安装O型密封圈则可阻挡传动腔体内的润滑油外泄，同时阻挡外部粉尘进入配合面。从安装边界来看，各段轴径的公差需要根据配合属性调整，与轴承内圈配合的轴段需采用过渡配合公差，与传动轮配合的轴段可采用间隙配合便于拆装，螺纹段的大径需比相邻轴段略小，

　　避免装配时刮伤配合件的内孔表面。设计这类轴结构时，需要重点关注各台阶处的圆角过渡，避免直角台阶造成应力集中，在交变载荷工况下出现轴身断裂的风险，同时各加工面的粗糙度需要匹配使用场景，配合面粗糙度需控制在Ra1.6以内，非配合面可放宽至Ra6.3以降低加工成本。在实际选型应用中，这类轴可适配转速在3000rpm以内、传递扭矩不超过50N·m的传动场景，装配时需要先确认各轴段的同轴度误差控制在0.02mm以内，避免高速运转时出现轴系跳动过大、轴承发热过快的问题。轴的材质通常选用45号钢调质处理，表面硬度可达到HB220-250，兼顾强度与韧性，若用于腐蚀环境则可替换为不锈钢材质，相应调整热处理工艺提升表面耐磨性。
