立式带座滑动支撑支架结构设计

　　在自动化输送线、小型工装滑台、可调式工位夹具的导向支撑环节，这类立式带座滑动支架是承担滑动副承载、导向定位的核心基础零件，区别于普通的固定式安装座，它需要同时兼顾安装基面的固定可靠性、滑动配合面的运动顺畅性，以及侧向载荷下的结构抗形变能力。从实际应用场景来看，这类支架常配套直线光轴、滑动导杆使用，在小型非标设备的行程调节机构、物料推送机构的导向端，承担滑动件的侧向支撑，避免导杆在长行程推送过程中出现挠曲变形，保证推送动作的直线度精度。

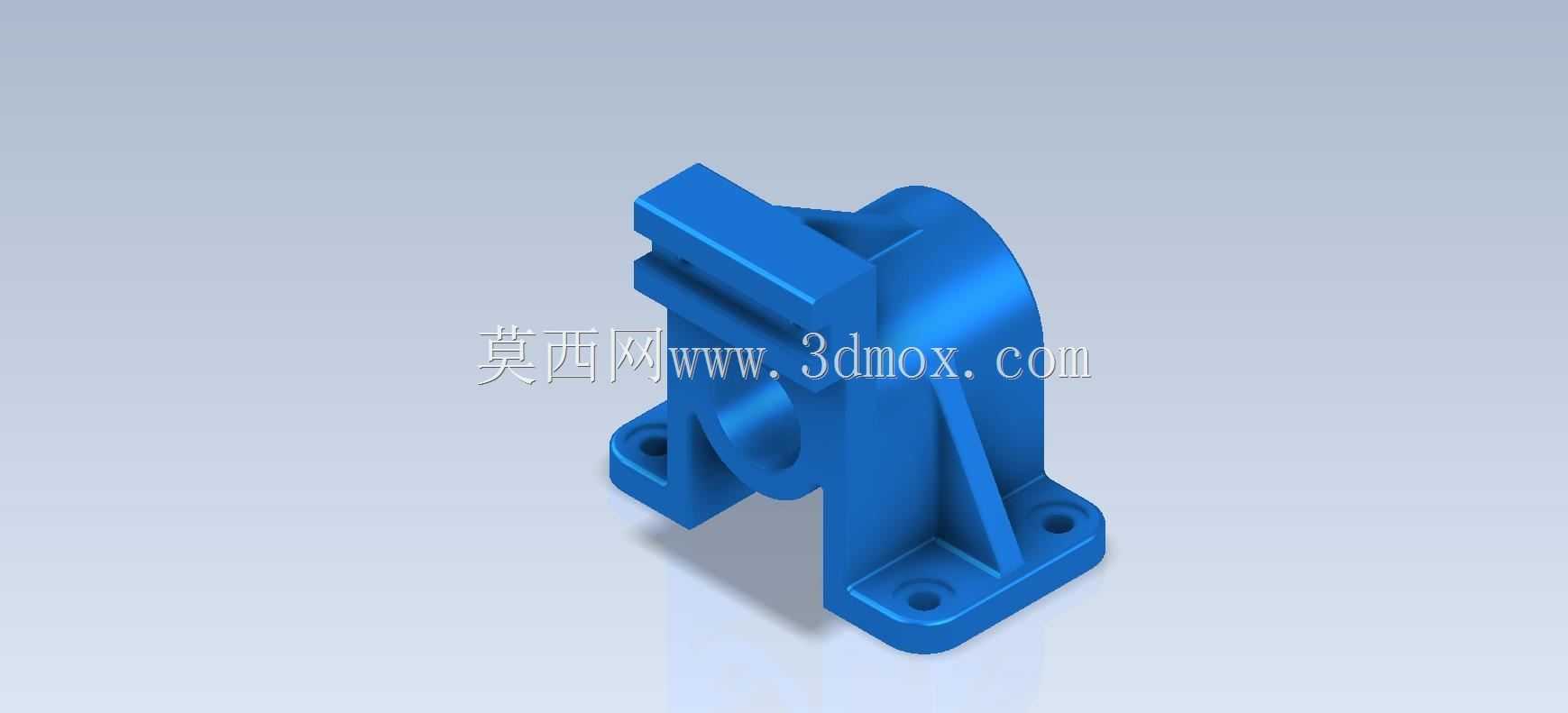

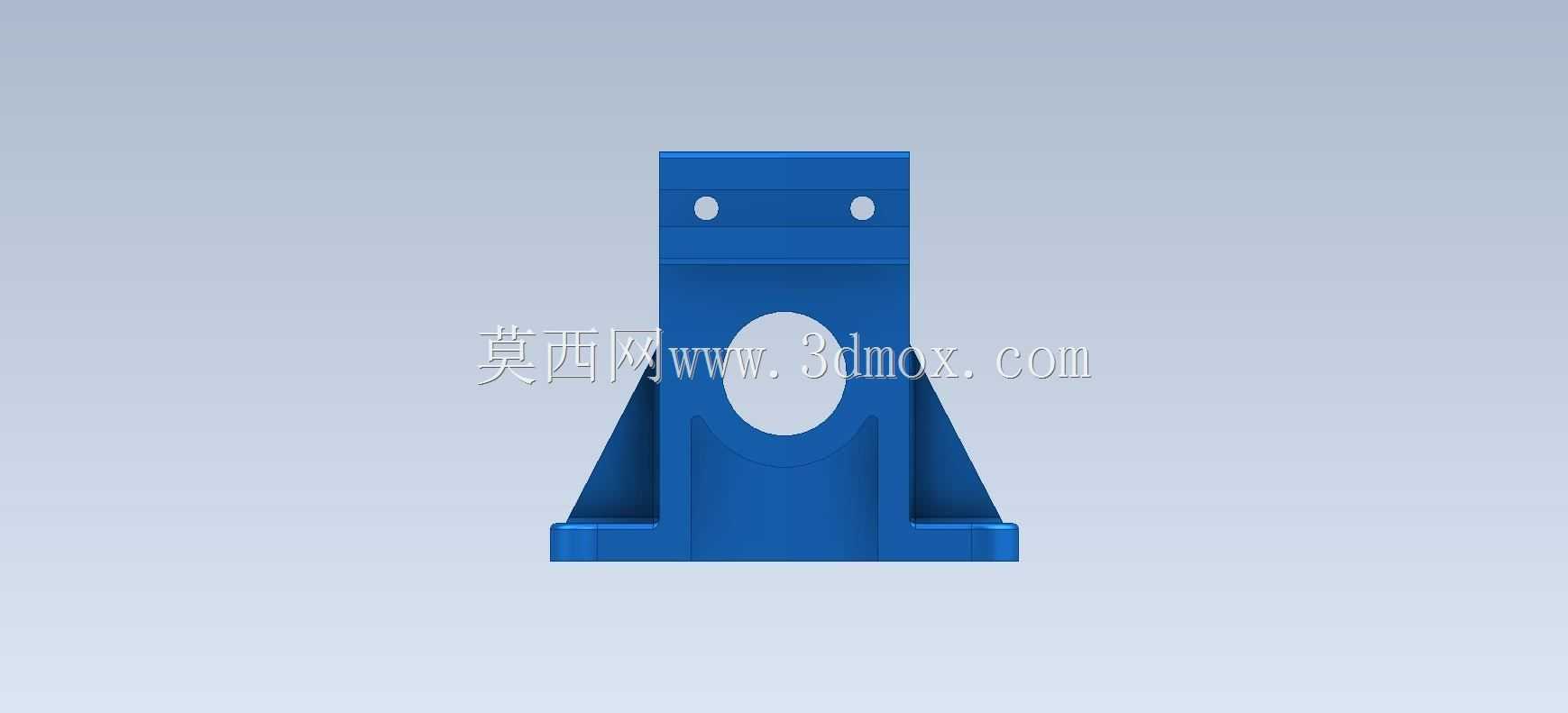

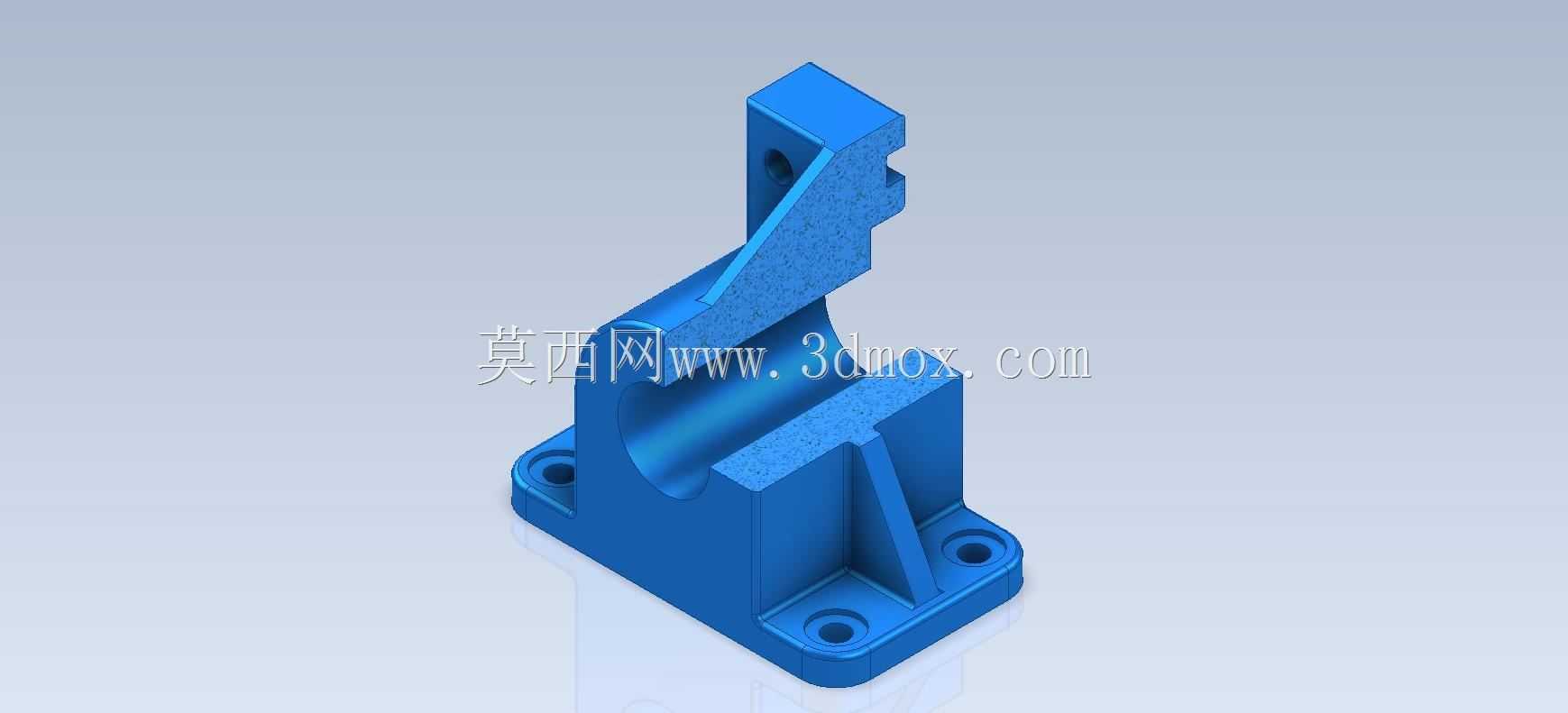

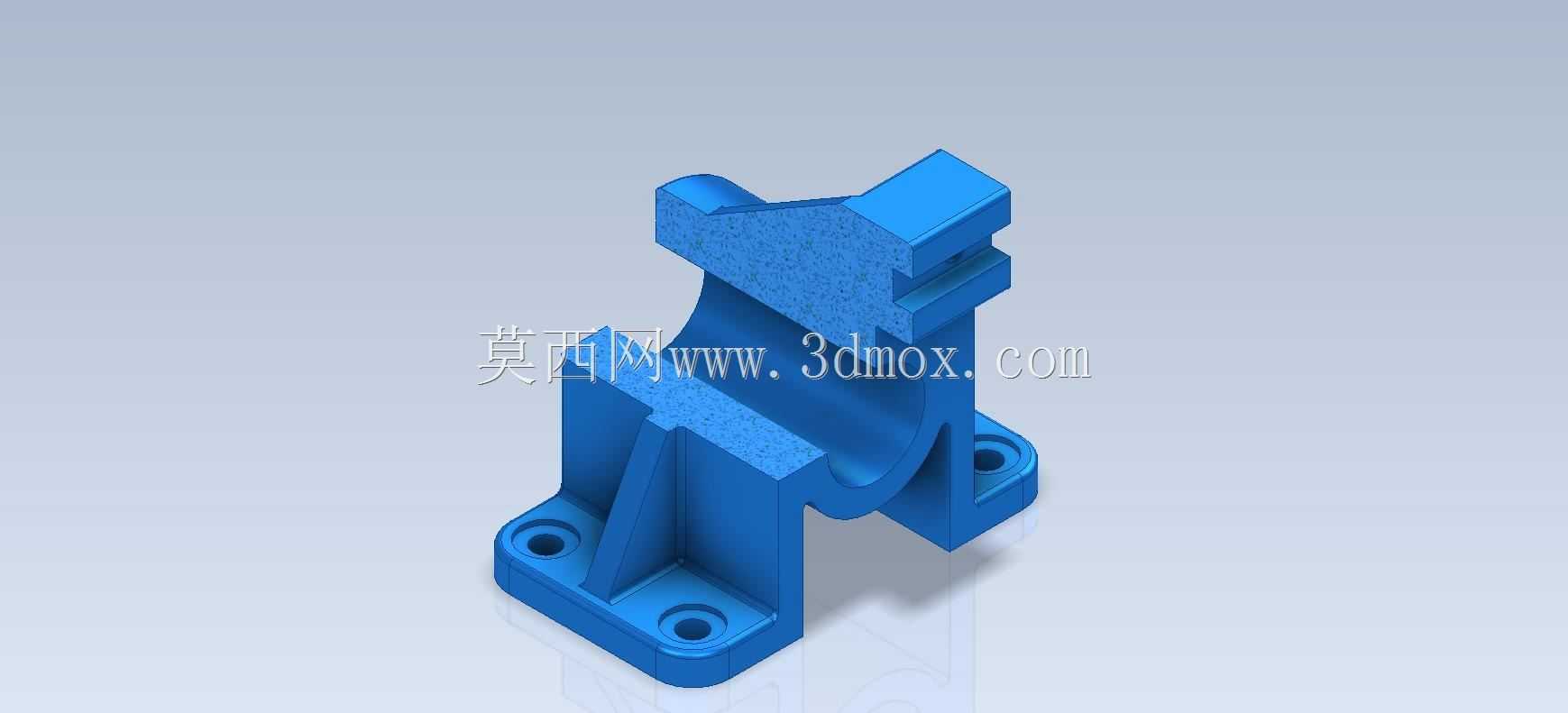

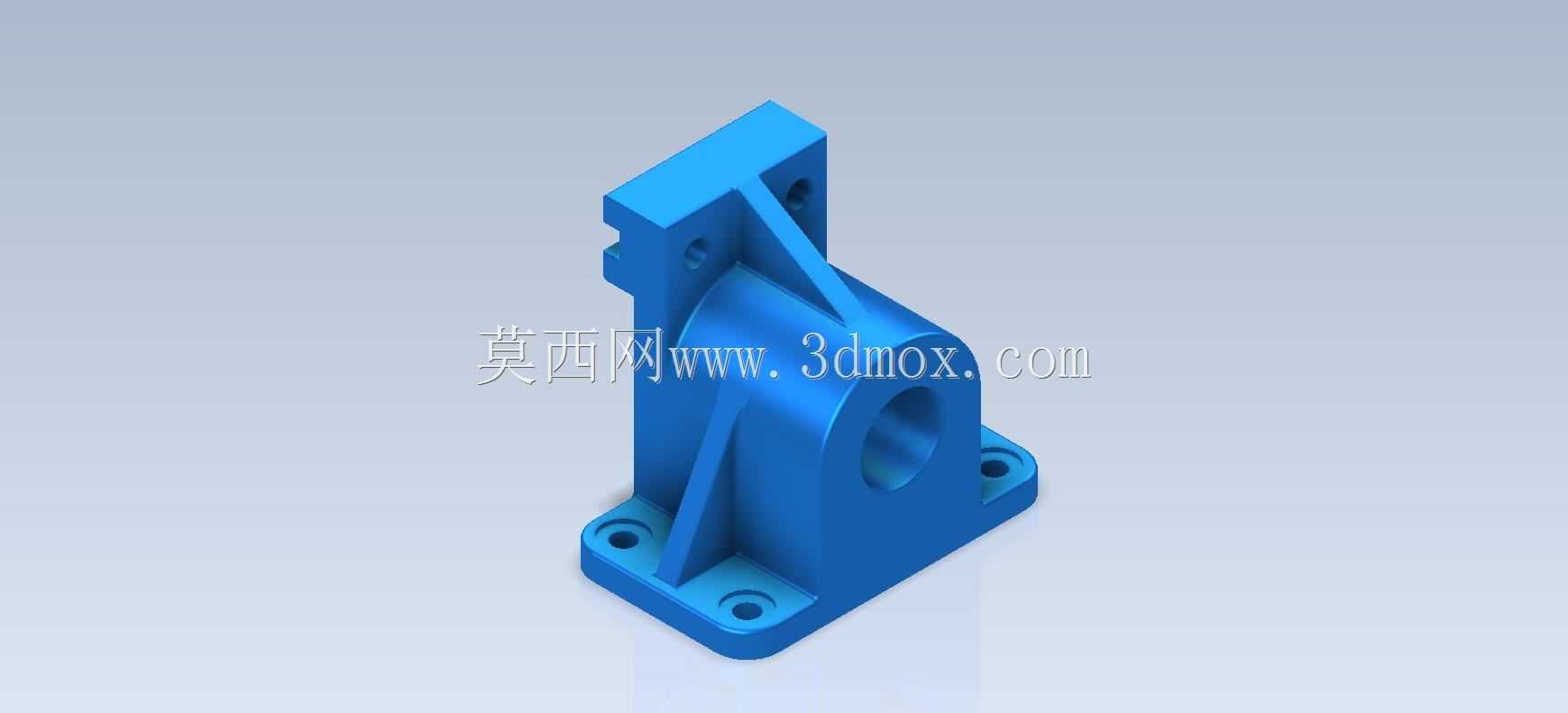

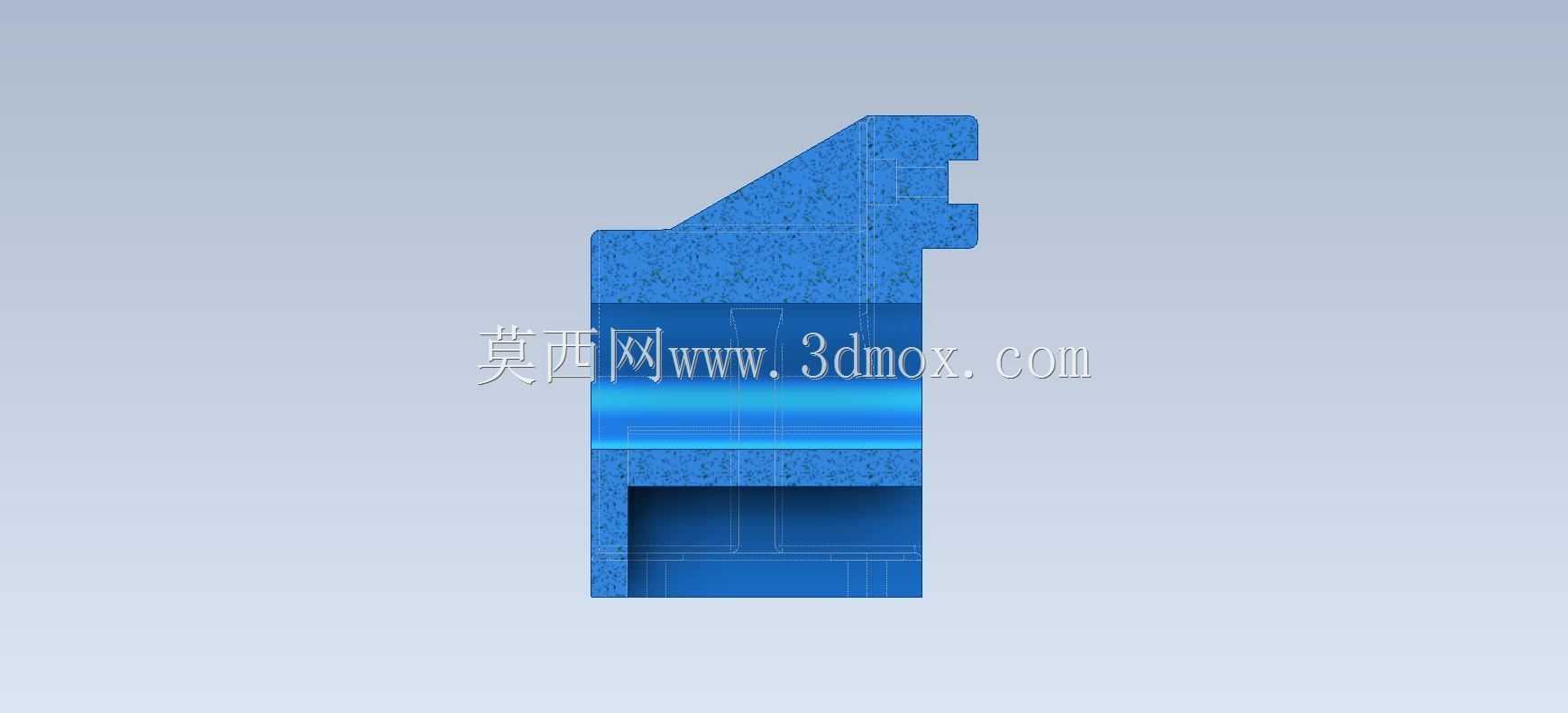

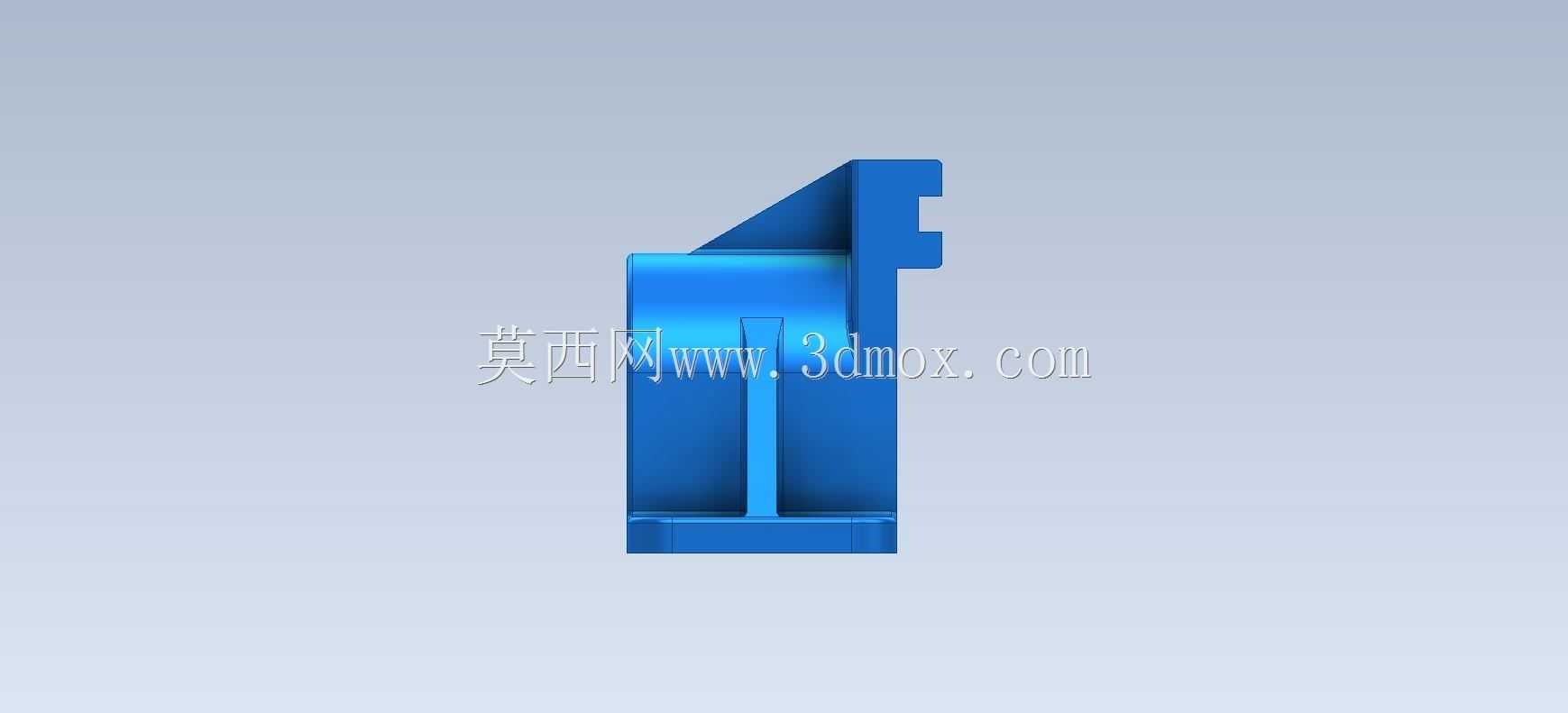

　　从结构功能特性来看，零件底部为方形安装法兰，法兰面预留四个沉头安装孔，可直接通过内六角螺栓固定在设备的安装基板或者铝型材框架的T型槽面上，沉孔设计能够保证螺栓头完全沉入法兰平面，不会出现凸起干涉滑动件运动的问题；主体为立式支撑臂结构，臂身与底部法兰之间设置了三角形加强筋，分别布置在臂身的两个垂直侧面，能够有效抵消滑动副传递过来的侧向倾覆力矩，避免支架在承受偏载时出现根部断裂的问题；臂身上部集成了带通孔的滑动支撑座，通孔为光孔设计，内孔表面预留了加工余量，实际生产中可根据配套导杆的直径进行精镗加工，保证与导杆的配合间隙控制在合理范围，既不会因为间隙过大导致导向晃动，也不会因为间隙过小出现滑动卡滞。上部安装端同样预留了两个侧向的螺纹安装孔，可用于安装紧定螺钉，对穿入通孔的导杆进行轴向锁紧固定，也可以安装油杯，为滑动配合面定期加注润滑脂，降低滑动摩擦带来的磨损。

　　在设计思路上，这类练习模型完全遵循实际机械加工的工艺逻辑，没有设置无法加工的倒扣或者封闭内腔结构，所有的安装孔均为垂直或者水平方向的直孔，普通立式加工中心一次装夹即可完成除了背面安装孔之外的全部加工工序，二次装夹翻转工件即可完成剩余孔位加工，不需要定制特殊工装夹具，加工成本可控。结构上做了等强度优化，在应力集中的拐角位置都设置了铸造圆角或者加工倒角，既避免了热处理环节出现应力开裂的问题，也能够减少装配过程中尖锐棱边划伤操作人员的风险。臂身的厚度经过受力校核，在承受常规500N以内的侧向载荷时，臂身的最大形变量能够控制在0.02mm以内，完全满足普通非标设备的导向精度要求。

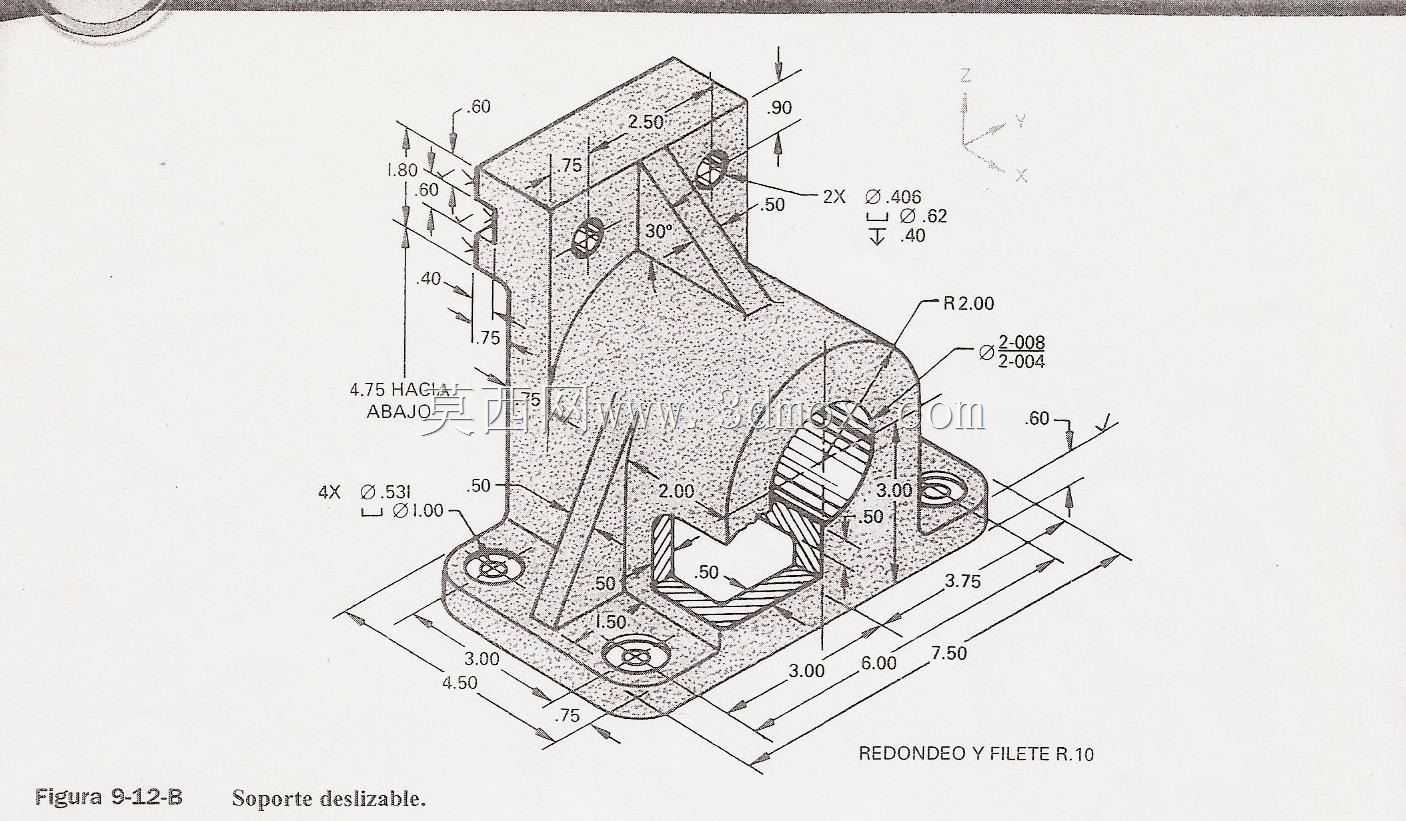

　　从安装边界尺寸来看，底部方形法兰的边长尺寸适配常用的40系列、80系列铝型材的安装孔距，四个安装孔的孔位与铝型材端面的安装孔完全匹配，不需要额外加工转接板即可直接安装；支撑臂的整体高度控制在常规滑动导向支架的常用尺寸区间，上部滑动孔的中心高度与常见的小型气缸、直线模组的输出轴中心高匹配，能够直接对接不需要额外调整高度；上部滑动通孔的直径覆盖了常用的导杆直径规格范围，可根据实际使用需求选配不同直径的导杆，适配不同负载等级的滑动机构。零件的整体壁厚均匀，不管是采用铸造毛坯后机加工的工艺，还是采用整块铝料直接铣削加工的工艺，都不会出现壁厚差异过大导致的加工变形问题，毛坯材料可选铸铁或者6061铝合金，铸铁材质的耐磨性更好，适合长期高频滑动的工况，铝合金材质重量更轻，适合对设备整体重量有要求的移动工位设备。

　　在实际选型使用过程中，需要注意安装基面的平面度要求，如果安装基面平面度超过0.1mm，强行锁紧螺栓会导致支架主体出现形变，进而导致上部滑动孔的圆度超差，出现导杆滑动卡滞的问题，因此安装前需要对安装基面进行铣平处理，或者在法兰面与安装基面之间加装调整垫片，保证支架安装后滑动孔的轴线与滑动方向保持平行。另外在滑动配合的选择上，如果是无油润滑的工况，可以在内孔镶嵌铜套或者自润滑轴承，进一步提升耐磨性能，如果是低速轻载的工况，也可以直接使用加工后的光孔与导杆配合，定期加注润滑脂即可满足使用需求。这类支架的结构通用性极强，通过调整上部通孔的直径、支撑臂的高度、底部法兰的安装孔距，就可以衍生出适配不同安装场景的系列化零件，是三维建模初学者练习实体建模、加强筋绘制、孔位特征设计的典型案例，能够帮助初学者快速掌握机械零件从功能需求到结构落地的设计逻辑，理解工艺可行性对结构设计的约束作用，避免设计出只能看不能实际加工生产的理想化模型。
