三通式截止阀体结构三维建模练习

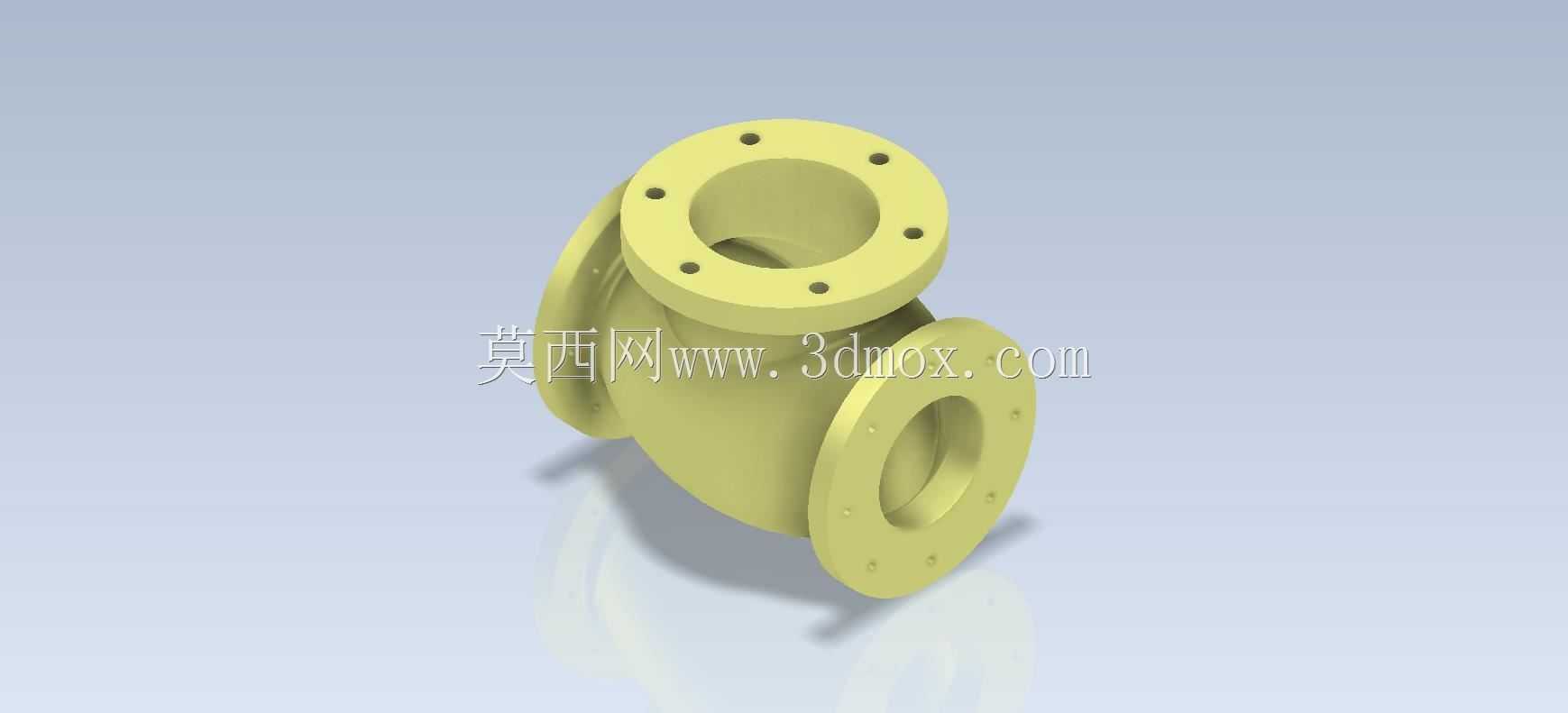

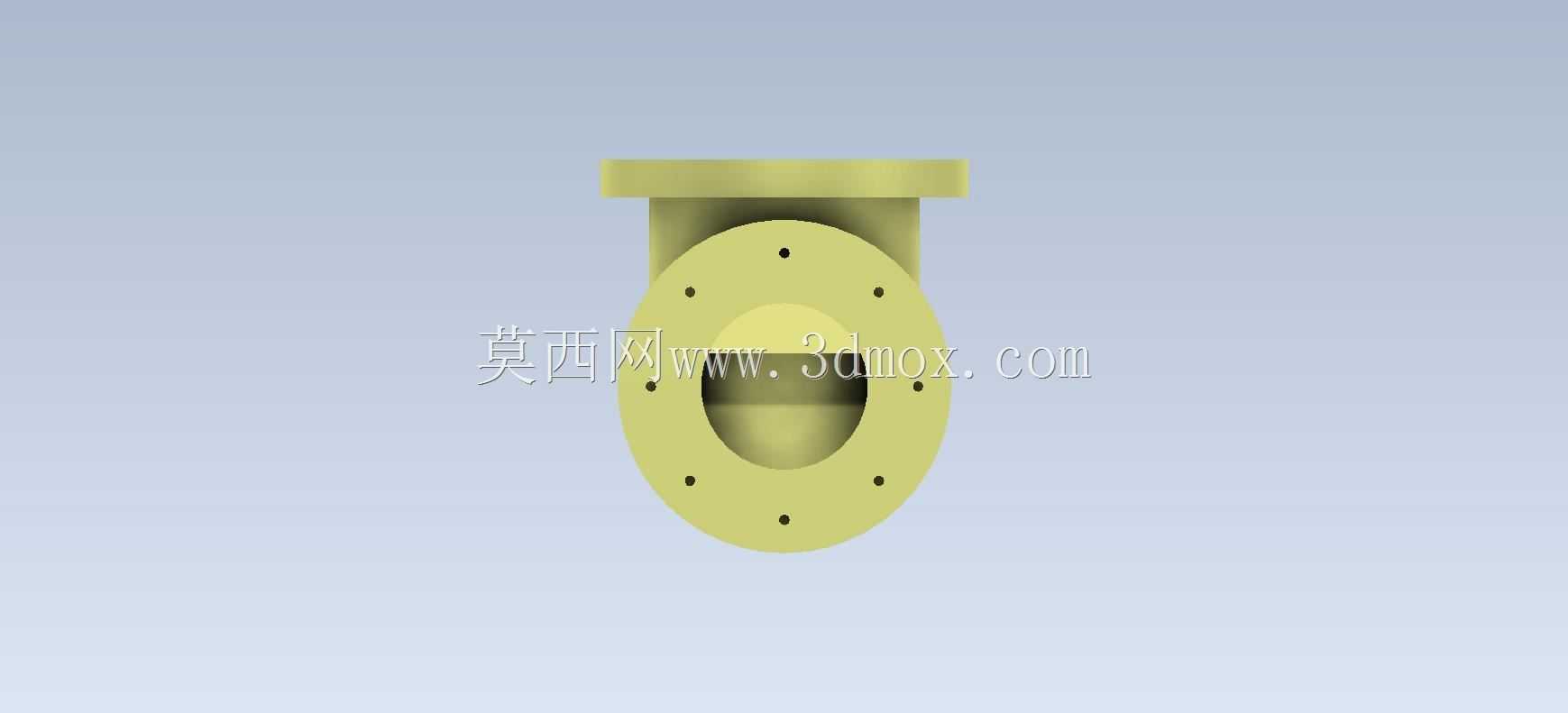

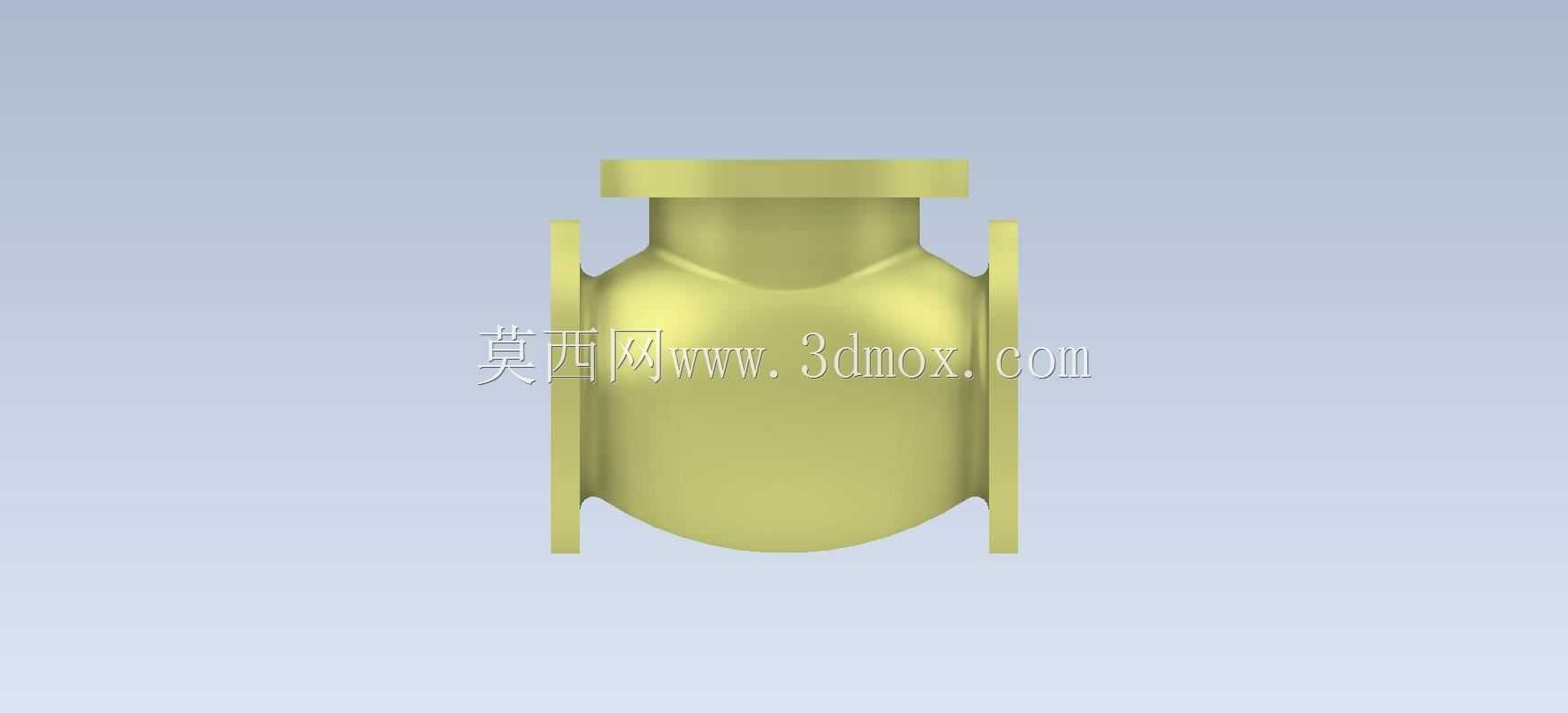

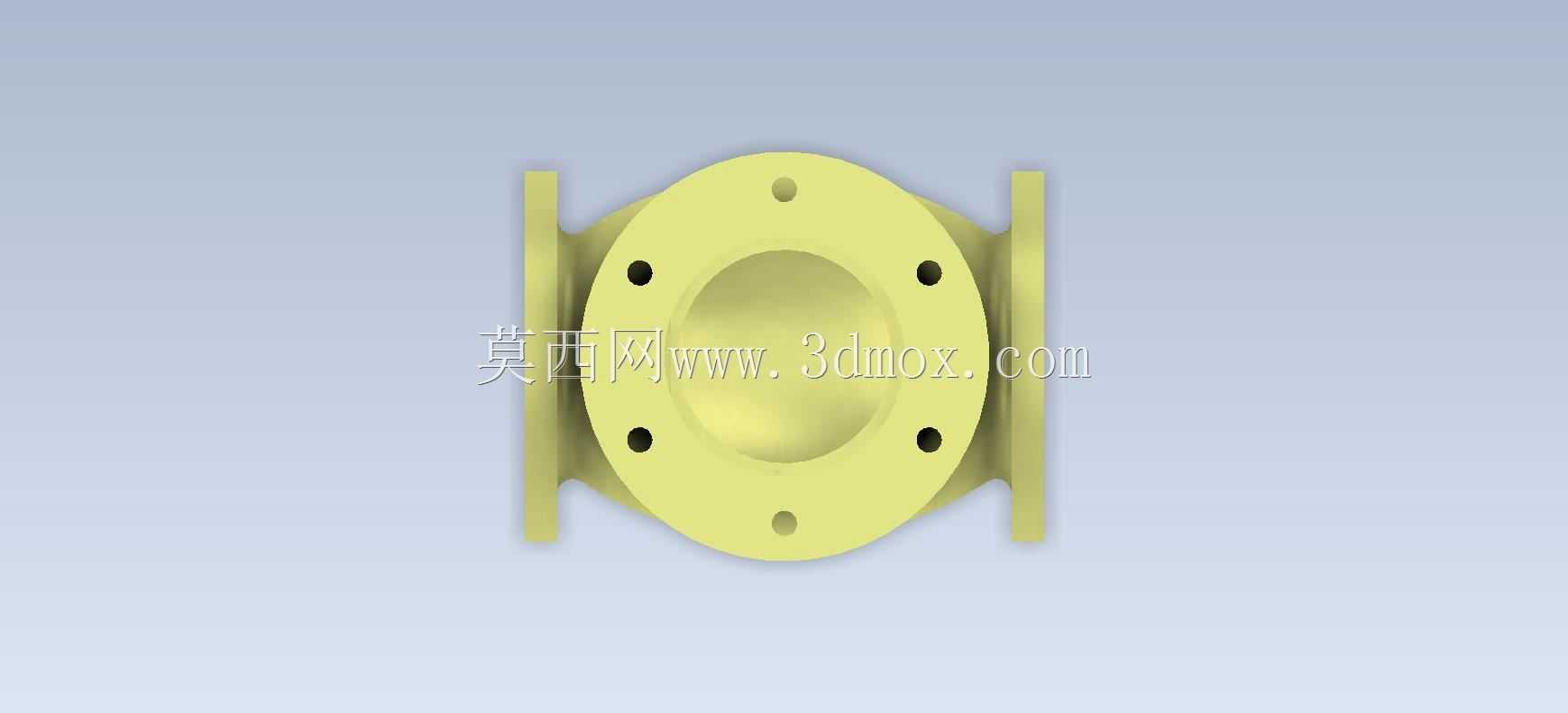

　　在流体输送管网的截断控制环节，截止阀体是核心承压承载构件，这款三通结构的截止阀体，主要面向多支路交汇的管路场景，常见于中小型化工流体输送、车间循环水支路、小型动力单元冷却回路等需要单节点控制两路介质通断的工况，相比两通截止阀，它能在一个安装节点实现两个支路的介质截断控制，减少管路接头数量，降低系统泄漏点风险。从结构设计逻辑来看，阀体采用三通式流道布局，三个接口均配置带螺栓孔的法兰连接结构，法兰端面的螺栓孔沿圆周均布，安装时可通过标准螺栓与对应管路法兰紧固，法兰密封面预留了足够的密封垫片放置空间，能适配常用的橡胶石棉垫、金属缠绕垫等密封件，满足不同压力等级的密封需求。阀体的流道采用平滑过渡设计，介质从其中一个接口进入后，

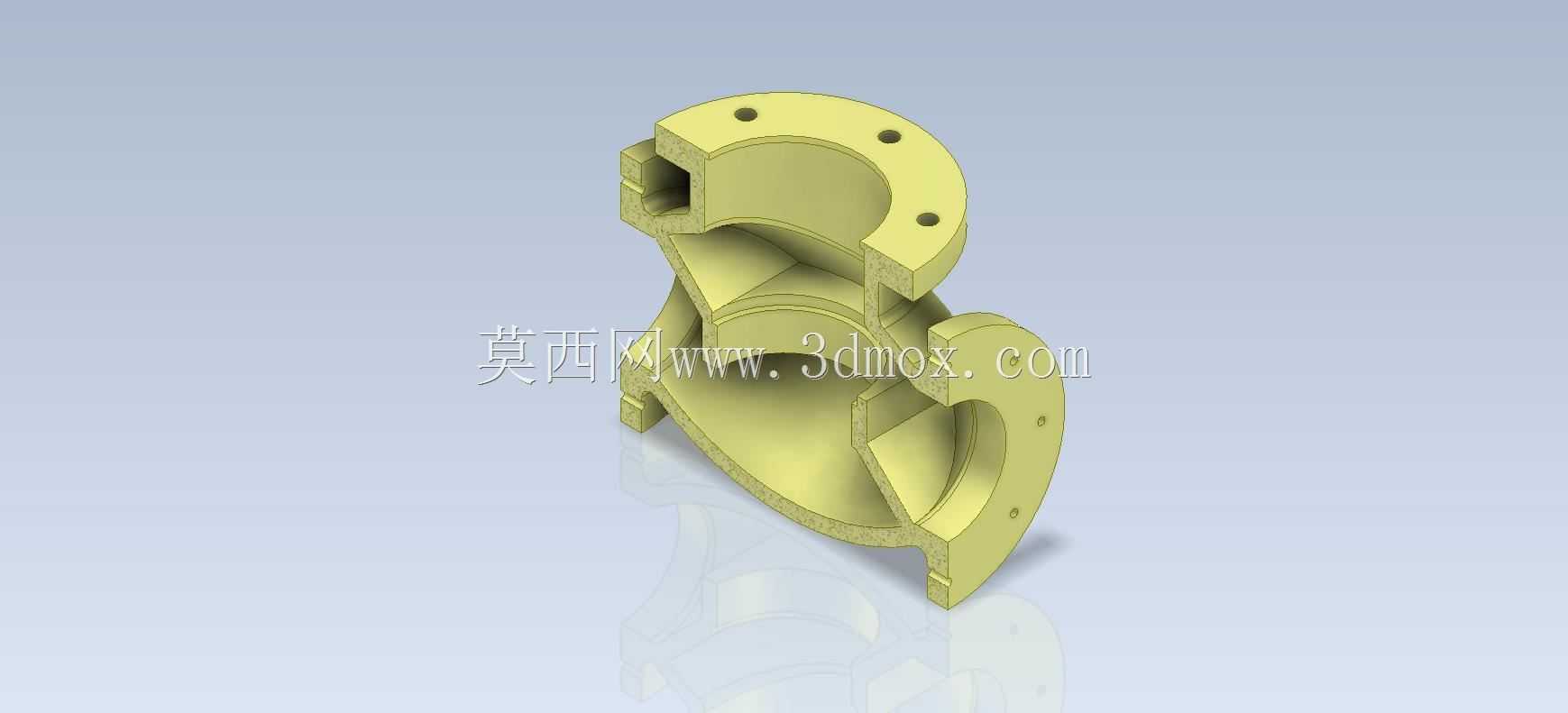

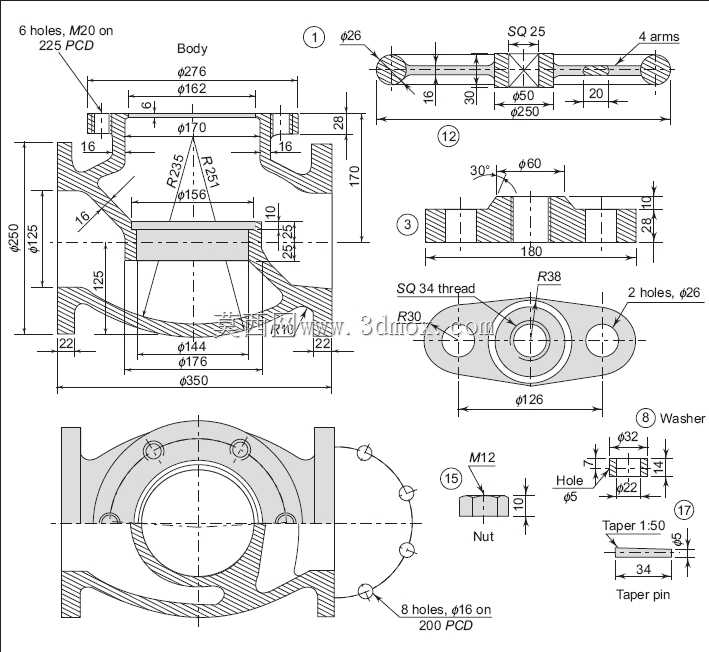

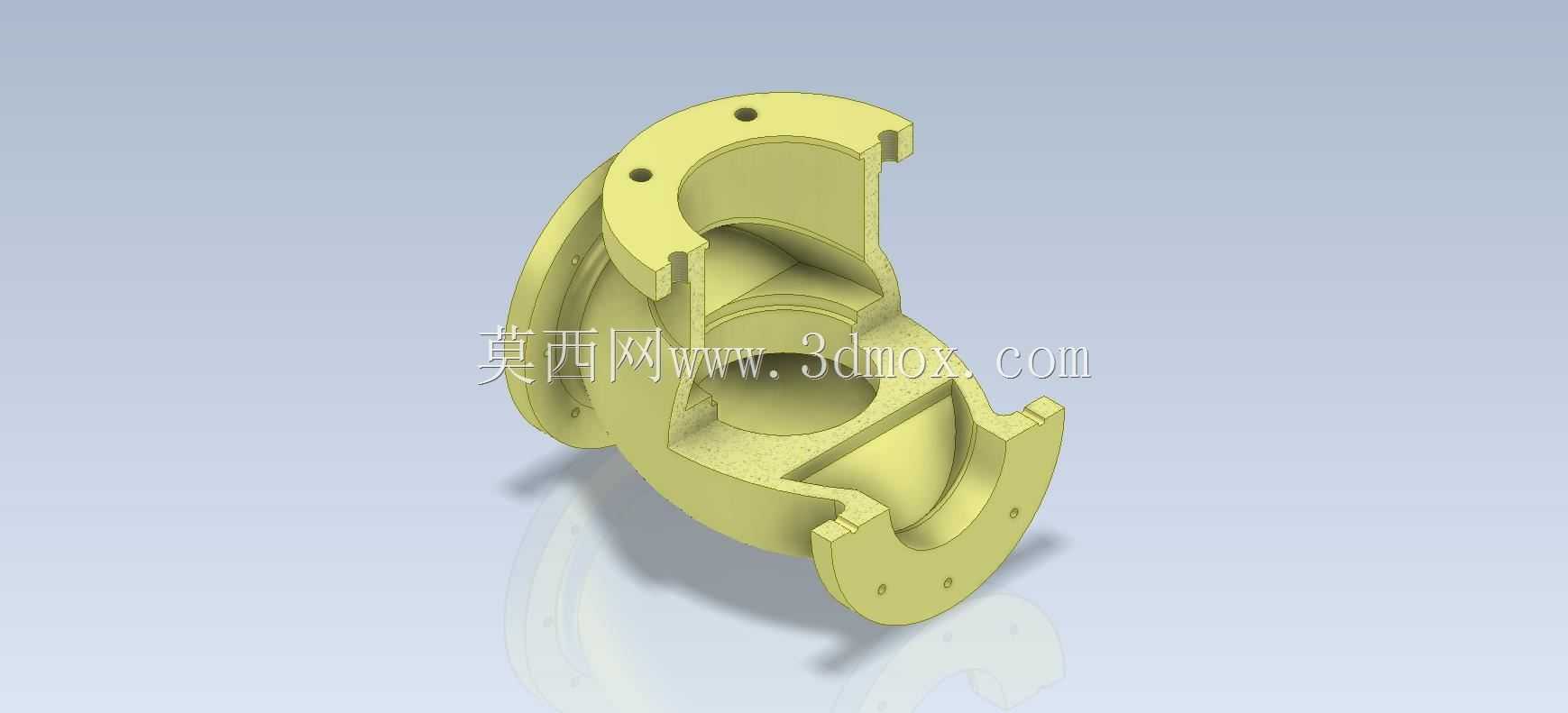

　　可根据阀芯的装配位置选择流向另外两个接口中的任意一个，或是同时截断两个支路的介质流动，流道内壁的过渡圆角设计能减少介质流动时的局部阻力，降低管路系统的压损，避免介质在阀腔内形成涡流造成的冲蚀磨损，延长阀体的实际使用寿命。从安装边界来看，三个法兰端的外径、螺栓孔中心距、螺栓孔孔径均参照对应通径的法兰标准设计，安装时不需要额外制作过渡连接件，可直接与同规格的标准管路法兰对接，阀体的整体外形轮廓没有突出的尖锐结构，安装空间预留上，只需要在阀体操作侧留出足够的阀芯装配、手轮操作空间即可，不需要额外预留过大的检修间隙，适合在管路排布相对紧凑的设备舱、管廊夹层等空间受限场景使用。建模过程中，首先需要确定三个法兰端的相对位置关系，

　　保证三个接口的轴线处于同一平面，且两两之间的夹角符合设计要求，避免安装时出现管路对接错位的问题；其次是阀腔的内部结构设计，要保证阀芯安装位的同轴度，预留足够的阀芯升降行程空间，同时阀腔壁厚要满足对应压力等级的强度要求，在介质压力作用下不会出现变形、开裂的问题；法兰端的螺栓孔位置要严格按照圆周均布的要求绘制，保证安装时螺栓能顺利穿入，不会出现孔位错位导致的安装困难。这类阀体的材质通常根据输送介质的特性选择，普通水介质场景可采用铸铁材质，腐蚀性介质场景可采用铸钢或是不锈钢材质，建模时预留的加工余量能满足后续铸造、机加工的工艺要求，法兰端面、阀芯安装位等需要精加工的位置，在建模时就预留了合理的加工余量，避免后续加工时出现尺寸不足的问题。

　　对于三维建模初学者来说，这款阀体的建模练习能很好地掌握法兰结构绘制、三通流道放样、圆周阵列特征、壁厚抽壳等常用建模命令的使用，同时能理解承压阀体的结构设计逻辑，熟悉管路连接件的安装尺寸规范，为后续更复杂的阀门类产品建模打下基础。在实际设备选型配套时，这款三通截止阀体能适配小通径的低压管路系统，在小型试验台管路、设备润滑系统支路、暖通空调水系统支路等场景都有广泛应用，其紧凑的结构能减少管路系统的占用空间，降低管路布置的复杂度，同时法兰连接的形式也方便后续的检修拆卸，不需要切割管路就能完成阀体的更换维护。
