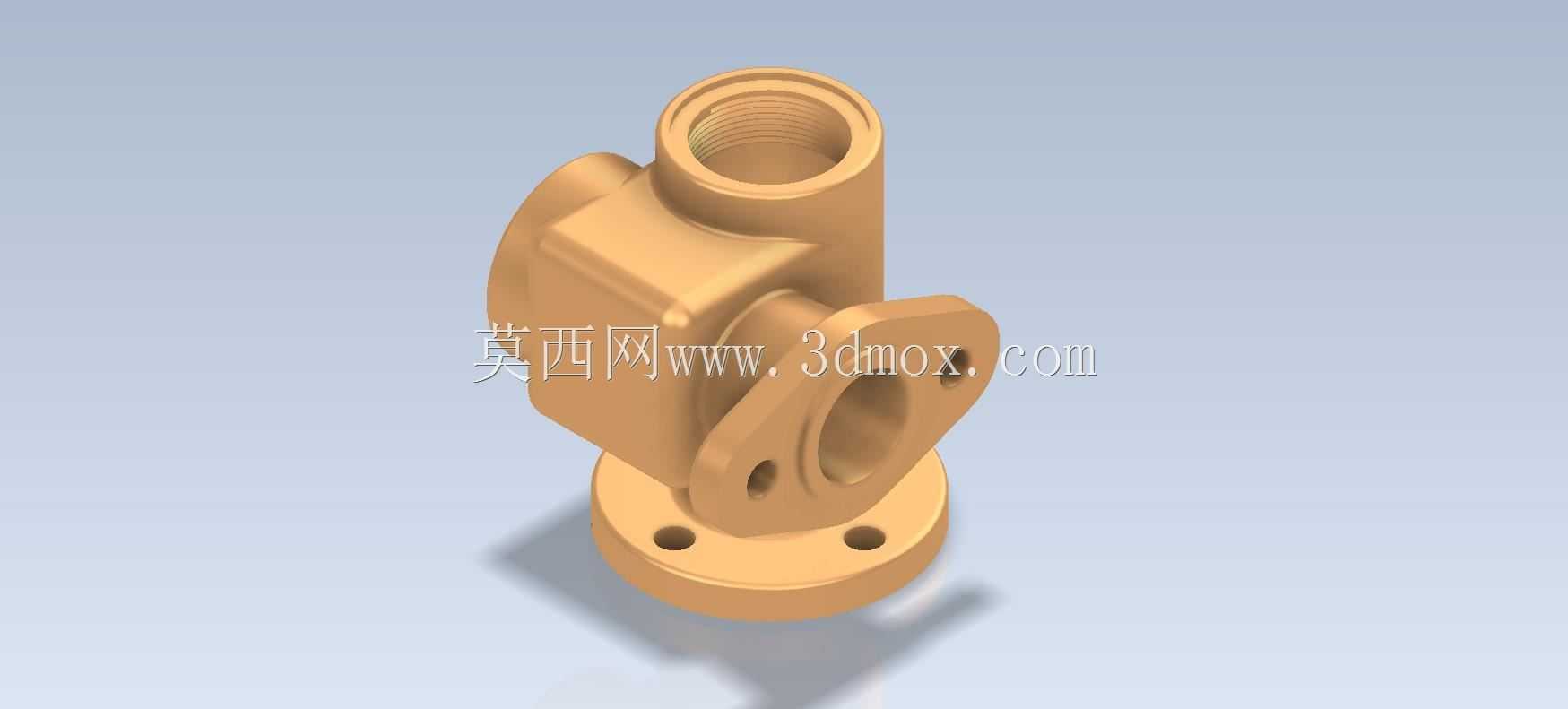

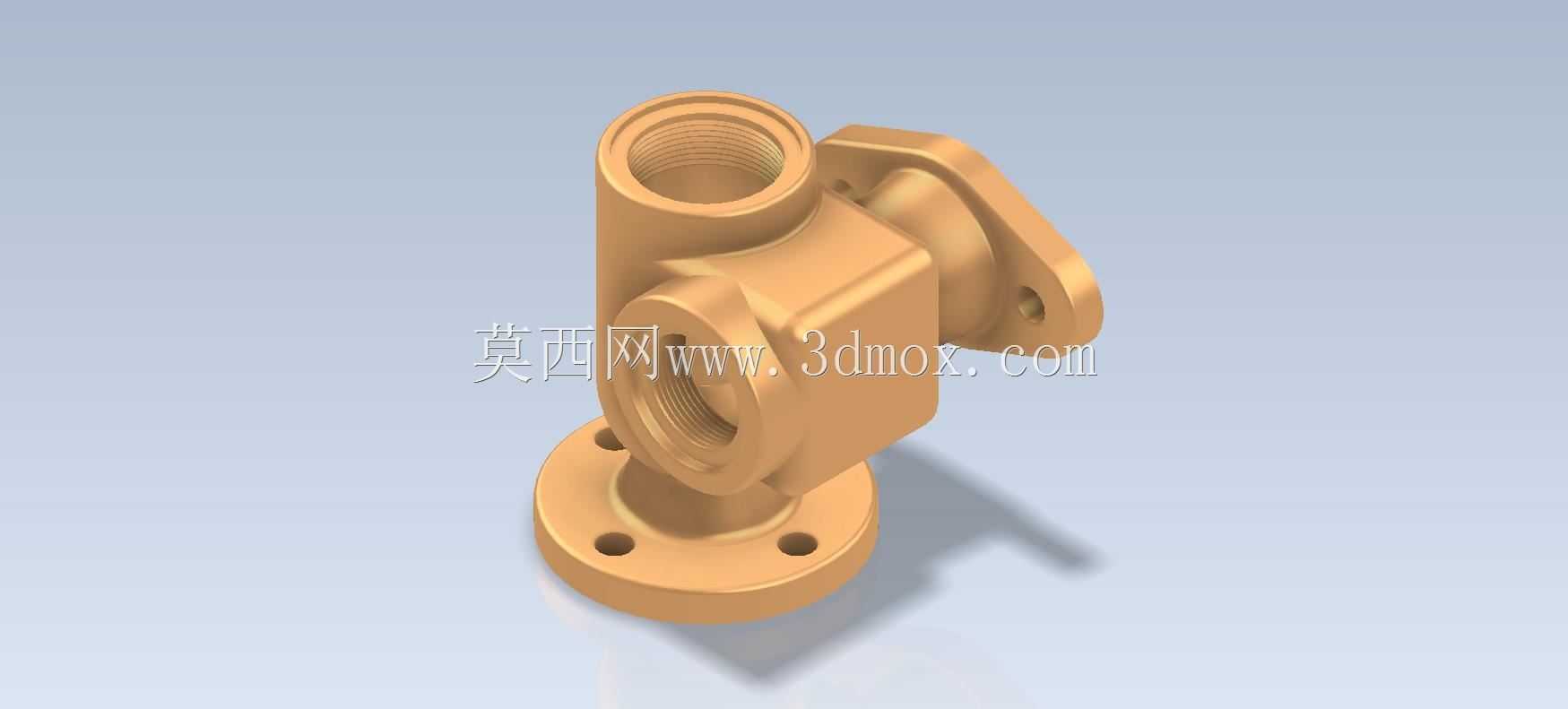

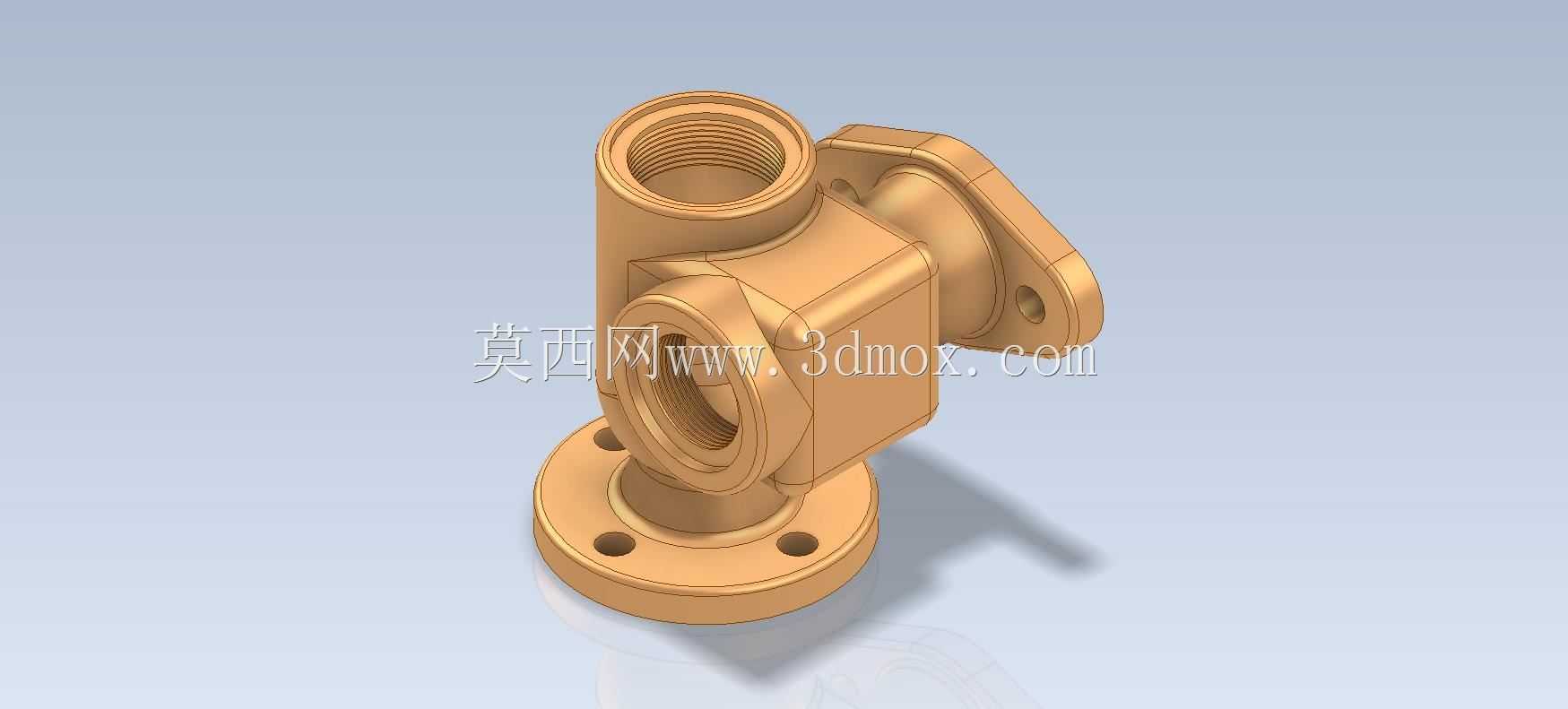

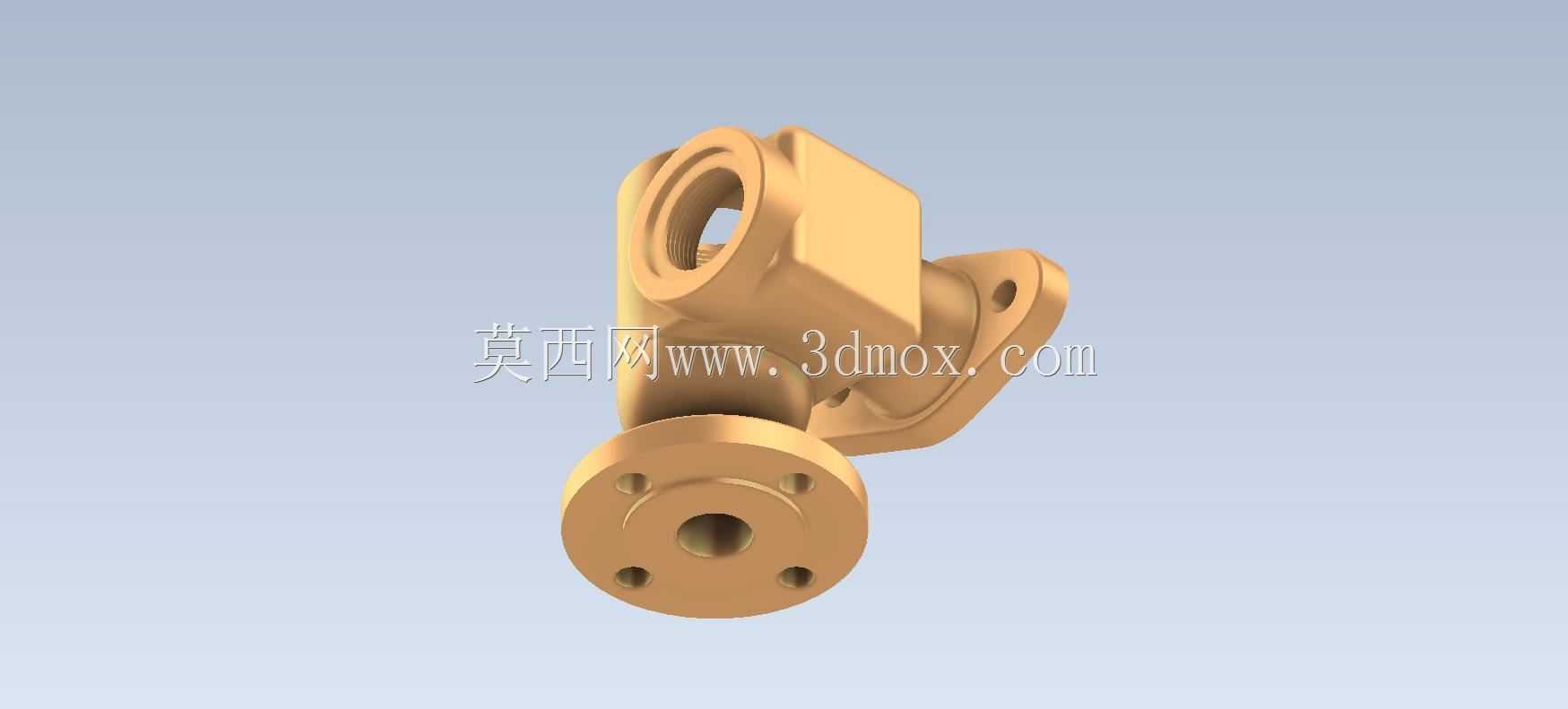

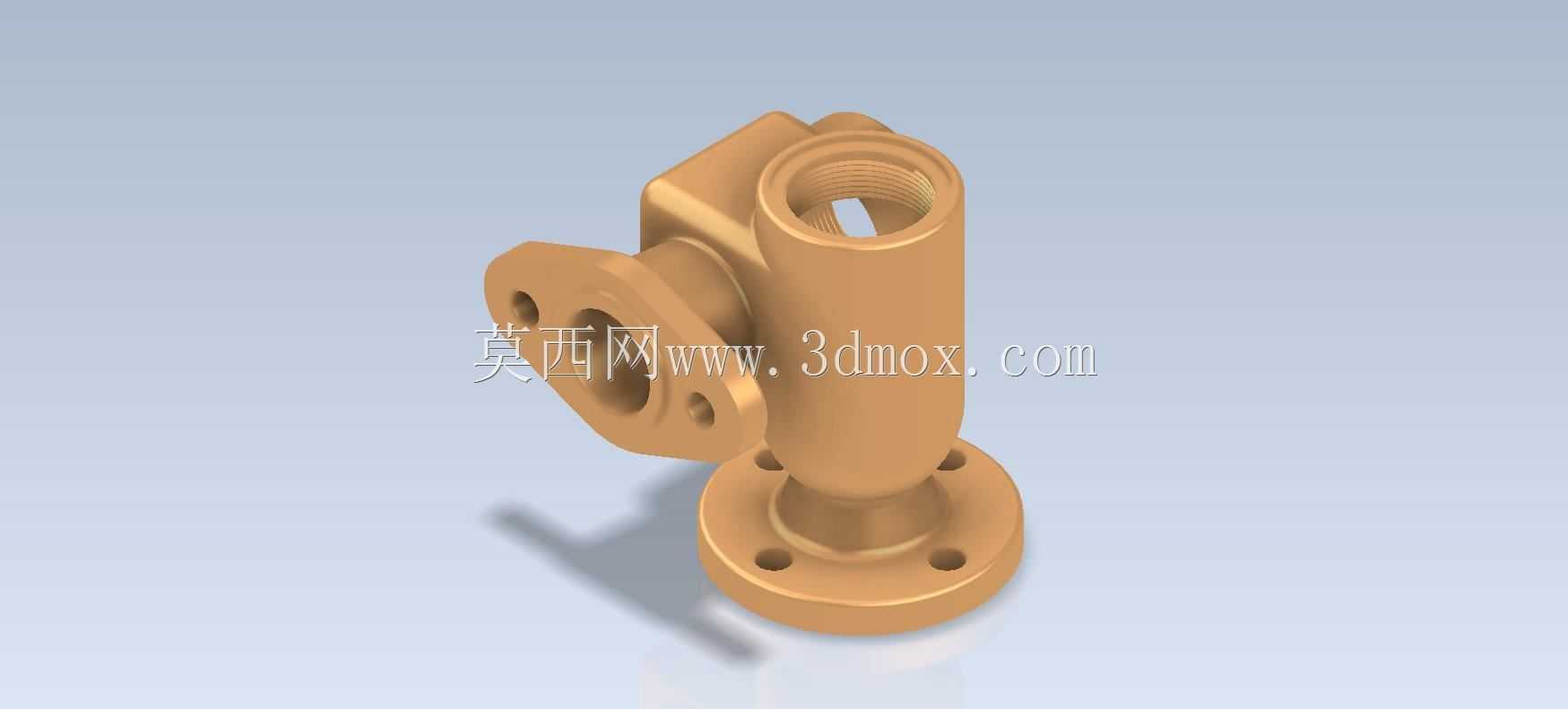

这类多通带法兰的内螺纹阀体,在流体输送管路系统中承担着介质分流、转向与接口转接的核心作用,常见于中小型液压动力单元、润滑系统、低压气动回路以及小型发动机的冷却、燃油供给支路中,区别于常规两通阀件,其三向接口的布局能够在紧凑的安装空间内完成多管路的汇接,减少管路接头的使用数量,降低整个回路的泄漏风险点。从实际应用场景来看,这类阀体多安装在设备内部管路的交汇节点,底部的圆形法兰主要用于和设备基座、阀块或者泵体出口端做刚性固定,法兰上的三个均布安装孔可配合螺栓完成锁紧,安装时需要注意法兰结合面的平面度要求,若结合面存在磕碰或者加工公差超差,受压工况下很容易出现介质渗漏,因此建模阶段就需要对法兰安装面的形位公差做合理预留,

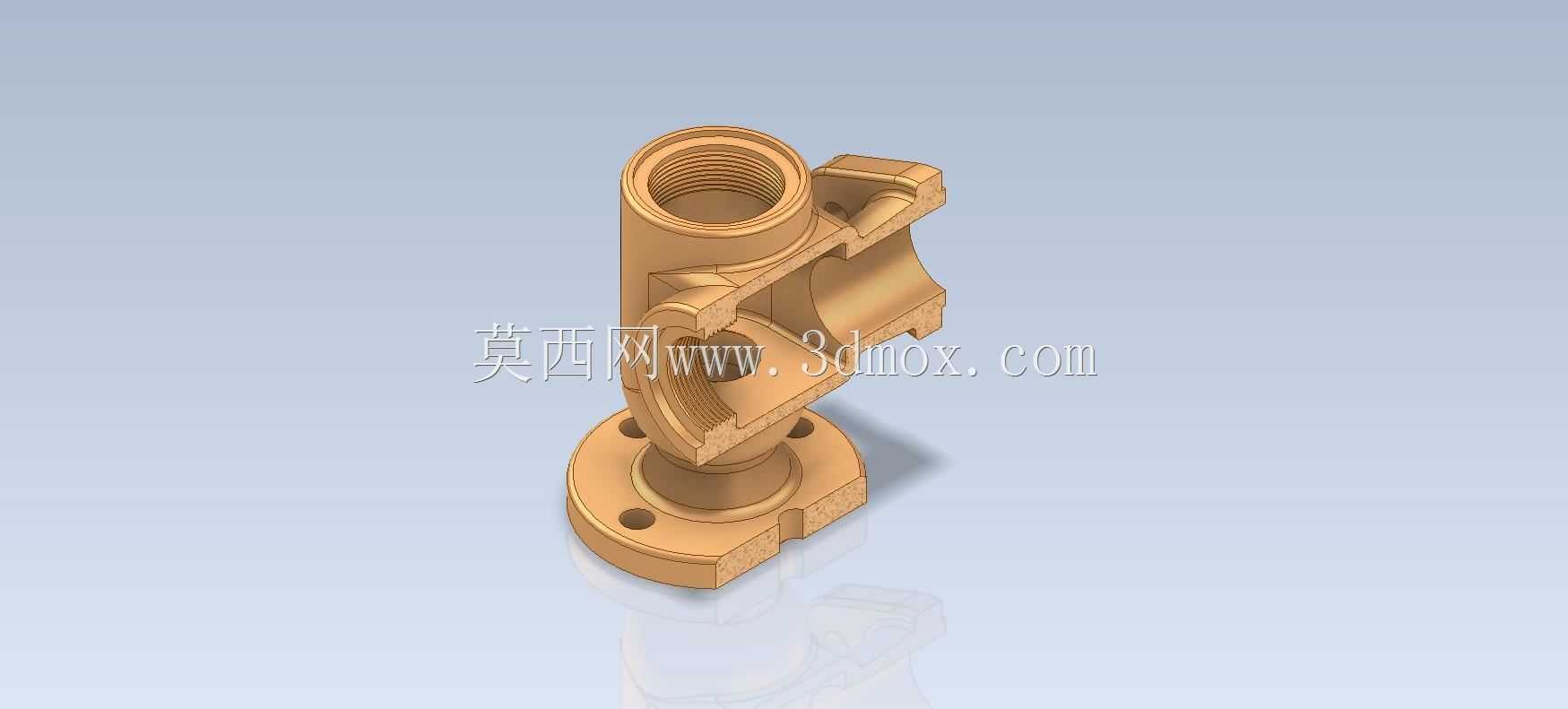

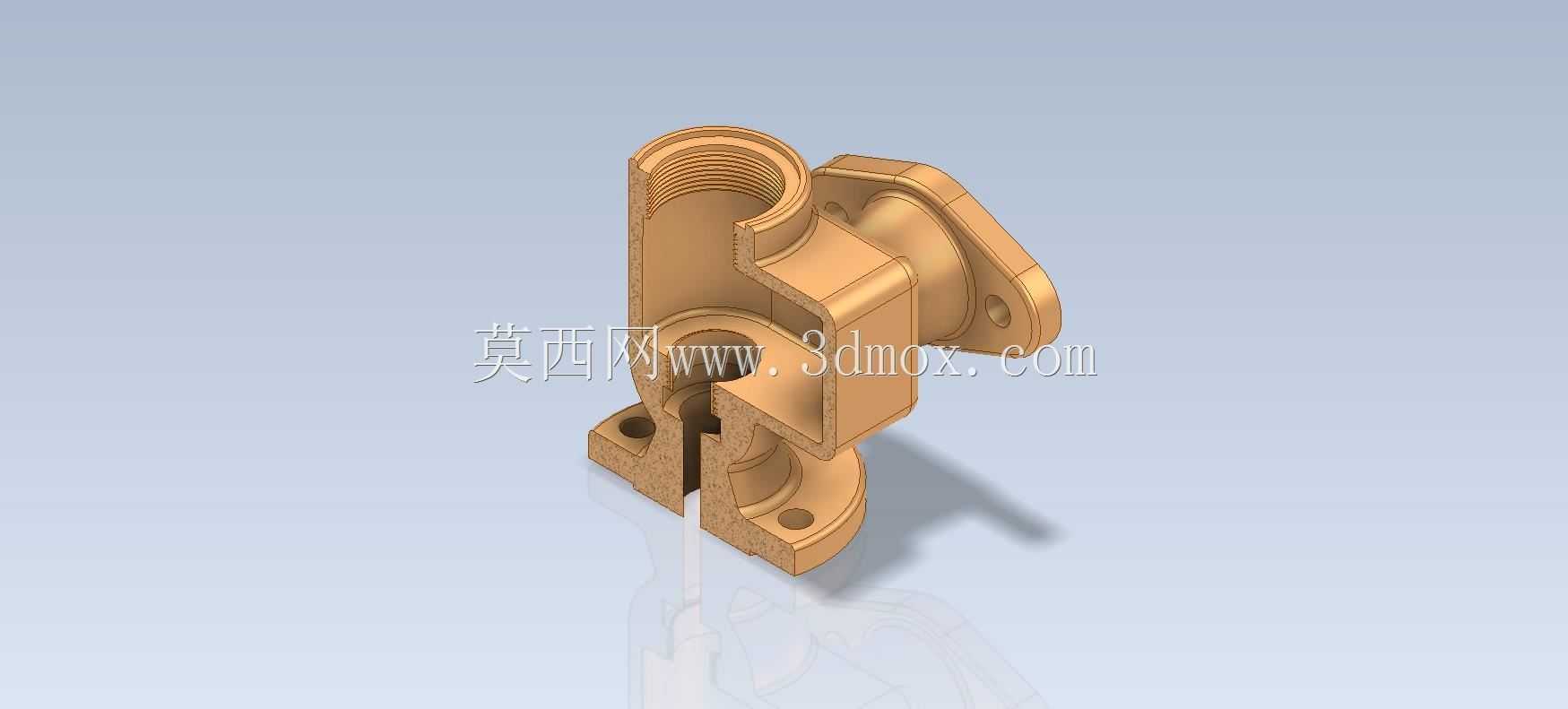

避免后续加工装配出现干涉。侧面伸出的带法兰接口,主要用于对接侧向管路,该接口的法兰面与底部法兰面呈垂直布局,能够适配垂直走向的管路连接需求,接口内的内螺纹为管螺纹结构,建模时需要严格遵循管螺纹的牙型、螺距与深度参数,保证和外接管路接头的配合精度,螺纹深度不能过浅否则会导致接头旋入不足密封失效,也不能过深否则会钻穿阀体壁厚造成内部腔室贯通泄漏。阀体上部的内螺纹接口则用于对接顶部的控制元件或者竖直走向的管路,三个接口的内部流道在阀体中部的腔室完成贯通,流道转弯处做了圆弧过渡处理,能够减少介质流经时的阻力损失,避免直角转弯造成的介质紊流、压力损失过大问题,尤其是在输送粘度较高的润滑油或者液压油时,

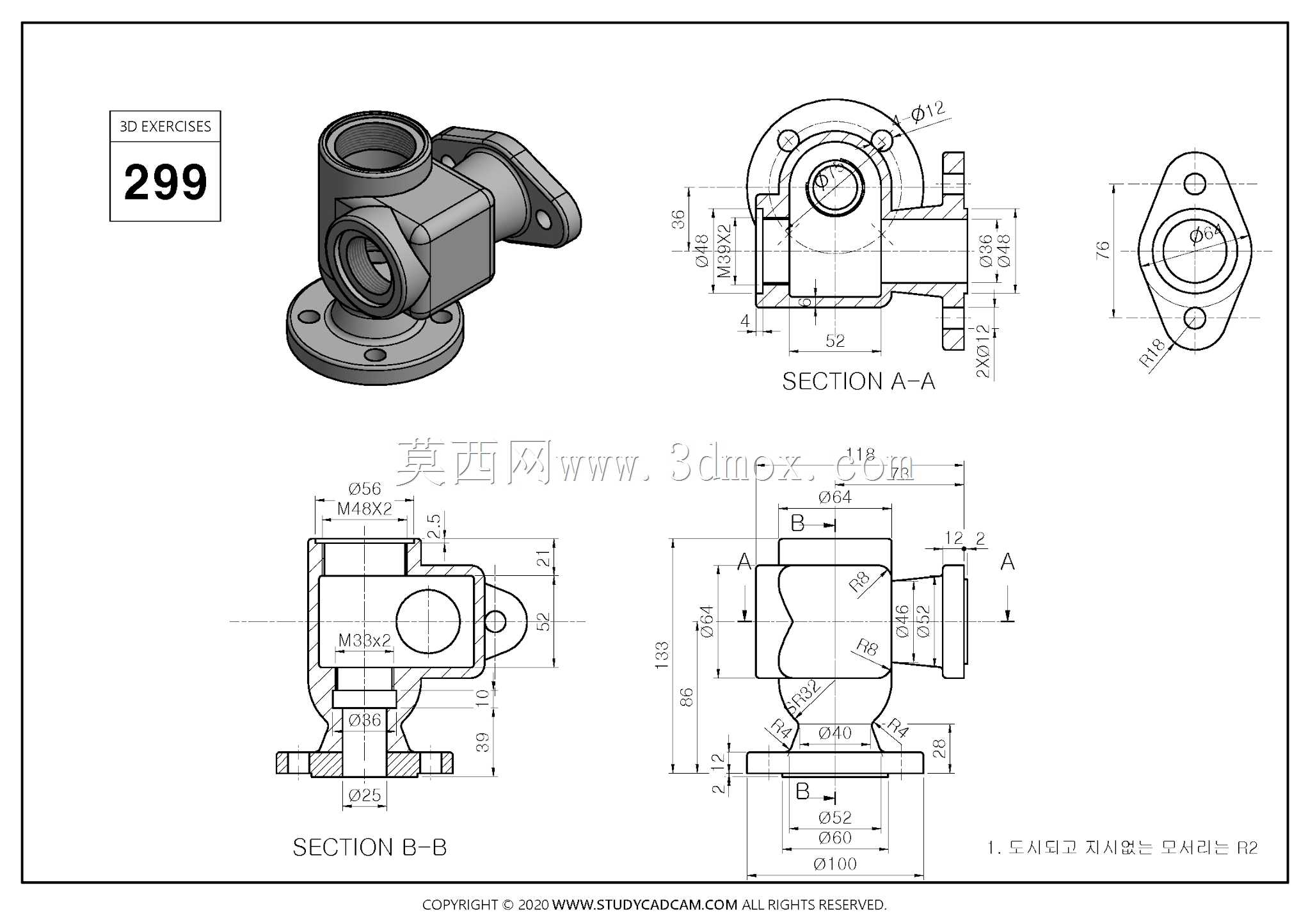

流道的圆角过渡设计能够有效降低管路的沿程压力损失,提升整个系统的运行效率。从设计思路来看,这类阀体的建模首先要确定三个接口的相对位置关系,先以底部法兰的安装面为基准面,绘制法兰的外圆轮廓、安装孔位置与中心通孔尺寸,再依次拉伸生成阀体的主体基体,之后分别在侧向、顶部基准面上绘制对应接口的法兰轮廓与内螺纹底孔,通过布尔运算完成内部流道的切除,最后在各棱边处做合理的倒角处理,既可以去除加工后的锐边避免装配时划伤操作人员,也能够减少应力集中点,提升阀体在受压工况下的结构强度。外形尺寸方面,这类小型三通阀体的整体高度控制在适配紧凑安装空间的范围内,底部法兰的外径根据接口通径匹配,保证安装时螺栓有足够的锁紧操作空间,
侧向法兰的伸出长度需要考虑外接管路接头的安装操作空间,避免接头安装时和阀体主体或者相邻部件发生干涉,安装边界上需要预留至少一个扳手空间的操作距离,方便后期管路维护时的接头拆装。在建模过程中需要重点关注壁厚的均匀性,阀体各个部位的壁厚不能出现突变,否则铸造或者机加工过程中容易出现缩孔、变形等缺陷,流道与外壁之间的最小壁厚需要满足额定工作压力下的强度要求,避免受压时出现阀体开裂的问题。另外,各个接口的同轴度、法兰面的垂直度公差也需要在建模时做合理标注,保证后续加工完成后,外接管路能够自然对接,不会出现强行装配导致的管路应力集中,长期受振动工况下出现接头松动泄漏的问题。这类阀体作为管路系统中的基础连接件,虽然结构不算复杂,但是每一处尺寸的设计都直接影响整个系统的运行可靠性,尤其是内螺纹的加工精度、法兰结合面的表面粗糙度、内部流道的光滑度,都会直接决定介质输送的稳定性与密封性能,建模阶段对这些细节的把控,能够为后续的加工、装配、运维环节减少很多不必要的问题。
