弯臂式双铰接连接支架结构设计

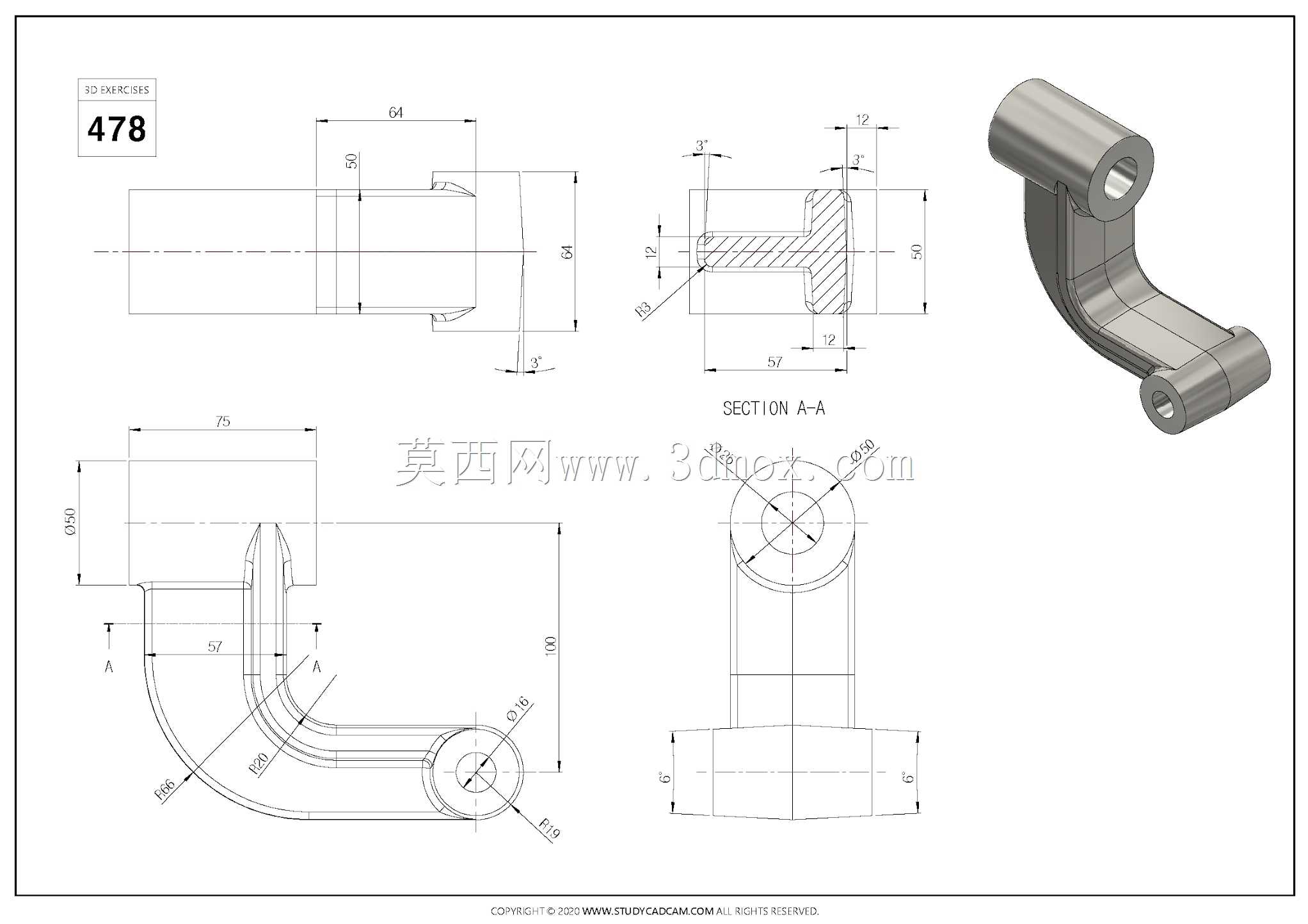

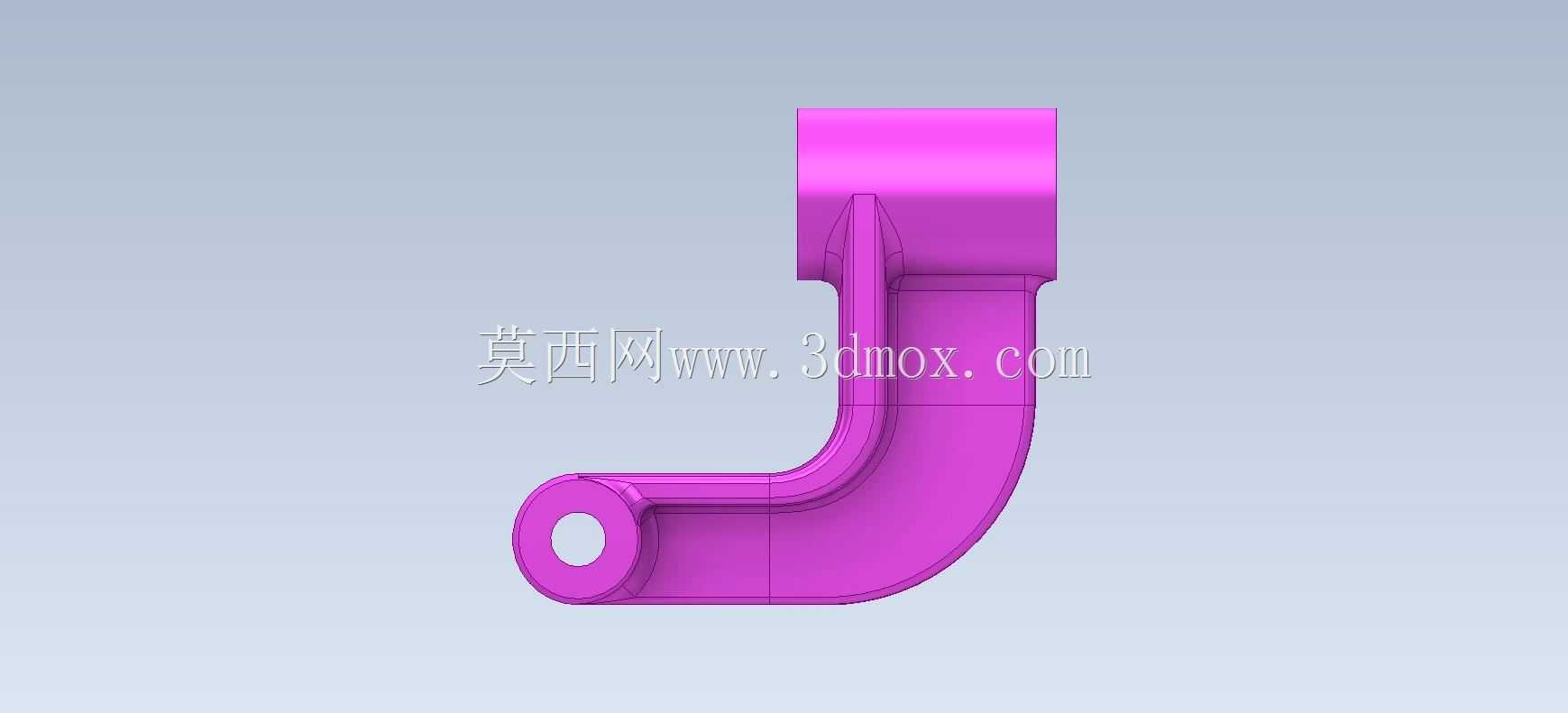

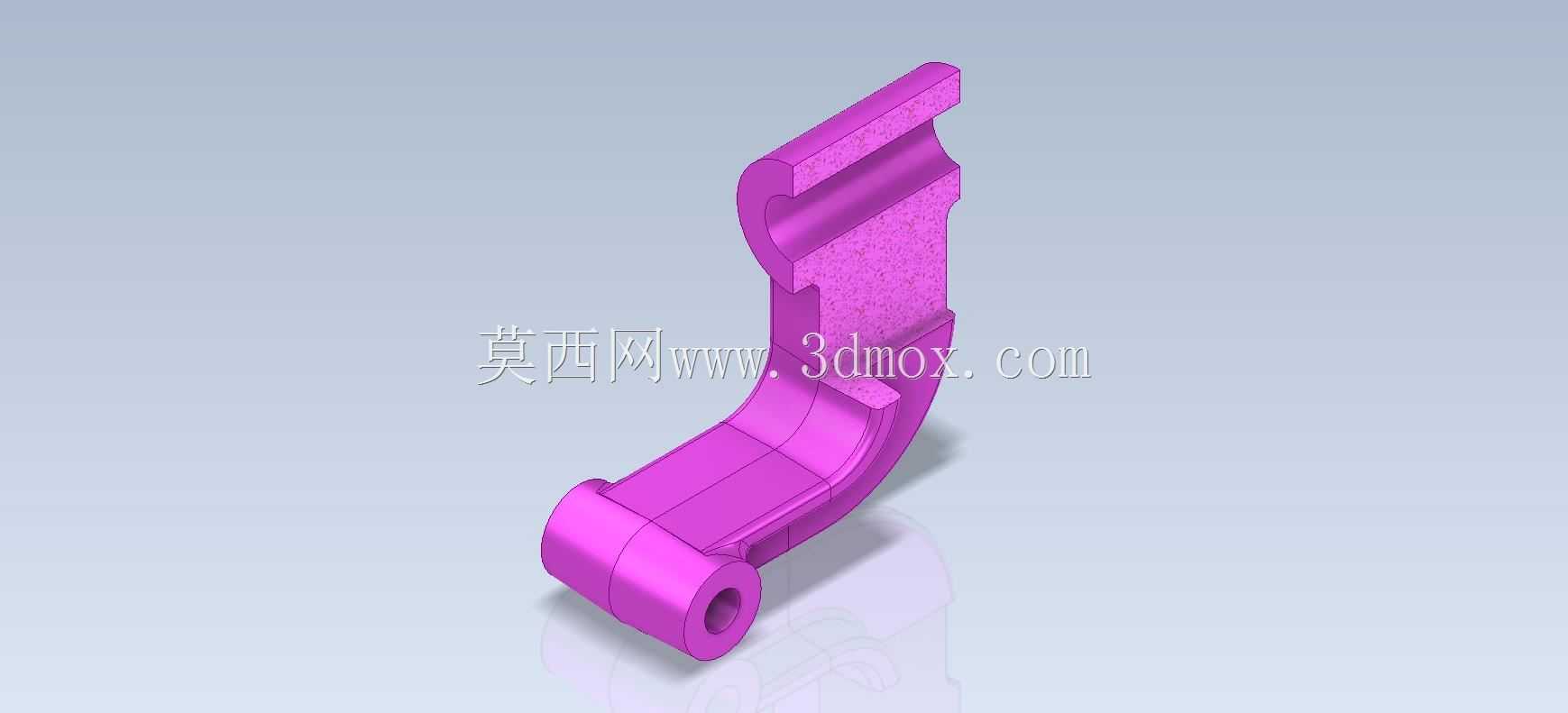

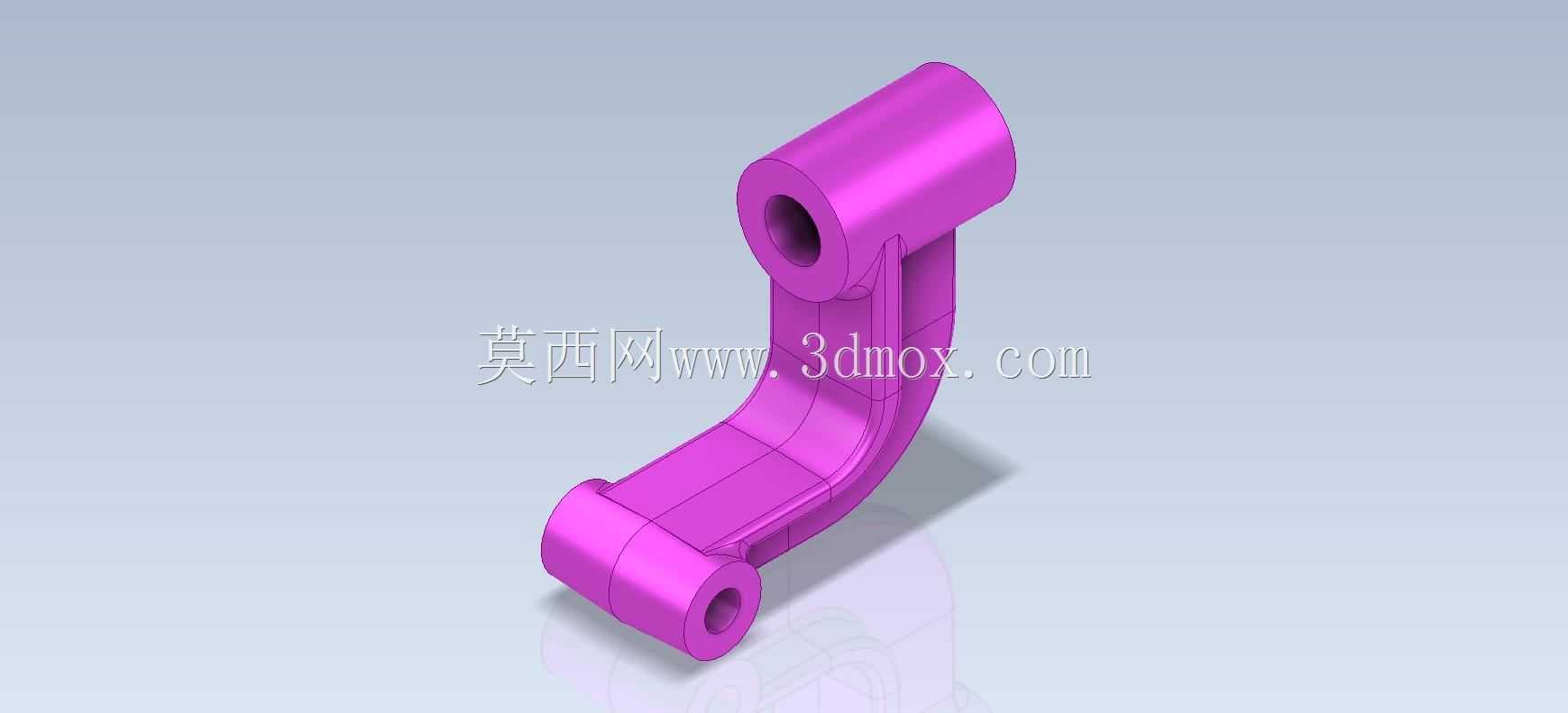

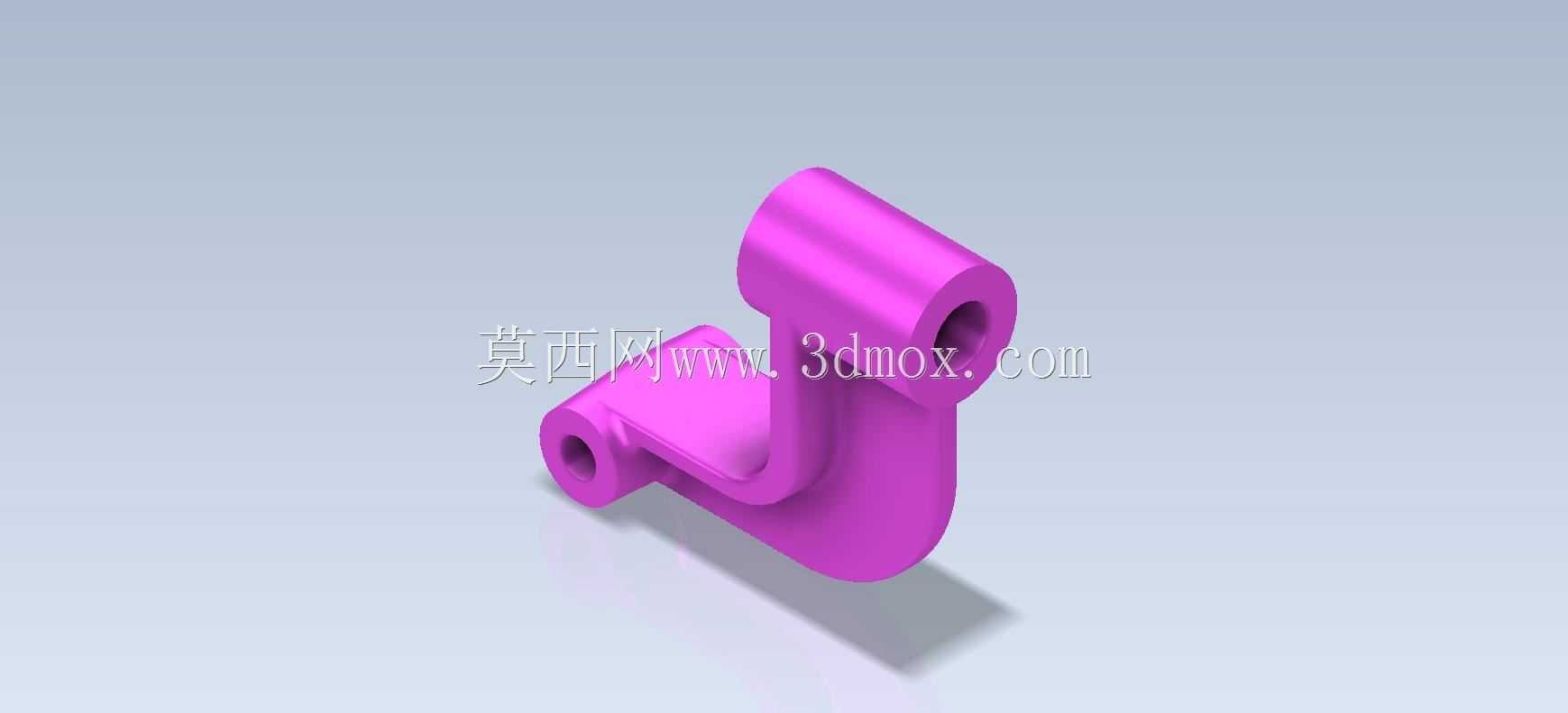

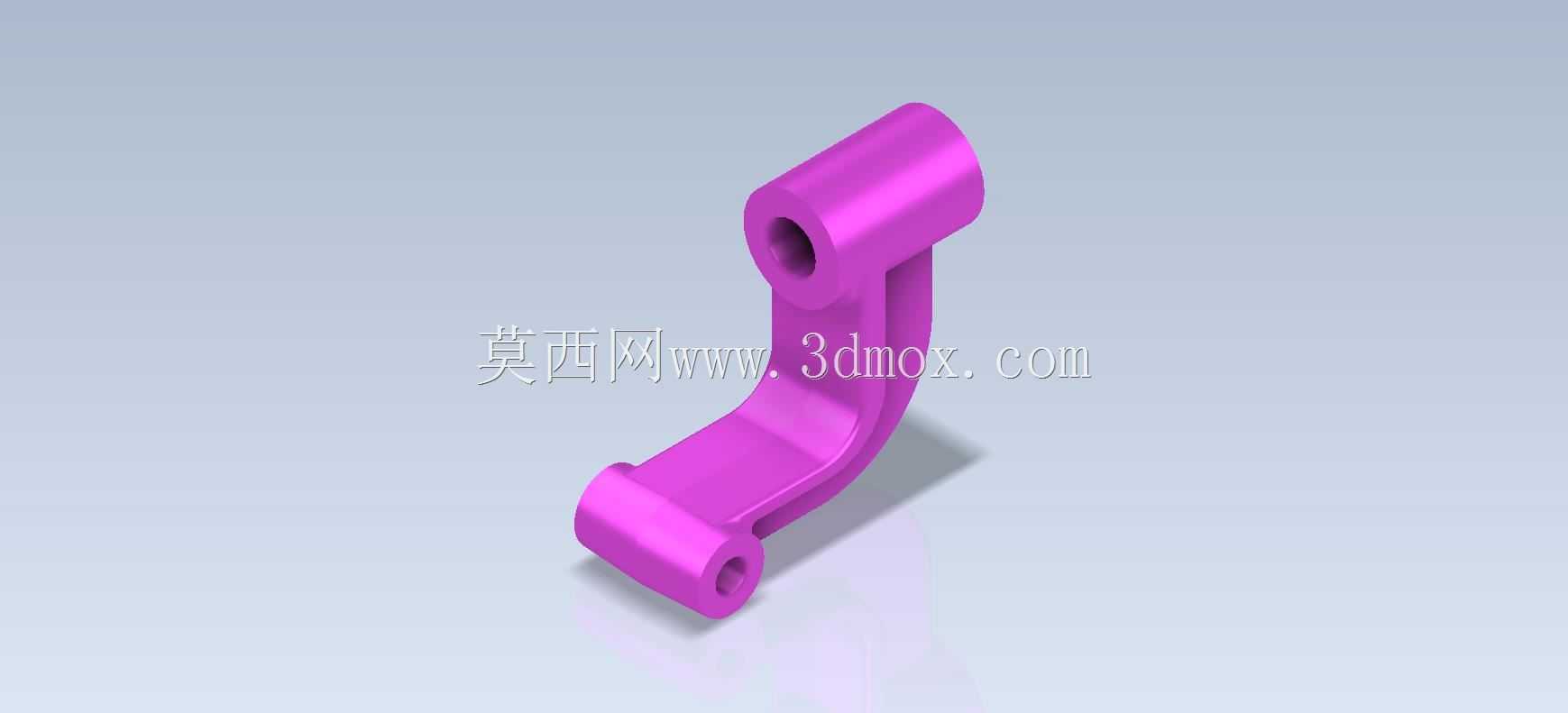

　　这类弯臂式双铰接连接构件，在轻工自动化输送线、小型工装夹具的联动机构里十分常见，核心作用是在两个存在相对摆动需求的铰接点位之间传递动力、限定运动轨迹，避免连杆传动过程中出现运动干涉。从结构形态来看，构件整体采用空间弯臂构型，上下两端各设置一个同轴度要求较高的铰接套筒，两个套筒的轴线保持平行，中间的连接臂段做了平滑的弧形过渡，没有尖锐的应力集中棱角，能够在往复摆动的工况下分散交变载荷，减少长期运行后的疲劳开裂风险。

　　设计这类构件时，首先要明确两个铰接点的中心距参数，这是决定机构运动行程的核心边界，中心距的公差需要控制在IT7级以内，避免装配后出现运动卡滞或者行程偏差过大的问题。两端的铰接套筒内径需要匹配对应规格的铰接销轴，套筒的壁厚要根据传递的扭矩大小核算，常规轻载工况下壁厚不小于销轴直径的五分之一，同时套筒内壁要预留润滑脂存储的微小间隙，避免销轴和套筒干摩擦导致的快速磨损。中间弯臂段的截面采用等强度设计，靠近套筒的位置截面厚度适当加大，向臂身中段平滑过渡，在保证结构刚度的前提下尽可能减少不必要的材料冗余，降低构件自身重量对机构动态响应的影响。

　　从安装边界来看，两个铰接套筒的外端面需要和配套的连杆支座保持0.5到1毫米的装配间隙，避免摆动过程中端面出现摩擦剐蹭；套筒的轴向长度要略大于配套销轴的配合段长度，保证销轴锁紧后不会对臂身的摆动造成额外约束。构件的整体外轮廓要做干涉校验，在整个摆动行程范围内，弯臂的弧形外侧和内侧都要和周边的固定构件、运动构件保留至少3毫米的安全间隙，尤其是在机构运动到极限位置时，不能出现臂身和其他零件碰撞的情况。

　　实际应用场景中，这类构件常作为小型连杆机构的中间传动件，比如在包装设备的料仓开合机构、工装夹具的压紧联动结构、小型输送线的挡料摆臂机构里，都能看到类似构型的零件。相比直臂式的连杆，这种带弧形弯转的结构能够绕开机构内部的其他零部件，在有限的安装空间里实现两个平行轴之间的动力传递，不需要额外增加避让结构，能够有效压缩整个机构的占用空间。建模过程中要注意弯臂段和两端套筒的过渡圆角处理，圆角半径不能过小，否则在注塑或者铸造成型时容易出现填充不满的问题，后续机加工环节也能减少应力集中带来的加工变形；如果是采用金属机加工的方式制作，过渡位置的表面粗糙度要控制在Ra3.2以内，避免表面缺陷成为疲劳裂纹的起始点。另外，两端铰接孔的圆柱度公差要严格控制，否则装配后销轴会出现偏磨，大幅缩短构件的使用寿命，在批量生产前还要做往复摆动的寿命测试，验证在额定载荷下的循环工作次数是否满足设计要求。
