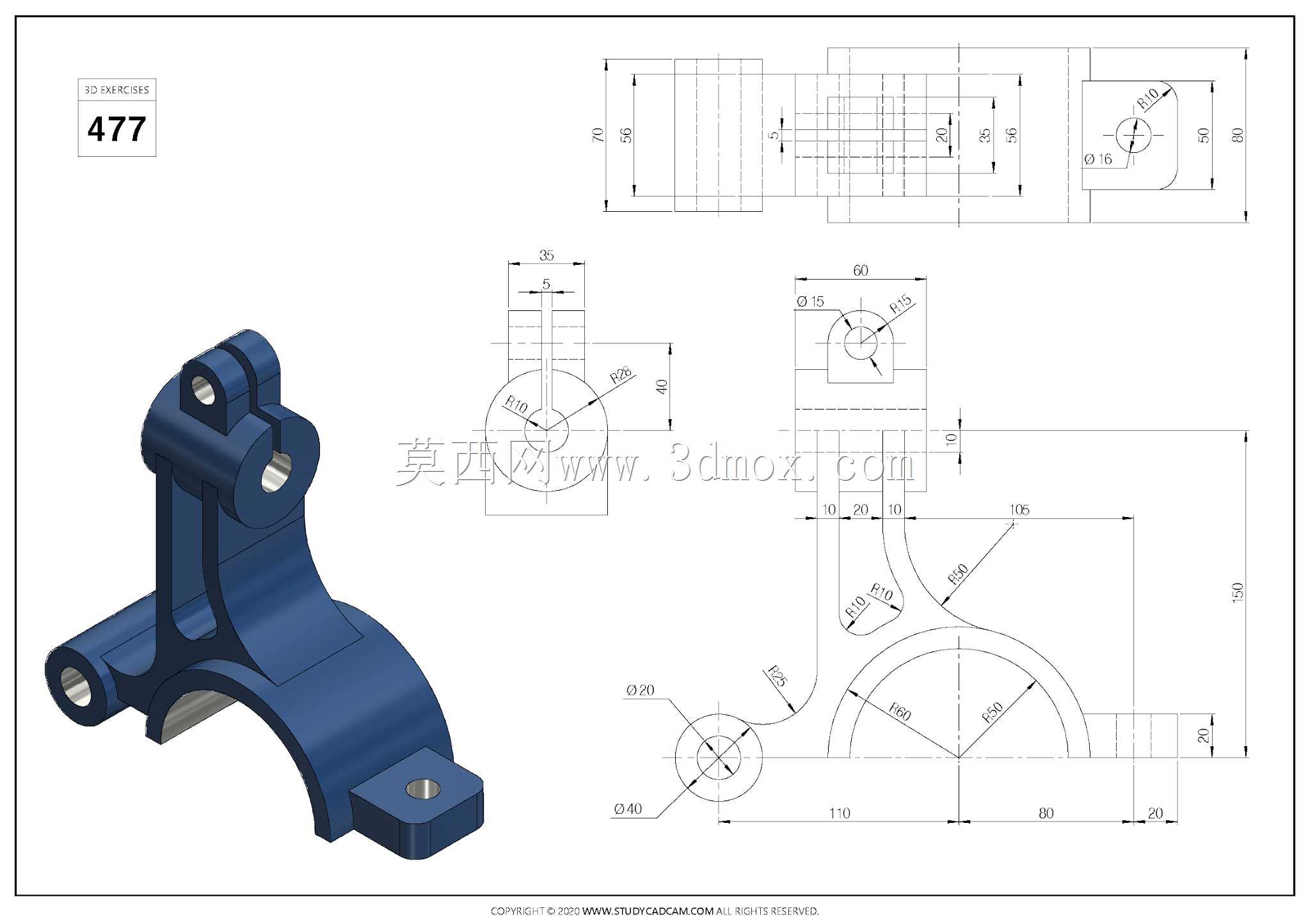

铰接式机械连接支撑构件三维建模练习

　　该构件属于典型的机械铰接支撑类零件，在各类轻工输送设备、小型工装夹具、手动操作机械结构中应用十分广泛，核心作用是实现两个相对运动部件之间的铰接连接，同时承担径向载荷与一定的轴向限位作用，保障运动副的转动灵活性与结构连接可靠性。从实际使用场景来看，这类零件常出现在手动操作的连杆机构、小型设备的舱门铰接支撑、工装夹具的摆臂连接座位置，工作过程中需要承受周期性的摆动力矩，以及连接部件传递的静载荷与小幅冲击载荷，因此结构设计上需要兼顾强度、安装便捷性与运动避让需求。

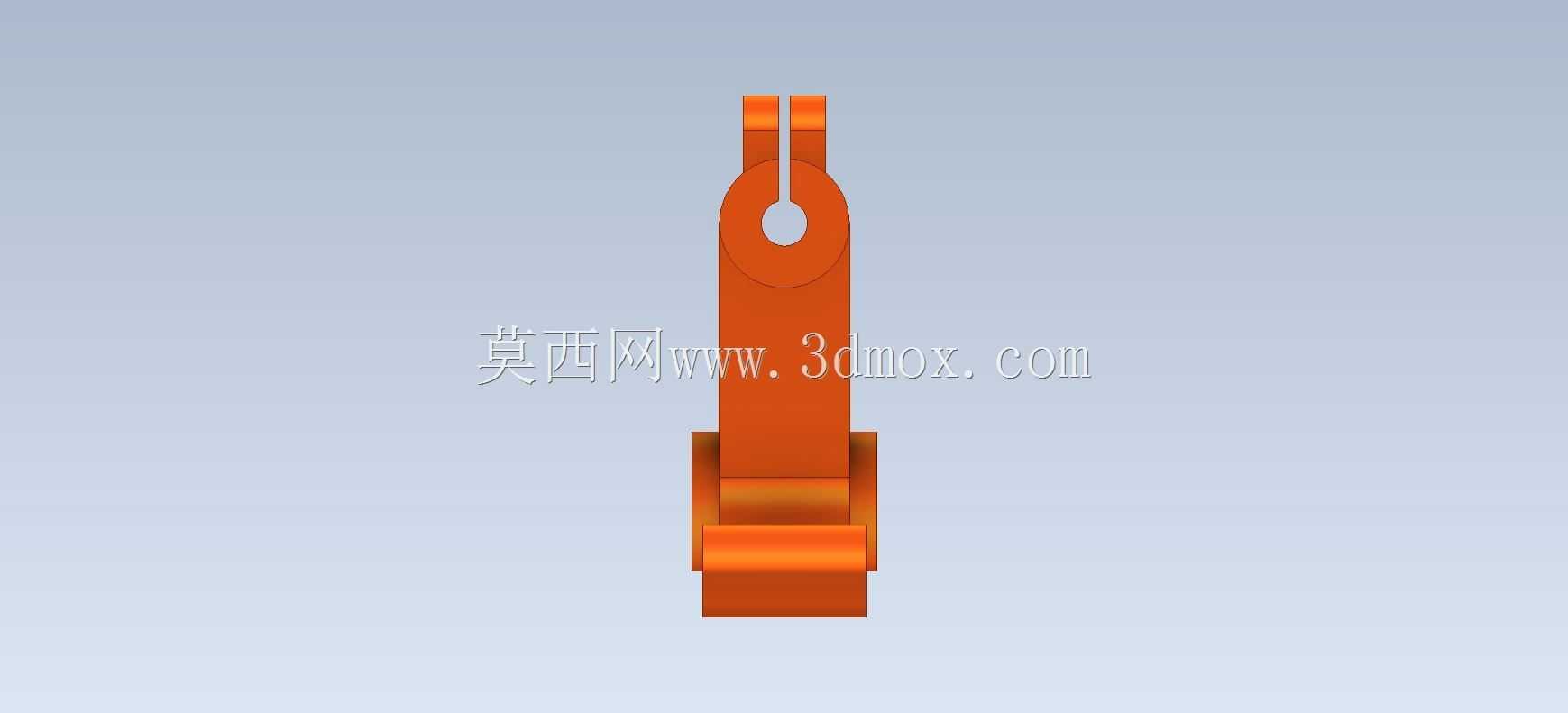

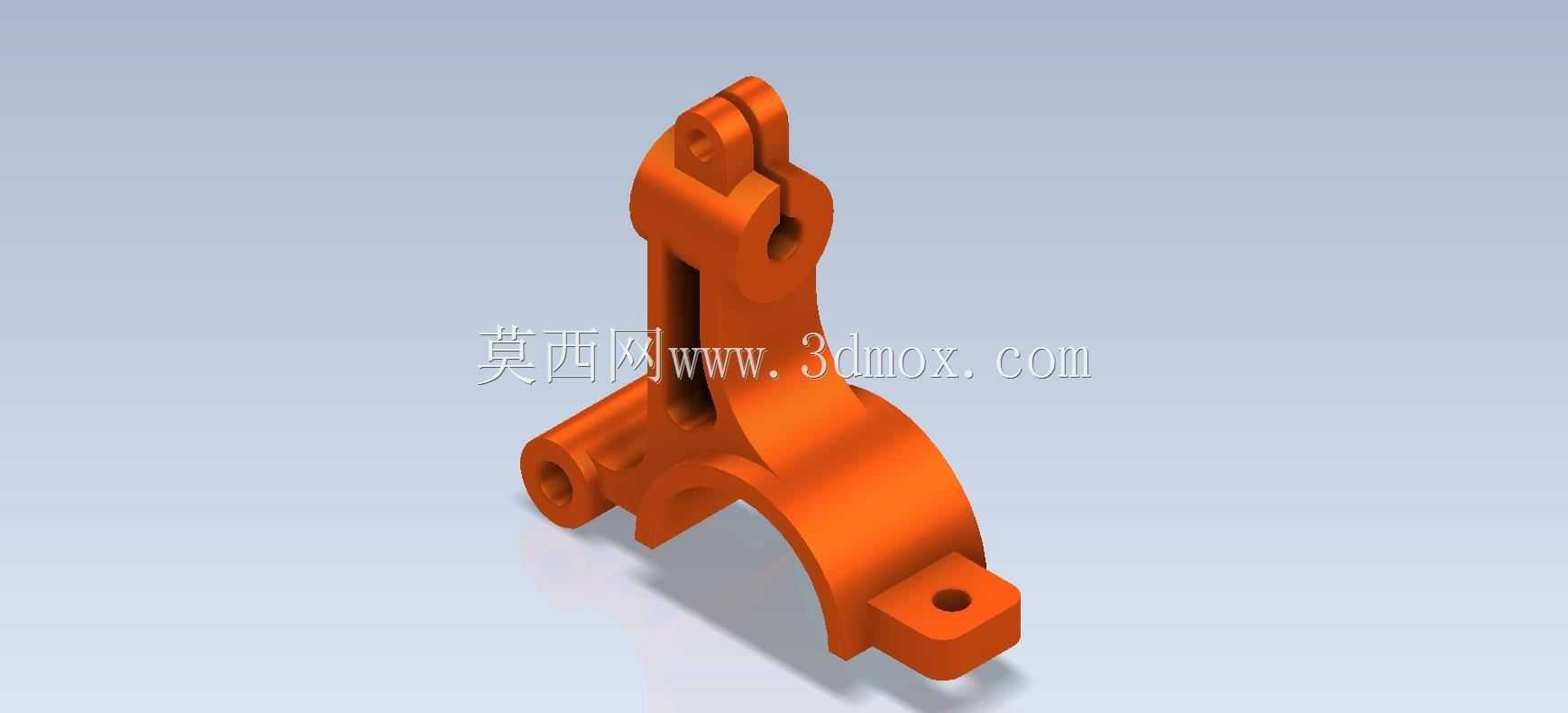

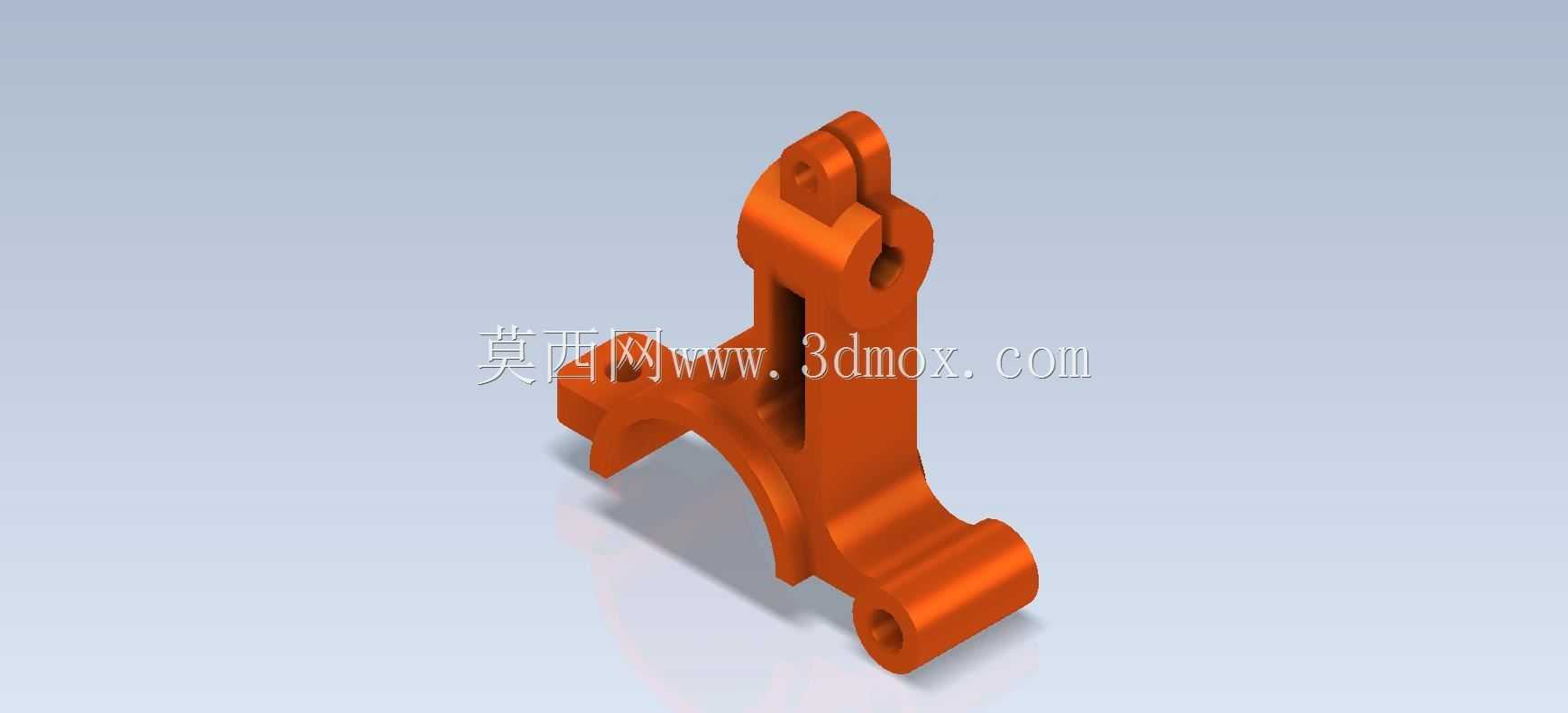

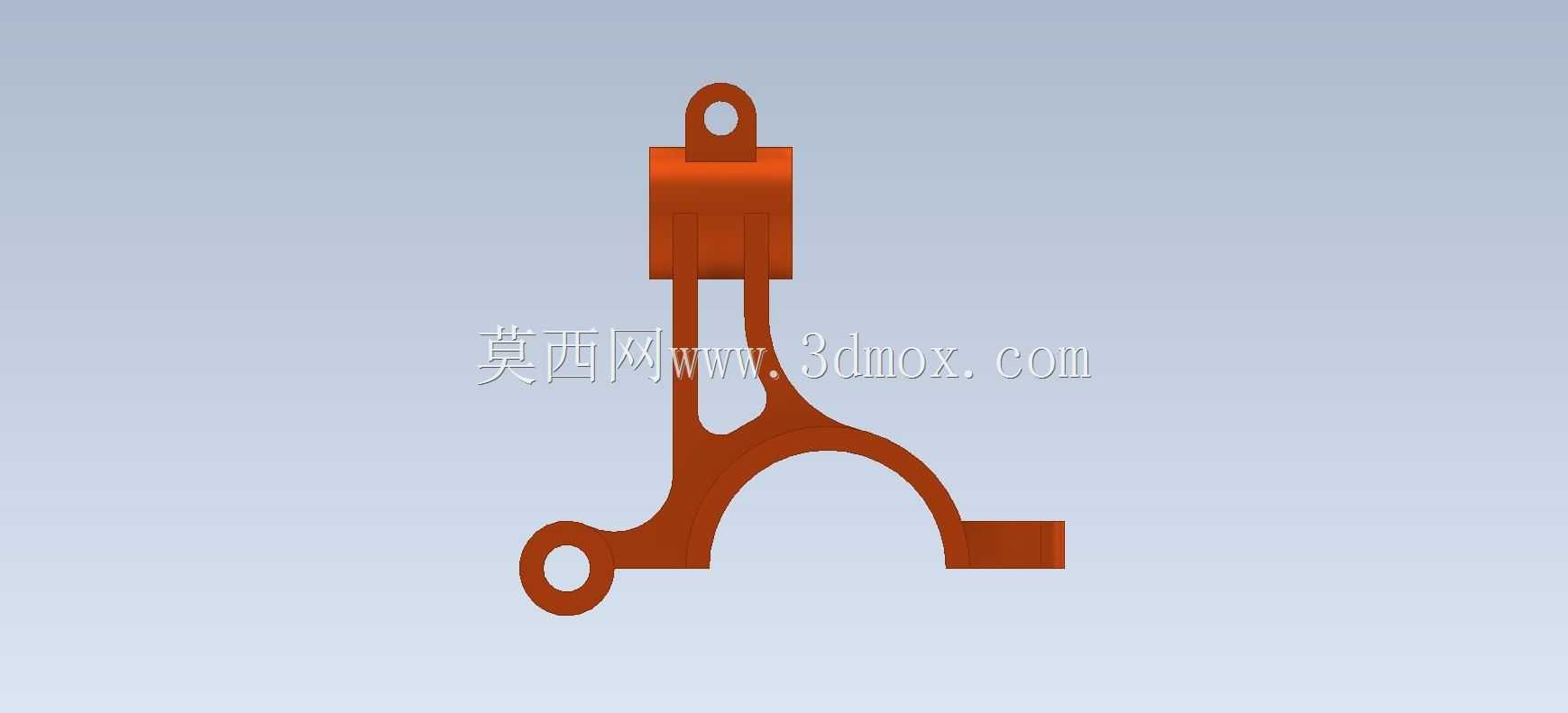

　　从功能特性来看，该构件集成了三类功能结构：上部的叉形铰接耳带同轴通孔结构，用于安装铰接销轴，与配套的摆臂类零件形成转动副，耳板上的通孔加工有较高的同轴度要求，避免销轴安装后出现卡滞、偏磨问题；中部的立向支撑肋板连接上部铰接端与下部安装基座，肋板采用变厚度过渡设计，在应力集中的转角位置做了圆弧过渡处理，既能够降低整体重量，又可以保证支撑部位的抗弯、抗扭强度，避免受载后出现结构变形；下部结构分为两部分，一侧是半圆弧抱箍结构，用于套装在固定的圆轴类基座上实现快速定位，另一侧是带通孔的方形安装耳，用于穿装螺栓完成最终的锁紧固定，这种抱箍加螺栓固定的组合安装方式，既可以降低安装时的对位难度，又能保证连接后的抗移位能力，适合在需要经常拆装调整的设备工位使用。

　　设计思路上，这类零件优先遵循功能优先的结构设计逻辑，首先确定铰接端的转动中心位置，根据配套销轴的直径确定铰接耳的孔径与耳板厚度，耳板厚度通常按照销轴直径的0.6-0.8倍取值，保证耳板的挤压强度满足载荷要求；之后根据安装位置的空间边界，确定下部抱箍的圆弧直径，圆弧直径需要与配套安装轴的直径保持间隙配合，间隙量控制在0.1-0.2mm之间，既方便套装，又不会出现过大的旷量；支撑肋板的走向沿着载荷传递路径布置，从铰接耳的受力中心延伸到下部两个安装点的连线位置，让载荷能够沿着肋板平顺传递到安装基座，减少结构内部的应力集中。所有的转角位置都设置了不小于R2的铸造圆角，既符合铸造或者3D打印的工艺要求，避免出现应力开裂，也能减少加工过程中的毛刺清理工作量。

　　从安装边界尺寸来看，上部铰接耳的两个耳板内间距需要与配套摆臂的连接端厚度匹配，预留0.2-0.3mm的装配间隙，保证摆臂转动时不会与耳板发生摩擦；下部方形安装耳的通孔中心到抱箍圆弧中心的距离，需要与安装基座上的螺栓孔位完全匹配，安装耳的平面与抱箍的圆弧端面保持共面，保证安装后整个构件的贴合面能够完全贴紧基座表面，避免螺栓锁紧后出现构件翘曲变形；整个构件的最大外轮廓尺寸需要适配安装位置的操作空间，尤其是铰接端转动时的最大扫掠范围，不能与周边的其他结构发生运动干涉，设计时通常会预留至少5mm的安全间隙，避免装配后出现运动卡滞。建模过程中需要重点关注各个孔位的同轴度、安装面的平面度要求，以及各个结构之间的过渡圆角处理，这些细节直接影响后续零件加工后的装配精度与使用寿命。
