带加强筋立式铰接安装支座结构

　　这款带加强筋的立式铰接支座，是机械传动与支撑系统中十分常见的基础连接件，日常在轻工输送线、小型工装夹具台、非标自动化设备的摆动机构里都能见到这类结构的身影，核心作用是为带铰接转动需求的杆件、摆臂提供稳定的安装基准，同时承受摆动过程中产生的径向载荷与部分倾覆力矩。从实际使用场景来看，这类支座往往安装在设备的机架型材或者安装底板上，上方的铰接孔用来穿装铰接销轴，连接摆杆、连杆或者气缸活塞杆端的鱼眼接头，实现部件之间的定轴摆动动作，比如小型分拣设备的拨杆摆动支撑、工装夹具的压板铰接支点、小型输送线的挡料板翻转支撑，都是这类零件的典型应用场景。

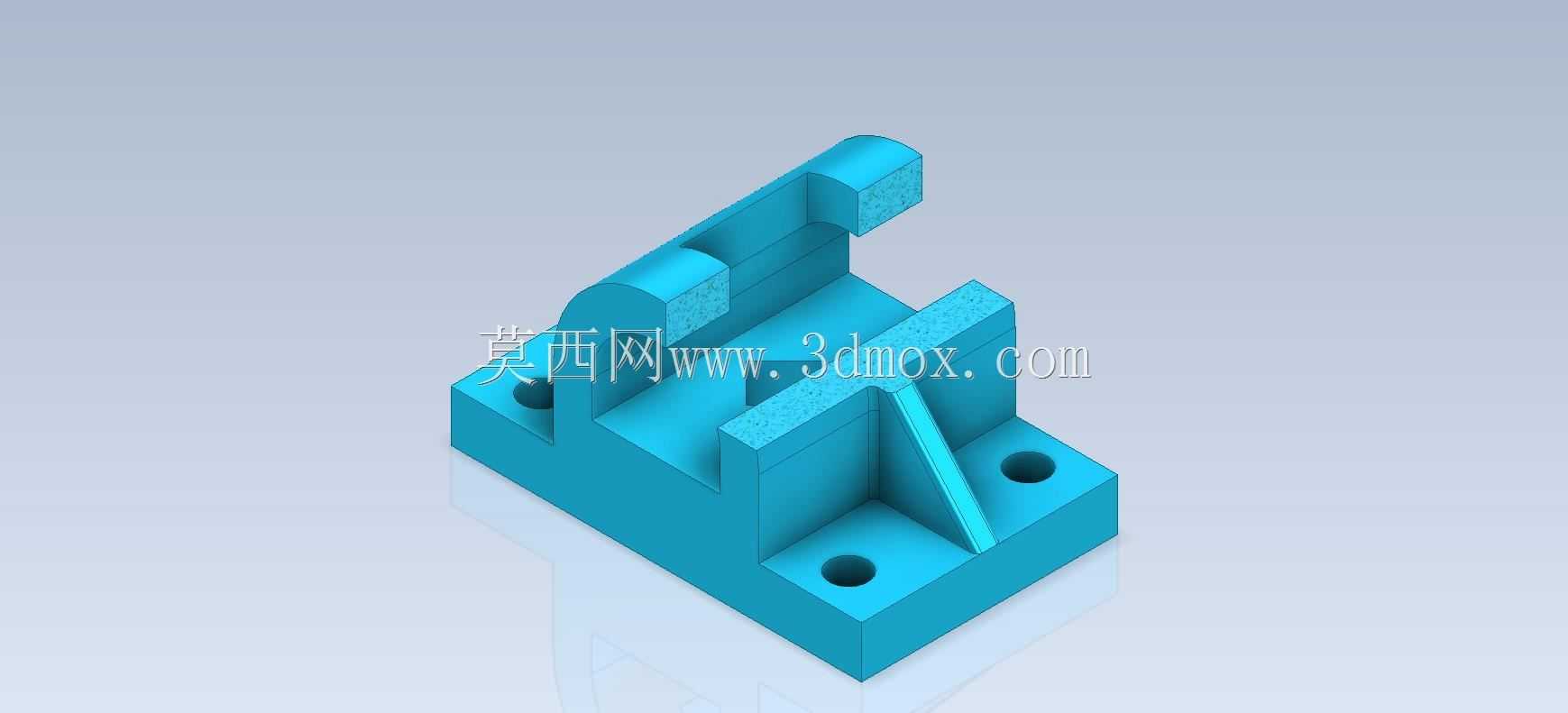

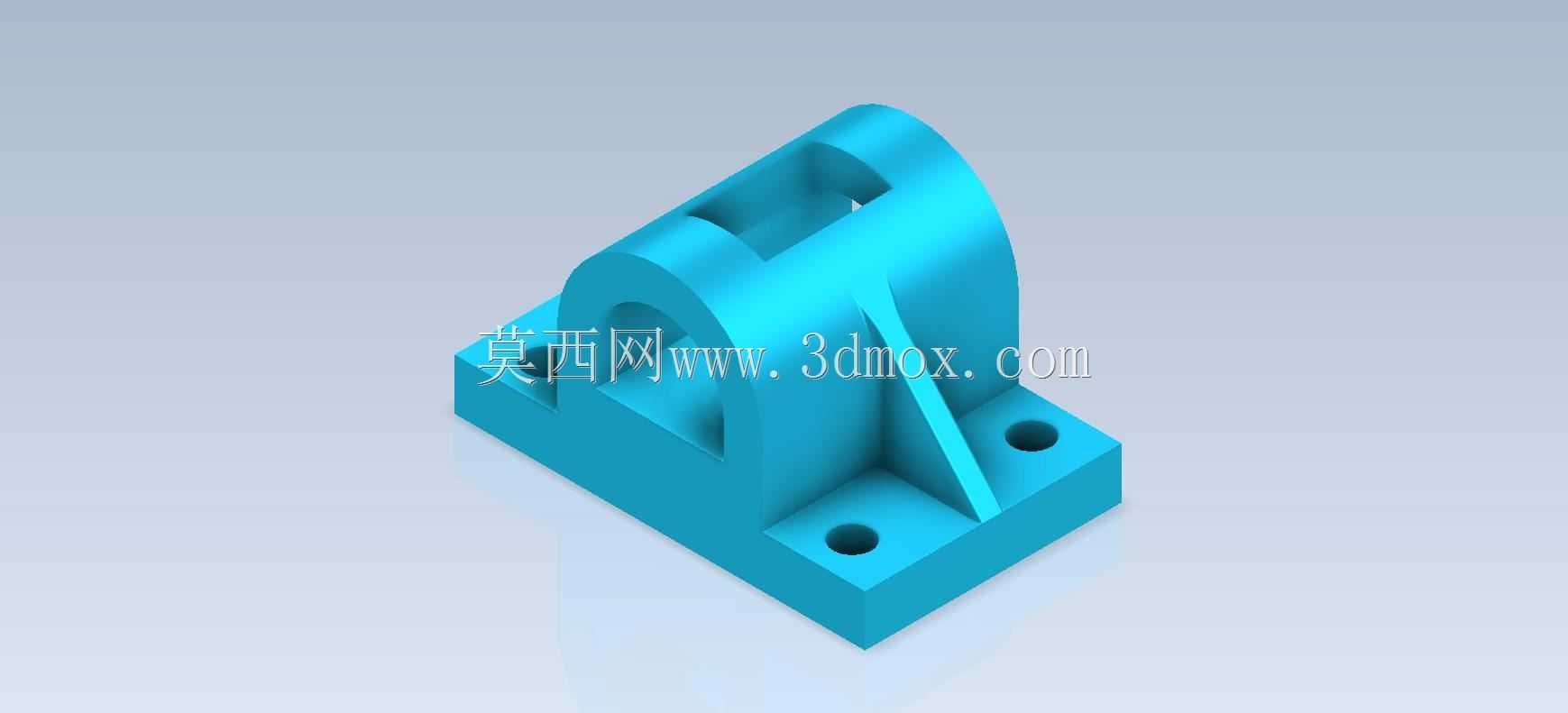

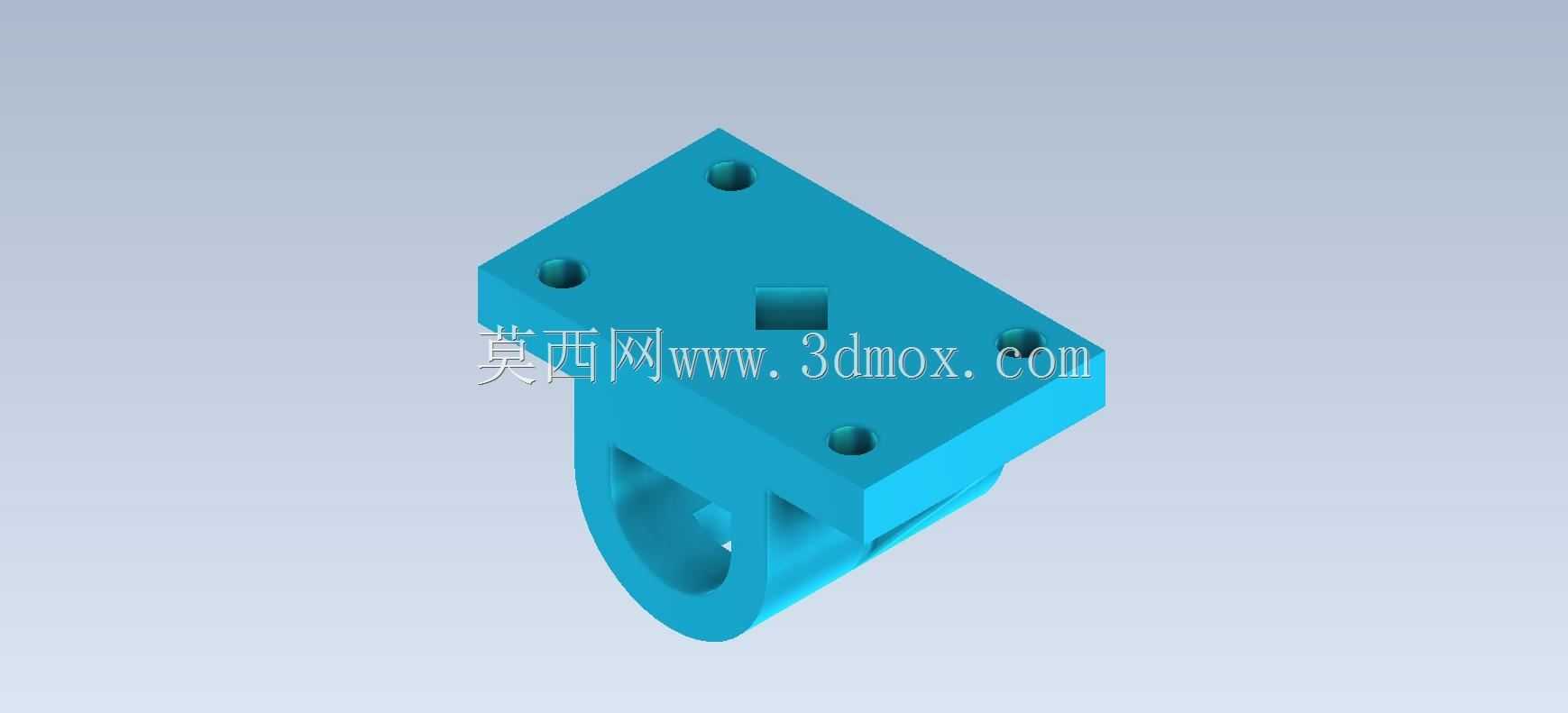

　　从结构设计逻辑来看，整个零件采用一体化铸造成型后再做机加工的工艺路线设计，底部是方形的安装法兰板，板上开设两个通孔用于穿装内六角螺栓，将整个支座固定在安装基面之上，两个安装孔的孔位做了沉孔设计，能够让螺栓头完全沉入孔内，避免螺栓头突出安装面干涉其他部件，同时保证安装后支座底面与基面完全贴合，不会出现局部悬空导致的受力不均问题。底部法兰向上延伸出主体立板，立板顶部是同轴的两个铰接耳板，耳板上的铰接孔为通孔设计，孔的公差一般选用H7级，保证与销轴的配合间隙控制在合理范围，既不会因为间隙过大导致摆动时出现窜动异响，也不会因为间隙过小出现销轴卡滞、装配困难的问题。

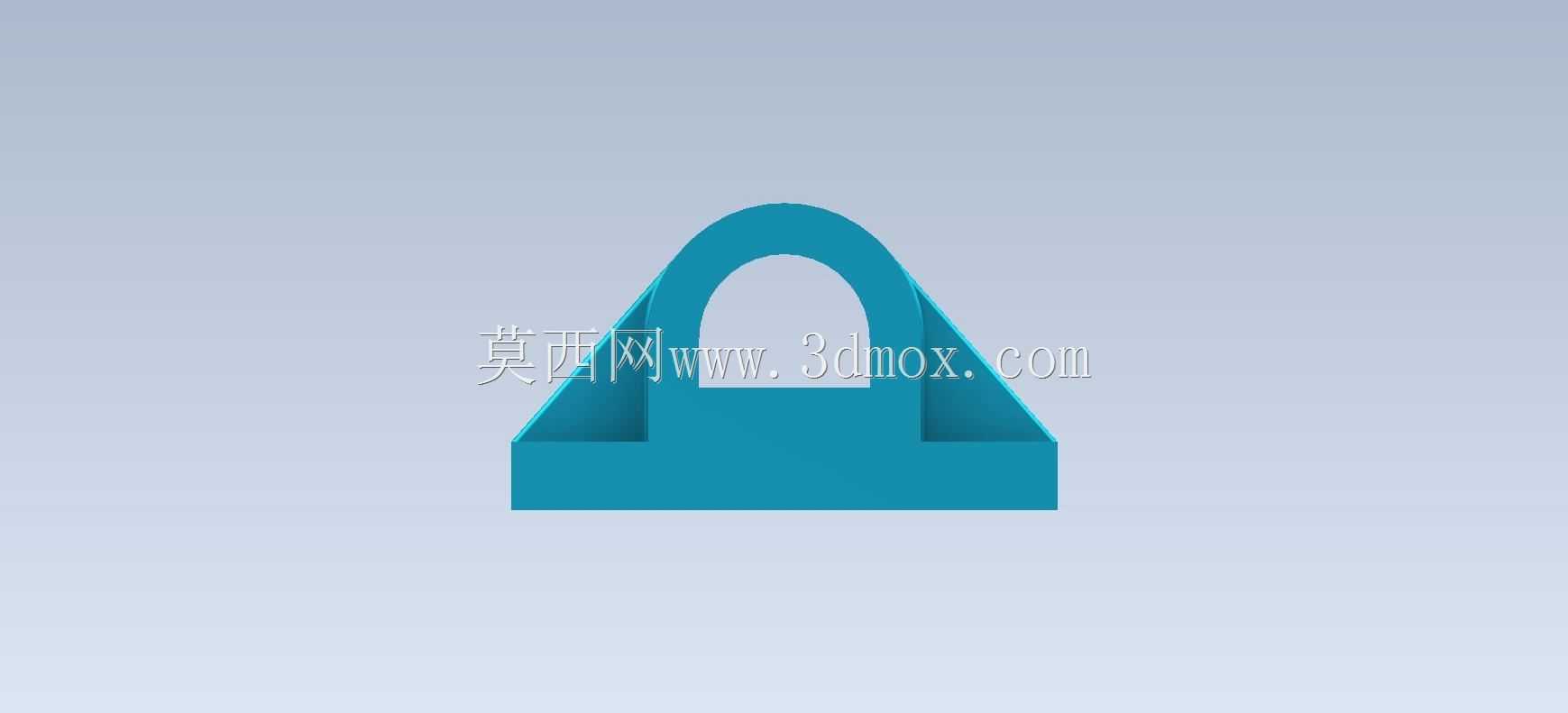

　　在立板与底部法兰的连接位置，特意设计了三角形的加强筋结构，这处加强筋是整个零件的受力关键——当铰接孔承受径向载荷时，立板会受到向一侧倾覆的弯矩，没有加强筋的情况下，立板与底板的连接圆角位置很容易出现应力集中，长期交变载荷作用下会产生疲劳裂纹，甚至出现立板断裂的失效问题；三角形加强筋从立板侧面一直延伸到底板表面，将立板承受的弯矩部分分流到底板上，大幅降低连接位置的应力峰值，同时提升整个支座的结构刚性，减少受力时的形变量，保证铰接孔的同轴度不会因为受力变形出现偏差。

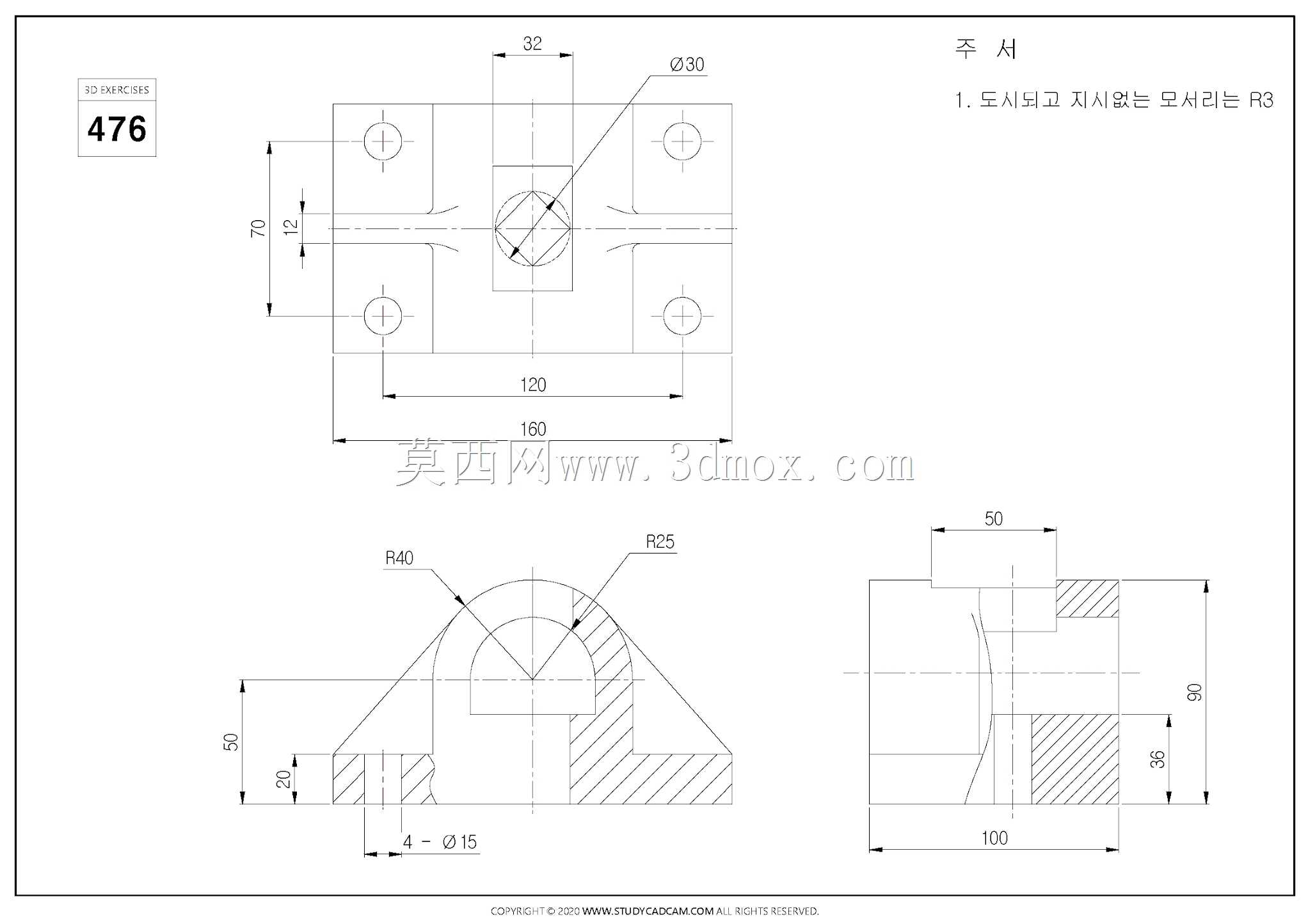

　　从安装边界尺寸来看，底部方形安装板的边长控制在常规小型支座的适配范围，两个安装孔的中心距符合常见的型材安装孔位标准，不需要额外在安装基面上打非标孔位，直接适配市面上常规的40系、50系工业铝型材的安装槽，也可以直接在钢板焊接的机架上配钻安装孔，适配性很强。铰接耳板的间距设计预留了足够的安装空间，能够适配厚度在对应范围内的摆杆端部，不会出现摆杆装不进去或者间隙过大窜动的问题，铰接孔的孔径也匹配常规的标准销轴尺寸，采购标准件即可完成装配，不需要定制特殊规格的销轴，降低后续的维护替换成本。

　　建模过程中需要注意几个关键的工艺细节：首先是所有的棱角位置都做了圆角过渡，避免锐边毛刺导致的装配划伤，同时减少尖角位置的应力集中；其次是安装孔与铰接孔的垂直度、同轴度公差需要在建模时明确标注，机加工过程中要一次装夹完成关键孔位的加工，避免二次装夹导致的位置偏差；另外加强筋与立板、底板的连接位置都做了铸造圆角，符合铸造工艺的要求，避免铸造时出现浇不足、冷隔的缺陷，也能减少机加工的余量。这类零件虽然结构不算复杂，但却是机械结构中最基础的支撑部件，设计时的细节考量直接决定了整个摆动机构的运行稳定性与使用寿命，很多新手在做这类练习模型时容易忽略加强筋的受力作用、安装孔的沉孔设计以及圆角过渡的工艺要求，做出来的模型往往只具备外形，不符合实际生产加工的工艺规范，也无法满足实际使用的强度要求。在实际选型应用时，需要根据所承受的载荷大小调整底板厚度、耳板厚度以及加强筋的厚度，载荷较大的场景还可以在铰接孔内压装铜套或者滚针轴承，提升铰接位置的耐磨性能，延长零件的维护周期。
