杠杆式铰接连接支架机械结构

　　这类带多安装位的杠杆式铰接支架，在轻工自动化输送线、小型工装夹具的定位机构里十分常见，核心作用是作为力传递与姿态调整的中间铰接载体，把驱动端的直线或摆动动作，转化为执行端的特定角度位移，常见于小型工件的压紧定位、料道的挡料分料机构，也会用在手动工装的快速夹钳衍生结构里，替代部分定制铸件来缩短加工周期。

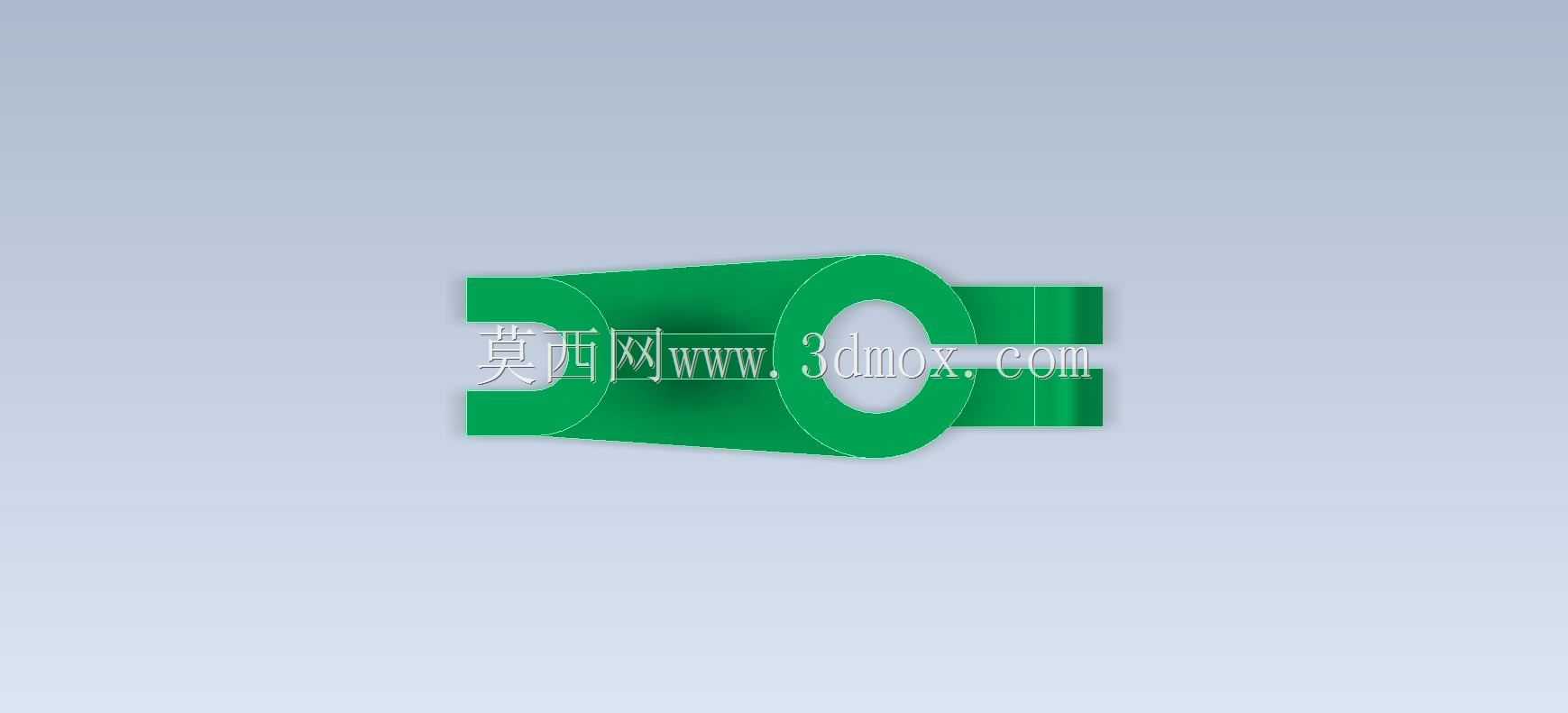

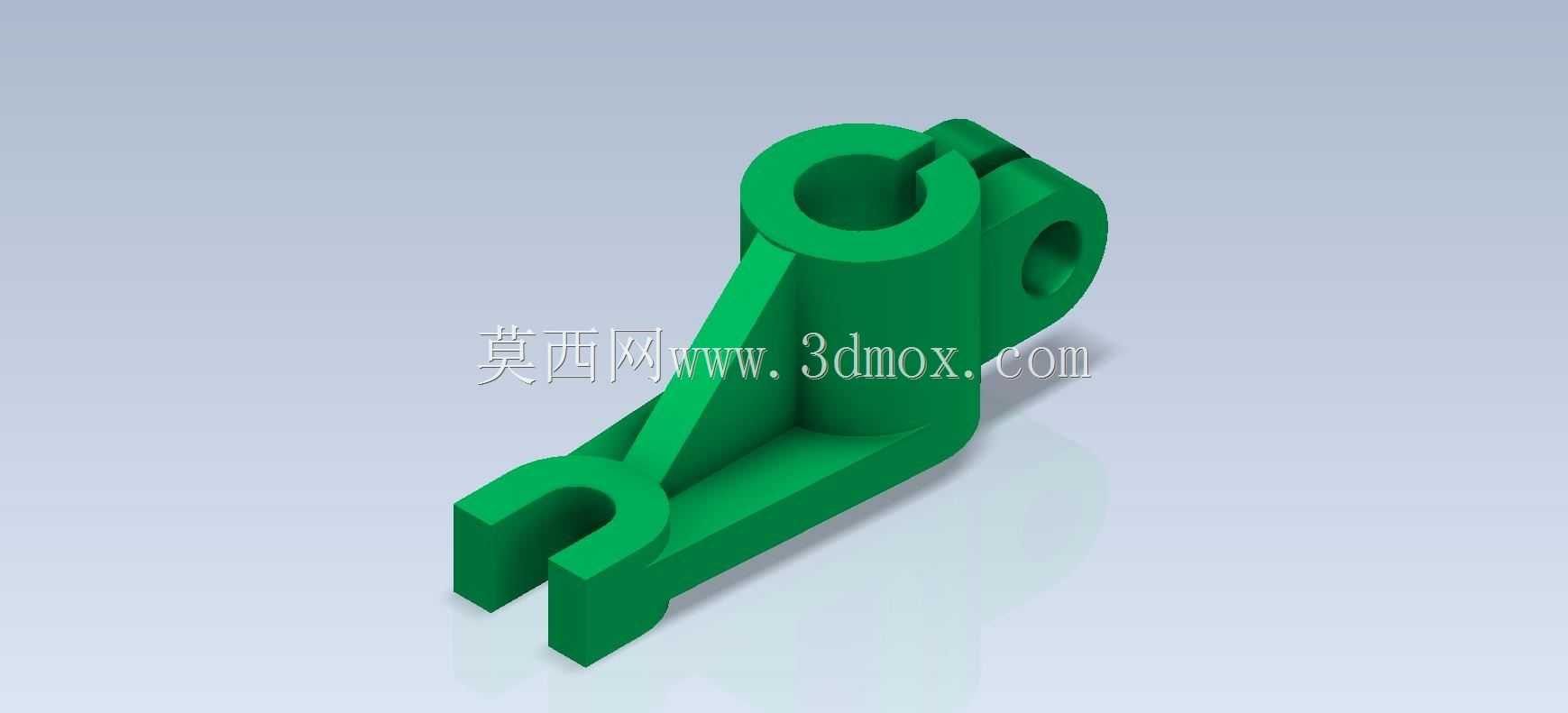

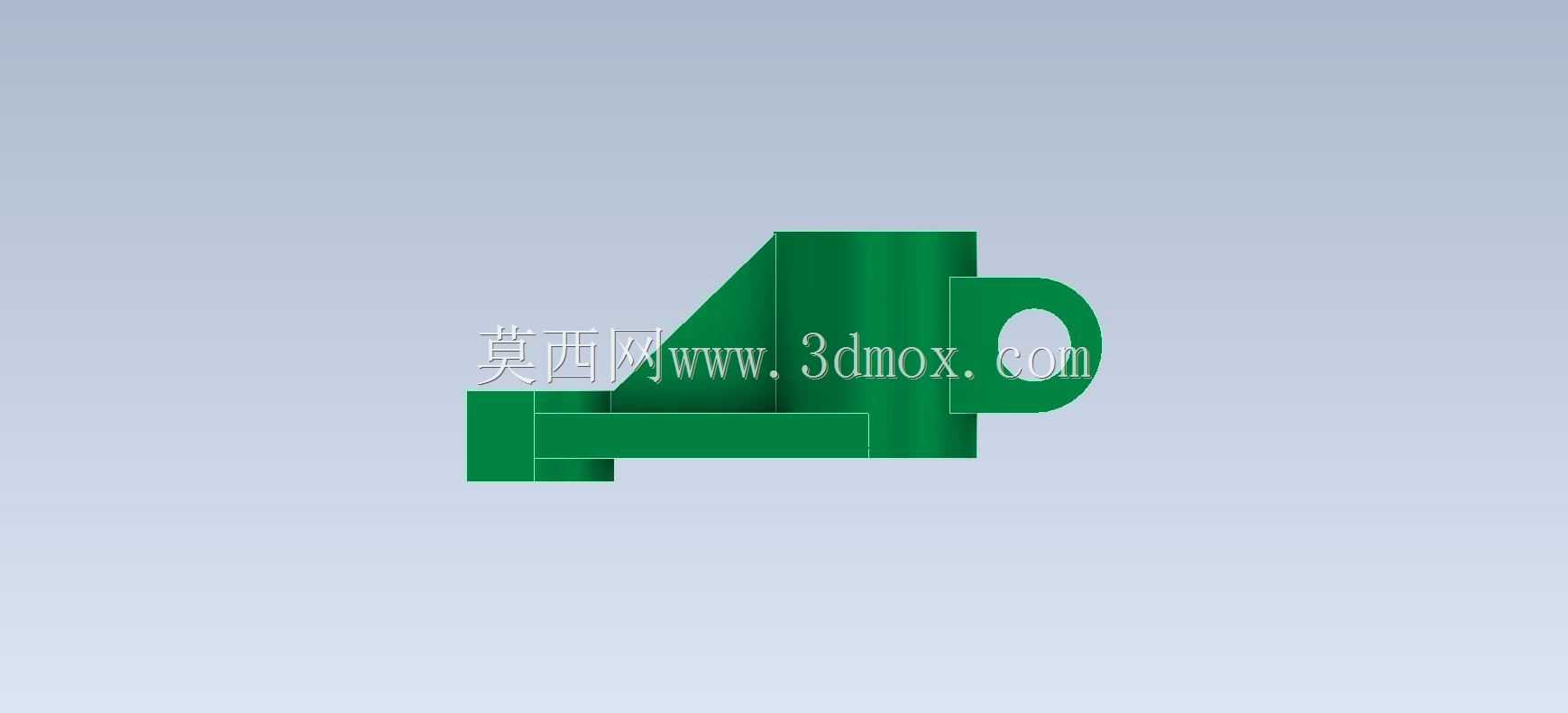

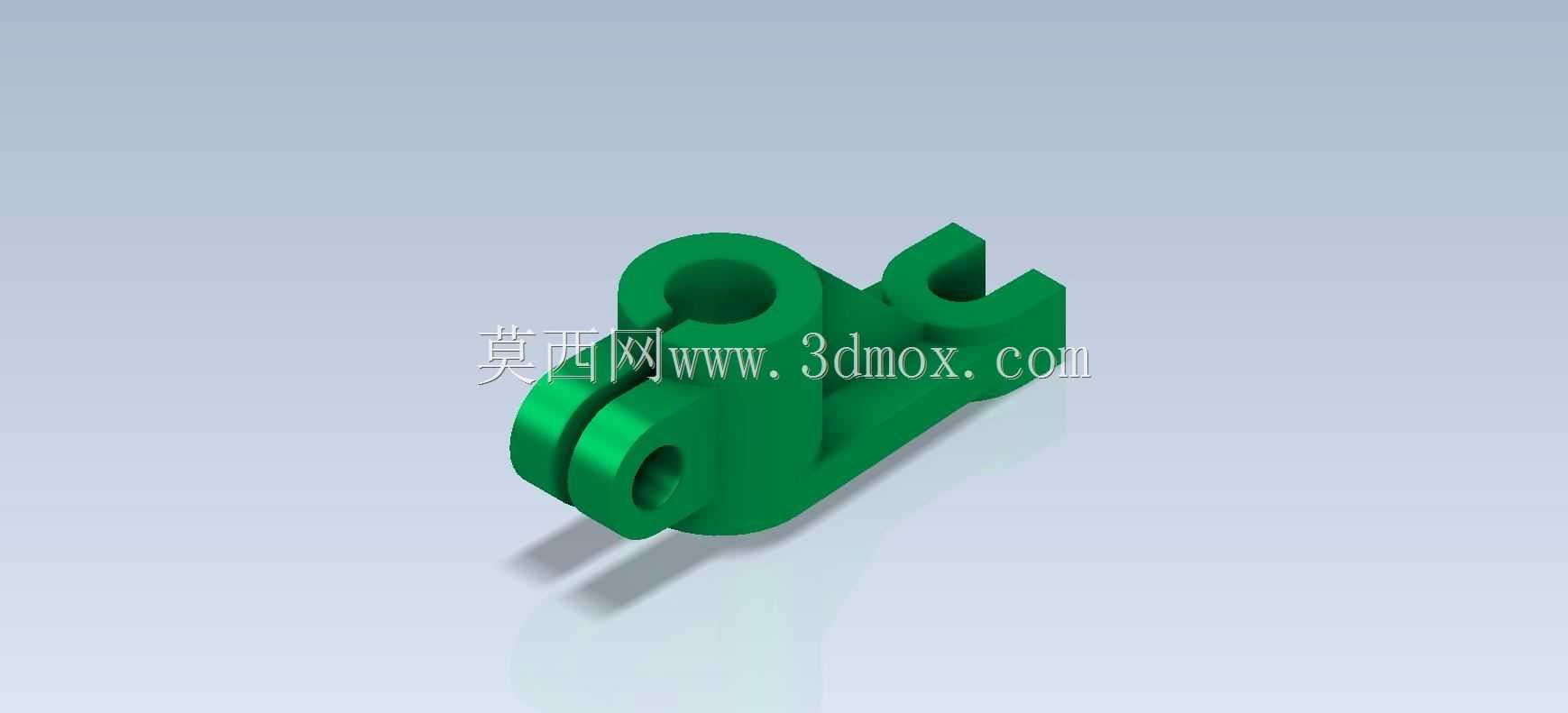

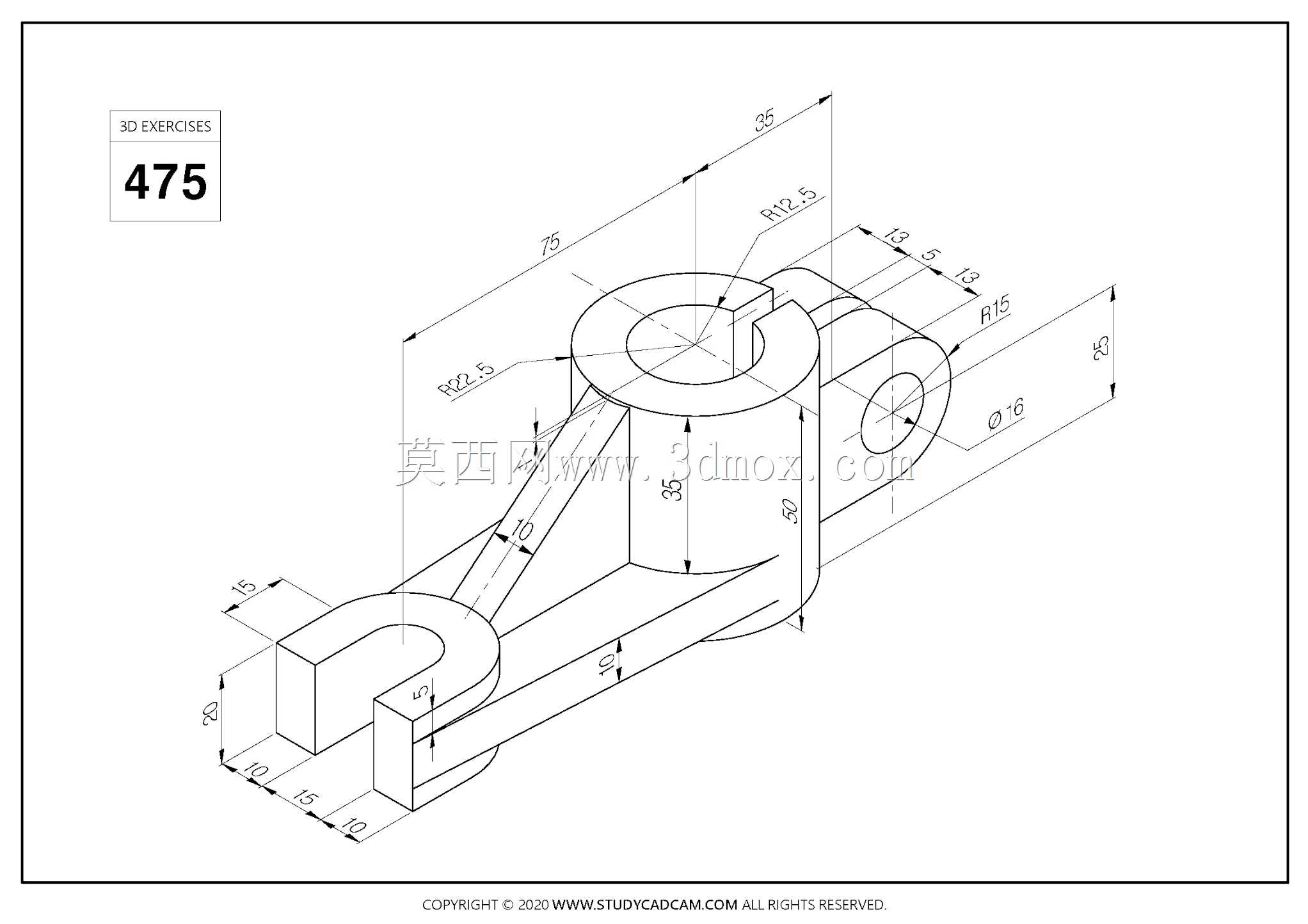

　　从结构功能上拆解，主体上部的带开口夹紧圆柱筒，是用来穿装固定铰接转轴的安装位，开口处的预留缝隙可以通过螺栓锁紧，抱紧穿入的光轴，既可以让支架绕固定轴做定轴摆动，也能在需要锁止位置时通过拧紧开口处的紧固件，把支架和转轴锁为一体，适配需要临时固定姿态的使用场景；上部侧方伸出的带通孔凸耳，是驱动端的连接位，不管是连接小型气缸的活塞杆接头，还是连接手动扳杆的铰接端，这个通孔都能通过圆柱销实现无间隙铰接，保证驱动力传递的同轴度，避免侧向分力带来的卡滞。下部的叉形开口结构，是执行端的连接位，开口的槽宽适配常规厚度的执行摆杆，通过销钉连接后，能带动末端的压头、挡块等执行件完成对应的动作，叉形结构的对称设计可以平衡铰接处的受力，减少单侧受力带来的销钉磨损。

　　设计这类零件的时候，首先要确定的是三个铰接位的中心距，这几个尺寸直接决定了杠杆的传动比，也就是驱动端行程和执行端行程的比例关系，要是中心距偏差超过0.1mm，实际使用时就会出现执行端行程不足或者过位的问题。主体的加强筋是沿着主受力方向布置的，从上部圆柱筒外壁一直延伸到下部叉形结构的根部，刚好对应支架摆动时的拉压应力方向，能在不增加整体壁厚的前提下，把零件的抗弯刚度提升40%以上，避免受力时出现明显的形变导致铰接卡滞。所有铰接孔的端面都做了凸台加厚处理，因为铰接处是接触应力集中的位置，加厚的凸台既能增加孔的有效接触长度，提升销钉连接的稳定性，也能减少零件整体的材料用量，降低毛坯的重量。

　　从安装边界来看，上部的铰接转轴安装孔适配直径12-20mm的常规光轴，开口处的锁紧间隙预留了0.5-1mm的调节量，能适配轴径的轻微公差波动；侧方凸耳的铰接孔和下部叉形结构的铰接孔，直径统一为8mm，适配行业内通用的M8圆柱销或者带肩铰接销，不需要定制特殊规格的紧固件。零件的整体摆动范围受限于结构外形，绕上部固定轴的有效摆角在0-45度之间，安装时要预留足够的摆动空间，避免和周边的机架、其他机构产生运动干涉，尤其是下部叉形结构的外侧，要预留至少5mm的安全间隙，防止摆动过程中出现磕碰。

　　建模的时候要注意，所有的孔位都要做同轴度校验，上部圆柱筒的内孔和外圆的同轴度要控制在0.05mm以内，不然锁紧的时候会出现轴被抱死或者抱紧力不足的问题；铰接孔的端面要和孔轴线保证垂直，垂直度公差控制在0.03mm以内，不然销钉穿装后会出现别劲的情况，长期使用会加速销钉和孔的磨损。零件的所有棱边都做了R0.5的倒角处理，既避免加工后的锐边割手，也能减少热处理或者受力时的应力集中，降低开裂的风险。这类零件一般采用45号钢加工，表面做发黑处理防锈，要是用在有腐蚀的场景，也可以换成304不锈钢材质，不需要改动整体结构，只需要根据材料的强度特性适当调整加强筋的厚度即可。
