带法兰盘侧孔轴类连接零件结构设计

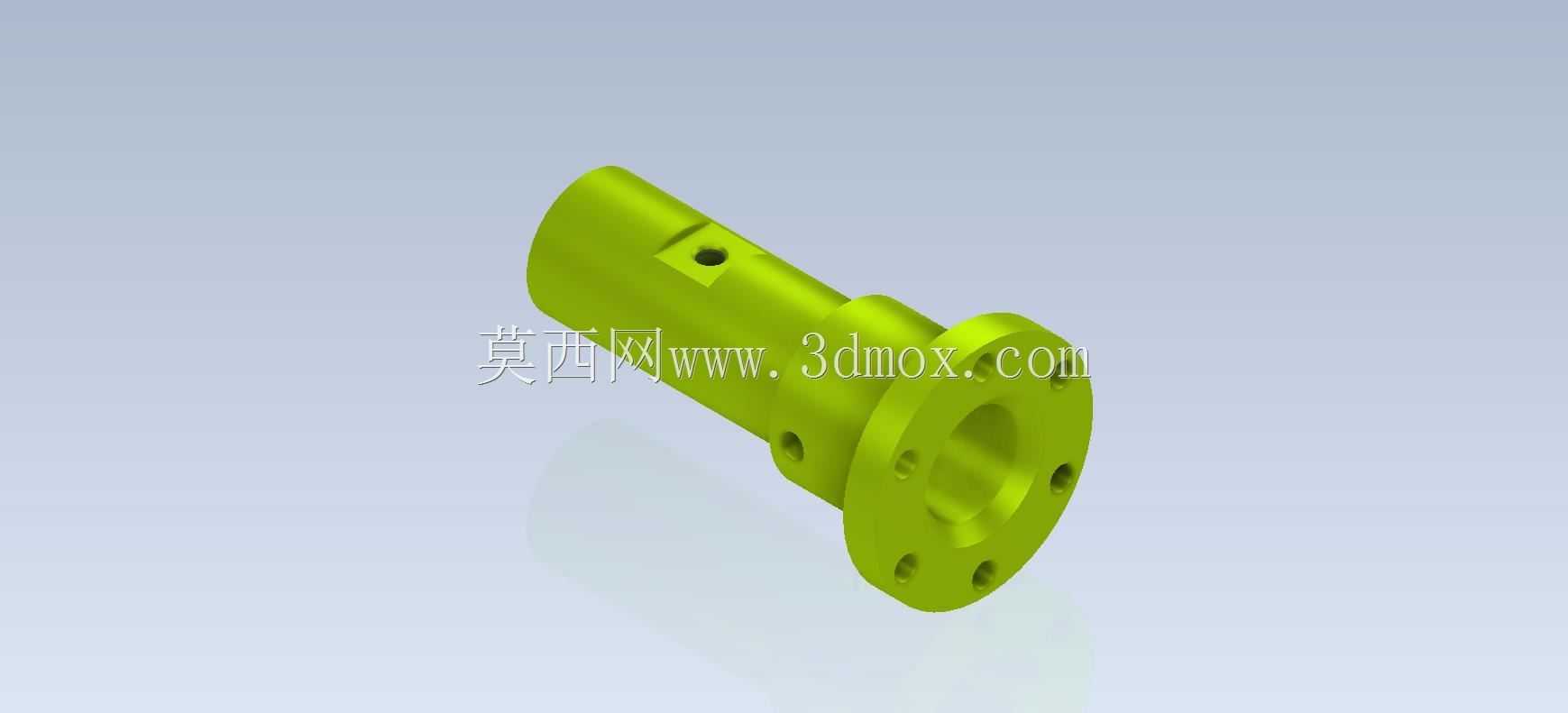

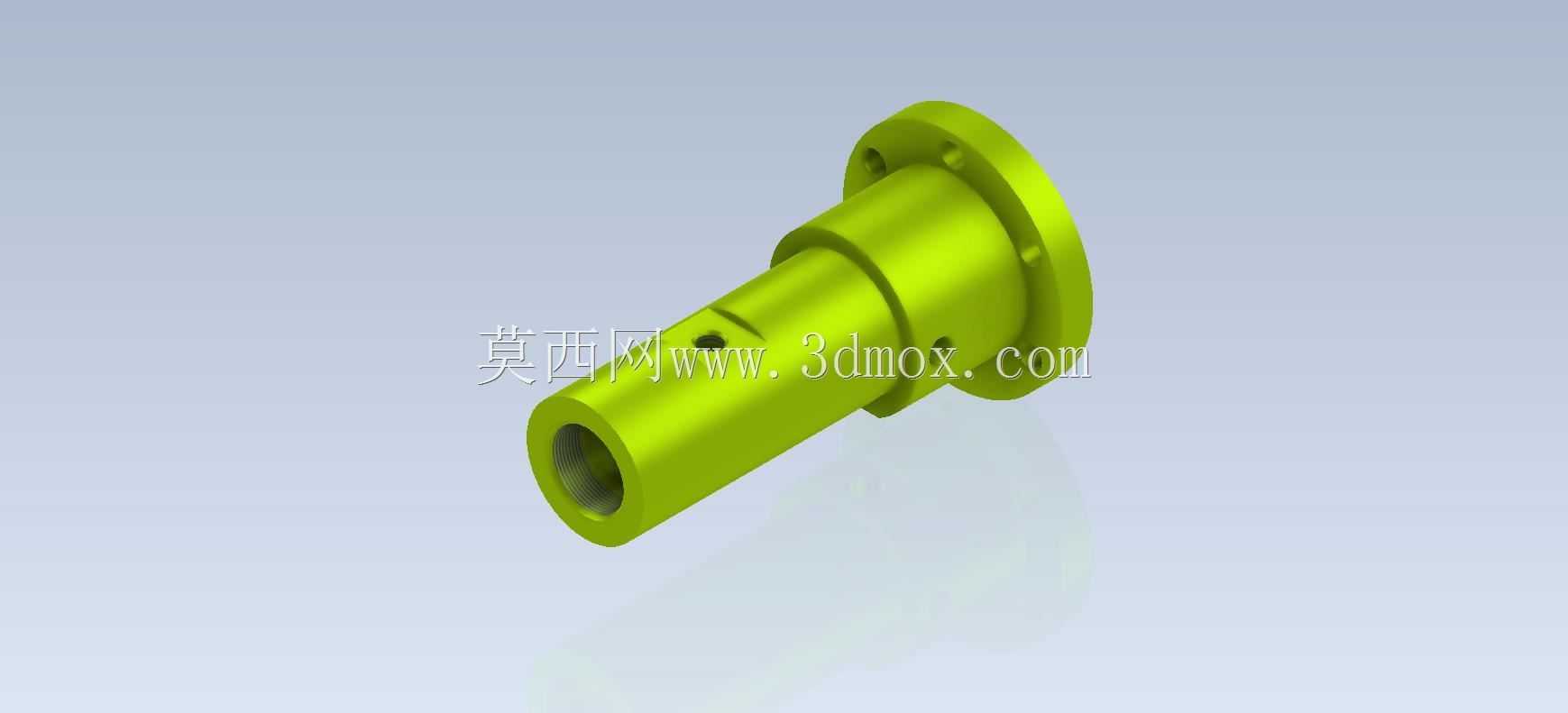

　　这类带法兰结构的轴类连接件，在流体输送管路配套、小型动力输出单元、工装夹具定位模组里都有很广泛的适配场景，日常做设备改造或者非标设计的时候，经常会遇到需要兼顾轴向传动、周向定位、端面密封连接的需求，这个零件的结构刚好覆盖了这几个核心的功能点。从实际使用的角度看，零件主体的长轴段是核心的承载部分，外圆面需要和配套的衬套或者轴承内圈做过渡配合，表面粗糙度要控制在Ra1.6以内才能保证长期运转的耐磨性，轴段上开设的径向通孔，主要是用来穿装锁紧销或者定位顶丝，避免轴和配套的传动轮、联轴器之间出现周向打滑，这个孔的位置精度很关键，距离法兰端面的尺寸公差要控制在±0.05mm以内，不然装配的时候会出现定位销错位，没法锁紧的问题。

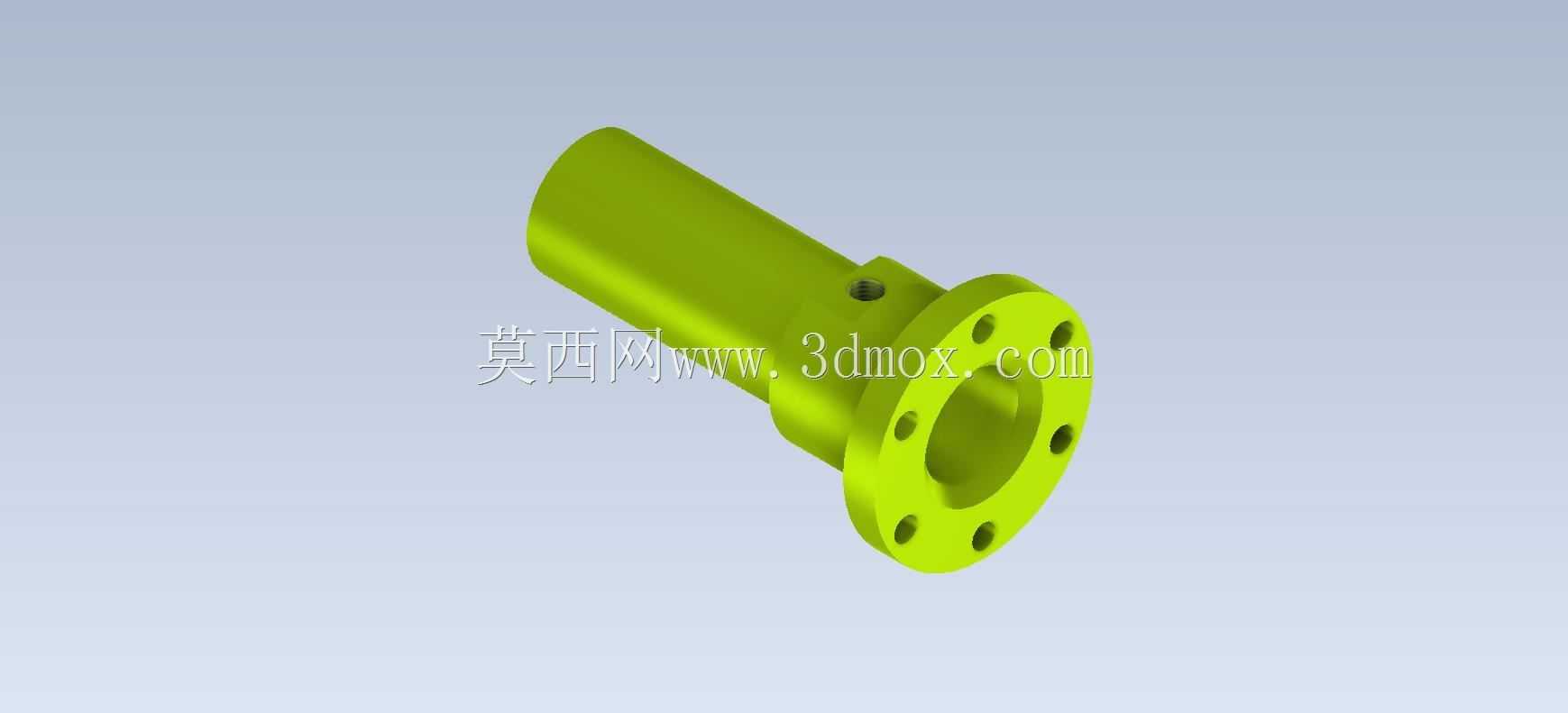

　　端部的法兰盘是整个零件的安装基准，法兰端面上均匀分布的多个安装孔，是用来穿装螺栓把整个轴组件固定在设备的腔体壁或者安装立板上的，法兰和轴段衔接的位置做了圆角过渡，避免应力集中，长期承受交变载荷的时候不会在衔接位置出现断裂失效，法兰的端面还要加工密封槽的话可以直接加装O型圈，就能满足有气压或者液压泄漏防护要求的使用场景。做这个零件的三维建模的时候，首先要先确定整体的装配边界，长轴段的外径要匹配所选轴承的内孔标准尺寸，法兰盘的外径不能超过安装位置的预留空间，一般要比配套的安装座止口小2-3mm方便装配对位，轴段的长度要根据实际的传动跨距来定，要留出轴承安装位、传动件安装位还有端部的锁紧余量，不能出现轴伸过长导致的挠度变形问题。

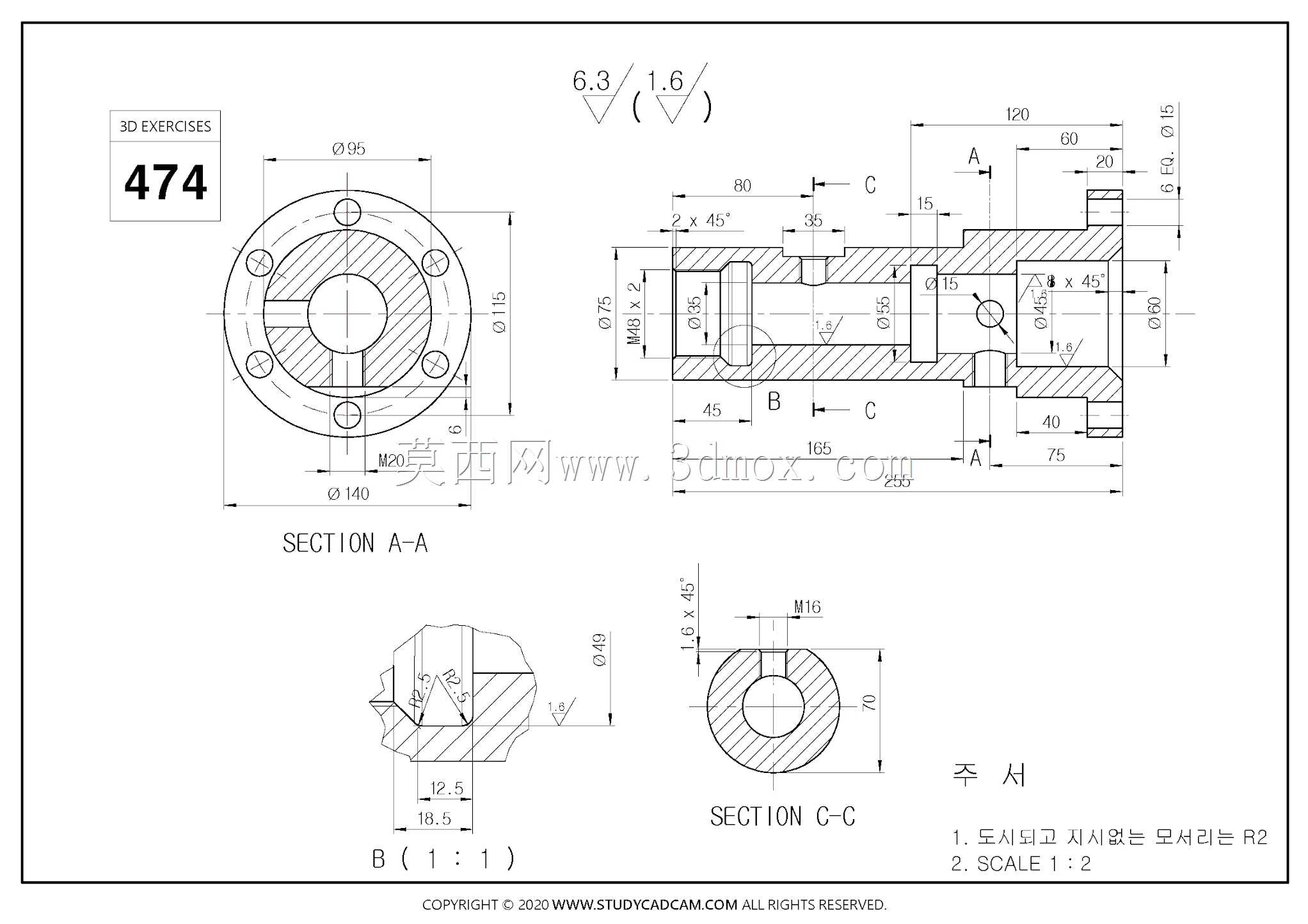

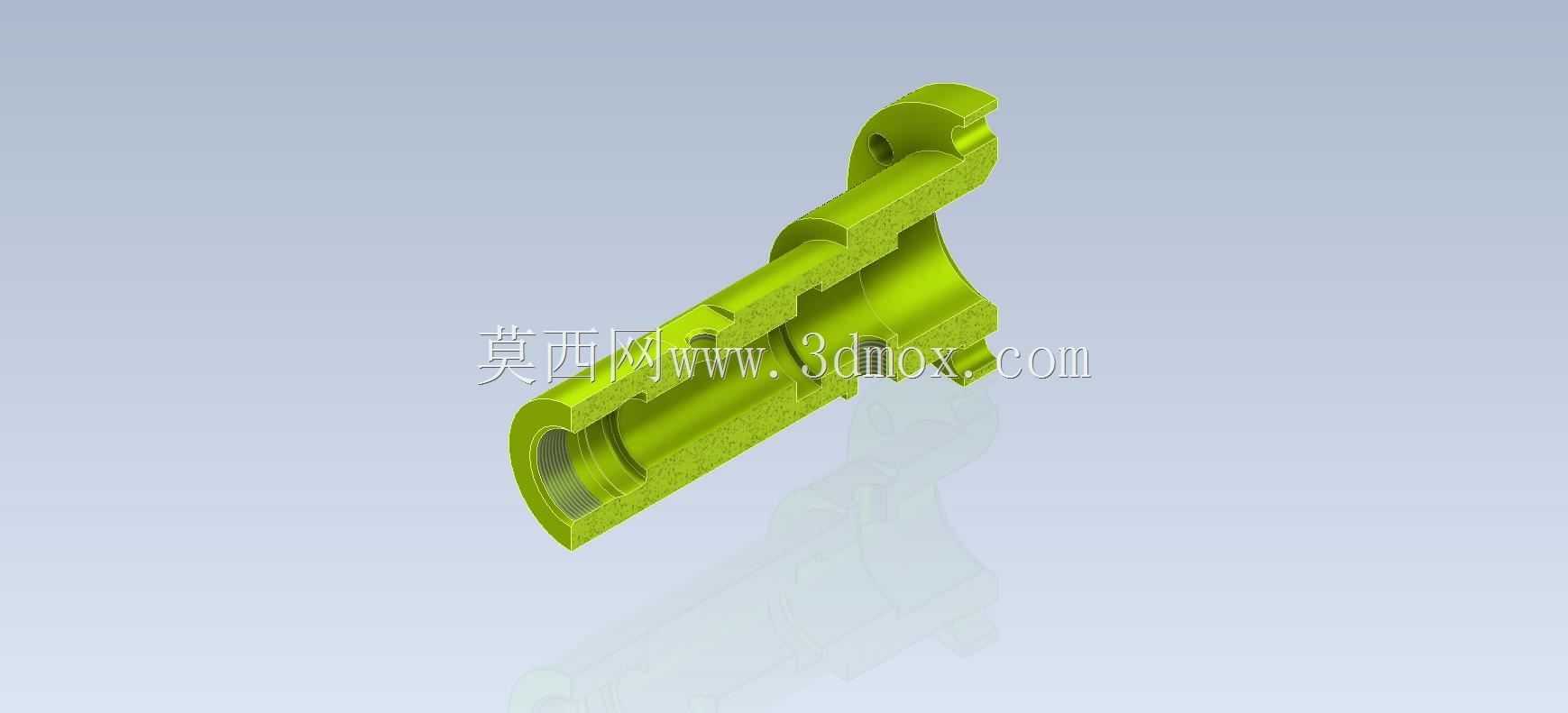

　　建模的时候先做主体的回转特征，把轴段和法兰的基本轮廓做出来，之后再处理径向的定位孔、法兰端的安装孔，要注意所有孔的位置都要和装配基准面对齐，法兰上的安装孔要做阵列的时候保证等分精度，不然螺栓穿装的时候会出现别劲的情况。实际加工的时候，这个零件一般选用45号钢或者40Cr材质，粗加工之后做调质处理提升整体的强度，长轴的外圆面要做精磨保证尺寸精度和同轴度，法兰端面要和轴的中心线保证垂直，垂直度公差控制在0.02mm以内，不然安装之后轴会出现偏摆，运转的时候产生振动和噪音。在实际选型替换的时候，要先核对安装边界：法兰端的安装孔中心距要和设备原有安装位的孔位匹配，轴段的直径要和配套的轴承、传动件内孔一致，

　　径向定位孔的位置要和传动件上的顶丝孔对齐，不然装上去之后没法实现周向固定。这类零件在小型输送线的动力辊筒驱动端、小型气动马达的输出轴组件、液压阀组的阀芯连接轴上都能看到类似的结构，设计的时候还要考虑动平衡的问题，如果是用于每分钟上千转的高速运转场景，还要在轴段的适当位置做去重处理，避免高速转动的时候出现不平衡量导致的设备振动。另外轴段端部的倒角也不能忽略，一般做C2的倒角方便装配的时候穿入轴承或者联轴器，不会刮伤配套零件的内孔表面，法兰上的安装孔也要做倒角处理，避免螺栓穿装的时候被孔边的毛刺卡住。很多新手做这类轴类零件建模的时候，容易忽略衔接位置的圆角，直接做直角衔接，实际加工的时候直角位置会有应力集中，承受冲击载荷的时候很容易从根部断裂，所以必须根据轴径的大小做R1-R3的过渡圆角，同时还要注意圆角的大小不能影响轴承或者密封件的安装，不能让圆角顶住配套零件的端面导致装配不到位。还有径向的定位孔，不能开在轴和轴承配合的工作面位置，要开在传动件安装的对应轴段上，不然会破坏轴承配合面的精度，导致轴承安装之后出现偏磨，缩短使用寿命。
