带安装座的铰接支撑连接结构件

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698473
  • 带安装座的铰接支撑连接结构件
  • 带安装座的铰接支撑连接结构件
  • 带安装座的铰接支撑连接结构件
  • 带安装座的铰接支撑连接结构件
  • 带安装座的铰接支撑连接结构件
  • 带安装座的铰接支撑连接结构件

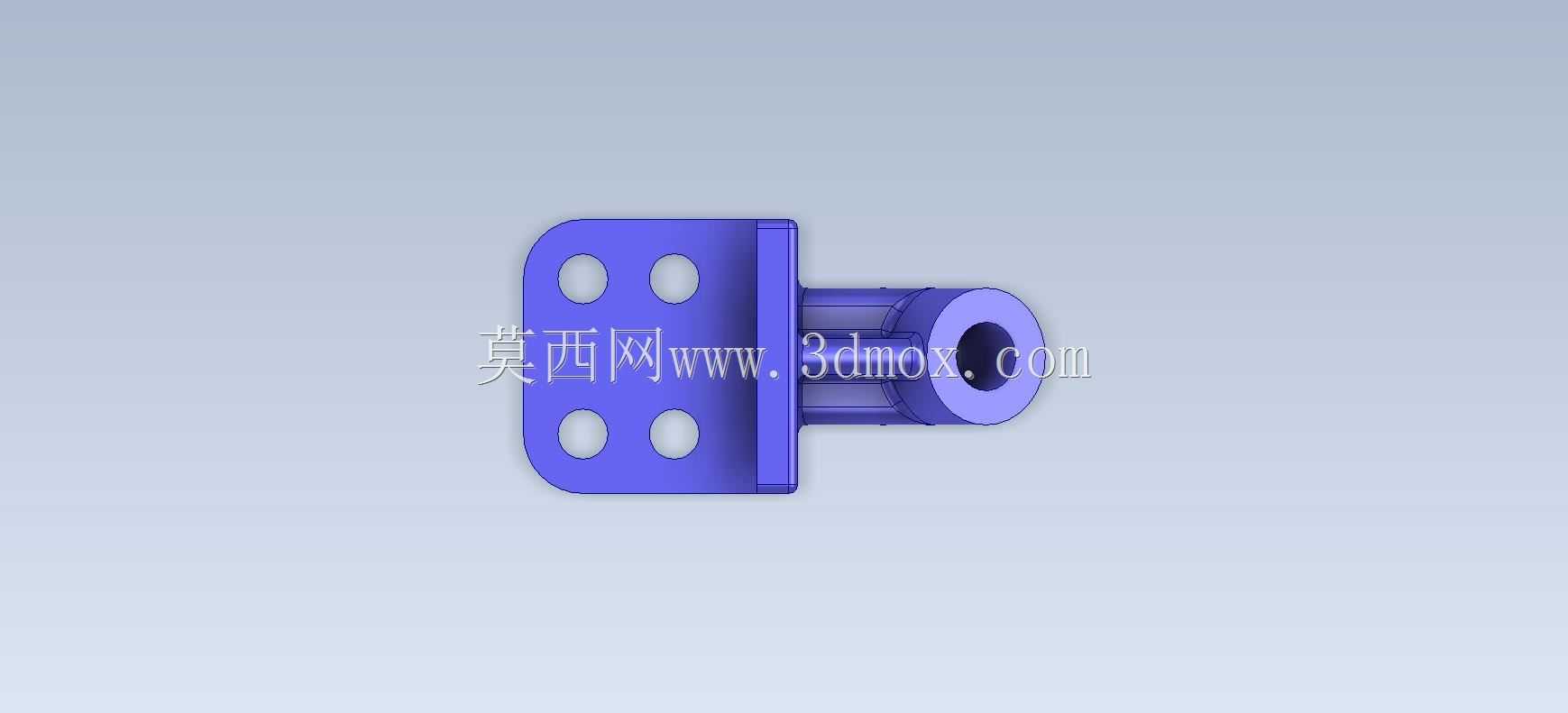

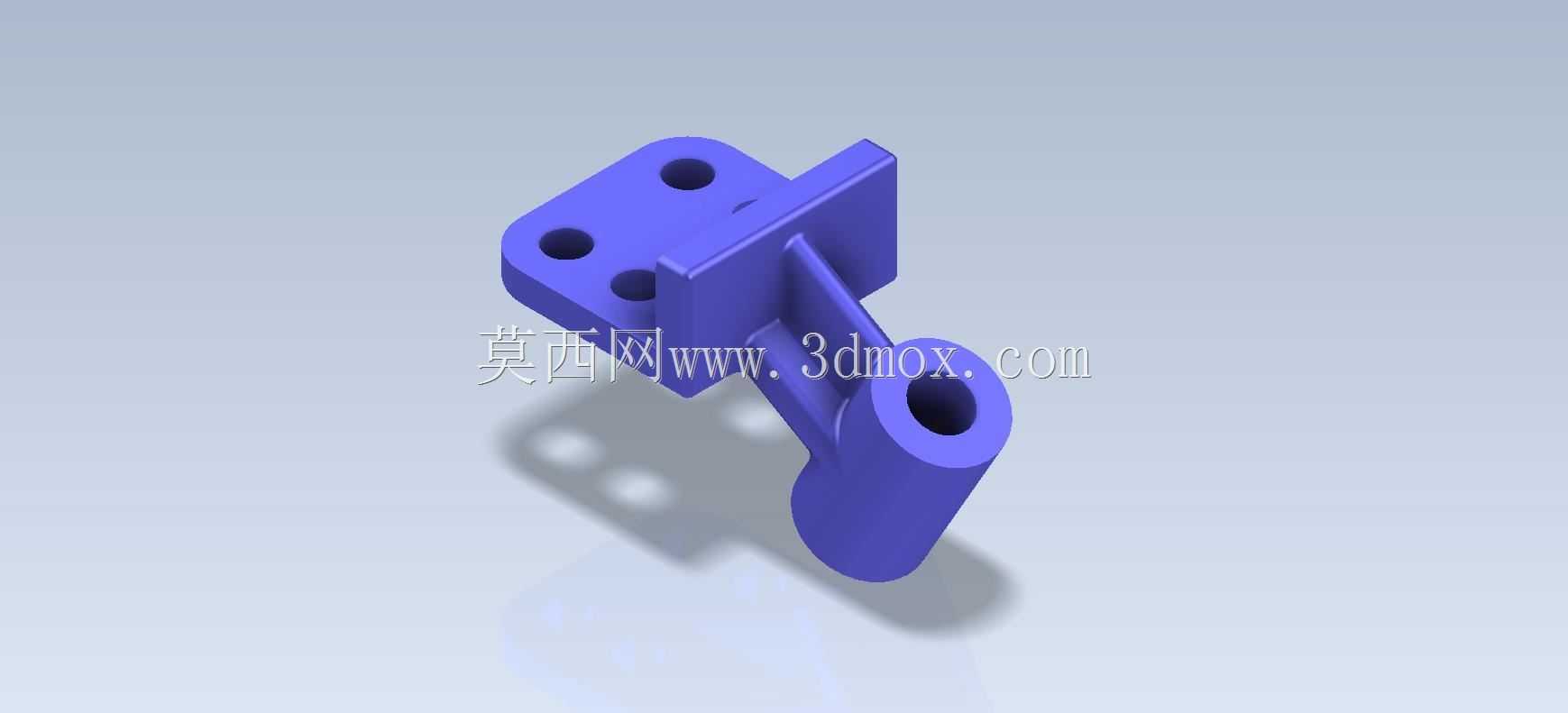

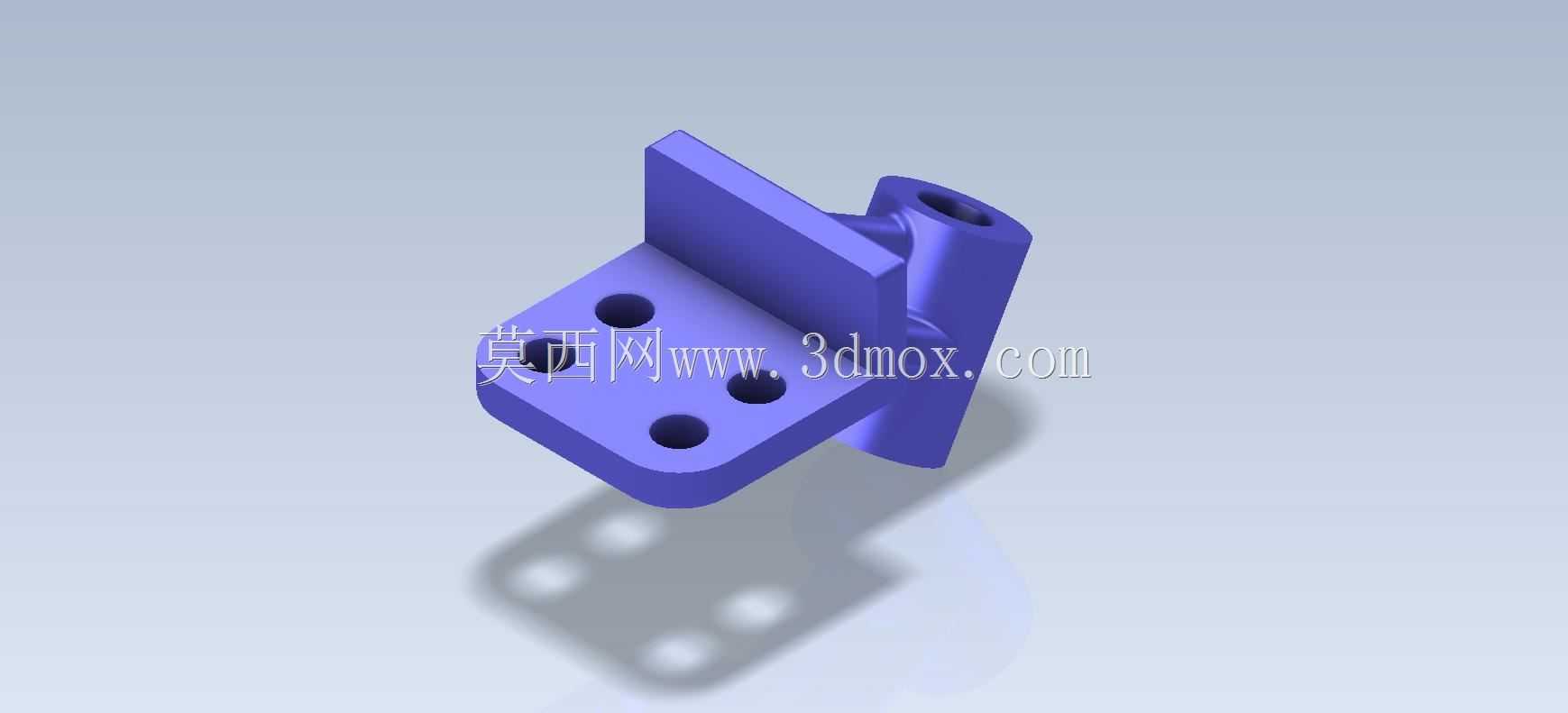

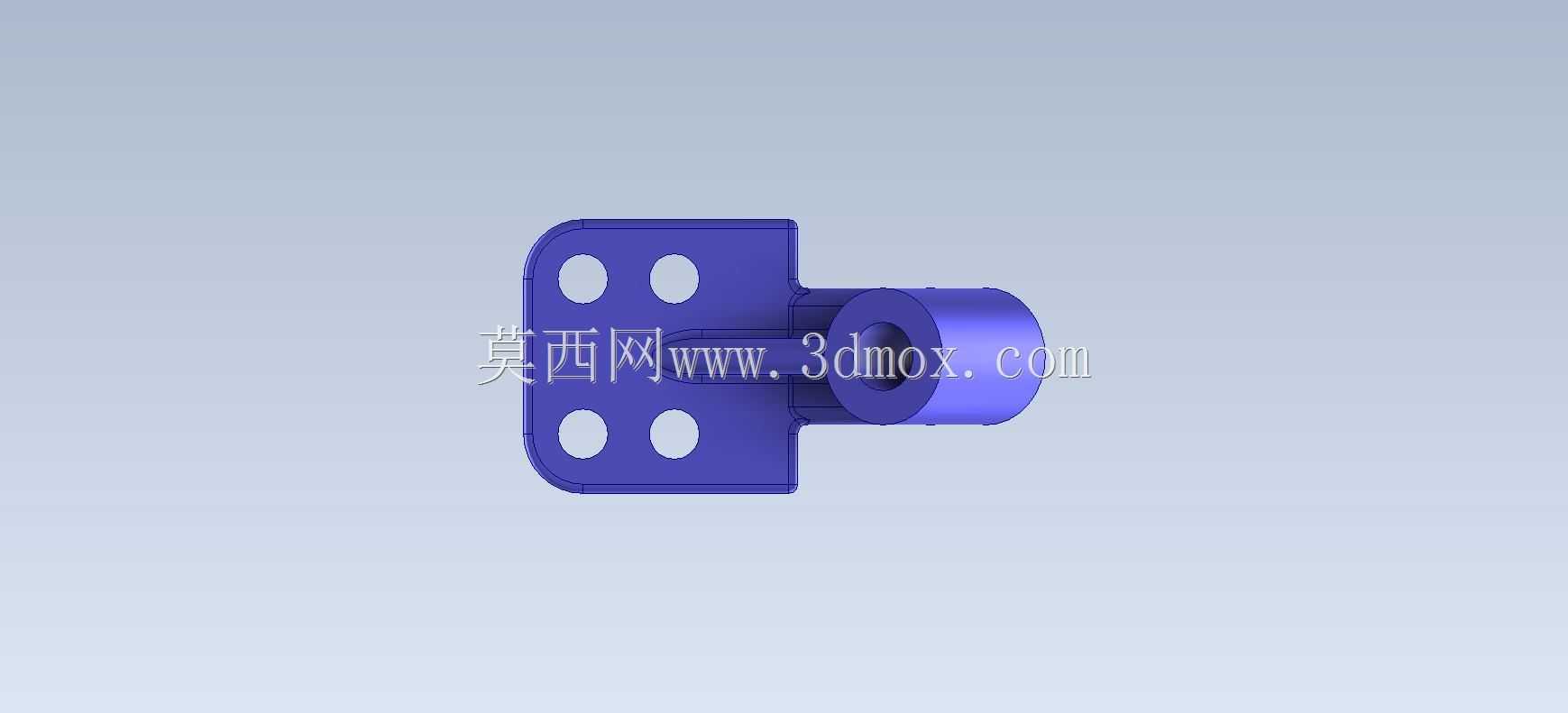

  这类带安装法兰与铰接套筒的组合式支撑件,在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍,日常做设备改型时经常会碰到类似的结构需求。从实际使用场景来看,它的核心作用是完成两个不同运动方向构件的过渡连接:上方带四个沉孔的平板安装面,是用来贴合固定在设备的型材框架或者安装基板上的,沉孔设计可以让内六角螺栓安装后头部完全埋入板面,不会突出平面干涉后续装配的其他零件,四个安装孔的孔位间距是按照常规工业铝型材的槽距做的匹配设计,不需要额外做转接板就能直接固定在40系列或者50系列的铝型材架上,安装边界的容错空间也留得比较足,孔与板边缘的距离足够承受常规工况下的剪切力,不会出现安装孔处开裂的问题。

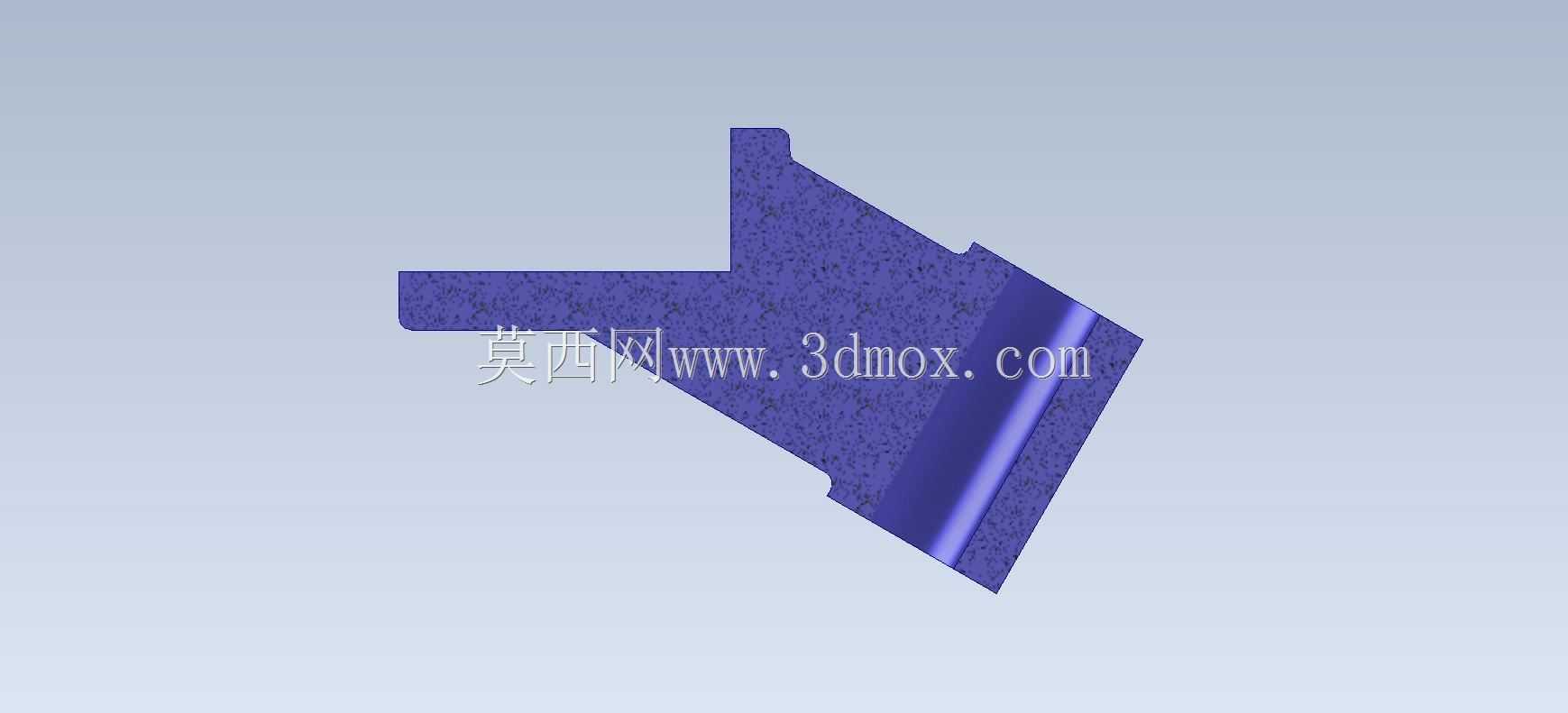

  下方斜向延伸的圆筒结构是铰接配合位,内孔是精加工的基准面,用来穿装铰接销轴或者小直径的导向轴,圆筒的壁厚做了加厚处理,在销轴反复转动的铰接工况下,能有效降低孔壁的磨损速率,延长零件的更换周期。连接平板和圆筒的立板与三角加强筋,是整个结构的受力传递核心,立板垂直于安装平板布置,用来抵消铰接部位传递过来的径向倾覆力矩,三角筋则是顺着受力方向做的斜向支撑,避免立板在长期交变载荷下出现弯曲变形,筋的厚度和立板保持一致,不会因为壁厚差过大在注塑或者机加工过程中出现缩痕、应力集中的问题。

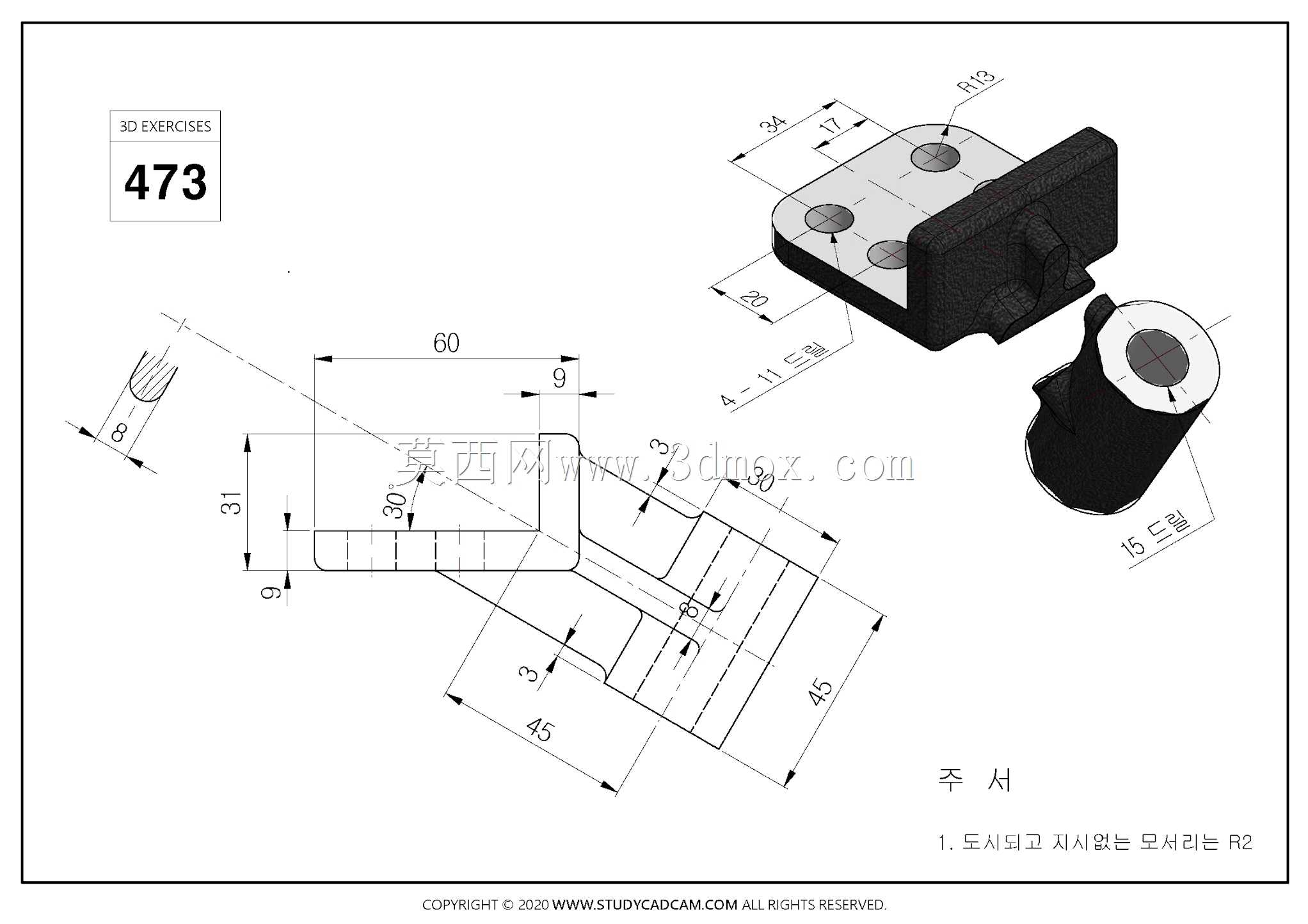

  做这类零件的三维建模时,首先要确定安装面和铰接孔的中心距,这个尺寸是整个零件的核心装配基准,一旦偏差超过0.1mm,就会导致后续铰接的杆件出现卡滞、运动不畅的问题。平板上的安装孔要注意沉孔的深度和直径匹配,必须保证对应规格的螺栓能完全沉入,同时不能钻穿平板的安装接触面,避免安装时出现贴合不严的情况。铰接圆筒的内孔要根据配合需求选择公差,如果是和销轴做间隙配合的转动副,一般选H7的公差等级就可以满足常规使用要求,圆筒的外圆不需要做过高的精度要求,只要保证壁厚均匀即可。

  实际选型使用的时候,要先核算铰接部位的径向载荷,根据载荷大小选择对应材质的零件,如果是轻载的工装定位场景,用POM或者尼龙材质的注塑件就能满足需求,还能起到自润滑的作用,不需要额外加装轴套;如果是输送线上的重载支撑场景,就需要选用6061铝合金或者45号钢的机加工件,钢件还可以根据使用需求做表面发黑或者镀锌处理,提升防锈能力。安装的时候要注意,固定安装板的螺栓要对角均匀拧紧,避免平板因为受力不均出现翘曲,导致铰接孔的轴线出现偏移,加剧销轴和孔壁的偏磨。铰接销轴装配时可以涂抹少量的润滑脂,降低初期转动的摩擦阻力,也能减少粉尘进入配合间隙造成的磨粒磨损。

  这类结构看起来简单,但细节设计的合理性直接影响整个机构的运行稳定性,很多新手做设计的时候容易忽略加强筋的布置方向,把筋做在不受力的一侧,结果使用没多久就出现立板变形的问题,还有的会把安装孔的位置设计得离板边缘太近,螺栓拧紧的时候直接把板边撑裂,这些都是实际生产装配中经常碰到的问题。这个结构的整体外形没有多余的复杂曲面,不管是开模注塑还是数控机加工都比较容易实现,加工成本也能控制在比较低的水平,适合在各类小型自动化设备、工装夹具里做标准化的铰接支撑配件使用,针对不同的安装空间需求,只需要调整安装板的尺寸、铰接孔的直径以及两者的中心距,就能衍生出适配不同工况的系列化零件。
