带斜槽与侧孔的异形支撑块结构练习件

　　本次呈现的异形支撑块结构，是面向三维建模入门与机械结构认知的典型练习构件，在日常工装夹具搭建、小型设备支撑定位场景中具备较高的参考价值。从实际应用场景来看，这类带斜向开槽与侧向通孔的块体结构，常出现在非标自动化设备的工位定位模组、小型输送线的侧边挡停支架、教学实训台的功能安装基座等位置，可作为承载小型工件、安装检测传感器、配合导向组件完成限位动作的基础结构件，不需要承受大吨位冲击载荷，更多承担定位、辅助支撑、功能附件安装的作用。

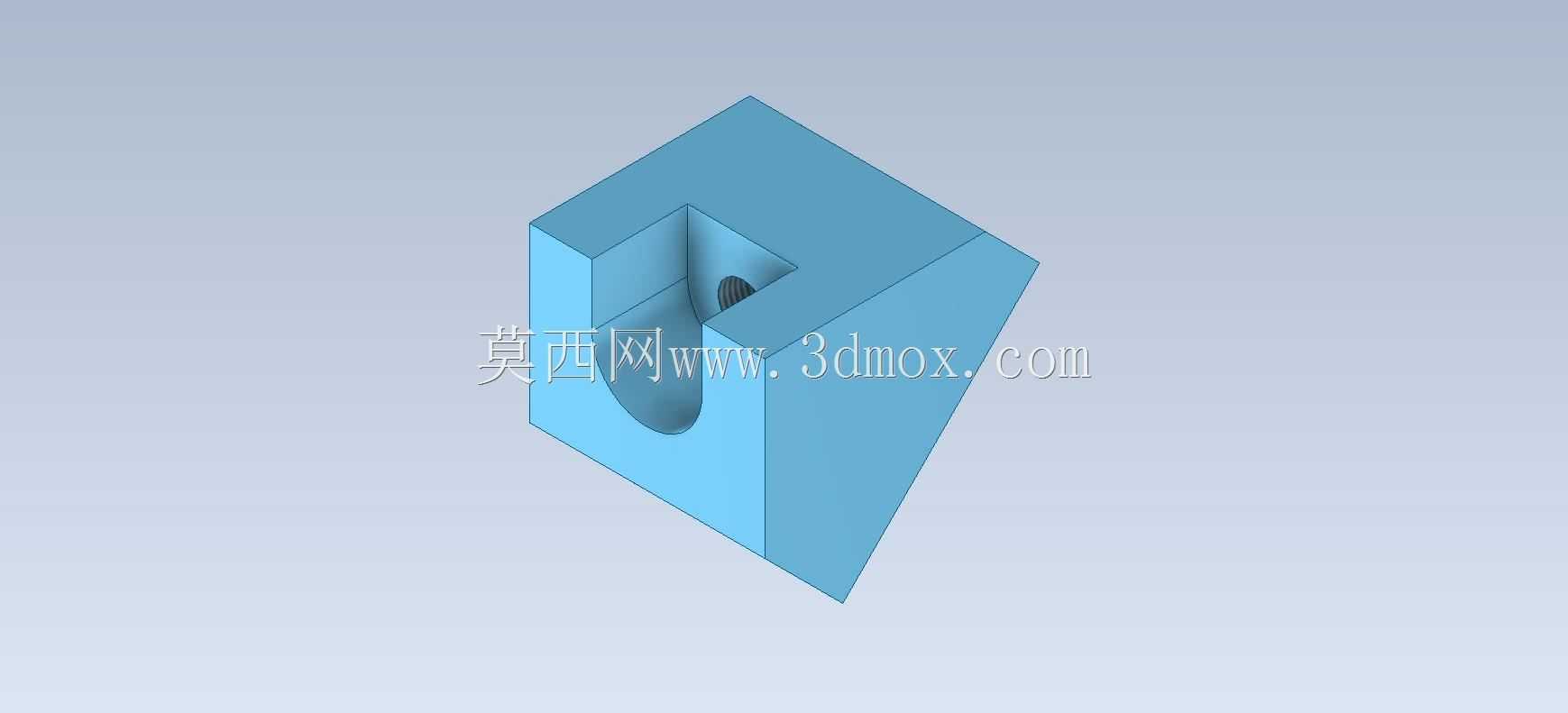

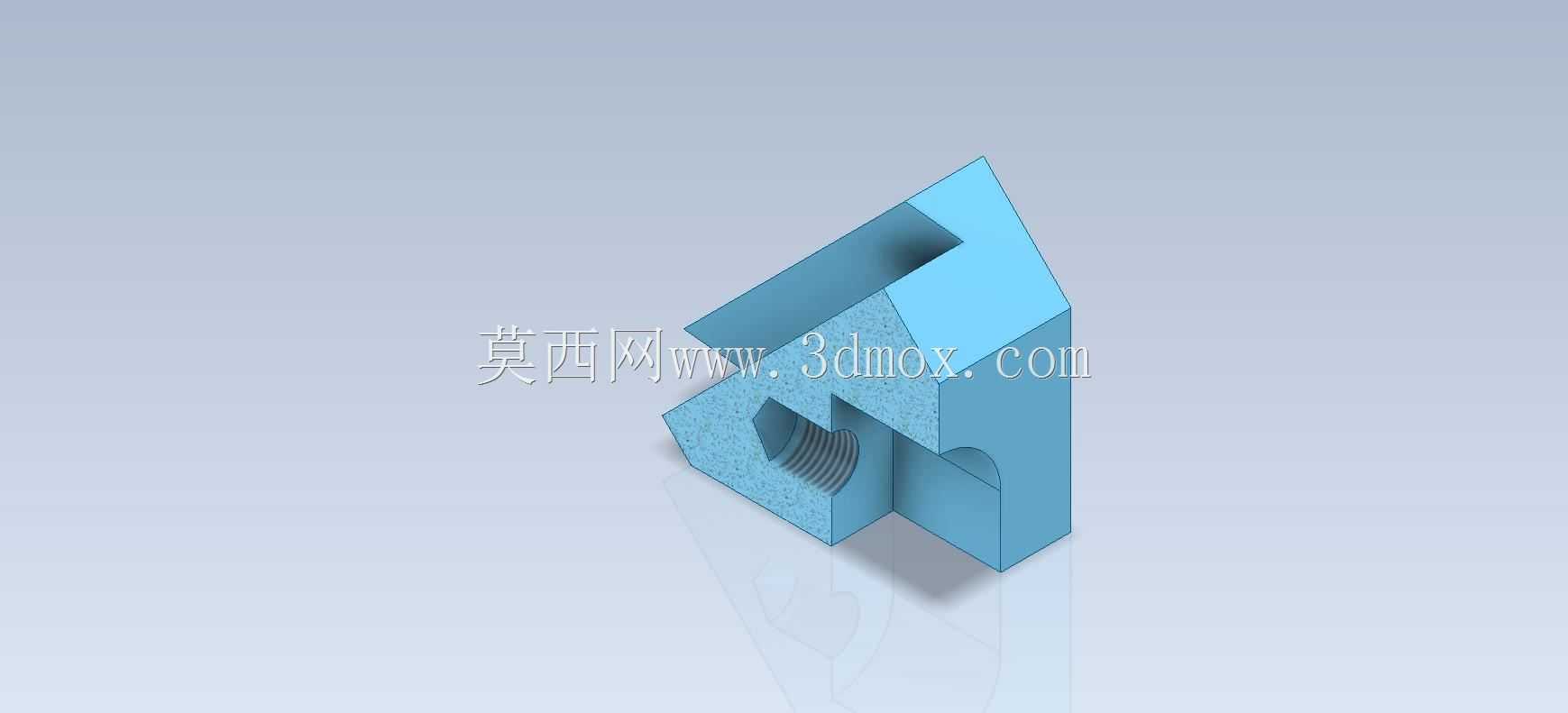

　　从设计思路层面拆解，该构件以规则六面体为基础基体，首先在基体上部加工出斜向贯通的矩形槽，该槽的倾斜角度与槽宽尺寸，需要匹配对应导向件的安装角度，保证嵌入槽内的导向条能够顺畅滑动，槽的内壁粗糙度要求控制在Ra3.2以内，避免滑动过程中出现卡滞；在基体的侧立面加工出圆形通孔，该孔可用于穿装固定螺栓，将整个支撑块锁紧在设备安装基板上，孔的位置精度需要控制在±0.1mm范围内，保证安装后支撑块的定位面与设备基准面平行度符合要求；基体下部开设的拱形缺口，一方面可以减少构件整体重量，降低材料消耗，另一方面能够避开安装面上的凸起走线槽或者固定螺栓头部，避免安装时出现干涉，缺口的圆弧过渡处需要做R2的圆角处理，避免应力集中导致构件在长期受力后出现开裂。

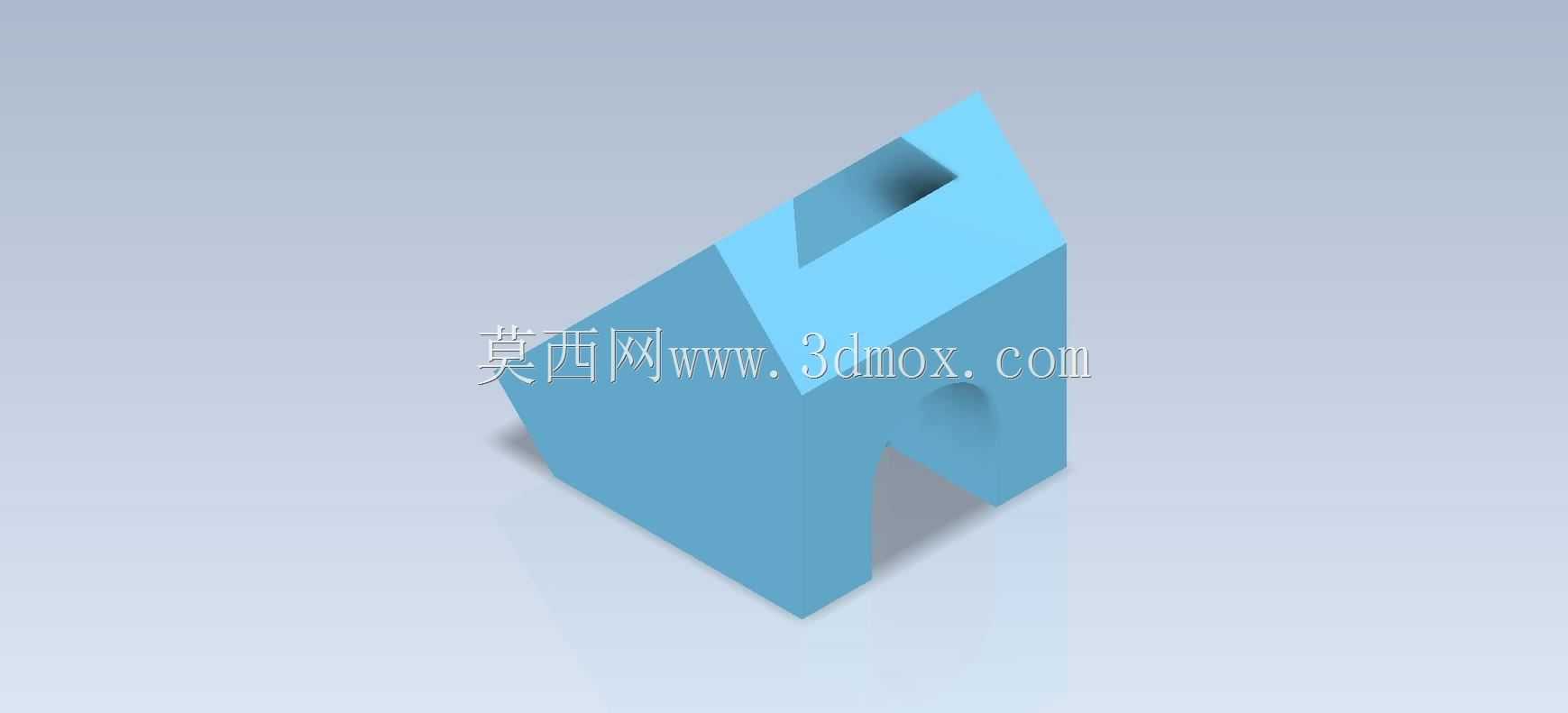

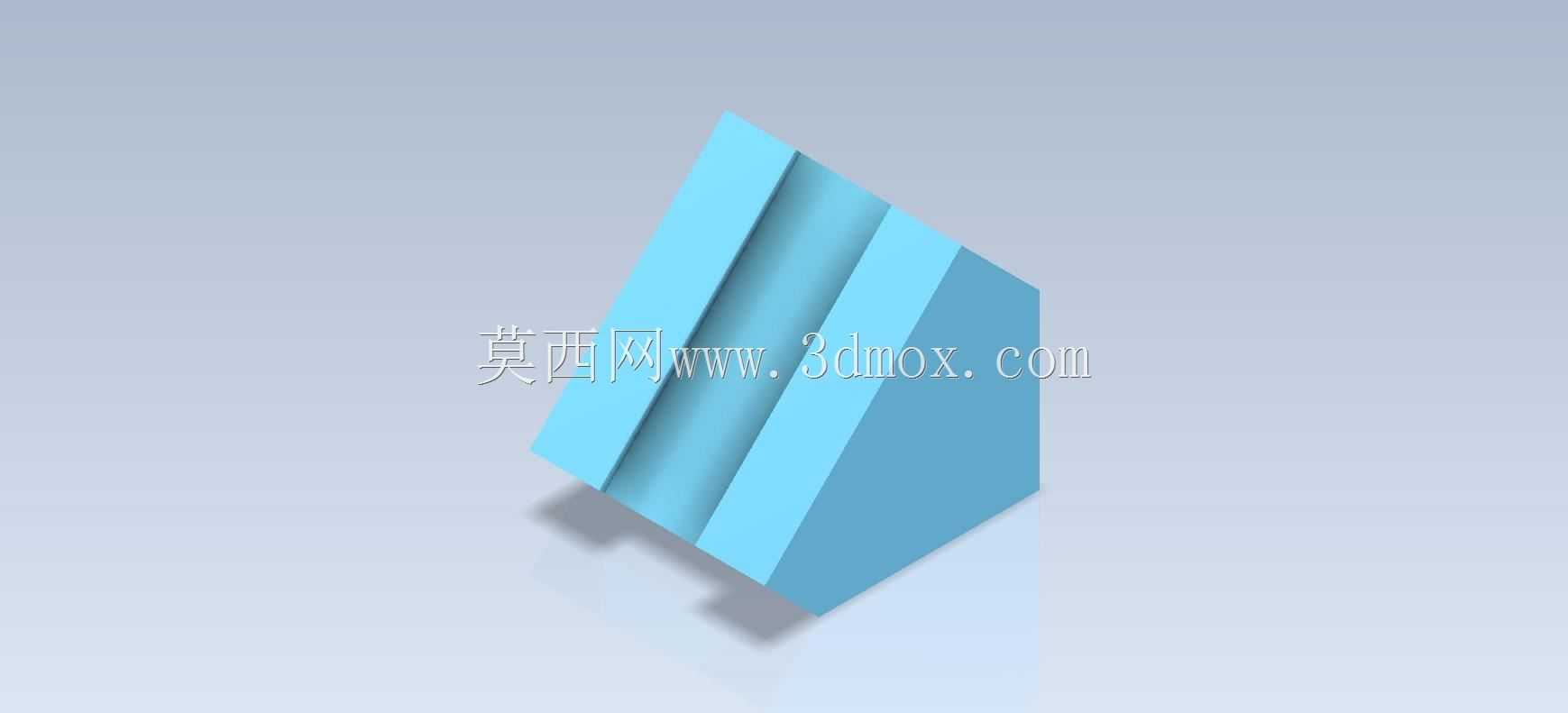

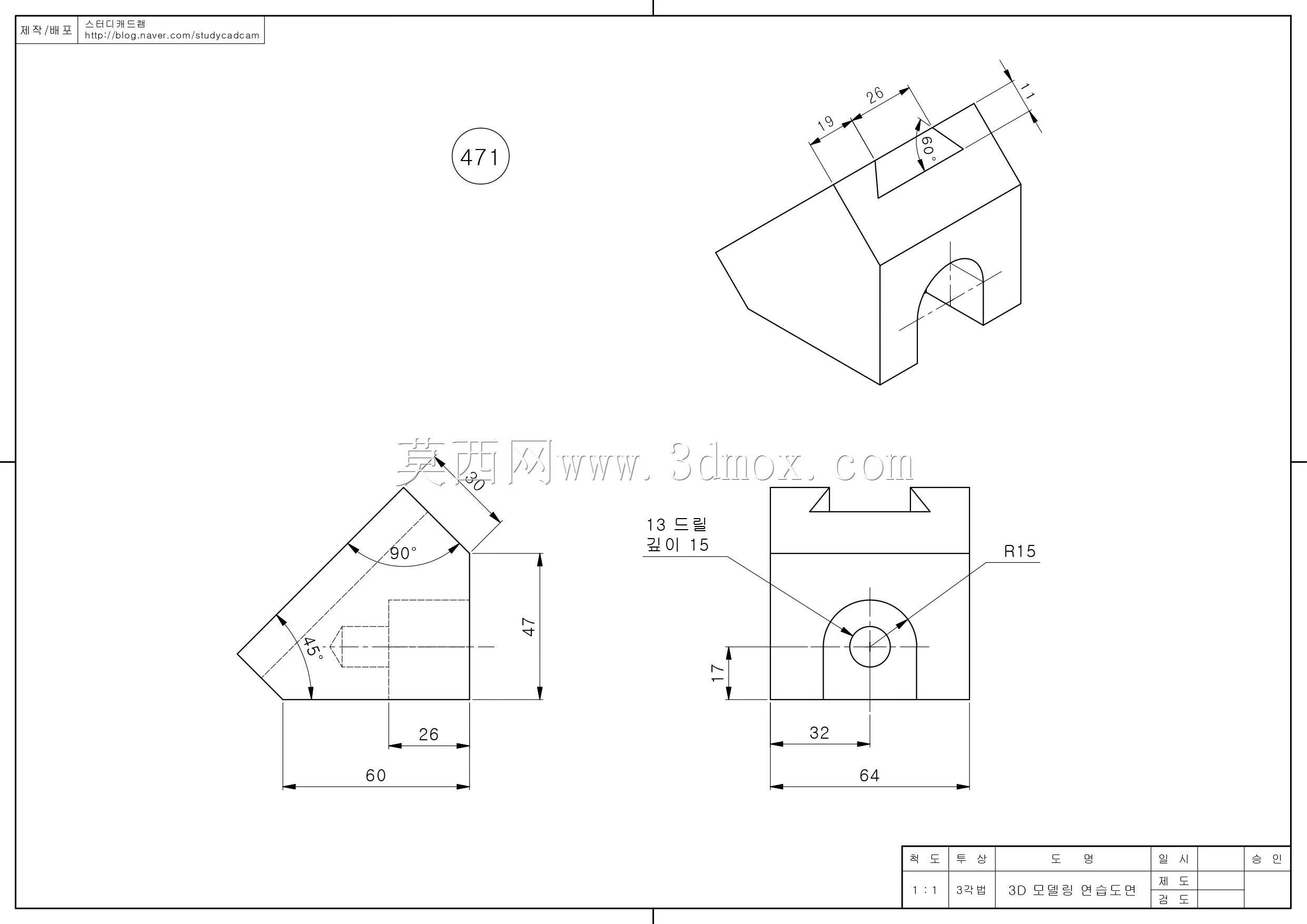

　　从外形尺寸与安装边界来看，该构件整体为近似正方体的块体结构，长宽高尺寸比例约为1:1:1.2，斜槽的倾斜角度为45度，槽深占据基体上部约三分之一的高度，侧向通孔的轴线与基体侧面垂直，孔中心距离基体底面的高度约为整体高度的二分之一，下部拱形缺口的宽度约为基体宽度的三分之一，缺口顶部距离底面的高度约为整体高度的四分之一。安装时需要注意，构件的底面为主要安装基准面，需要与安装基板完全贴合，斜槽的开口方向需要与工件输送或者导向的方向保持一致，侧向通孔的穿装螺栓需要加装平垫与弹垫，保证锁紧后不会因为设备振动出现松动。

　　从功能特性上看，该结构将导向安装、固定锁紧、避位减重三个功能集成在单个块体上，相比采用多个标准件拼接的支撑结构，整体刚性更好，安装调试步骤更少，适合在空间紧凑的小型设备工位上使用。建模过程中需要重点掌握斜向特征的创建方法、异形缺口的切除技巧、特征之间的位置约束关系，练习时需要注意各个特征的尺寸关联，比如斜槽的角度如果出现偏差，会直接导致后续安装的导向件无法正常工作，侧向孔的位置如果偏移，会造成安装时螺栓无法对齐基板上的螺纹孔，下部缺口的尺寸如果过大，会降低整个构件的结构强度，受力后容易出现变形。

　　在实际加工层面，这类构件如果采用铝合金材料加工，可直接通过数控铣床一次装夹完成大部分特征的加工，斜槽部分可以采用角度头或者三轴机床摆轴加工，侧向孔可直接钻孔后铰孔保证精度，加工完成后需要对所有锐边做倒钝处理，避免安装时划伤操作人员。如果作为教学练习模型，该构件能够帮助初学者快速掌握三维建模中基准面创建、特征切除、尺寸约束、工程图生成的核心操作，理解机械结构中功能与结构对应的设计逻辑，避免出现只追求外观造型而忽略实际安装、加工可行性的问题。
