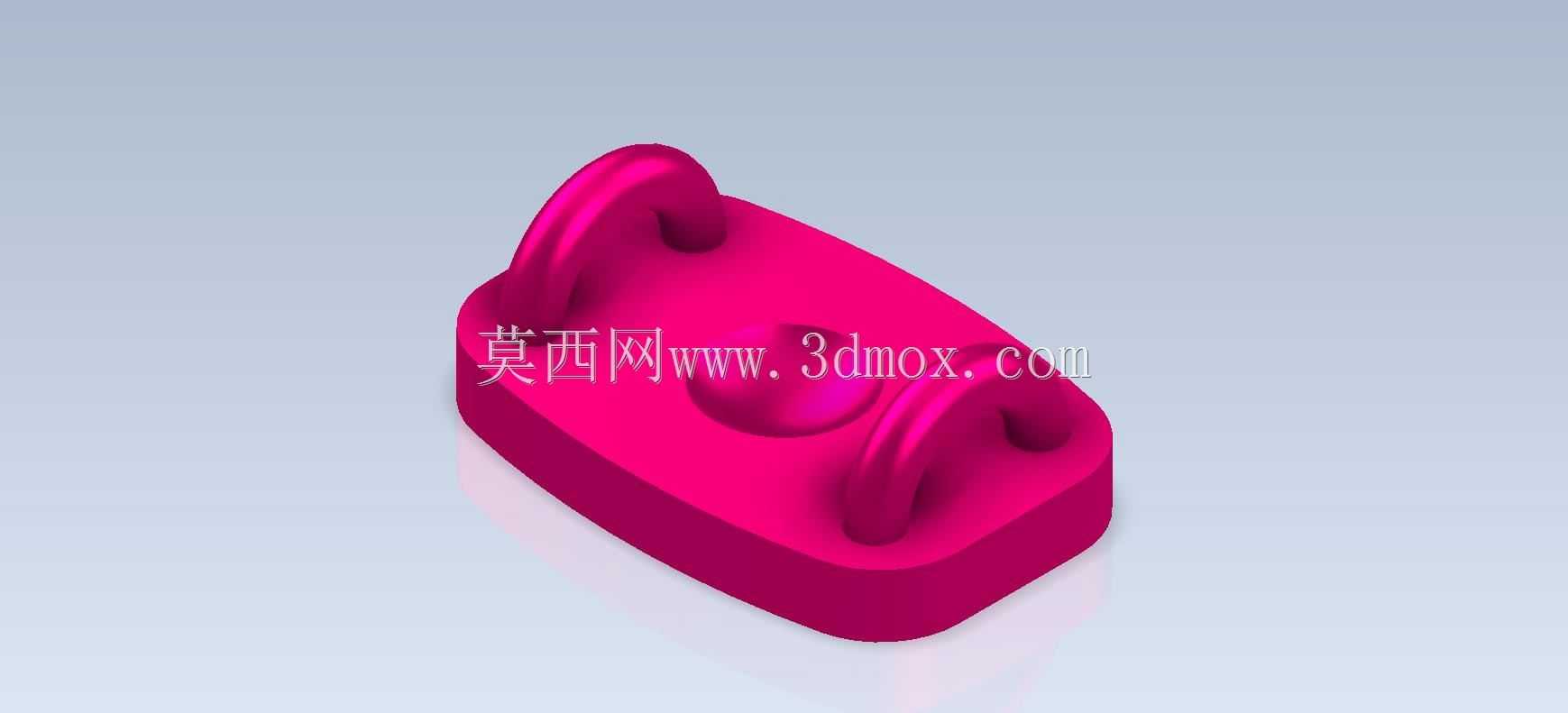

双吊耳式矩形基座连接结构件

　　这类带双弧形吊耳的矩形基座结构件，在轻工输送线、小型工装夹具台、模块化装配工作站里的应用十分普遍，多数时候是作为承载基体的连接过渡件使用，既可以通过底部平面贴合在型材框架的安装面上完成固定，也能借助两侧的吊耳结构穿装销轴，实现上部功能模块的铰接挂载。从实际使用场景来看，这类零件常出现在需要小角度摆动调整的工位上，比如输送线侧部的挡料机构安装座、工装夹具的翻转连接座，或是小型检测设备的角度调节基座，相比一体式固定座，它预留的铰接空间能让上部挂载的部件实现15-30度的小范围俯仰调整，适配不同规格工件的作业位置需求。

　　从结构设计逻辑来看，整个零件采用矩形圆角基座作为主体承载部分，基座上表面做了内凹的圆弧沉台，一方面是为了减少和上部挂载部件的接触摩擦面，降低装配时的平面度加工要求，另一方面沉台结构可以起到定位限位的作用，避免上部铰接件在摆动过程中出现横向窜动。两侧对称布置的弧形吊耳并非等厚设计，靠近基座根部的位置做了加厚过渡，这个细节是应力集中处理的关键——吊耳穿装销轴的孔位在承受挂载载荷时，根部是弯矩最大的位置，加厚过渡能有效分散应力，避免长期交变载荷下出现根部断裂的问题，同时吊耳的弧形外缘做了全圆角处理，没有尖锐棱角，既避免装配时划伤操作人员，也能减少应力集中点。

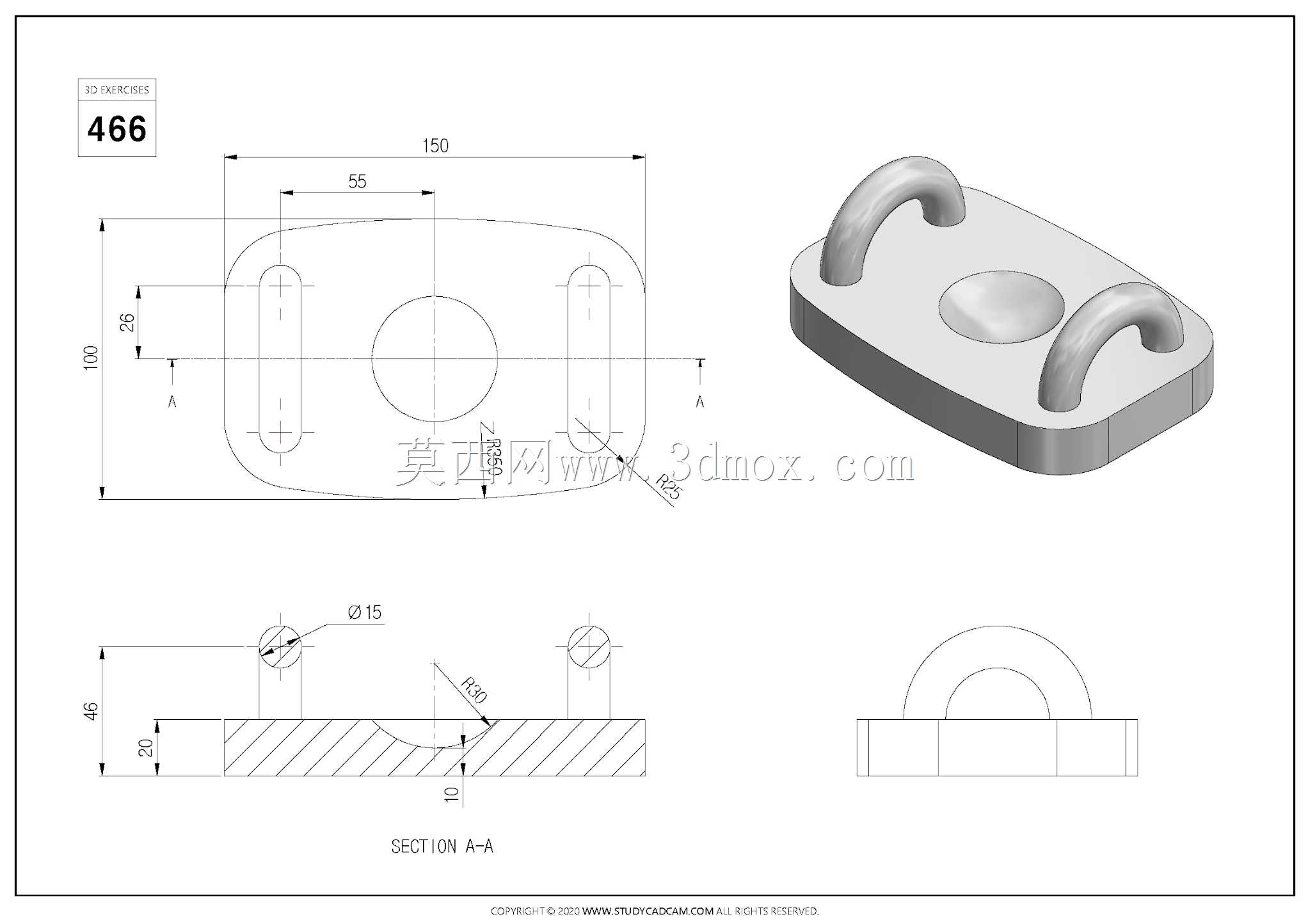

　　尺寸与安装边界方面，这类零件的基座长宽比通常控制在1.5:1左右，底部为全平面设计，一般会预留2-4个沉头安装孔，用来穿装内六角螺栓固定在下部支撑框架上，安装时需要保证基座底面和支撑面的贴合度不低于85%，避免局部悬空导致受力后基座变形。两侧吊耳的同轴度要求控制在0.05mm以内，否则穿装销轴后会出现卡滞，影响上部部件的摆动灵活性，吊耳内孔的表面粗糙度一般要求达到Ra1.6，保证销轴转动时的磨损均匀，延长零件使用寿命。基座的厚度通常根据挂载载荷设定，常规工况下挂载5kg以内的功能部件时，基座厚度不小于12mm即可满足强度要求，如果挂载重量更大，需要同步加厚吊耳根部的过渡尺寸，同时增大销轴孔的直径来提升承载能力。

　　从建模实现的角度来看，这类零件的建模逻辑遵循从基体到局部特征的顺序，先绘制矩形基座的草图，拉伸得到主体结构，之后对基座的四个边角做圆角处理，避免应力集中；再在基座两侧绘制吊耳的截面草图，拉伸后和基座做合并，处理根部的过渡圆角，之后在吊耳上切除出销轴安装孔，最后在基座上表面做沉台特征、在底部加工沉头安装孔。建模过程中需要特别注意吊耳和基座连接位置的圆角过渡，不能出现直角相接的情况，同时要保证两侧吊耳的孔位同轴度，建模时可以采用同一基准面绘制孔位草图，避免两侧孔位出现偏移。实际生产中这类零件多采用铝合金压铸或是尼龙注塑加工，铝合金材质的零件强度更高，适合重载工况，尼龙材质的则自重更轻，适合低载荷、需要减震的工位，加工完成后需要对吊耳内孔做去毛刺处理，避免销轴装配后出现磨损过快的问题。
