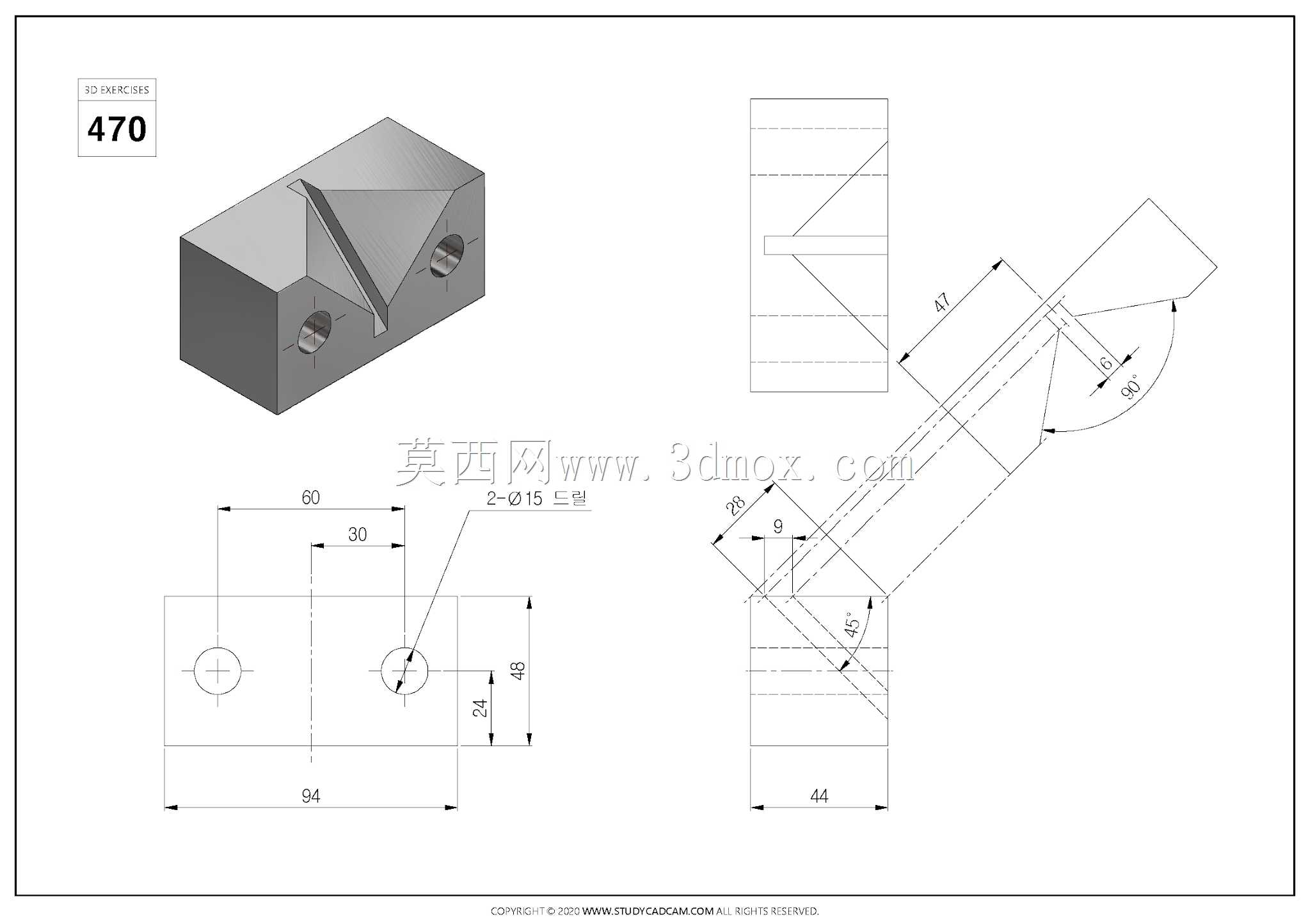

V型槽带孔定位练习块结构设计

　　在工装夹具设计、机床定位组件的开发场景中，这类带V型槽的块状零件是非常典型的定位基准构件，日常做三维建模练习时，这类零件能覆盖拉伸、切除、倒角、孔特征等多个基础建模指令，是新手掌握实体建模逻辑的绝佳练习载体。从实际工程用途来看，这类V型块常被用于轴类零件的装夹定位，两个成角度的斜面可以自适应不同直径的圆柱类工件，侧面的通孔则是用于安装锁紧螺钉，将整个块体固定在工作台或者夹具基板上，保证装夹定位的重复精度。

　　从设计思路层面拆解这个零件，首先要确定整体的基体轮廓，采用规则的长方体作为基础本体，能保证安装时底面与安装面完全贴合，减少定位面的加工误差累积。V型槽的角度选择是这类零件的核心设计点，常规通用V型块多采用90度夹角，这个角度既能保证对轴类零件的包覆支撑范围，也能避免角度过小导致的工件夹紧时受力过于集中，或是角度过大造成的定位稳定性不足。槽体的深度需要匹配常用装夹工件的直径范围，保证工件放入V型槽后，中心高度处于合理区间，既不会因为槽过深导致工件底部触碰槽底失去V型面定位作用，也不会因为槽过浅导致工件装夹后伸出量过大，加工时出现振颤。

　　零件两个相邻侧面设置的沉头通孔，位置设计需要避开V型槽的加工区域，孔的中心距底面和侧面的距离要符合标准紧固件的安装空间要求，保证螺钉装入后，螺钉头不会突出零件侧面，避免和周边其他夹具组件产生干涉。孔的深度方向要做沉头处理，让内六角螺钉或者圆柱头螺钉可以完全埋入零件内部，保证零件安装后侧面保持平整，没有突出的结构影响其他组件的排布。零件的所有棱边都需要做小尺寸的倒角处理，一方面是去除机加工后的锐边毛刺，避免装配时划伤操作人员，另一方面也能减少零件在周转过程中棱边磕碰产生的变形，保证定位基准面的精度不受损伤。

　　从安装边界来看，这类零件的整体长宽高尺寸属于小型工装组件范畴，底面作为主要安装基准面，平面度需要控制在合理的公差范围内，表面粗糙度要达到机加工的要求，保证和安装基板贴合时没有缝隙。V型槽的两个斜面是工作定位面，其表面粗糙度要求要高于其他非工作面，角度公差需要严格控制，否则会导致轴类零件装夹后中心偏移，影响后续加工的位置精度。侧面的安装孔位置公差需要和基板上的螺纹孔位置匹配，孔与螺钉之间保留合理的间隙，方便安装时调整位置，同时也不会因为间隙过大导致定位偏移。

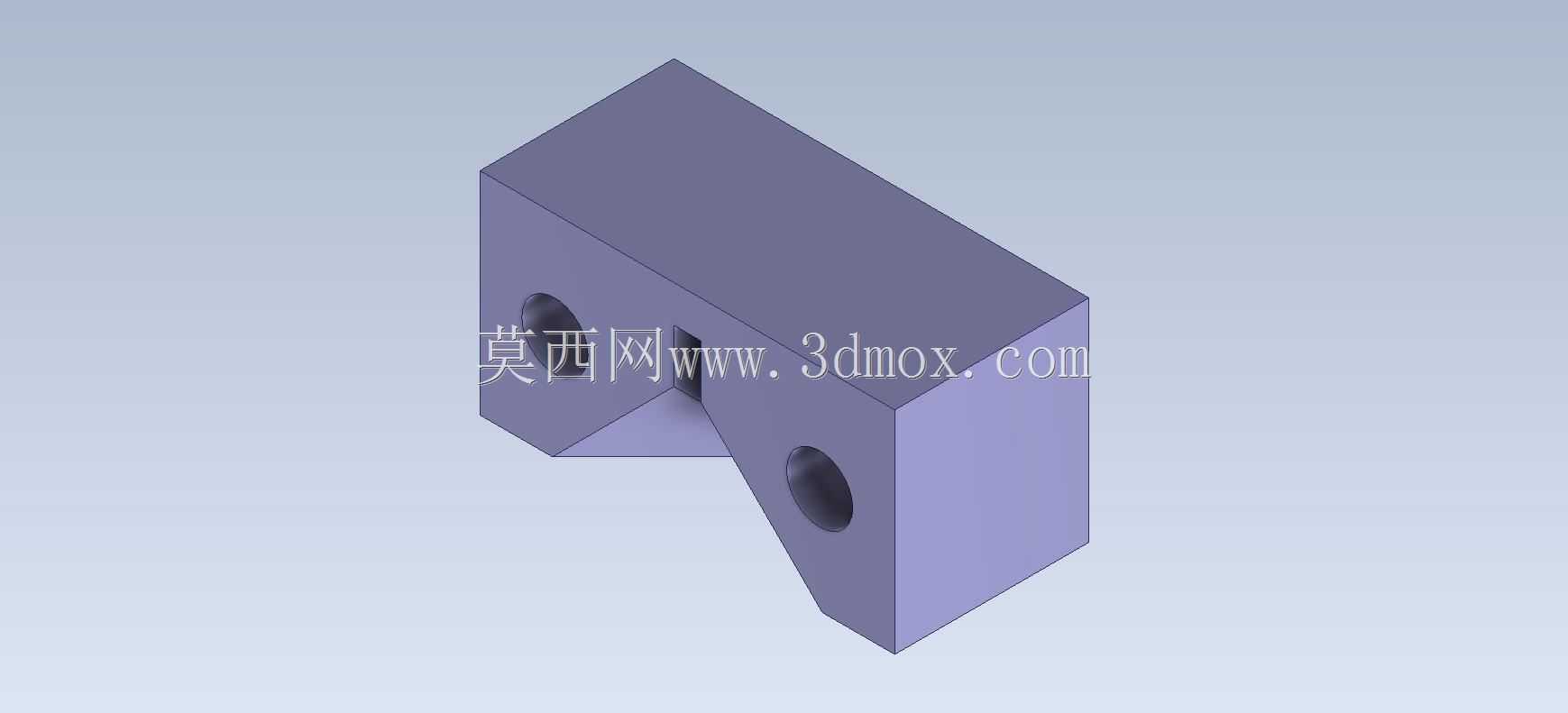

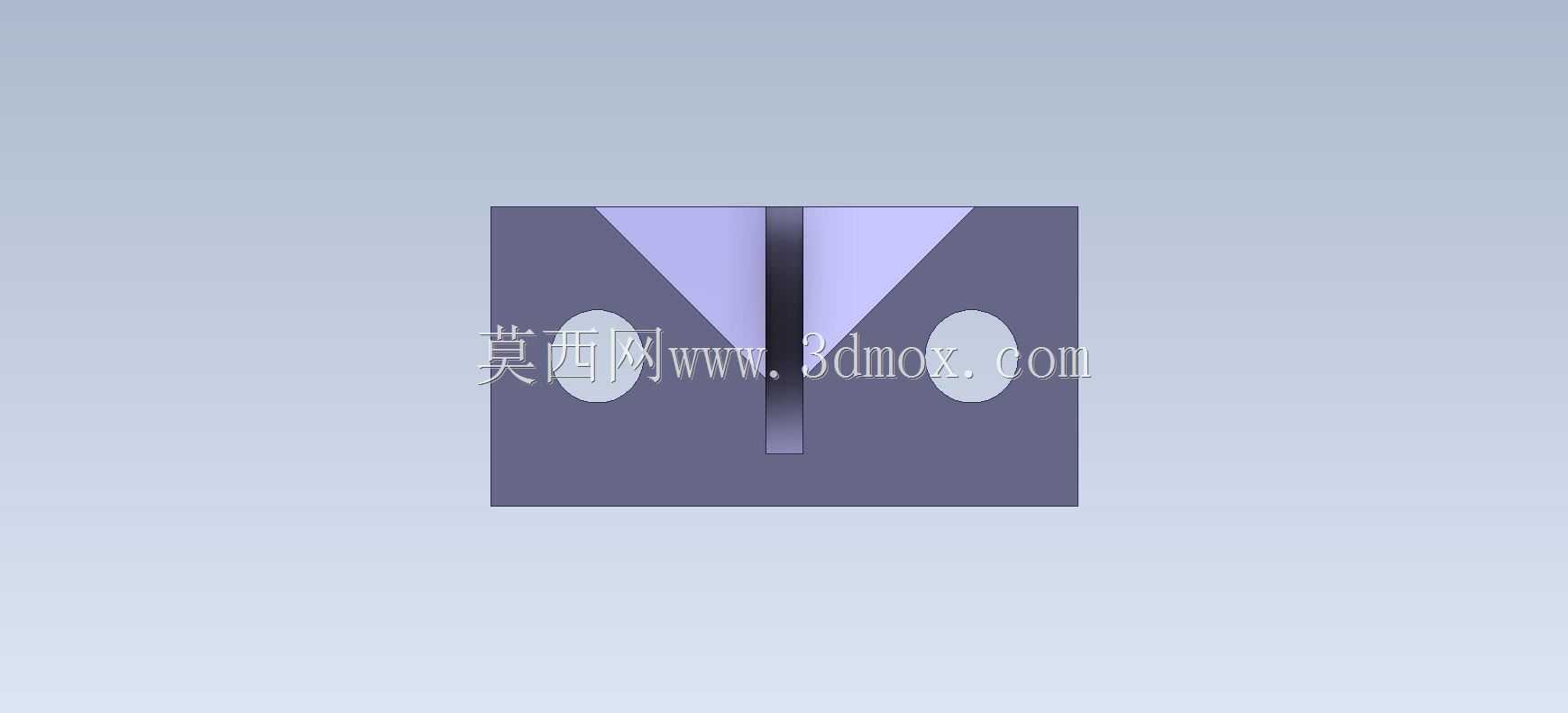

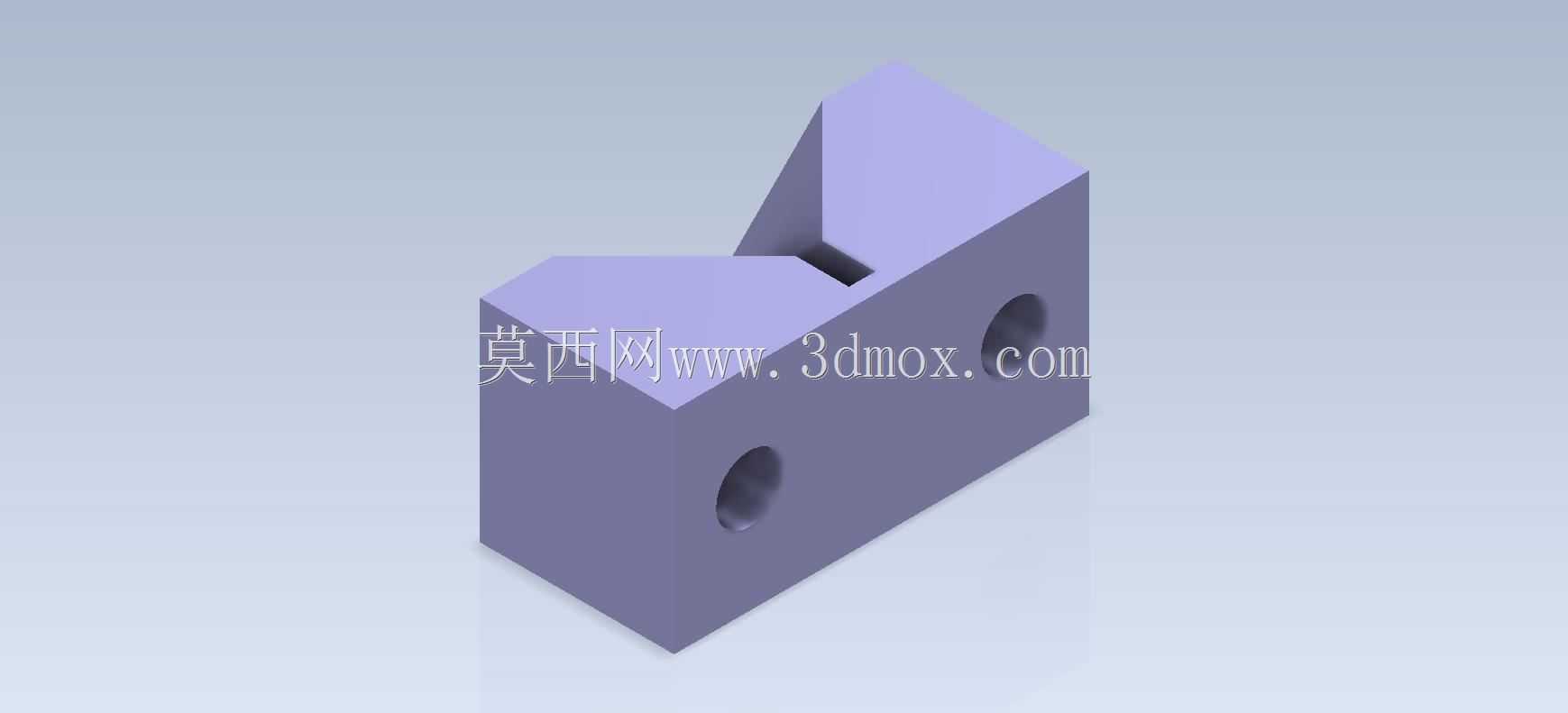

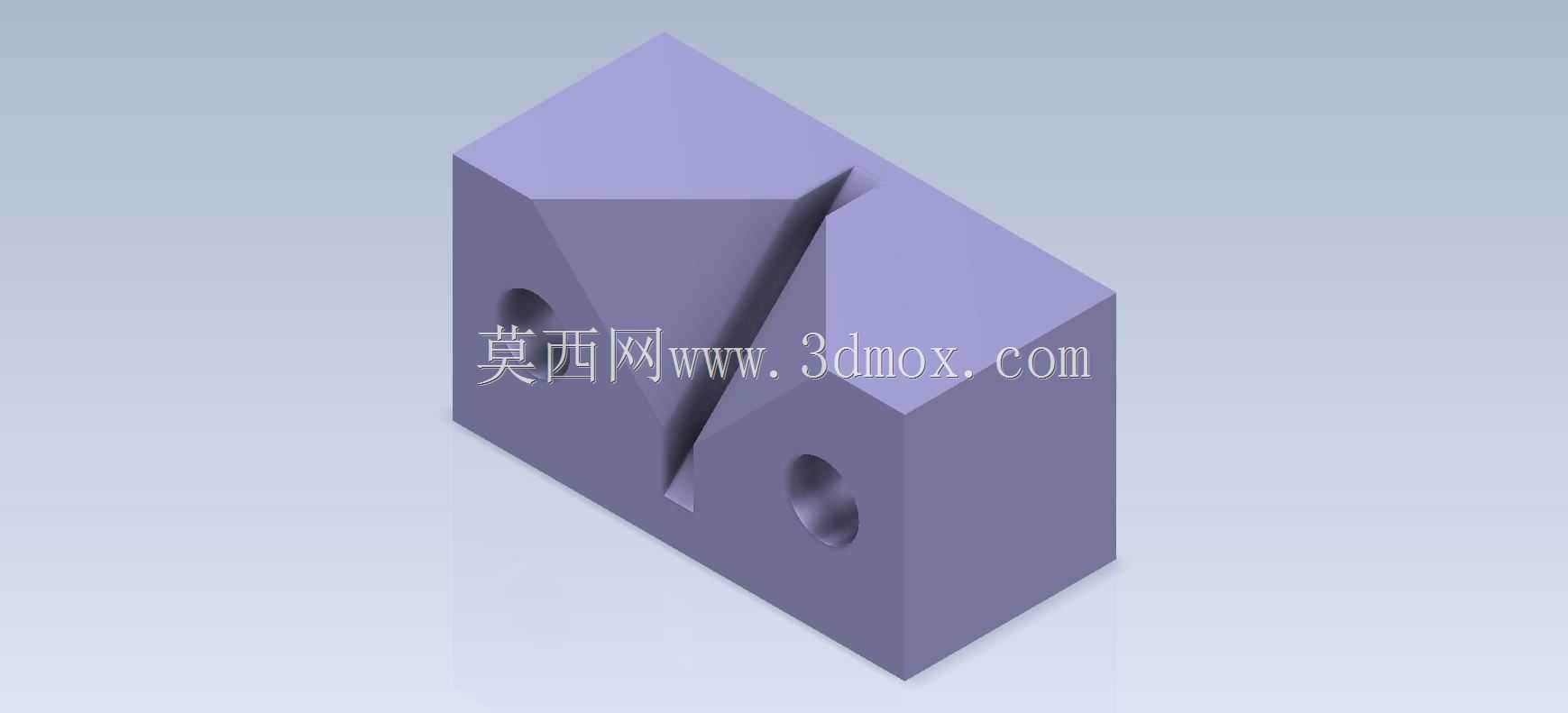

　　在建模练习过程中，绘制这个零件需要先理清特征的先后顺序，首先绘制长方体基体，之后通过拉伸切除做出V型槽结构，再通过异形孔向导或者拉伸切除做出侧面的安装通孔与沉头结构，最后添加倒角特征完成整体建模。建模过程中需要注意特征的约束关系，V型槽的对称中心要和基体的中心面对齐，保证两个斜面的角度对称，安装孔的位置要添加合理的尺寸约束，避免后续修改参数时特征出现报错。这类零件虽然结构简单，但是涵盖了机械零件设计中最基础的基准选择、公差匹配、安装空间校核等核心逻辑，不管是作为建模练习素材，还是作为实际工装的设计参考，都能帮助设计人员夯实结构设计的基础能力，理解定位类零件的设计要点，避免在实际工装设计中出现定位不稳、安装干涉、加工难度过大等常见问题。在实际生产中，这类V型块常采用45号钢制作，经过调质处理提升整体刚性，工作表面经过淬火处理提升耐磨性，保证长期使用后定位面不会因为工件摩擦出现磨损，维持定位精度的稳定性。
