带铰接支座的立式连接支架结构

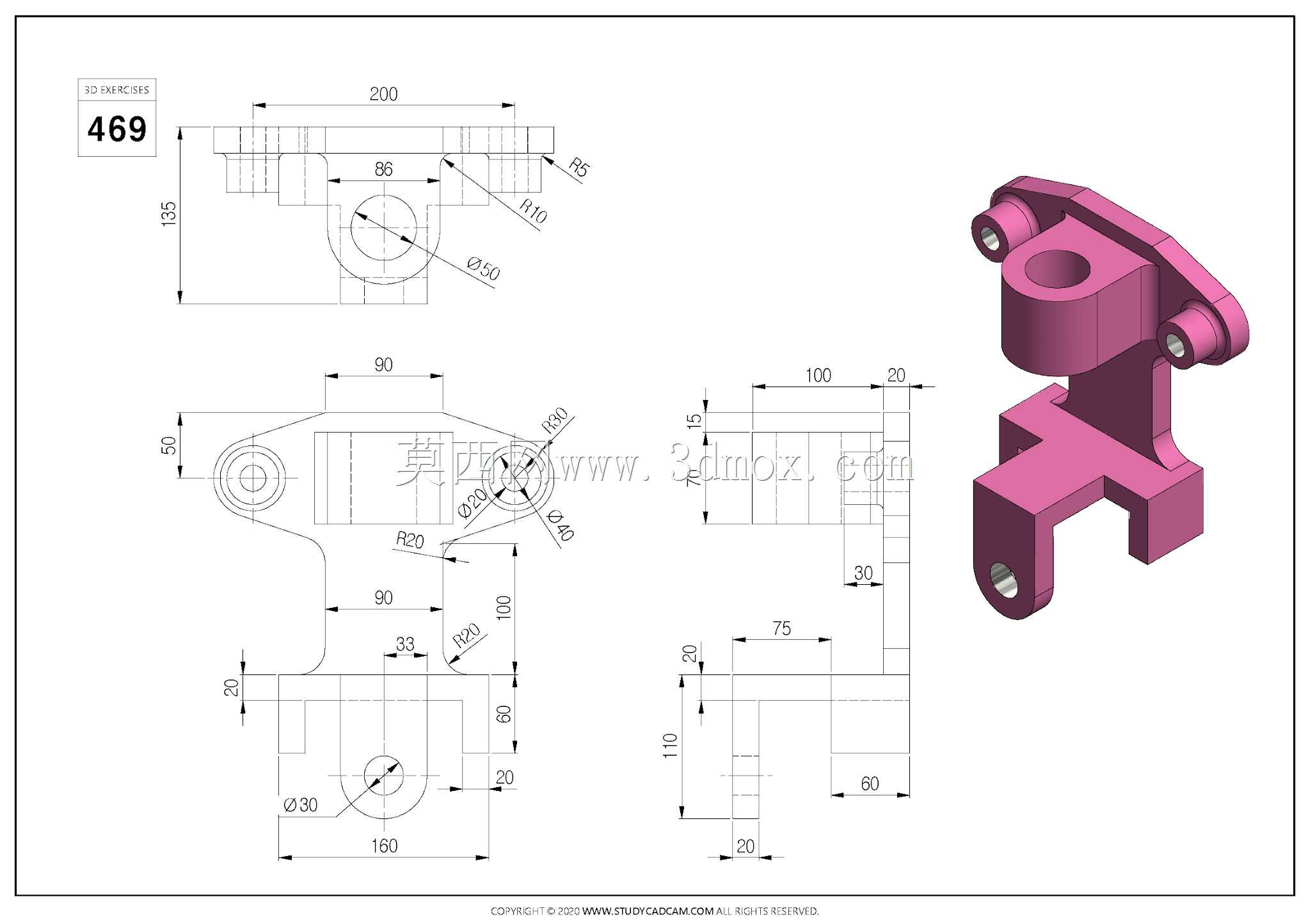

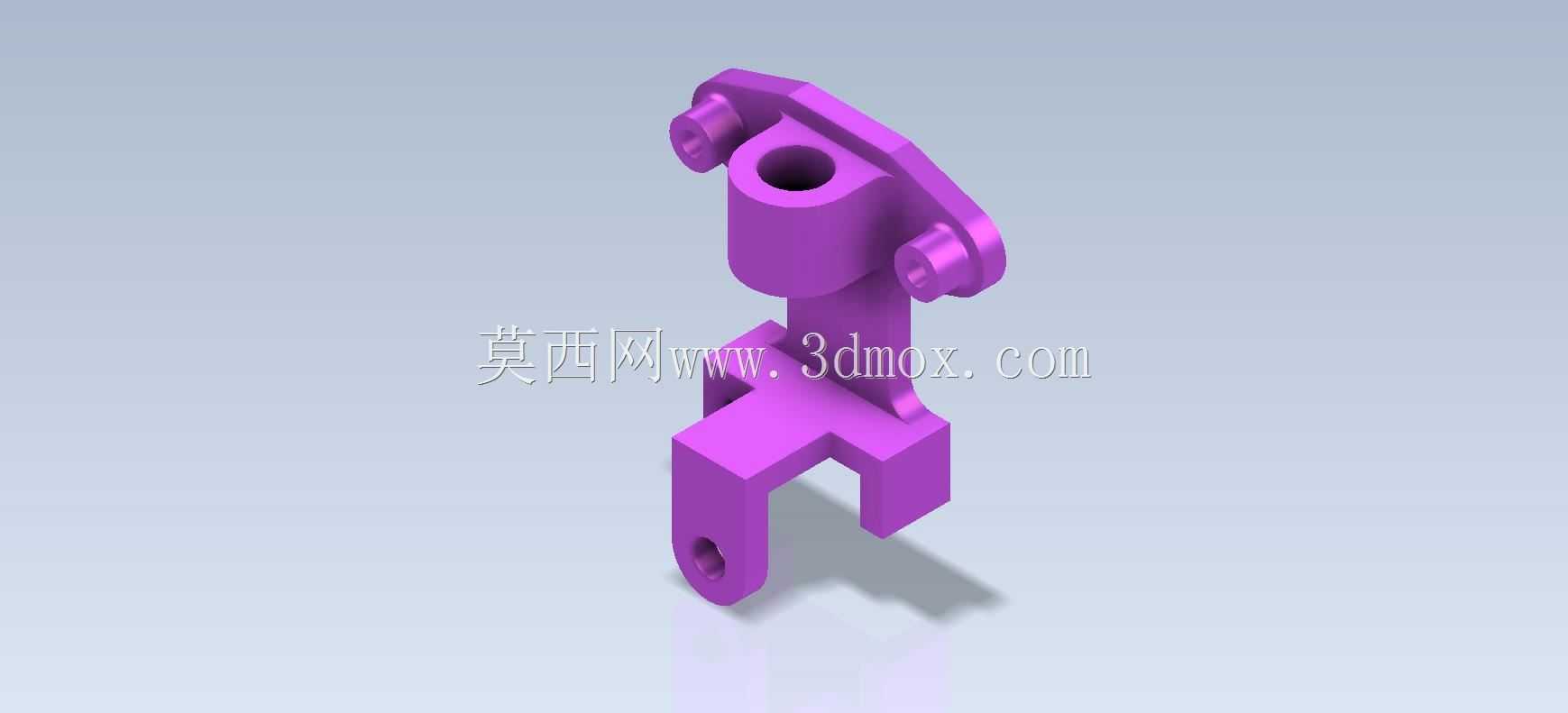

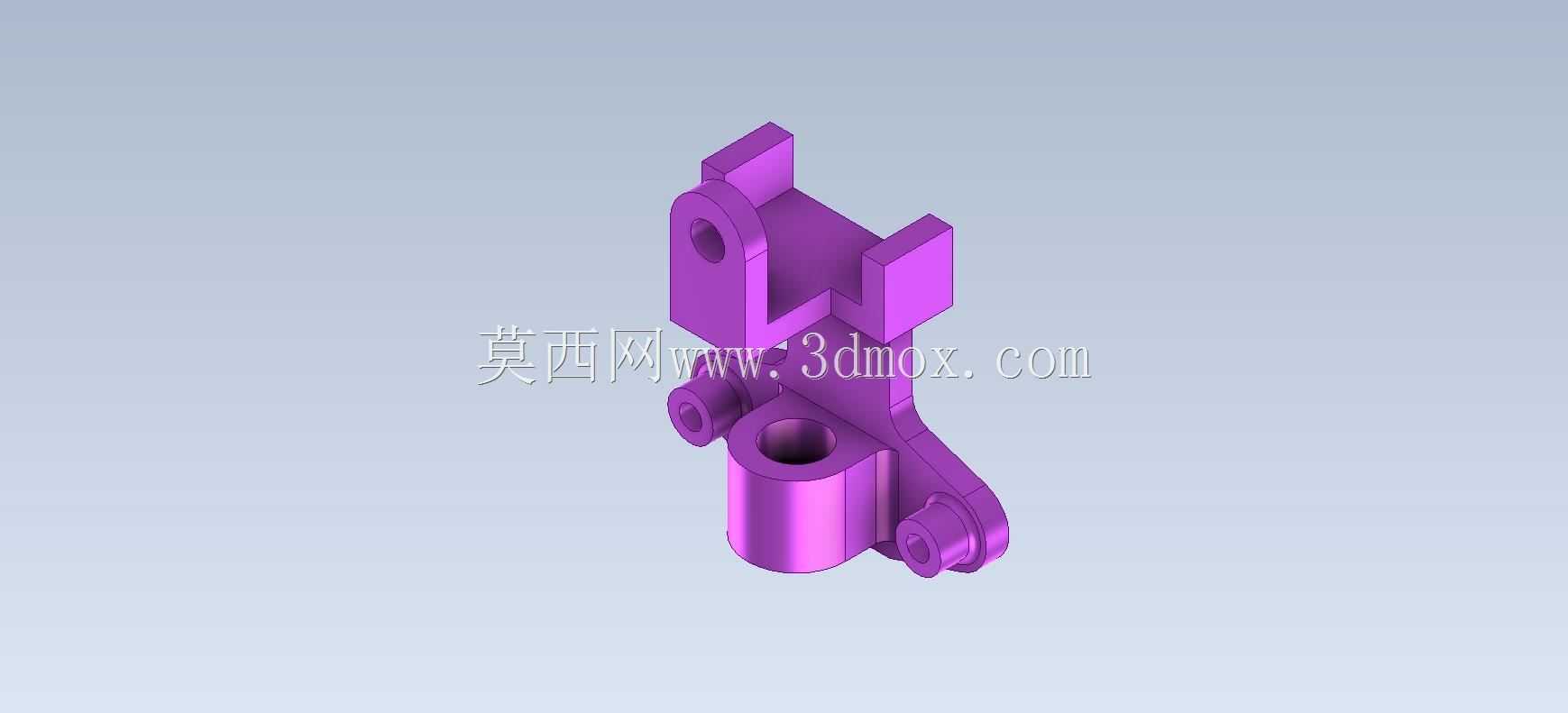

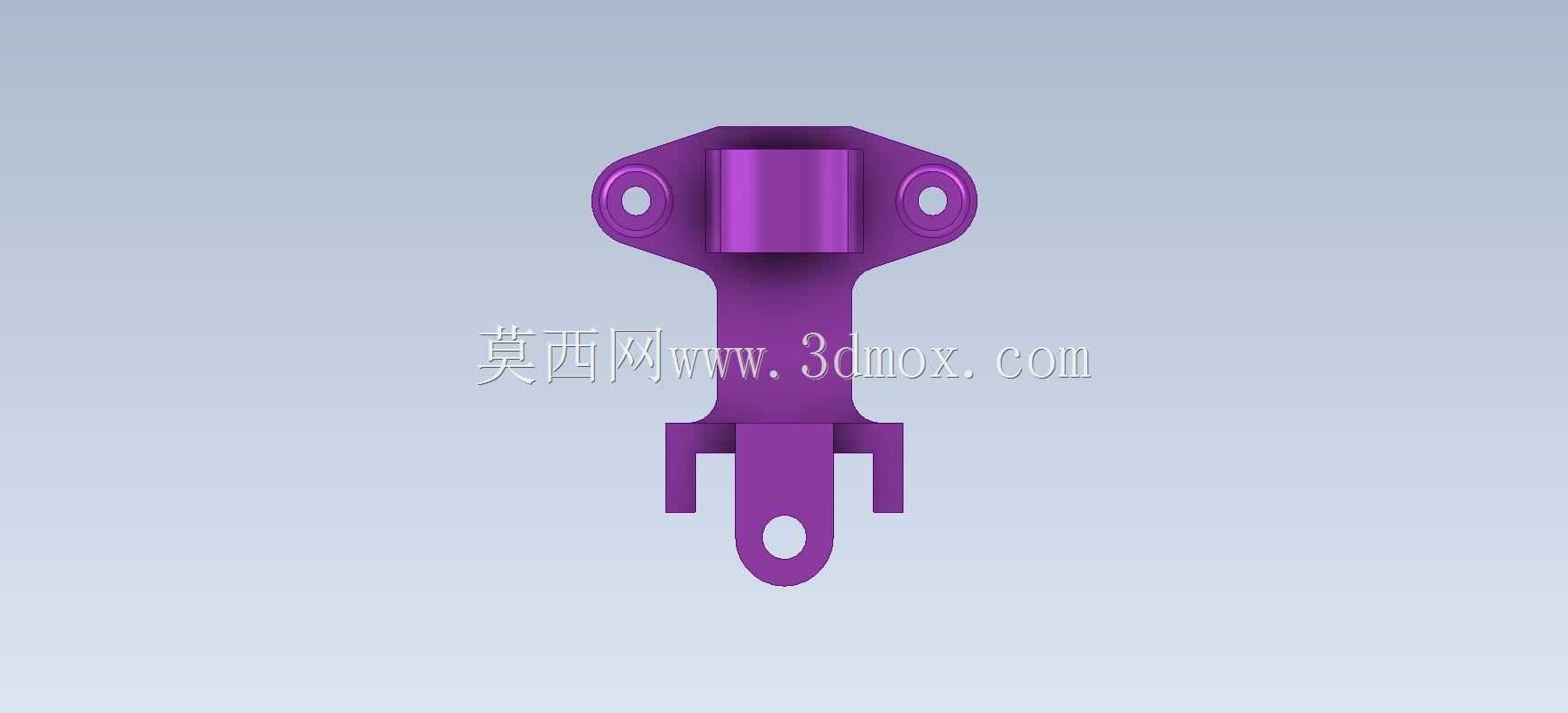

　　在轻工自动化输送线、小型工装夹具的执行端联动结构里，这类带铰接支座的立式连接支架是很常见的传力衔接零件，它主要承担两个垂直方向运动副的连接过渡作用，既要给上部的回转销轴提供稳定的安装基准，也要给下部的叉形摆臂留出足够的摆动避让空间，避免联动过程中出现运动干涉。从结构功能上拆分来看，上部的带法兰凸缘的筒状结构是核心的回转支撑位，中间的通孔用于穿装铰接销轴，两侧对称分布的带孔凸耳是用于和上部固定基座锁附的安装位，两个凸耳的孔位同轴度需要控制在0.02mm以内，才能保证销轴穿装后不会出现卡滞，筒身的高度需要匹配上部基座和下部摆臂的运动行程差，既不能过短导致摆臂转动时蹭到基座安装面，也不能过长造成整体结构刚性不足，在往复摆动载荷下出现形变。

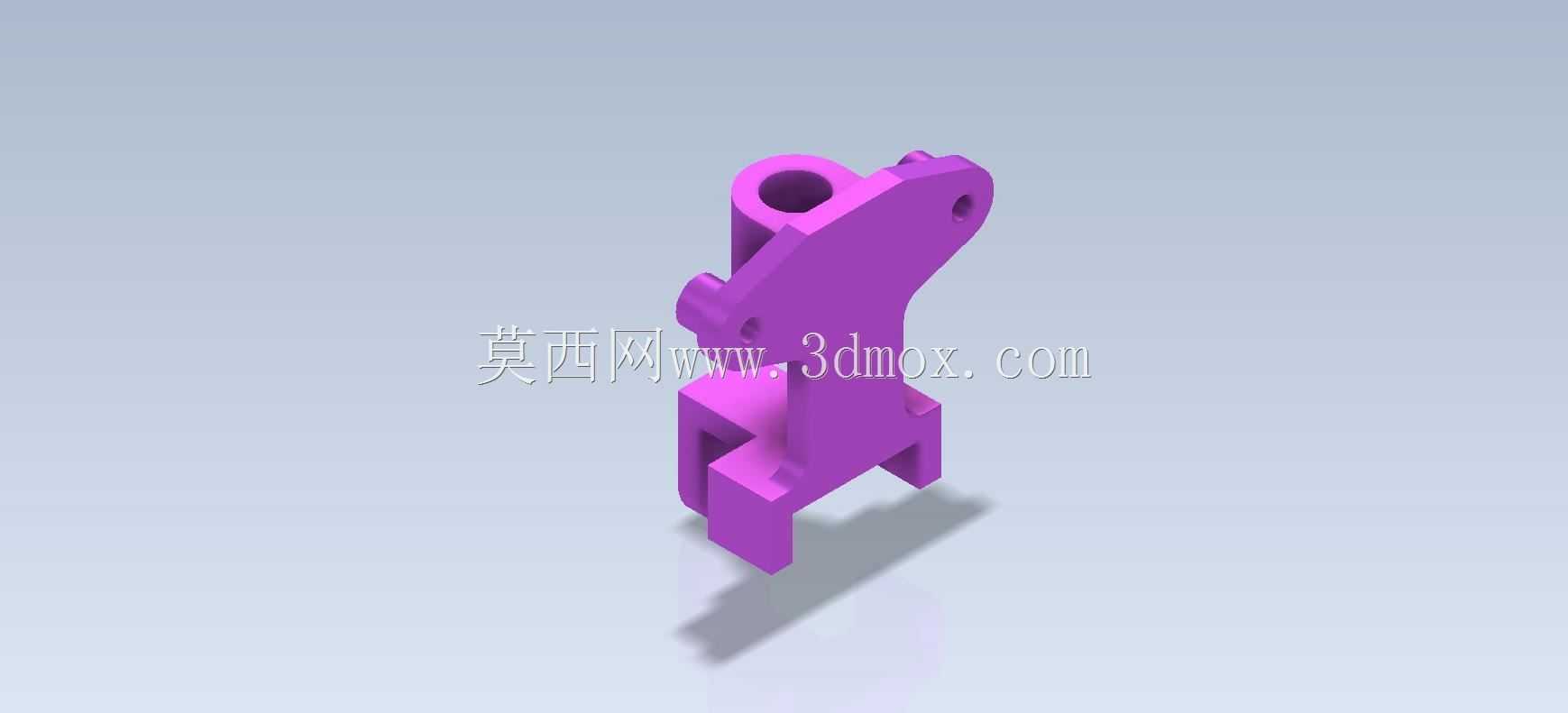

　　下部的叉形开口结构是和下游执行摆杆连接的部位，叉口的宽度需要比配套摆杆的厚度大0.1-0.15mm，预留装配间隙同时避免横向窜动过大，叉臂上的同轴通孔用于穿装下部铰接销，这个孔的轴线和上部筒身的通孔轴线需要保持严格的空间平行度，否则整个连杆机构运动时会出现憋劲，长时间运行会造成销轴异常磨损，甚至出现结构断裂。设计这类支架的时候，首先要梳理整个联动机构的运动包络线，先确定上下两个铰接点的中心距，这个尺寸直接决定了摆臂的传动比，中心距偏差过大会导致执行端的行程达不到设计要求。然后要核算每个安装位的受力情况，上部两个安装凸耳因为要承受整个支架连带下部摆杆的交变载荷，所以凸耳和筒身的衔接位置做了圆弧过渡，避免应力集中，

　　这个圆角的半径不能小于2mm，否则在高频往复摆动的工况下，过渡位置很容易萌生疲劳裂纹。下部叉臂的壁厚需要根据承受的最大摆动力矩来核算，常规轻载工况下壁厚取4-5mm即可满足强度要求，如果是冲击载荷较大的场景，还需要在叉臂外侧加设加强筋，提升结构的抗扭刚性。安装边界方面，上部法兰的安装面平面度需要控制在0.03mm以内，保证和基座贴合时没有间隙，锁附螺丝的时候不会因为贴合面不平造成筒身倾斜，两个安装凸耳的孔位中心距需要和基座上的预装孔位严格匹配，公差控制在±0.05mm，方便现场装配时快速对位，不需要额外修配。下部叉口的开口深度要足够，保证摆杆摆动到最大角度时，摆杆的上端不会碰到叉口的根部，预留至少2mm的安全间隙，

　　同时叉臂下端的销轴孔要做倒角处理，方便销轴快速穿装，也能避免孔口的锐边割伤销轴表面的防锈层。这类零件在实际投产的时候，一般会选用铝合金或者工程塑料做原型验证，确认运动轨迹没有问题之后，再根据载荷工况选择45号钢或者不锈钢做量产件，表面做发黑或者镀锌处理，提升防锈能力。建模的时候需要特别注意各个特征的拔模角度，如果是采用注塑工艺生产，所有竖直面都要做不小于1度的拔模斜度，方便脱模，如果是机加工件，就要注意各个孔位的加工工艺性，避免出现无法加工的死角，比如筒身内部的通孔要保证钻刀能够顺利伸到加工位置，叉臂内侧的加工面要给铣刀留出足够的走刀空间。很多新手在做这类练习件的时候，容易忽略各个孔位的同轴度和平行度要求，只是把外形画得相似，实际做出来的零件根本没法装配，或者装配之后运动卡滞，这就是没有结合实际工况考虑尺寸公差和形位公差的原因，做结构设计不是单纯的堆特征，每一个尺寸、每一个圆角、每一个壁厚都要对应实际的装配需求和受力需求，这样建出来的模型才具备实际生产价值，而不是只能用来做展示的外观件。
