带安装法兰的柱状机械连接基座结构

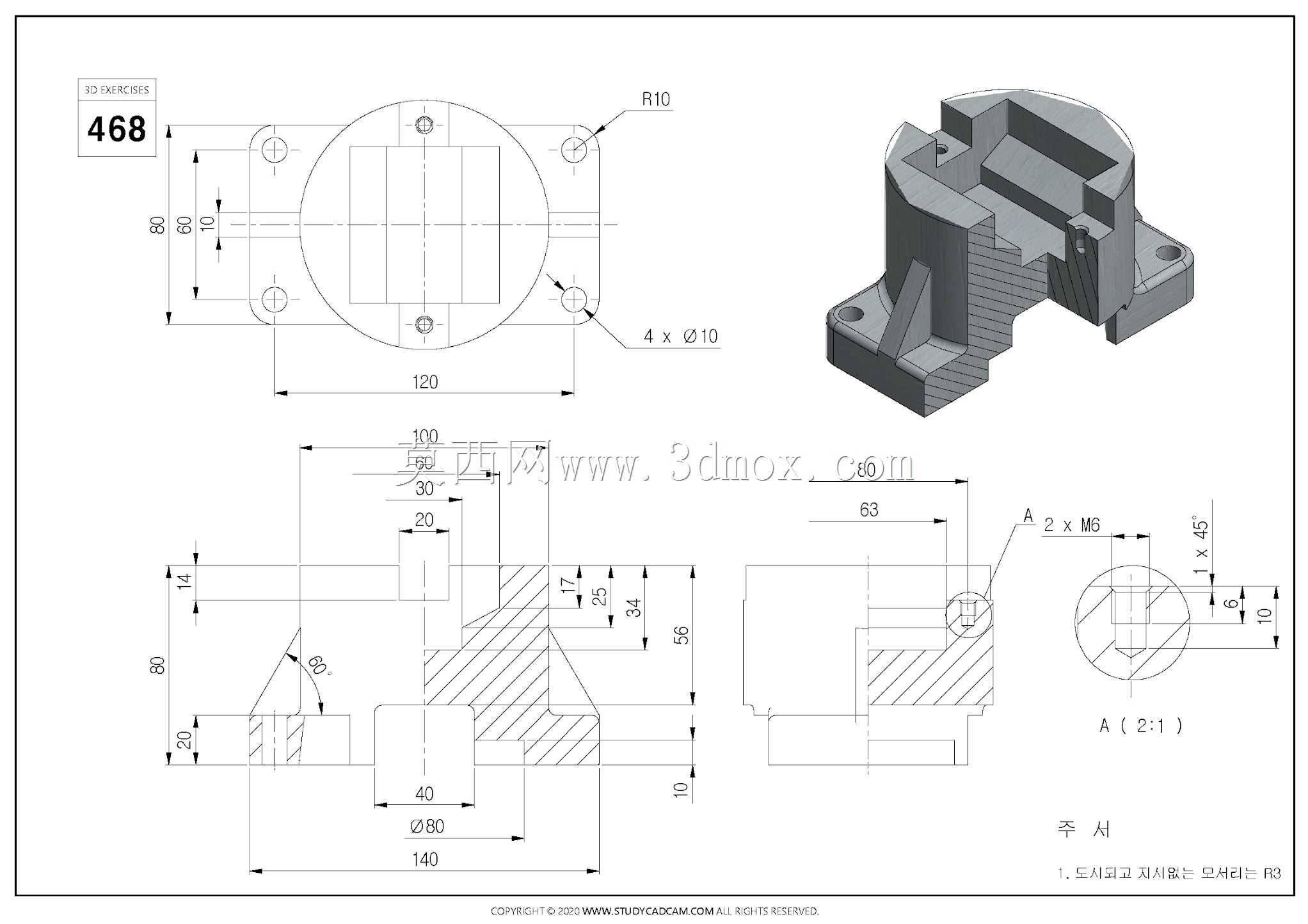

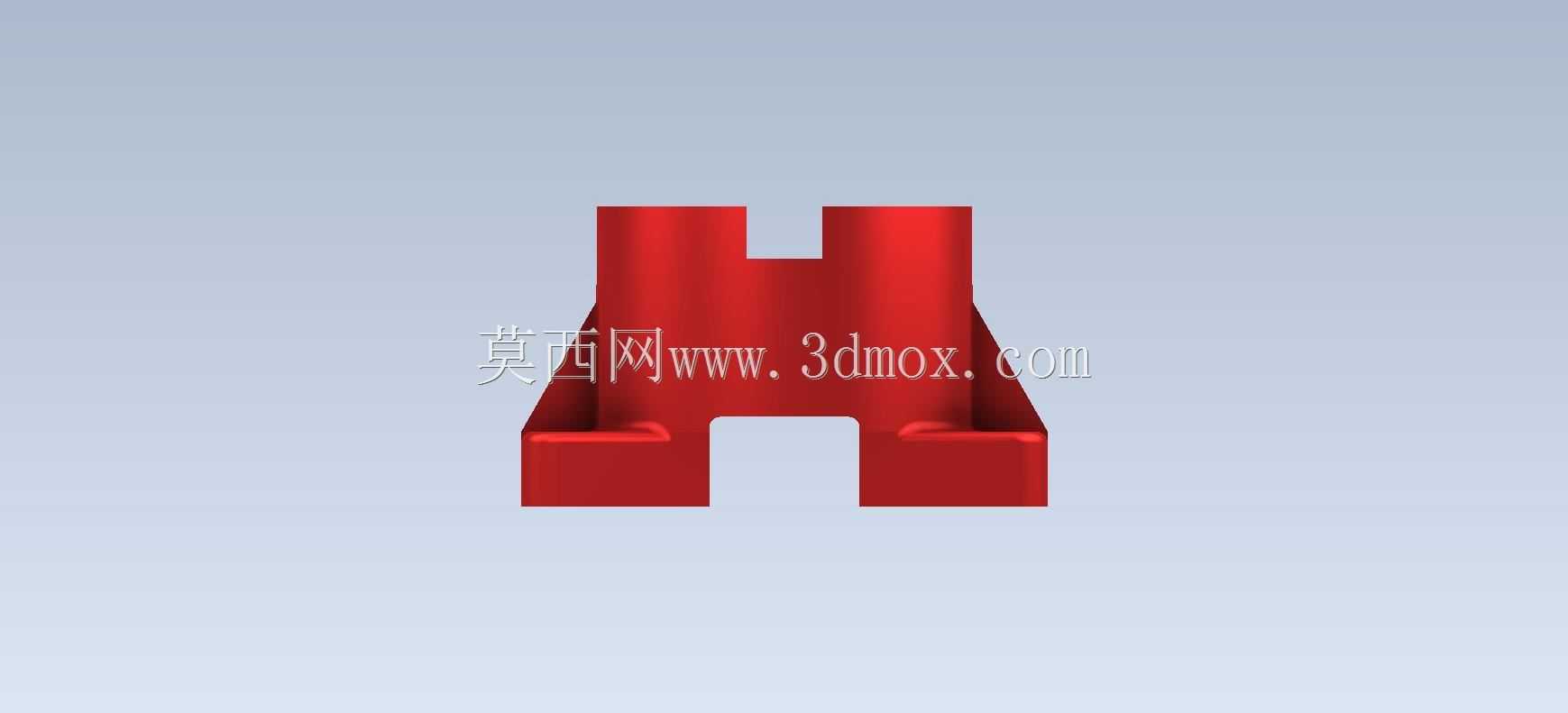

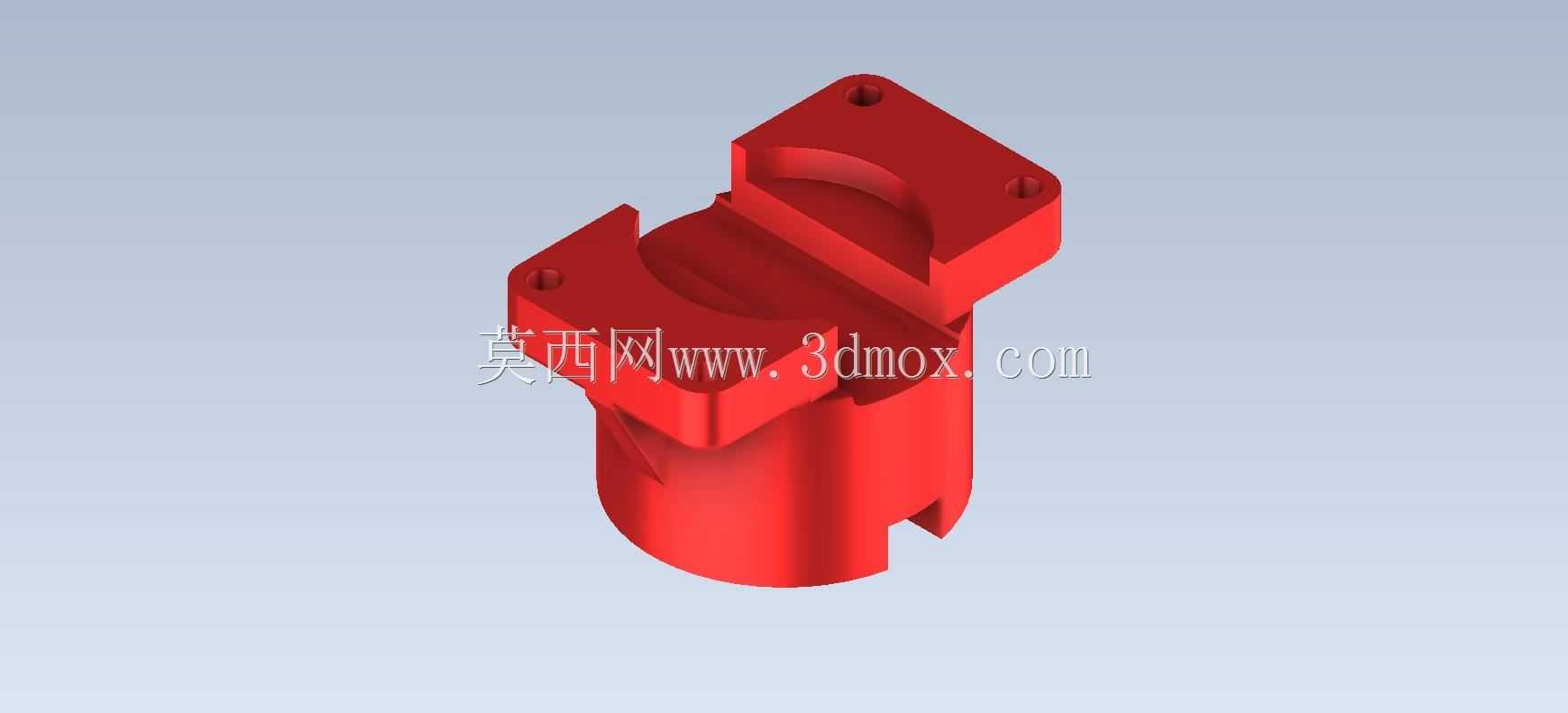

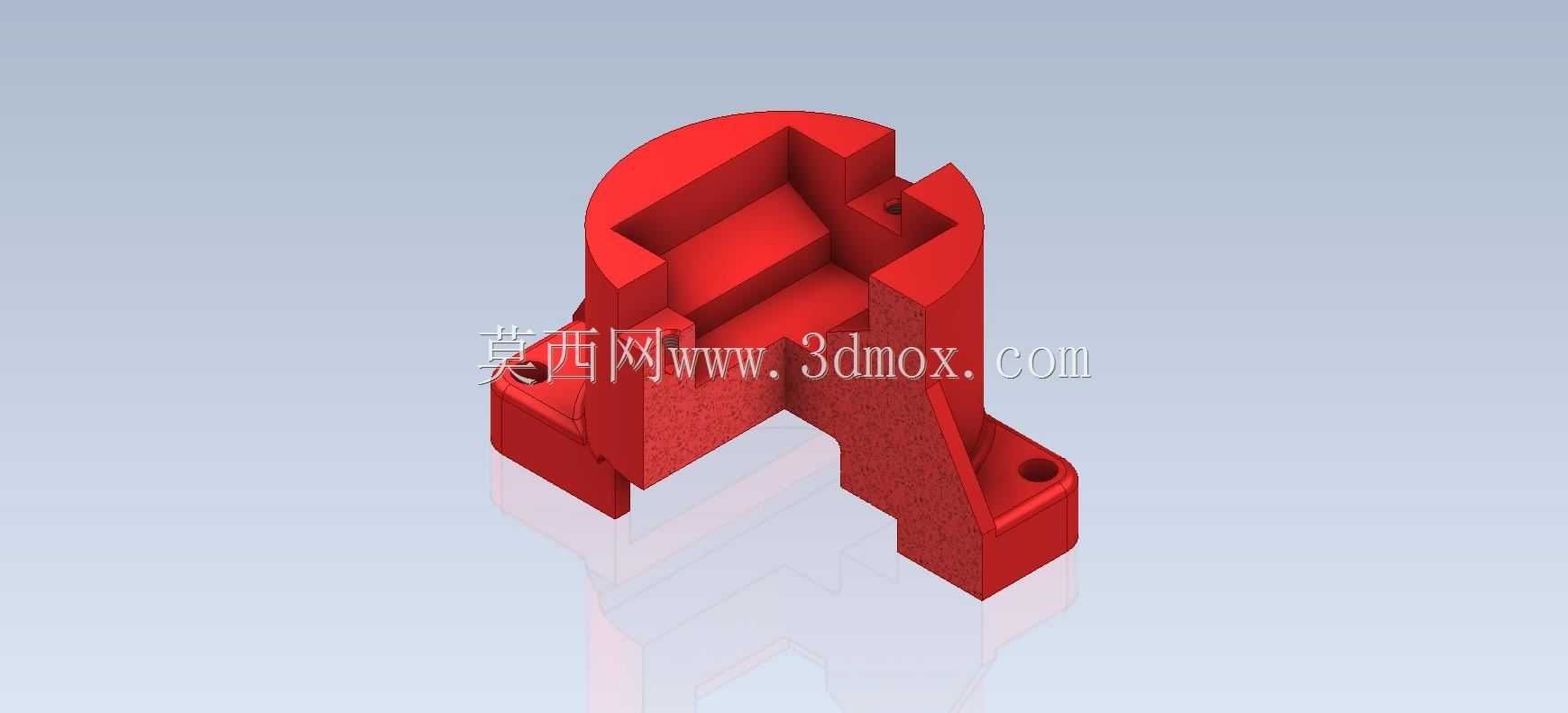

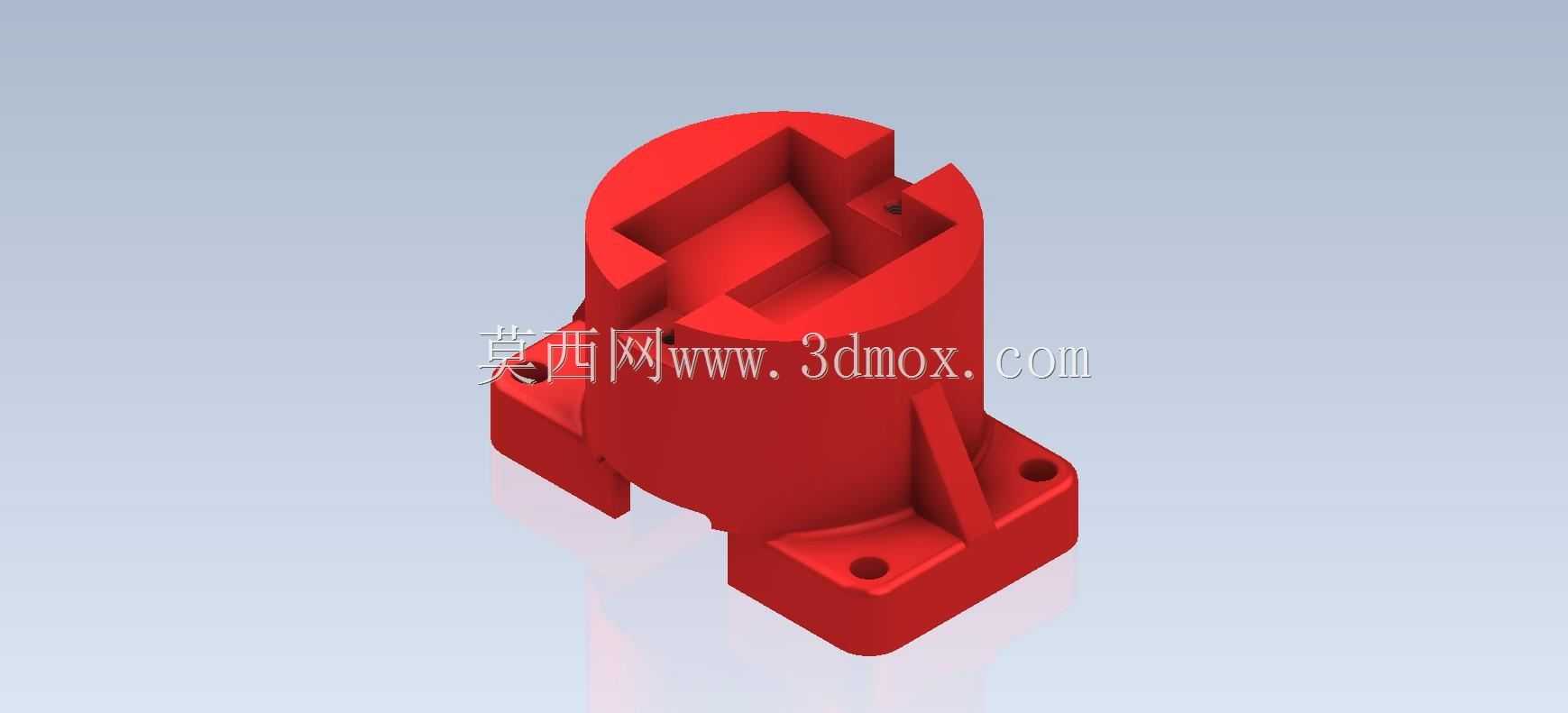

　　在自动化生产线的工位定位模块、小型工装夹具的承载单元以及教学实训用机械拆装教具场景中，这类带安装法兰的柱状连接基座是十分常见的结构件，它承担着上部功能组件与下部安装基准面之间的定位、载荷传递以及空间位置固定的核心作用，很多刚接触三维建模的工程人员在练习特征建模命令时，也常以这类零件作为实操对象，来掌握拉伸、切除、筋特征、孔特征的组合运用逻辑。从实际使用场景来看，这类基座通常安装在设备的台面板或者型材框架的基准面上，底部的方形法兰边是核心安装定位结构，法兰上开设的两个通孔用于穿装固定螺栓，安装时需要保证法兰底面与安装基准面完全贴合，避免出现翘曲导致上部组件安装后出现同轴度偏差，法兰边与柱身之间设置的三角形加强筋，

　　是为了抵消上部组件传递过来的侧向弯矩，避免柱身在受侧向载荷时与法兰连接位置出现应力集中断裂的问题，在实际选型计算时，需要根据上部承载组件的重量、运行时的动态冲击载荷来核算筋的厚度以及柱身的壁厚，确保结构强度满足工况要求。柱身主体采用圆柱形结构，一方面是圆柱形结构在同等截面积下抗扭性能更优，另一方面圆柱形外壁更方便配套轴套类零件实现周向转动或者轴向滑动的配合，柱身上部开设的多组凹槽与凸台结构，是用于和上部功能组件实现周向防转以及轴向定位的配合结构，不同方向的凹槽对应不同的安装方位，能够适配多种不同连接接口的上部组件，不需要额外加工转接件就能完成装配，凹槽的尺寸公差需要根据配合精度要求来设定，如果是用于固定连接的凹槽，

　　公差可以设置为过渡配合，如果是需要频繁拆装的快换结构，凹槽可以设置为小间隙配合，同时在凹槽的棱边位置要加工出适当的倒角，既可以避免装配时出现棱边刮伤零件表面的问题，也能起到装配导向的作用，降低对位难度。从设计思路上来说，这类零件的建模首先要确定底部安装法兰的基准面，先绘制法兰的方形轮廓以及安装孔的位置，保证两个安装孔的中心距与安装基准面上的预设螺纹孔位置完全匹配，避免出现安装孔位错位无法装配的问题，之后以法兰上表面为基准拉伸柱身主体，柱身的外径尺寸要根据内部需要容纳的结构或者外部配合的零件尺寸来确定，柱身上部的切除特征要注意各个特征之间的位置度要求，尤其是和安装孔之间的相对位置，

　　要保证上部组件安装后整体的重心落在法兰安装面的支撑范围内，避免出现偏载导致固定螺栓受额外的剪切力。在实际加工层面，这类零件如果采用金属材质加工，通常会选用圆钢作为毛坯，先车削加工出外圆以及法兰端面，之后再通过铣削加工上部的凹槽、凸台以及加强筋结构，最后钻孔完成安装孔的加工，如果是用于教学实训或者非承载场景，也可以采用3D打印的方式制作，打印时需要注意层厚设置以及支撑结构的添加，避免上部悬空的凹槽位置出现打印变形。安装边界方面，这类基座的安装占用空间主要由底部方形法兰的边长决定，法兰边伸出柱身的长度要保证固定螺栓的安装空间，预留出足够的扳手操作空间，避免螺栓拧紧时没有操作空间导致装配困难，柱身的高度要根据上部组件需要的安装高度来确定，同时要预留出上部组件装配时的调整余量，柱身上部的凸台结构不能超出安装法兰的投影范围过多，否则会导致整体结构重心偏移，影响安装稳定性。这类结构看似简单，但其中包含了机械结构设计中最基础的安装定位、载荷传递、工艺性考量等核心逻辑，很多复杂的机械承载结构都是从这类基础结构演变而来，掌握这类零件的设计要点，能够为后续更复杂的装配体设计打下扎实的基础，在建模练习过程中，不能只满足于外形的相似，更要思考每个结构特征对应的实际功能，以及加工、装配环节的可行性，避免出现设计出来的结构无法加工或者无法装配的问题。
