带叉形夹口的立式铰接支撑座结构

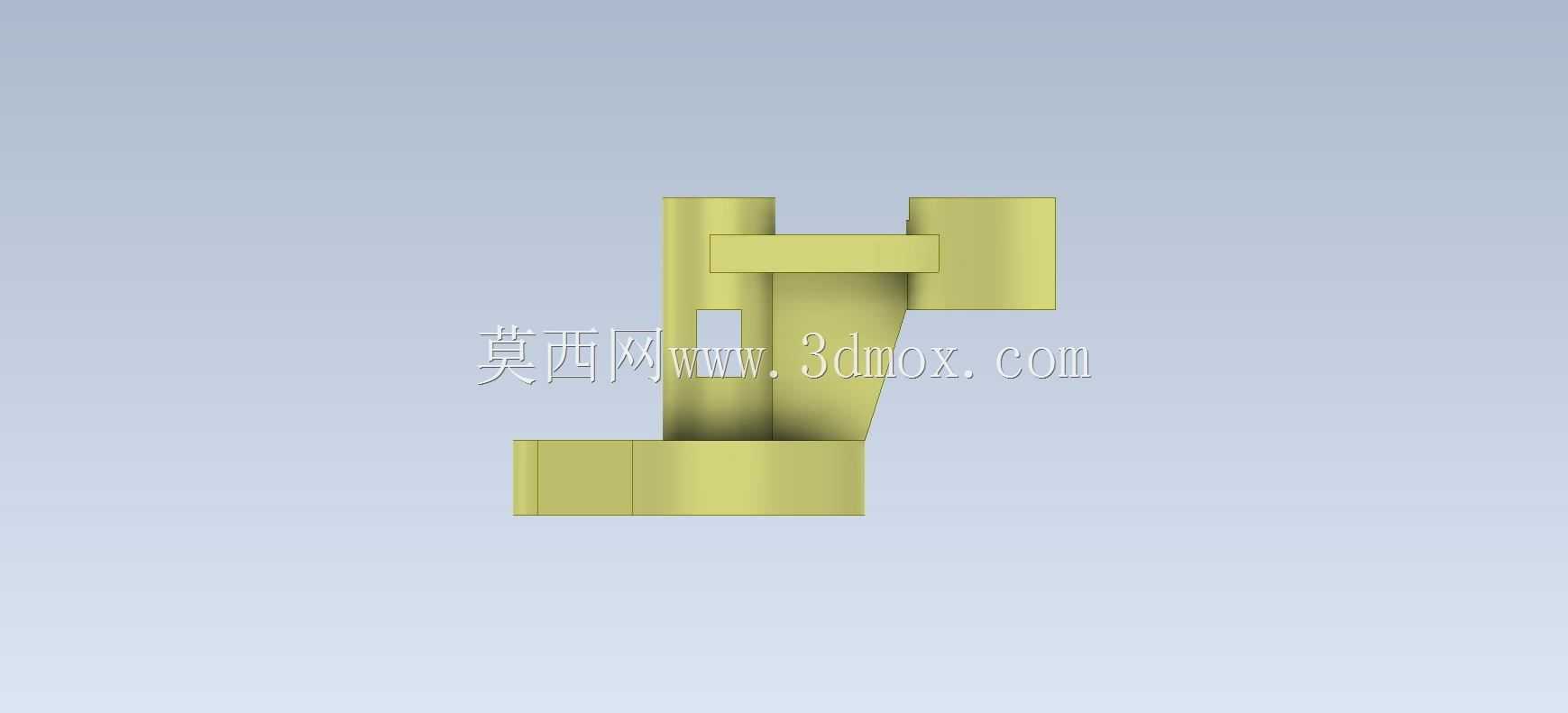

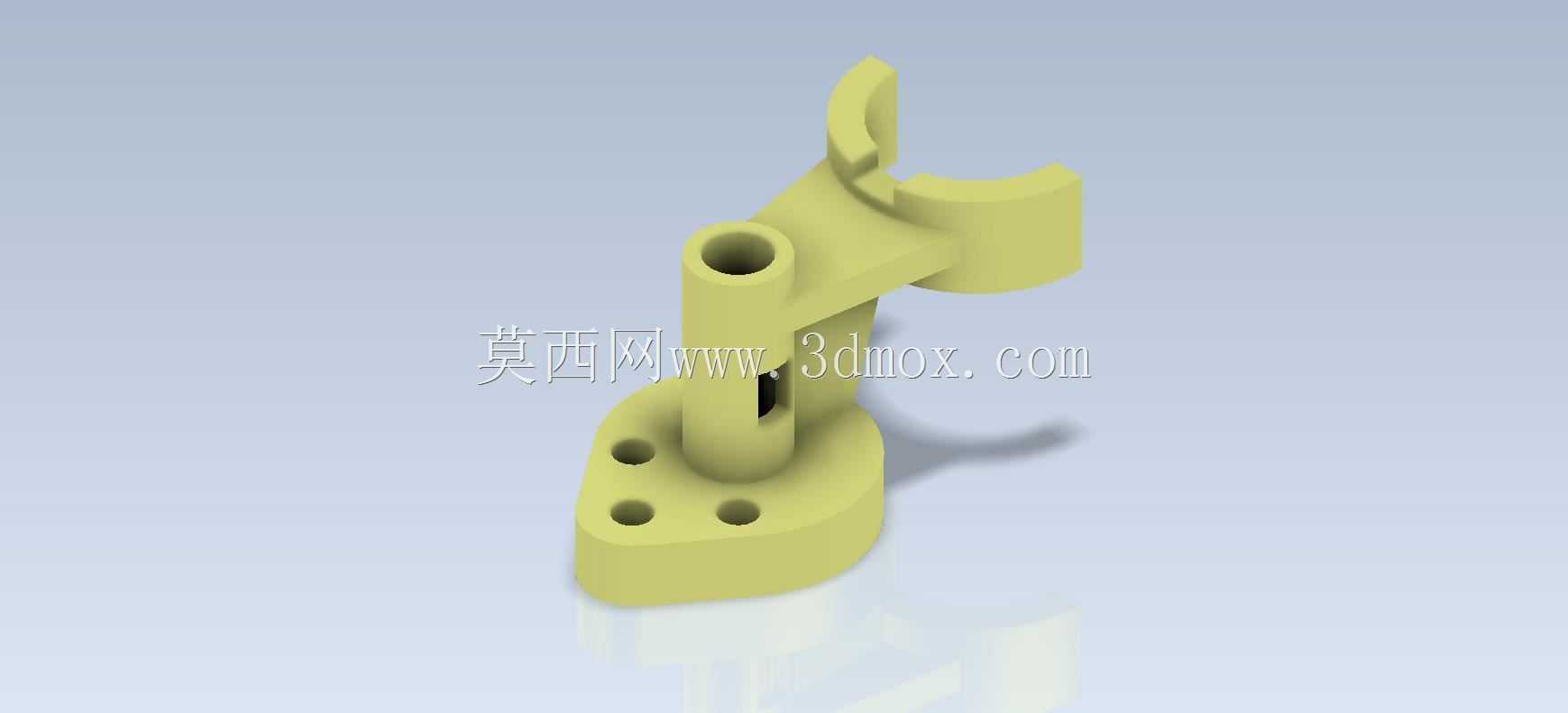

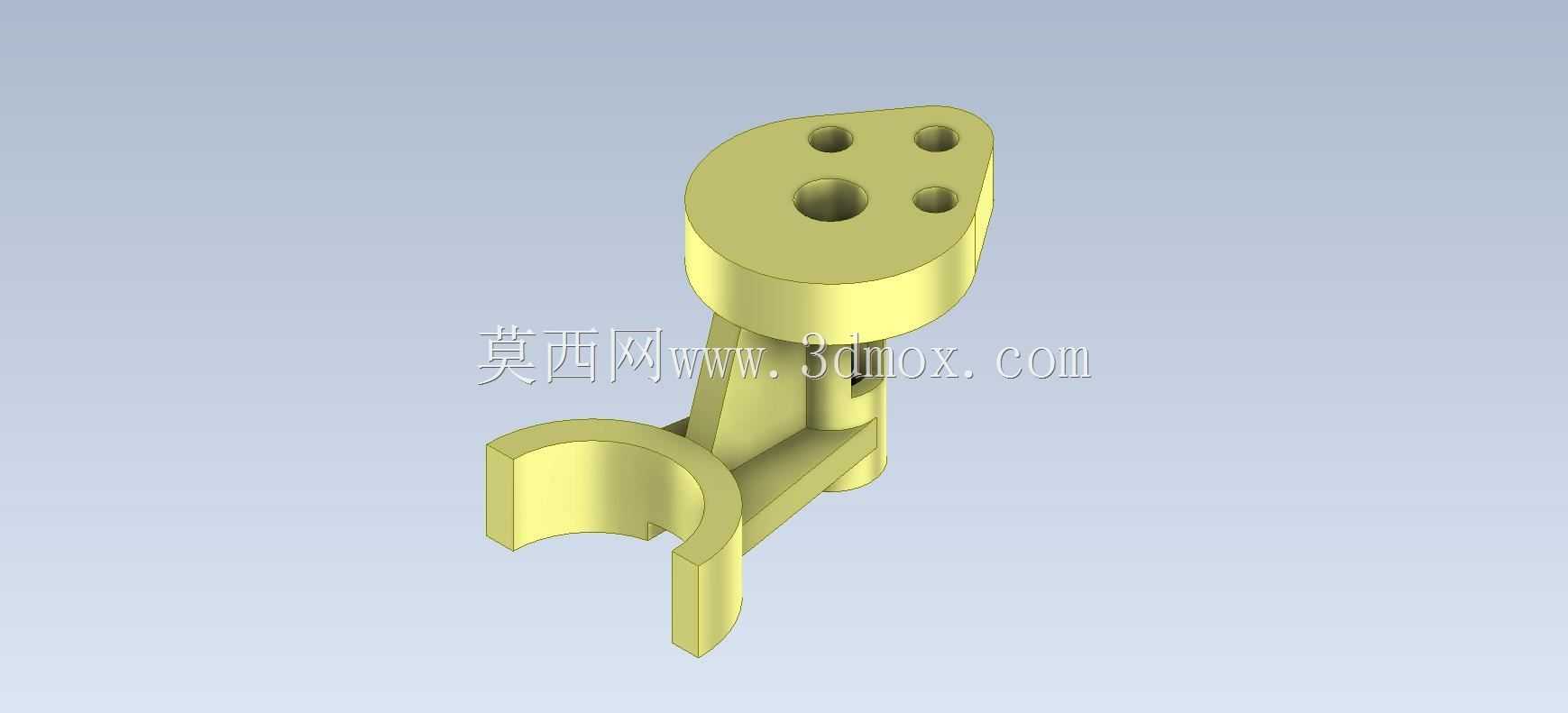

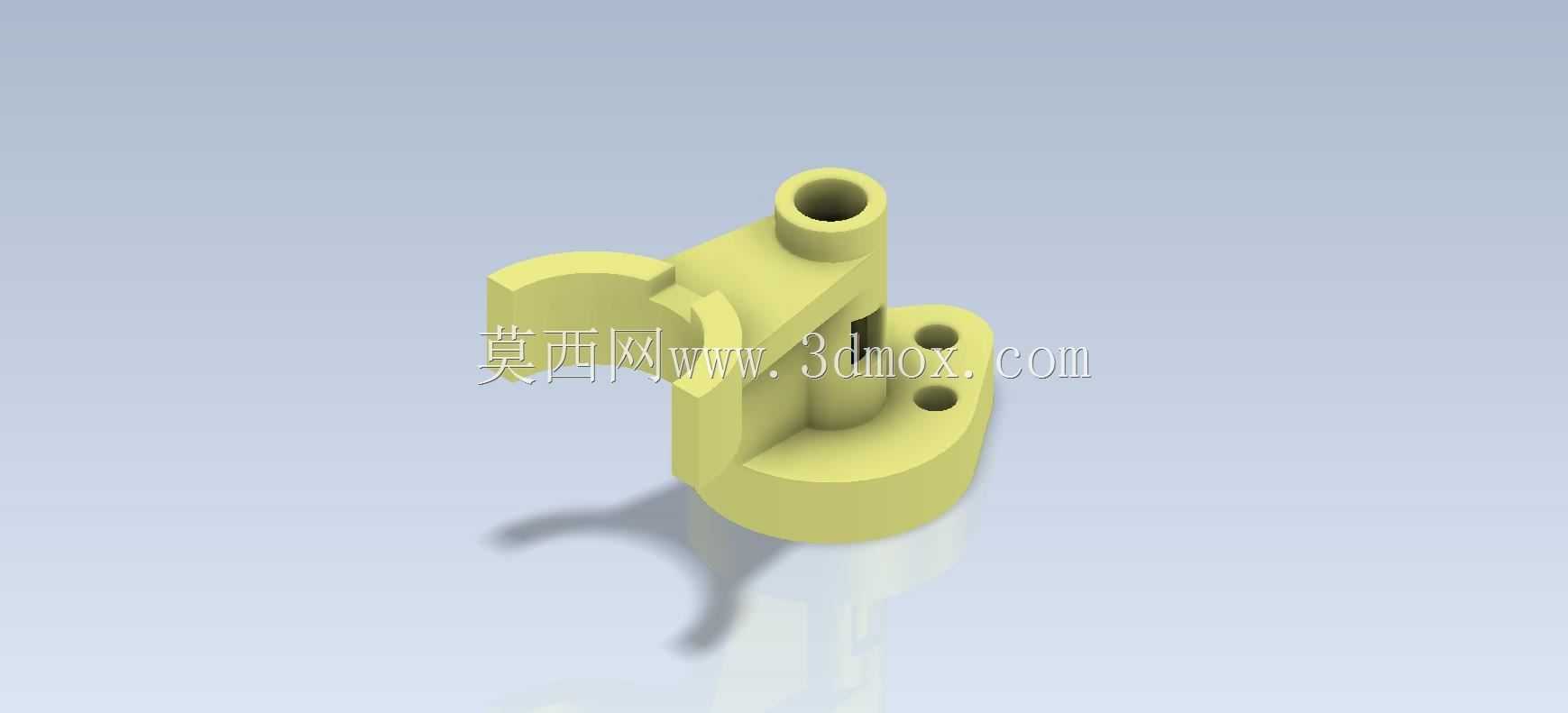

　　这类带叉形夹口的立式支撑构件，常见于轻工自动化生产线的物料导向工位、小型输送线的挡停机构安装位，也可作为检测设备上的传感器可调安装支架使用，核心作用是为需要角度微调的功能部件提供稳定的安装基准，同时通过上部的开口夹结构实现配套杆件的快速装夹与角度调整，无需额外设计复杂的锁紧模组就能满足小范围的姿态调节需求。从结构设计逻辑来看，底部采用带三个安装孔的法兰式底座，三个安装孔呈非对称三角排布，相比对称四孔结构，既可以减少安装时的孔位对齐工作量，又能在有限的底座轮廓内最大化抗倾覆力矩，避免支撑立柱受侧向载荷时出现底座翘曲的问题；底座与上部立柱采用圆弧过渡衔接，过渡位置做了等壁厚处理，避免注塑或铸造成型时出现缩孔缺陷，

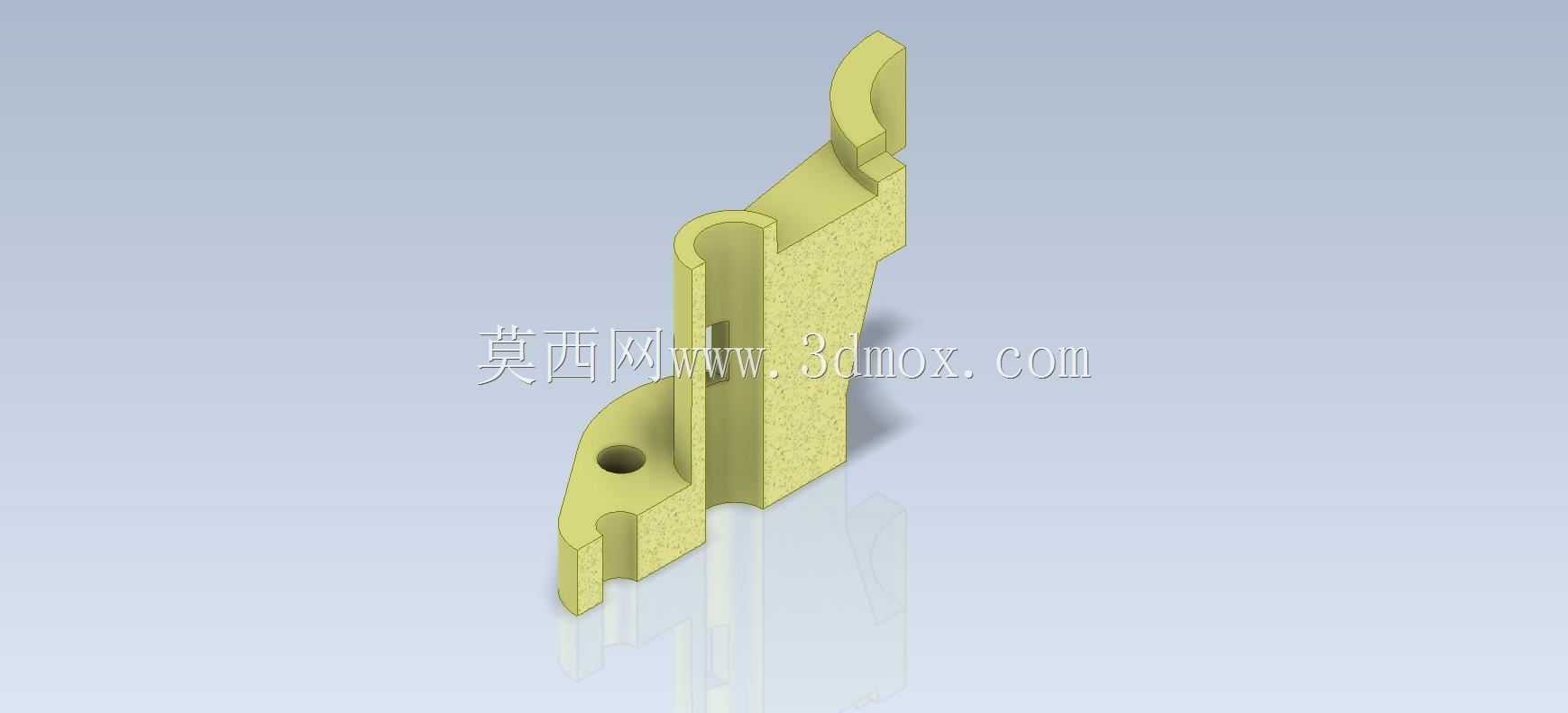

　　同时也能降低应力集中系数，在频繁受交变侧向载荷的工况下减少根部断裂风险。立柱主体为空心筒体结构，中心通孔沿轴向贯通，既可以减轻零件整体重量，也能供配套杆件、线缆从内部穿过，优化设备外围走线布局，避免管线外露被剐蹭损坏；立柱侧壁开设的长条形通槽，一方面是为夹口的锁紧动作提供形变余量，当夹口内穿装圆杆后，通过紧固件收紧夹口开口位置时，立柱上部的环形结构能产生均匀的弹性形变，抱紧穿装的杆件，不会出现局部应力过大夹伤杆件表面的问题，另一方面长槽也可作为定位刻度的观察位，方便调整杆件插入深度时快速对齐刻度。上部的叉形夹口采用半开放C型开口设计，开口朝向与立柱侧壁长槽方向垂直，这种布局可以让夹口的锁紧受力与立柱的抗弯受力方向错开，

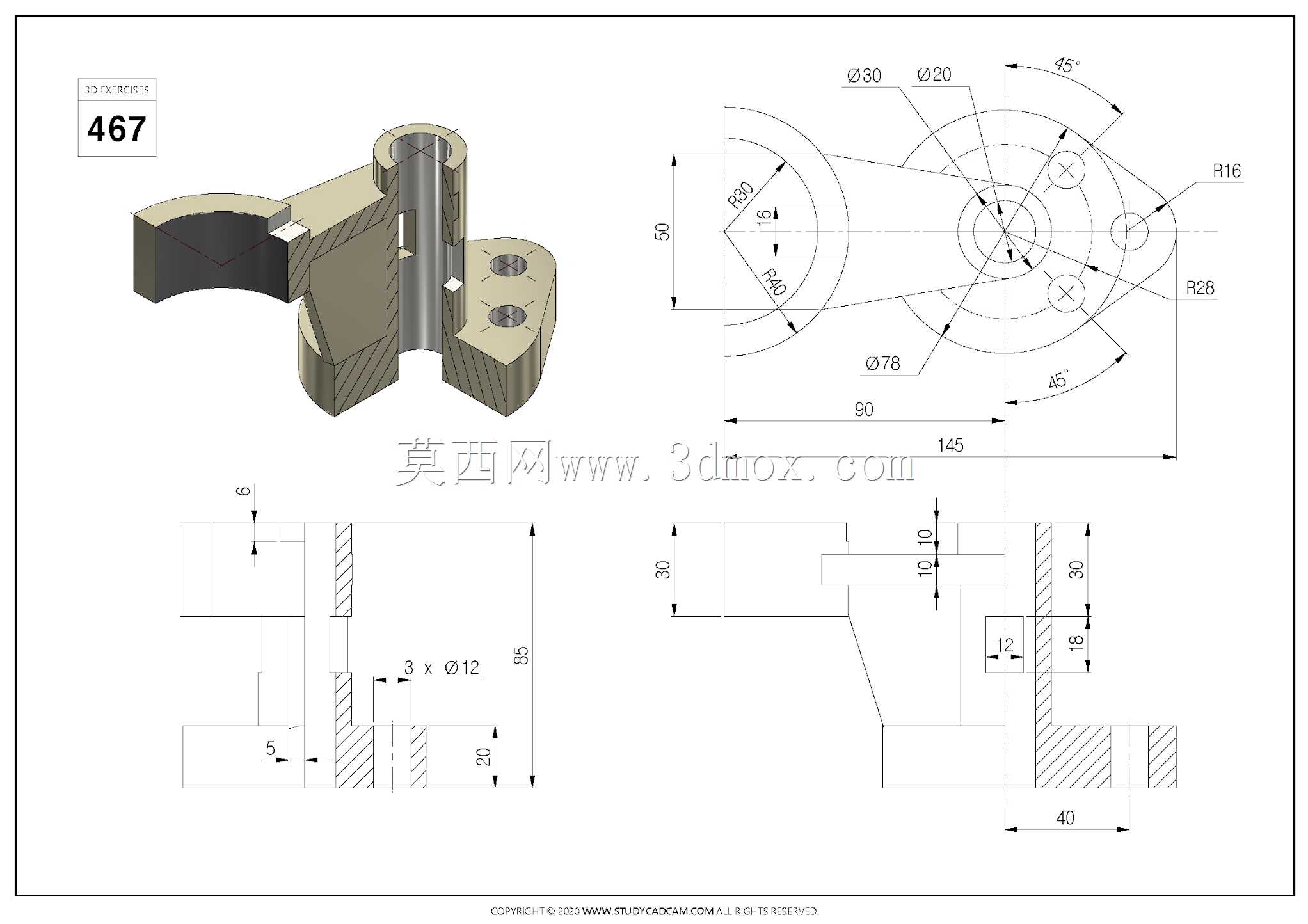

　　避免锁紧夹口时对立柱的安装垂直度造成影响；夹口的两个夹持面做了微圆弧处理，适配常见的圆截面杆件，不需要额外加工配合面就能实现稳定夹持，夹口端部做了外翻倒角，既方便杆件快速插入对位，也能去除加工毛刺避免安装时划伤操作人员。从安装边界尺寸来看，底座的三个安装孔中心距适配常见的30系列铝型材安装槽间距，可以直接通过T型螺栓固定在铝型材机架上，不需要额外加工过渡连接板；立柱的中心通孔直径适配直径8mm的标准导向圆杆，夹口的开口宽度适配直径10mm的铰接杆件，整体安装高度控制在小型自动化设备的常规安装空间范围内，不会与周边的传动部件产生运动干涉。在实际选型应用时，这类支撑座适合载荷不超过50N的轻载工况，比如光电传感器的安装支架、

　　小型导料杆的支撑座、气动管路的固定夹座，相比一体式固定支撑，它的可调范围更大，安装时不需要严格保证初始位置精度，后期调试时可以通过松开夹口调整杆件角度、沿中心通孔调整杆件伸出长度，大幅缩短设备调试的周期。建模过程中需要重点关注几个细节：一是底座安装孔的沉头深度要匹配常用的内六角螺栓头高度，保证螺栓安装后不突出底座底面，避免安装时出现底座不平的问题；二是夹口位置的壁厚要控制在合理范围，壁厚过薄会导致锁紧时夹口断裂，壁厚过厚则弹性不足，无法产生足够的抱紧力；三是所有棱边都要做0.5mm的圆角处理，既符合机械加工的工艺要求，也能减少应力集中，提升零件的疲劳寿命。这类零件如果采用塑料材质注塑成型，要注意拔模斜度的设置，立柱外表面的拔模斜度控制在1度以内，保证安装后立柱的垂直度误差在允许范围内；如果采用铝合金压铸成型，则可以适当减小壁厚，提升整体结构强度，适配载荷稍大的应用场景。
