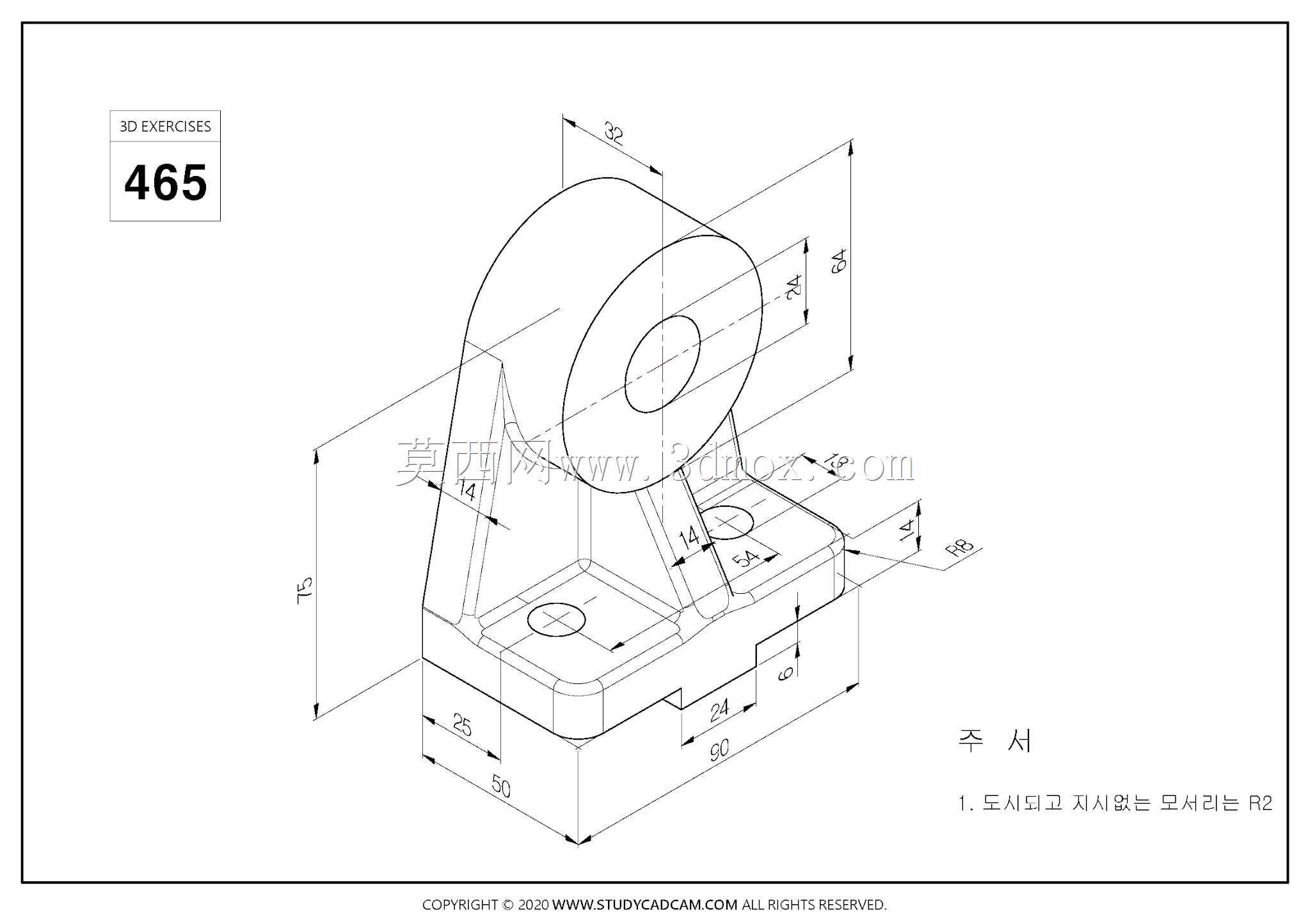

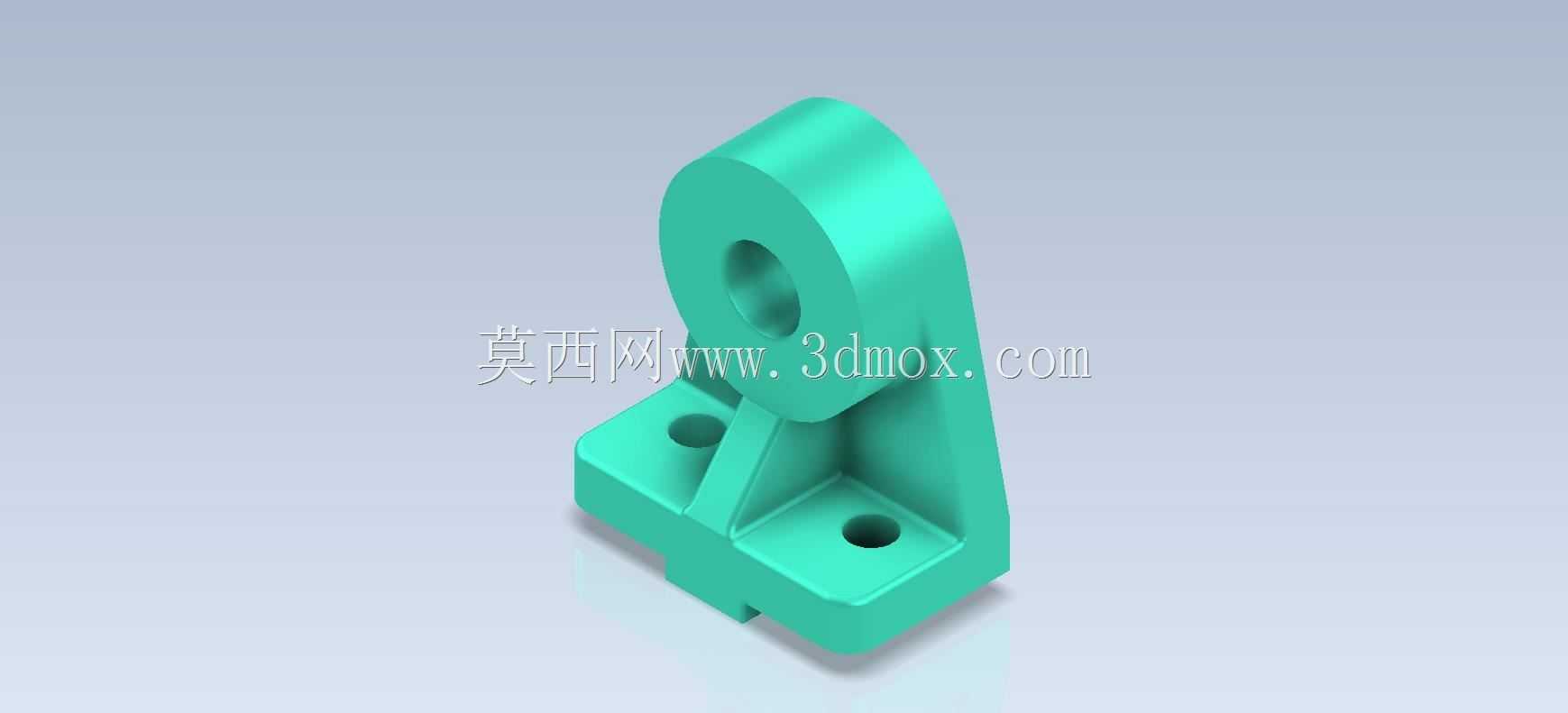

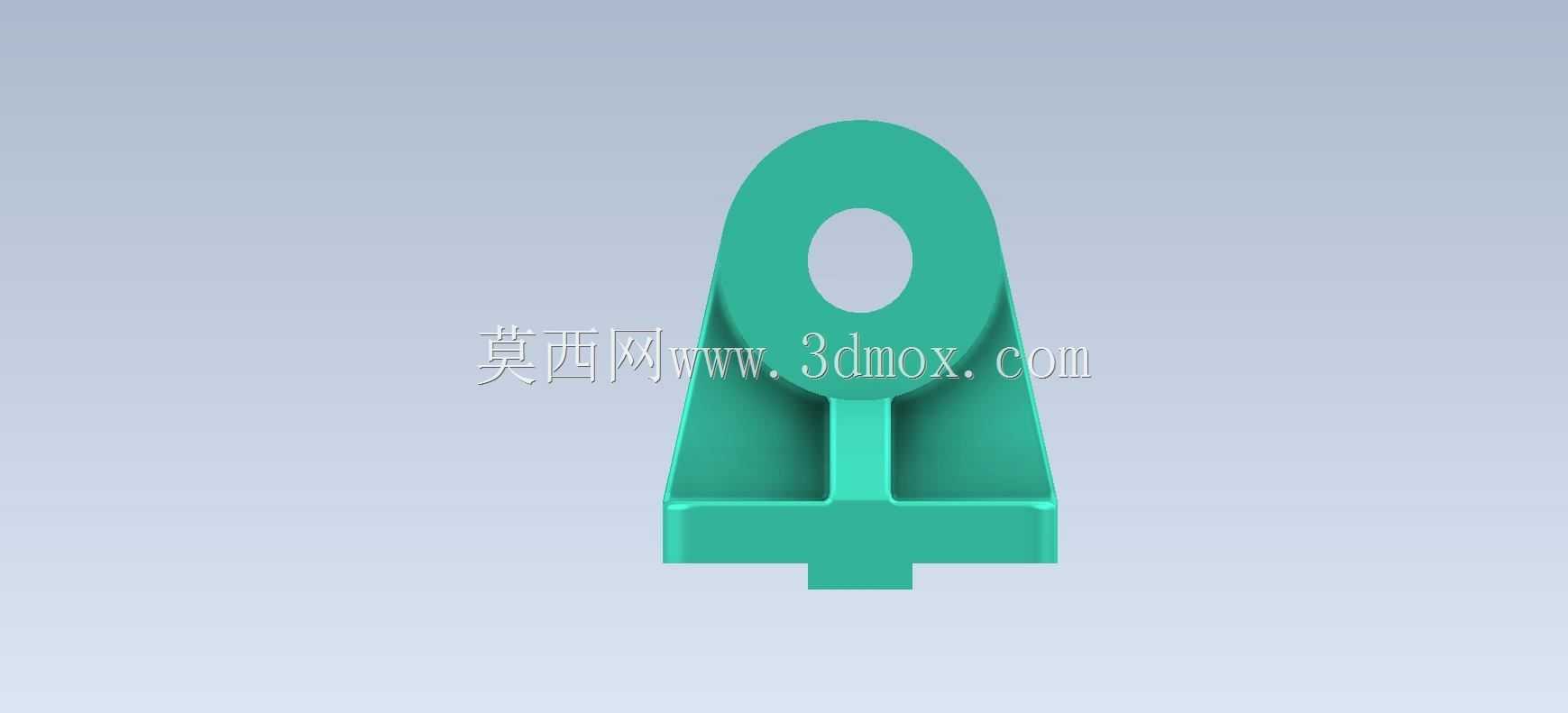

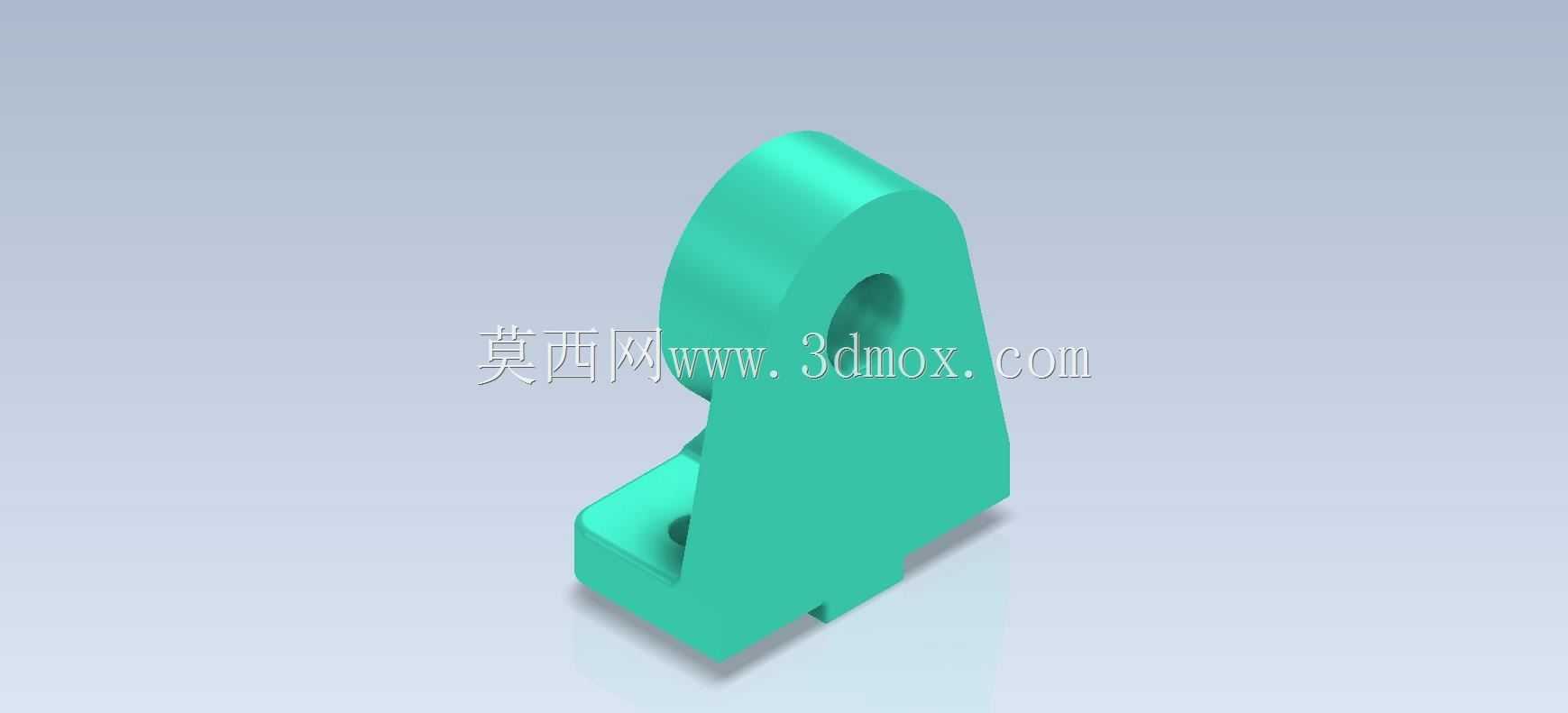

立式带肋铰接安装支座结构设计

　　这类带肋立式铰接支座，在轻工输送线、小型工装夹具台、非标自动化单机的从动端支撑场景中十分常见，核心作用是为带铰接转动需求的轴类零件提供稳定的安装基准，同时承受径向载荷与小幅摆动带来的交变力矩。从结构功能来看，上部的同轴通孔是核心铰接配合位，孔壁需要与销轴、衬套类零件形成间隙配合，既要保证铰接件转动顺畅无卡滞，又要控制配合间隙避免转动过程中出现过大窜动，长期运行下孔位的圆柱度、同轴度公差直接影响铰接副的使用寿命，因此建模时孔位的拔模斜度、端面倒角都需要严格匹配装配要求，倒角尺寸既要满足装配导向需求，又不能过大削弱孔端的接触强度。下部的安装底板设置了两个沉头安装孔，用于通过螺栓将整个支座固定在设备机架的安装面上，

　　沉孔的深度需要匹配所选内六角螺栓的头部高度，保证螺栓锁紧后头部不高出底板平面，避免与周边运动部件发生干涉；两个安装孔的中心距公差需要控制在合理范围，避免现场安装时出现螺栓无法穿入的问题，同时底板底面需要设置为平整的安装基准面，保证锁紧后支座不会出现倾斜偏移。连接上部铰接筒与下部底板的三角形加强肋，是整个结构的强度核心，在支座承受径向偏载时，加强肋可以有效分散铰接筒根部的应力集中，避免根部位置在交变载荷下出现断裂，肋板的厚度设置需要匹配整体载荷等级，过薄会导致加强效果不足，过厚则会增加不必要的材料重量，同时在肋板与筒体、底板的交接位置，都需要设置合理的铸造圆角，既符合铸造或3D打印的工艺要求，避免应力集中，

　　也能减少加工过程中的应力残留。从安装边界来看，这类支座的整体占用空间较小，底板的轮廓尺寸决定了安装时需要在机架上预留的平面空间，上部筒体的高度决定了铰接点的安装高度，建模时需要严格控制铰接孔中心到底板安装面的垂直距离，这个尺寸是装配时的核心定位尺寸，直接关系到配套铰接部件的运动行程是否符合设计要求。在实际设计过程中，这类支座的结构需要根据配套销轴的直径、实际承受的载荷大小调整各部分壁厚，当载荷较大时可以适当增加筒体壁厚、肋板厚度，同时加大安装底板的尺寸提升安装稳定性；如果是用于轻载场景，也可以在非受力位置做适当的减重挖空，在保证强度的前提下降低零件重量。从工艺适配性来看，这个结构既可以采用铸铁铸造成型后再做孔位的精加工，

　　也可以采用铝合金铣削加工直接成型，甚至可以通过3D打印做小批量的快速验证，不同工艺下的尺寸公差、表面粗糙度要求可以根据实际使用场景调整，比如用于手动操作的工装夹具时，孔位的公差可以适当放宽，用于高速运动的自动化设备铰接位时，则需要严格控制孔位的尺寸精度与表面粗糙度，减少铰接转动时的磨损。另外在结构细节上，筒体上端的倒角除了装配导向作用外，也可以避免安装时锐边划伤操作人员，底板的边角位置也需要做小的倒角或圆角处理，去除加工毛刺。整个结构的受力传递路径十分清晰，铰接位承受的载荷通过筒体传递到加强肋与底板，再通过底板的安装螺栓分散到整个机架上，设计时需要保证各部分的强度匹配，避免出现局部强度薄弱的问题，比如不能出现筒体强度足够但肋板过薄，或是底板厚度不足导致锁紧后出现变形的情况。在建模过程中，需要优先确定铰接孔中心的定位尺寸，再以此为基准向下延伸设计筒体、肋板与底板结构，保证所有尺寸都以核心装配基准为出发点，减少尺寸链累积带来的装配误差，同时各个特征的交接位置需要做合理的工艺处理，避免出现尖锐棱角、壁厚突变等不利于加工和长期使用的结构。
