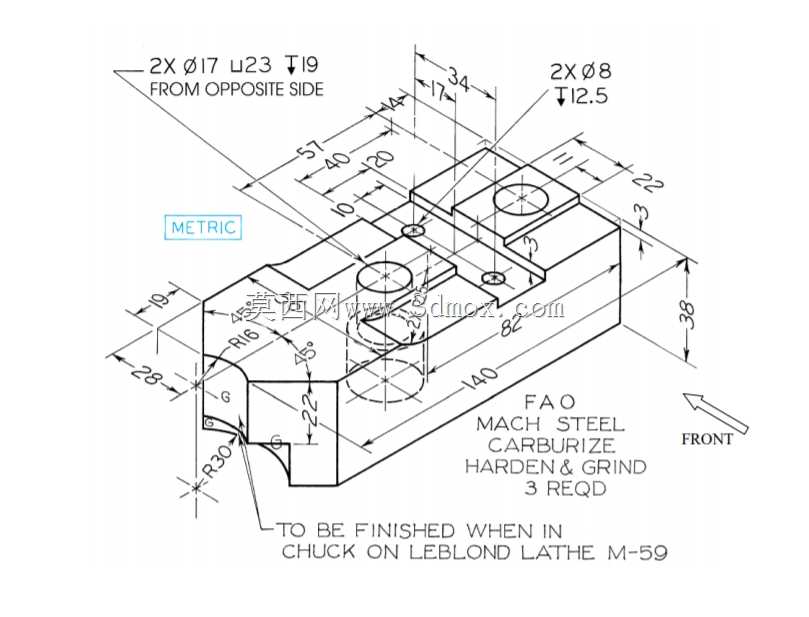

卡盘用夹持卡爪结构三维练习模型

　　卡盘爪作为机床卡盘的核心执行部件，直接决定了回转类加工场景下的工件装夹可靠性，在普通车床、数控车床、内外圆磨床以及回转式工装夹具中应用广泛，是轴类、盘类零件加工时传递夹持力、定位工件轮廓的关键接触零件。本次建模的卡爪结构针对中小型三爪自定心卡盘的配套替换需求设计，整体采用方块式基体构型，区别于常规长条形卡爪的安装方式，该结构通过基体背面的定位槽与卡盘内部的盘丝齿槽配合，实现随盘丝转动同步径向进给的动作逻辑。从功能特性来看，该卡爪的夹持工作面做了适配圆弧轮廓的切削处理，下半部分的内凹圆弧面可直接贴合圆柱形工件的外圆表面，相比平口卡爪能增大接触面积，降低薄壁工件装夹时的局部压应力，避免工件装夹变形；

　　上半部分的平面结构则可用于装夹带平行面的方形、异形工件，兼顾不同轮廓工件的装夹需求。基体上设置的两个大直径通孔为安装锁紧孔，用于在卡爪调整到对应行程位置后穿入锁紧螺钉，将卡爪与卡盘基座做刚性固定，防止重切削工况下卡爪受切削力冲击发生位移；两个小直径螺纹孔为辅助安装孔，可用于加装软爪垫片、异型夹持块等扩展配件，拓展卡爪的夹持适配范围。设计过程中首先明确了卡爪的安装边界条件，卡爪的整体宽度需匹配对应规格卡盘的滑槽宽度，保证滑动过程无卡滞，基体的总高度需控制在卡盘端面的回转安全范围内，避免卡爪随主轴回转时与机床护罩、刀架发生干涉；两个锁紧孔的中心距严格对应卡盘滑槽内的安装孔位间距，保证替换安装时无需二次加工即可直接装配。

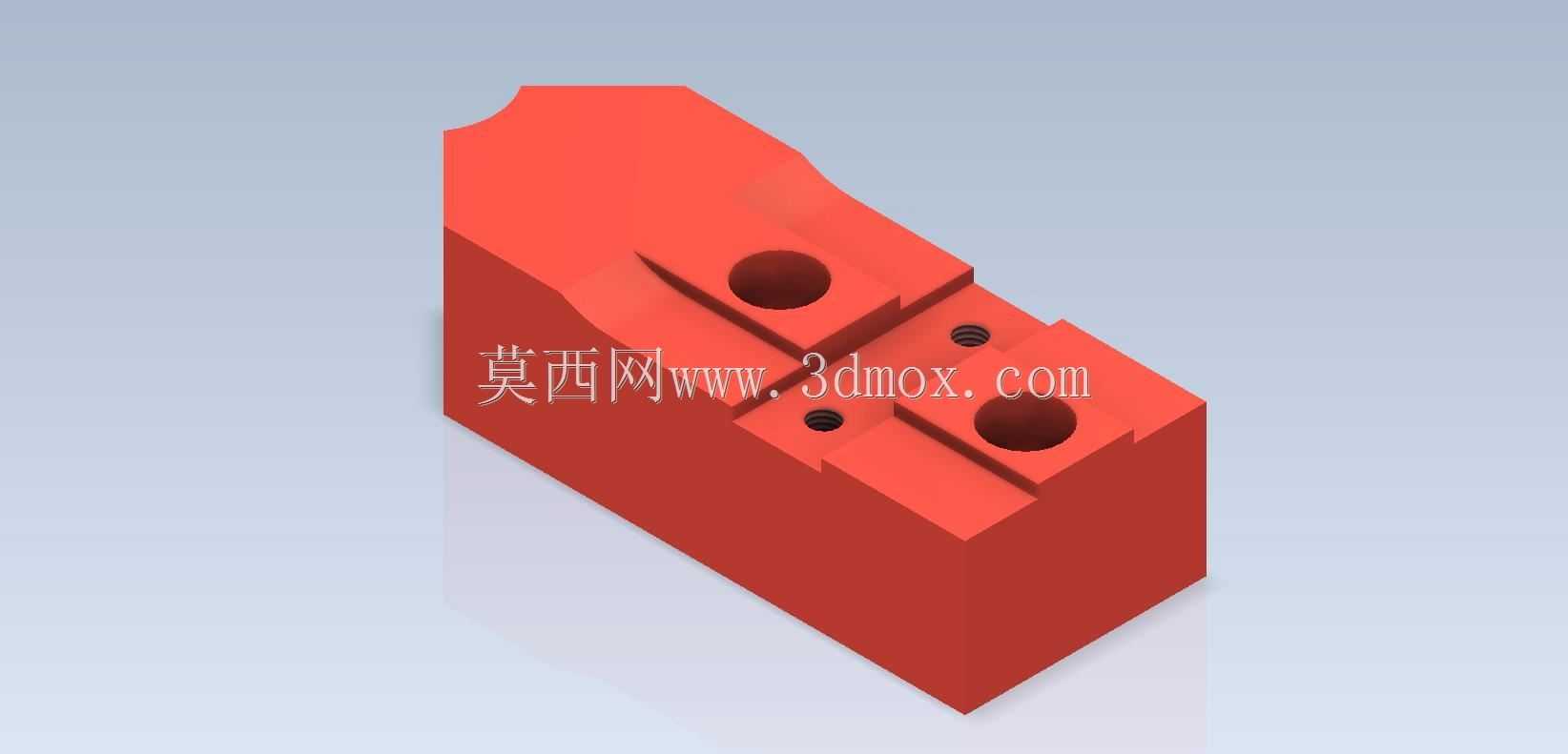

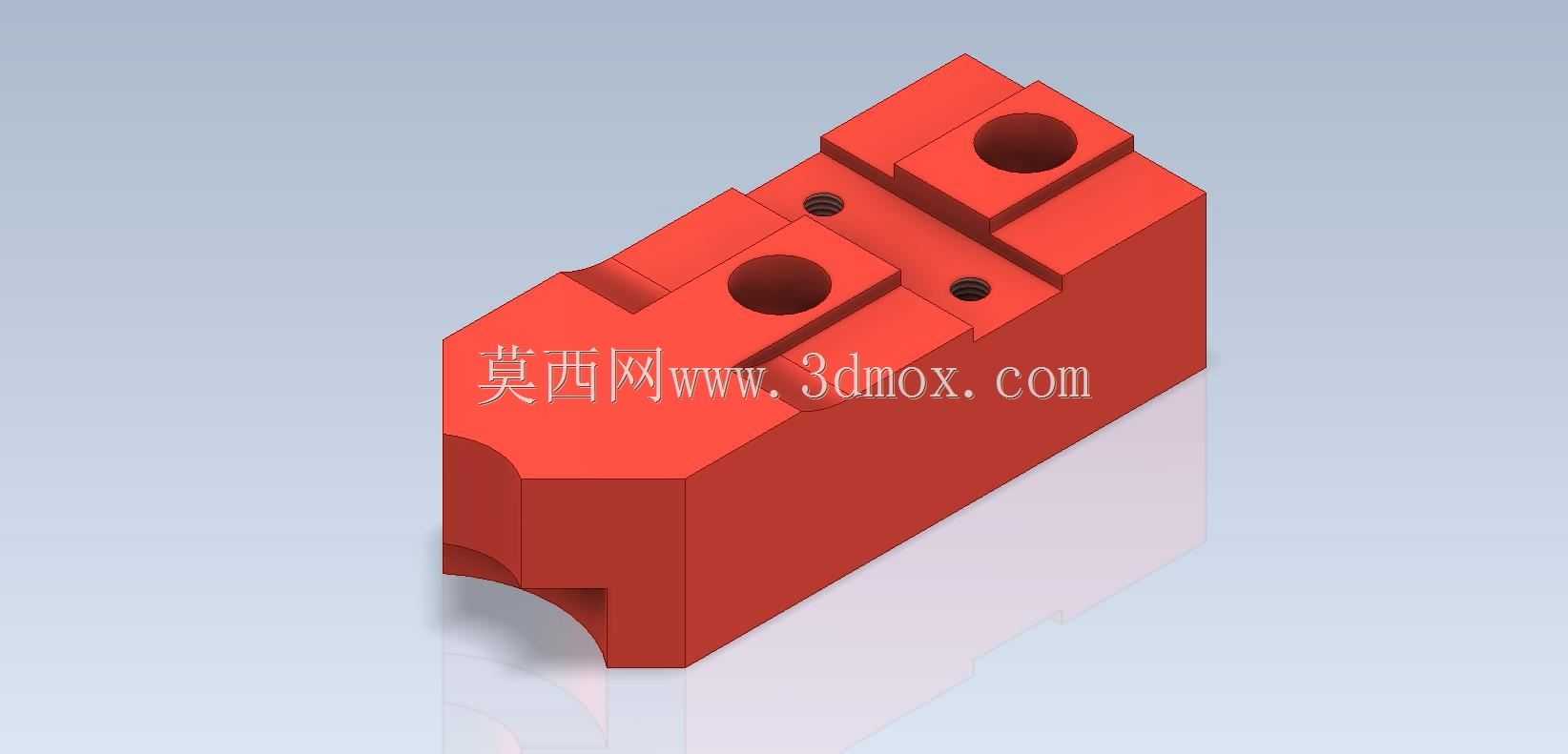

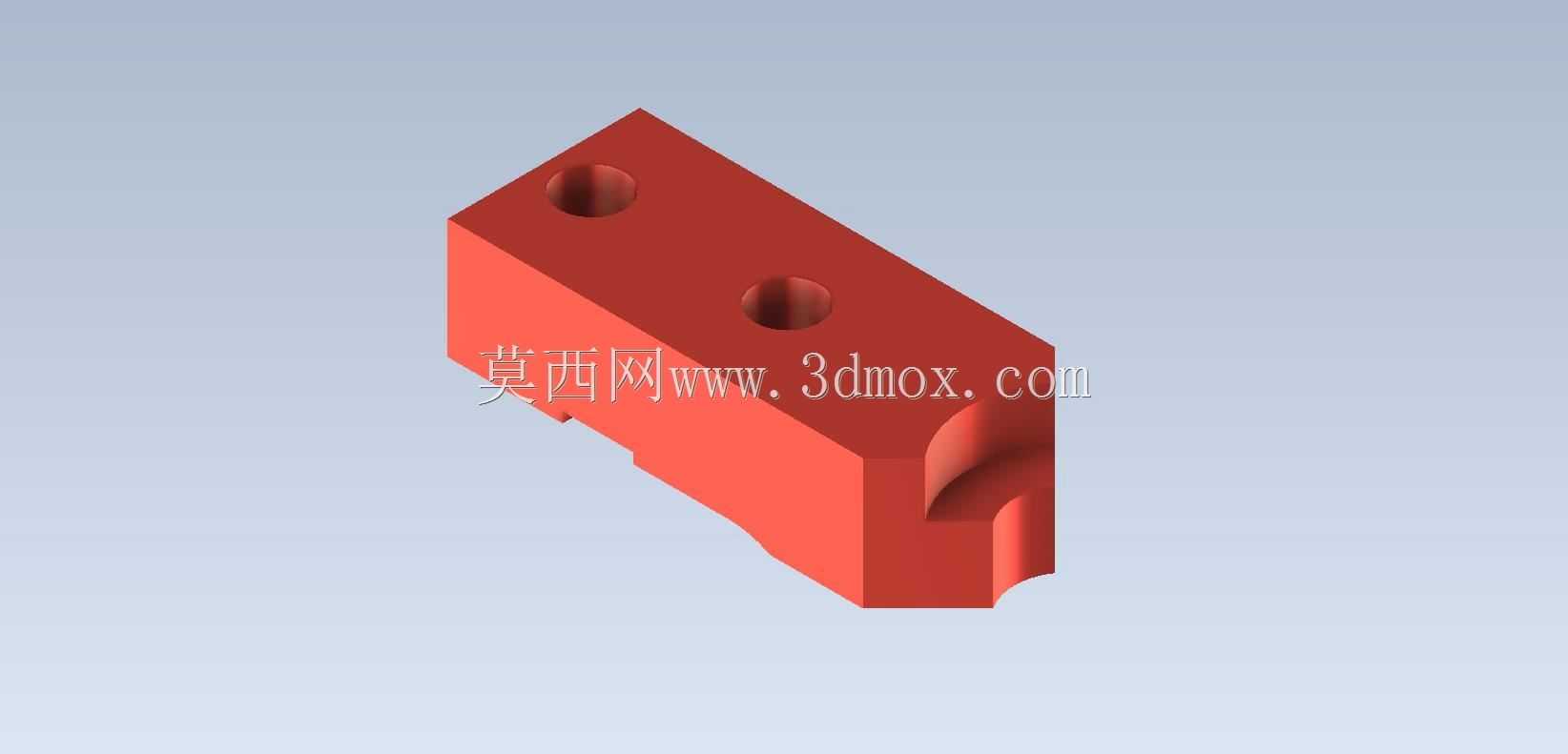

　　建模时优先完成基体的方块特征搭建，再依次切除夹持端的圆弧工作面、安装沉孔、螺纹底孔，最后做棱边的倒角处理，所有倒角尺寸控制在0.5到1毫米之间，既去除加工毛刺避免划伤工件与操作人员，也不会削弱卡爪的结构强度。从受力角度考量，卡爪的基体厚度做了针对性加强，在夹持大直径工件承受最大夹持力时，基体的形变位移量控制在0.01毫米以内，保证加工过程的装夹精度不会因卡爪自身形变出现偏差；夹持面的表面粗糙度要求控制在Ra1.6以内，减少与工件表面的摩擦滑移，同时避免硬接触划伤工件已加工表面。该结构的建模练习可帮助设计人员熟悉机床夹具零件的设计逻辑，掌握卡盘类配件的安装尺寸匹配方法，理解装夹接触面构型对夹持效果的影响，在后续的工装夹具设计、机床配件改造工作中，可直接参考该结构的尺寸设计思路，根据实际加工的工件轮廓、切削力参数调整卡爪的工作面形状与基体尺寸，快速完成适配不同加工场景的专用卡爪设计。
