指节式安装固定支撑支架结构设计

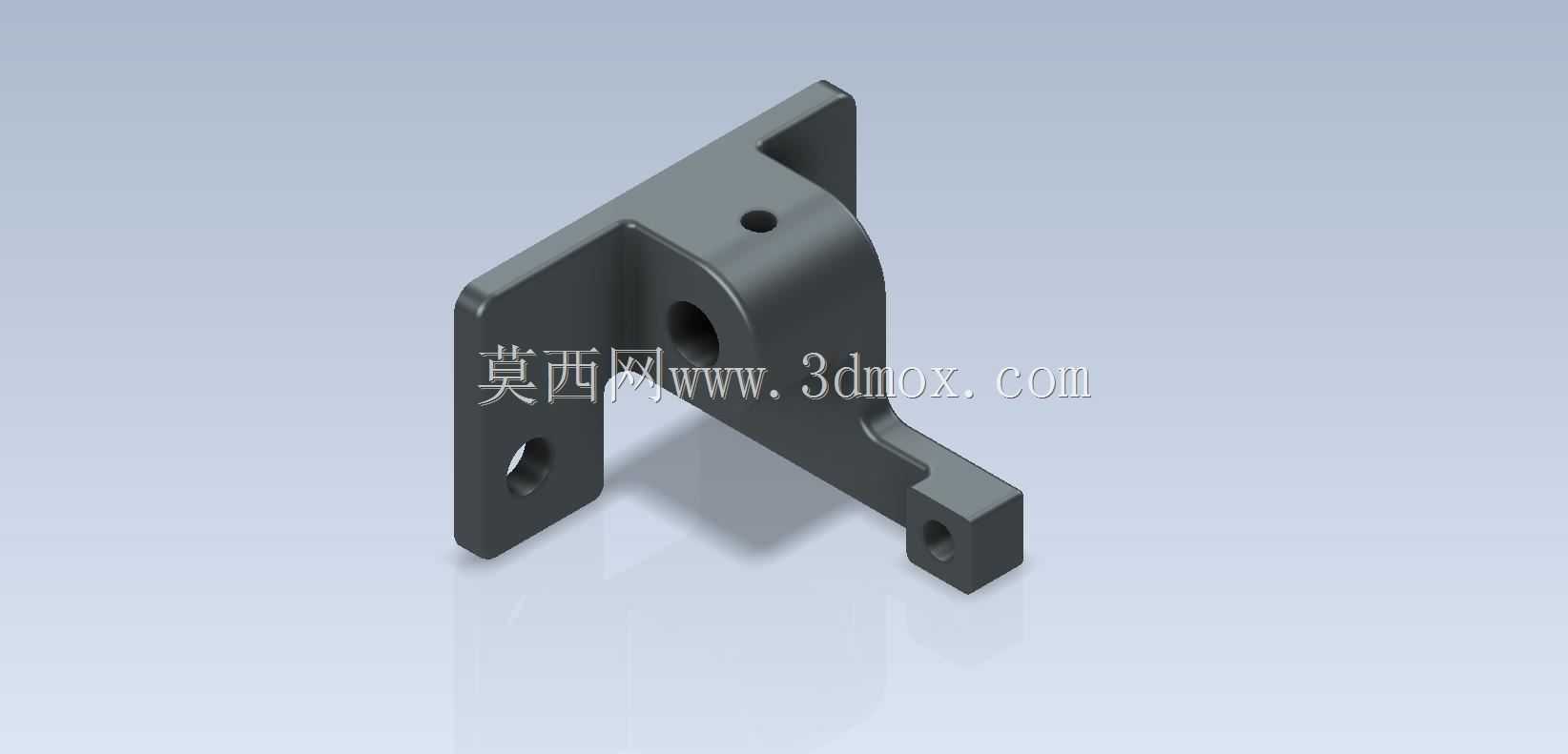

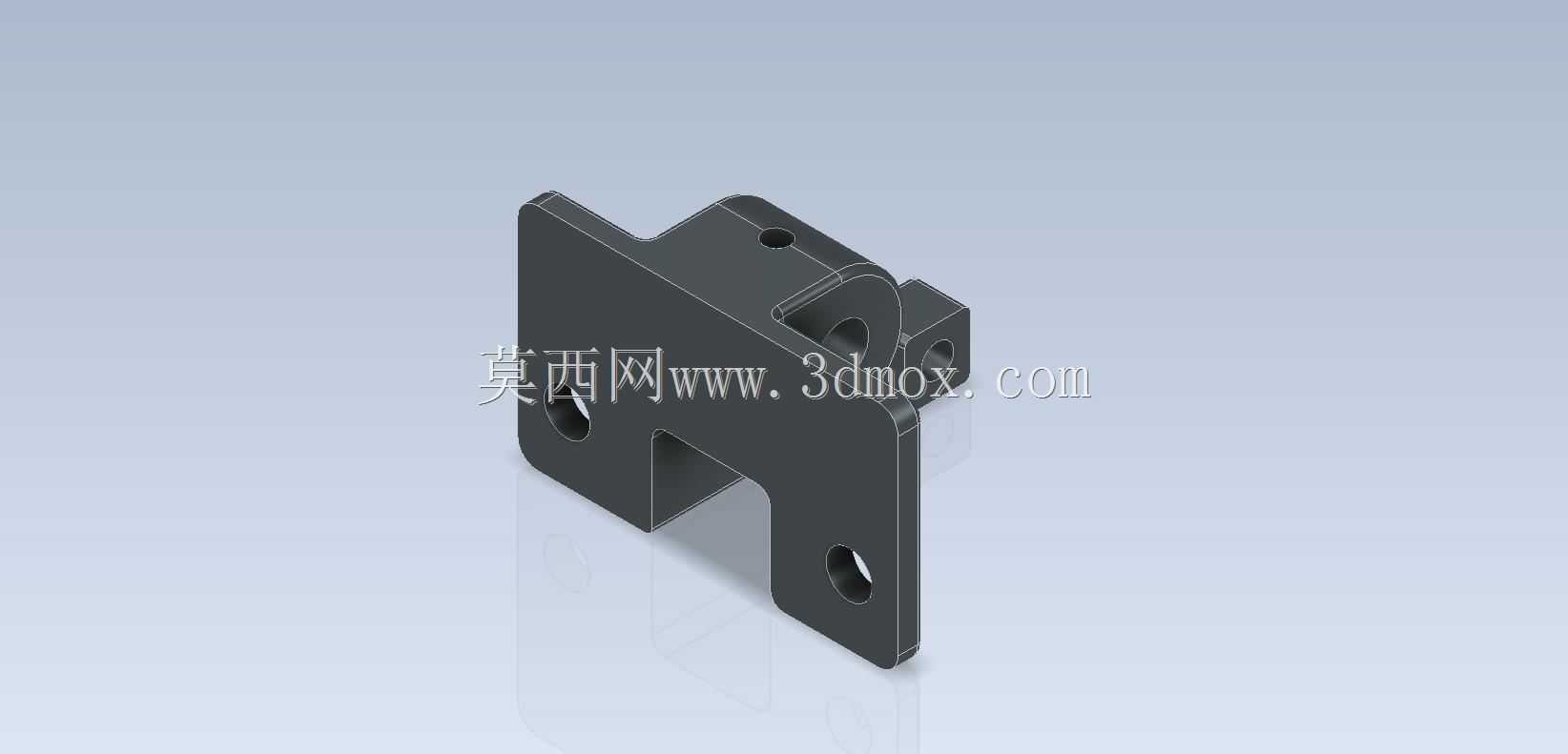

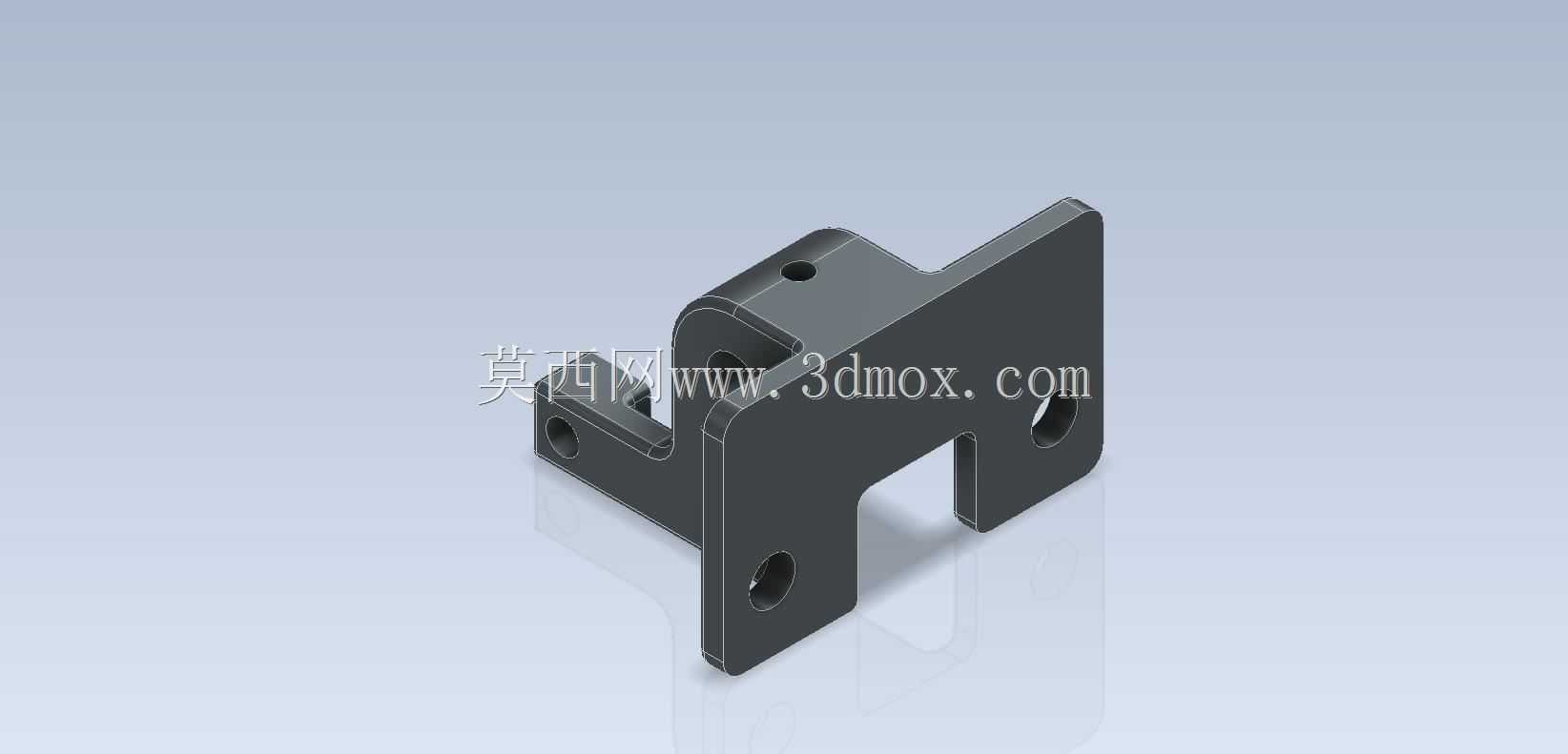

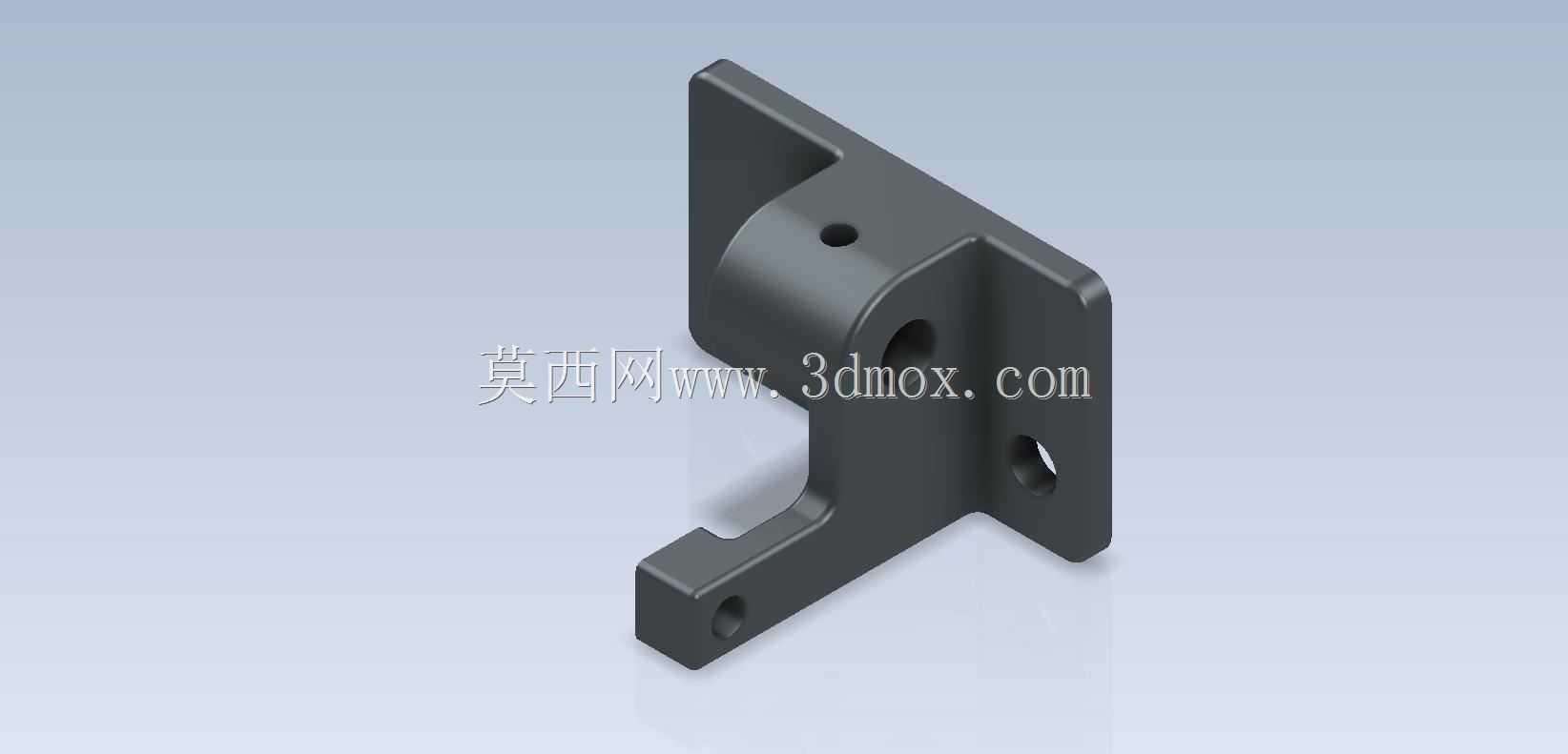

　　这款指节形态的支撑支架，在轻工自动化生产线的小型工件定位工位、台式检测设备的辅助定位模组中应用十分广泛，日常多承担小行程导向、轻载部件承托、传感器安装固定的实际功能，区别于常规平板式安装座，其弯折的指节延伸结构可以避开设备内部的走线槽、小型气动管路等干涉区域，在紧凑的设备安装空间里完成支撑点位的布设。从结构设计逻辑来看，该支架采用一体化成型思路，主体背靠安装板设置两个沉头安装孔，可直接通过内六角螺栓固定在设备的铝型材立面或者钢板安装基准面上，安装孔的孔位公差按照IT7级精度设计，能保证安装后支架的基准面与设备安装面的平行度控制在0.05mm以内，避免后续搭载部件出现位置偏移。支架中部的筒状铰接位是核心功能区域，

　　内部预留的通孔可穿装直径6mm的铰接销轴，用来连接需要小角度摆动的压块、检测拨杆类零件，筒壁上开设的顶丝孔可在销轴穿装完成后锁紧固定，防止销轴在往复摆动过程中出现轴向窜动；筒状结构与背部安装板之间设置了渐变式的加强圆角，既可以消除注塑或者铣削加工时的应力集中问题，也能提升支架整体的抗扭刚度，在承受50N以内的侧向载荷时不会出现明显的形变。下部延伸出的指节状悬臂是该支架的特色结构，悬臂末端同样开设了一个通孔，可用来安装小型导向轴、限位螺钉或者接触式传感器的测头，悬臂的厚度从根部到末端做了等强度递减设计，在保证结构刚性的前提下尽可能减少材料占用，降低支架整体重量。从安装边界尺寸来看，

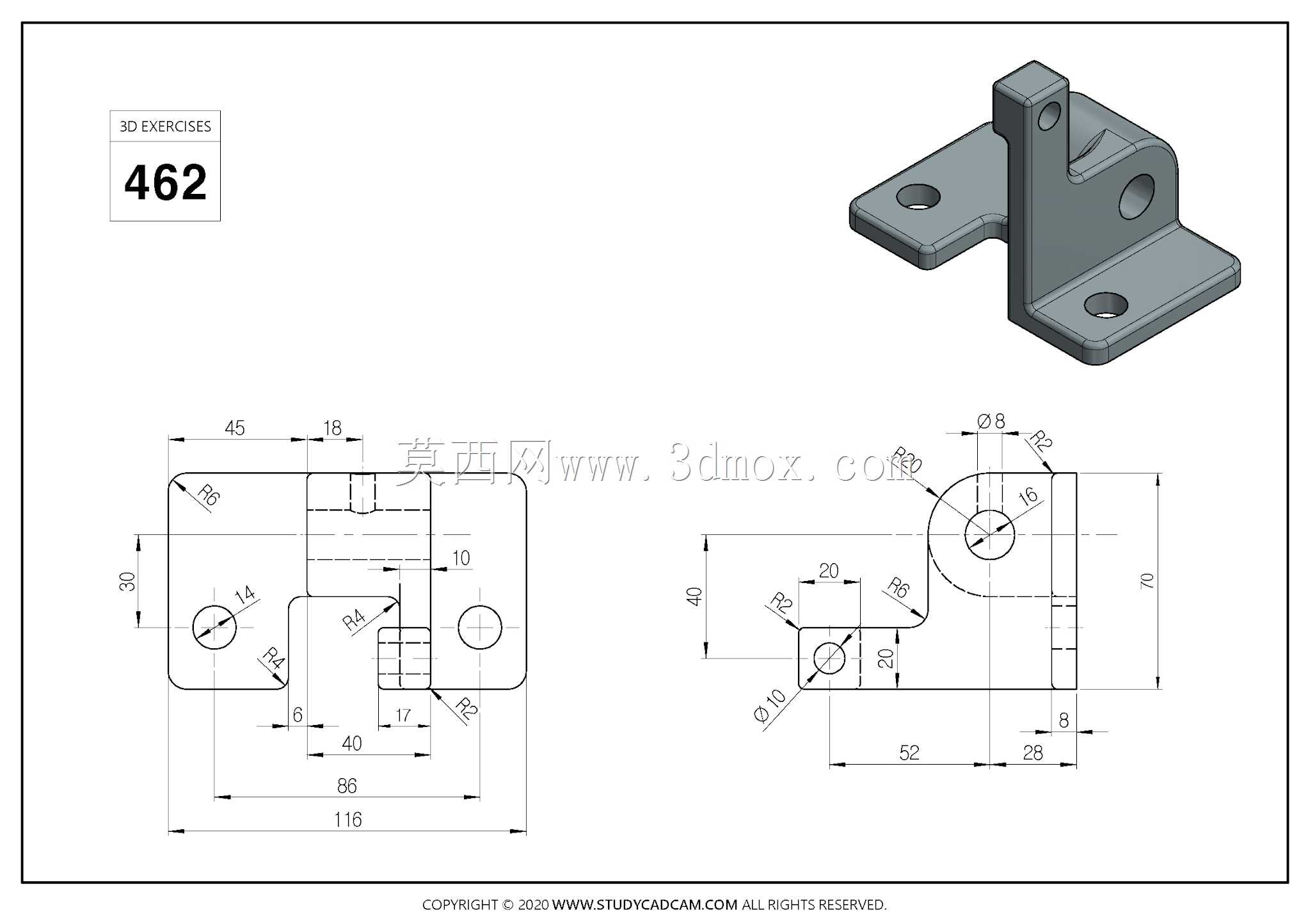

　　该支架整体的安装占用空间在长宽高三个方向分别控制在60mm、40mm、75mm范围内，背部安装板的两个安装孔中心距为30mm，适配市面上主流的30系列、40系列工业铝型材的槽孔间距，不需要额外加工转接板就可以直接完成安装；中部铰接孔的中心距离背部安装面的距离为22mm，下部悬臂末端的孔位中心距离安装面的水平伸出距离为38mm，在设计配套机构时可以直接参考该尺寸预留运动空间，避免出现运动干涉。在实际建模过程中，这类支架的建模需要重点关注几个工艺细节：一是所有的安装孔口都要做0.2mm的倒角处理，去除机加工产生的毛刺，也能避免螺栓穿装时出现卡滞；二是弯折位置的内圆角半径不能小于1.5mm，

　　若采用钣金折弯工艺则要匹配对应板材厚度的折弯系数，若采用金属3D打印或者铣削加工则要保证圆角处的走刀路径顺畅，减少加工应力残留；三是各个功能孔的轴线垂直度要控制在0.03mm以内，尤其是中部铰接孔与背部安装面的垂直度，会直接影响后续铰接部件的摆动顺畅度，若偏差过大很容易出现销轴卡滞、摆动磨损加剧的问题。这类支架在实际使用场景中，常搭配微型扭簧、小型限位螺栓组成简易的压紧定位机构，在小型电子产品组装线的工装夹具、文具生产设备的上料定位工位都能看到类似结构，相比定制的复杂安装座，这种结构的零件加工难度低，普通的三轴铣床就可以完成加工，甚至采用高强度工程塑料注塑也能满足轻载场景的使用需求，备件替换成本极低，非常适合非核心承载部位的辅助支撑使用。设计时还要注意，支架的所有外露棱边都要做倒钝处理，避免设备维护时划伤操作人员，悬臂末端的孔位如果用来安装传感器，还要预留出传感器线缆的走线空间，可在悬臂侧面预留浅槽用来布设线缆，避免设备运行过程中线缆被往复运动的部件剐蹭破损。
