叉型带孔连接固定支架结构设计

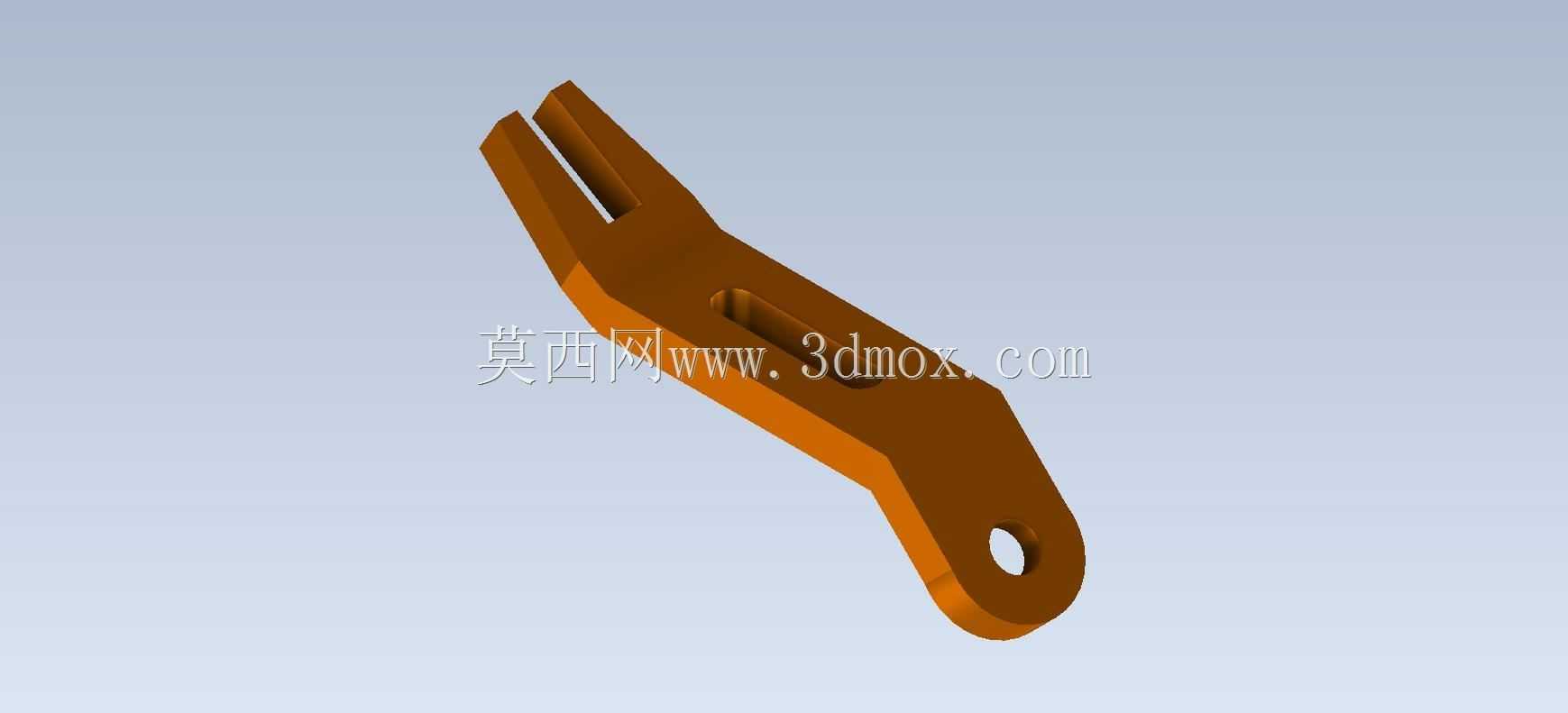

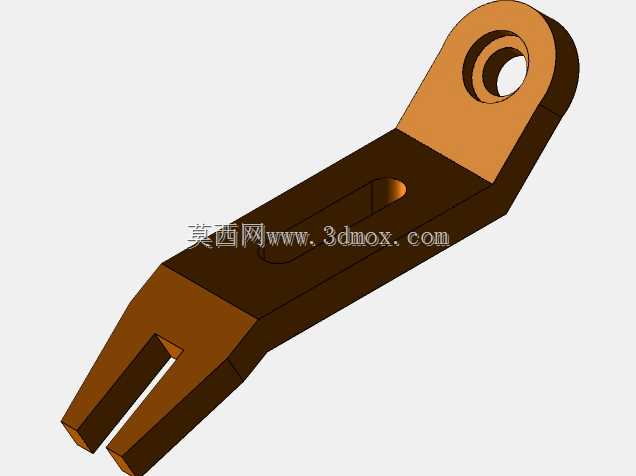

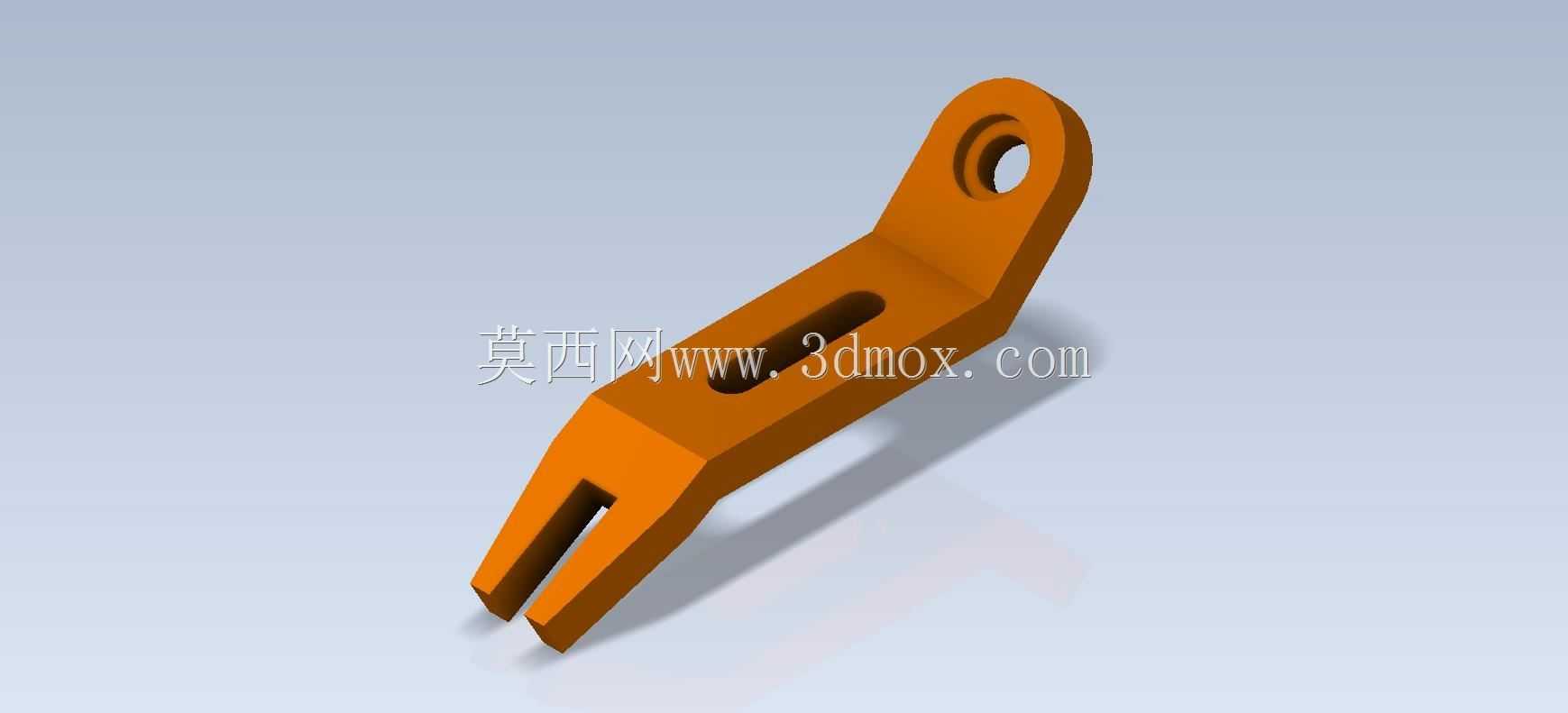

　　这类叉型带孔支架在轻工自动化输送线、小型工装夹具的定位模块里应用十分普遍，日常做设备改造时经常会碰到类似结构的选型需求。从结构功能来看，零件一端的单耳带孔结构主要用于铰接固定，可配套销轴实现与机架或者驱动端的活动连接，铰接孔的公差一般选H8级，既能保证销轴转动的灵活性，又不会因为间隙过大产生晃动异响；另一端的叉型开口结构是用来卡接配套的连杆或者拨块，开口的宽度公差需要控制在±0.05mm范围内，避免卡接后出现窜动，中间开设的长条形通槽主要是用于安装位置的微调，装配时可以顺着槽的方向调整支架的固定位置，抵消部分机架加工带来的尺寸误差，降低装配时的配做工作量。

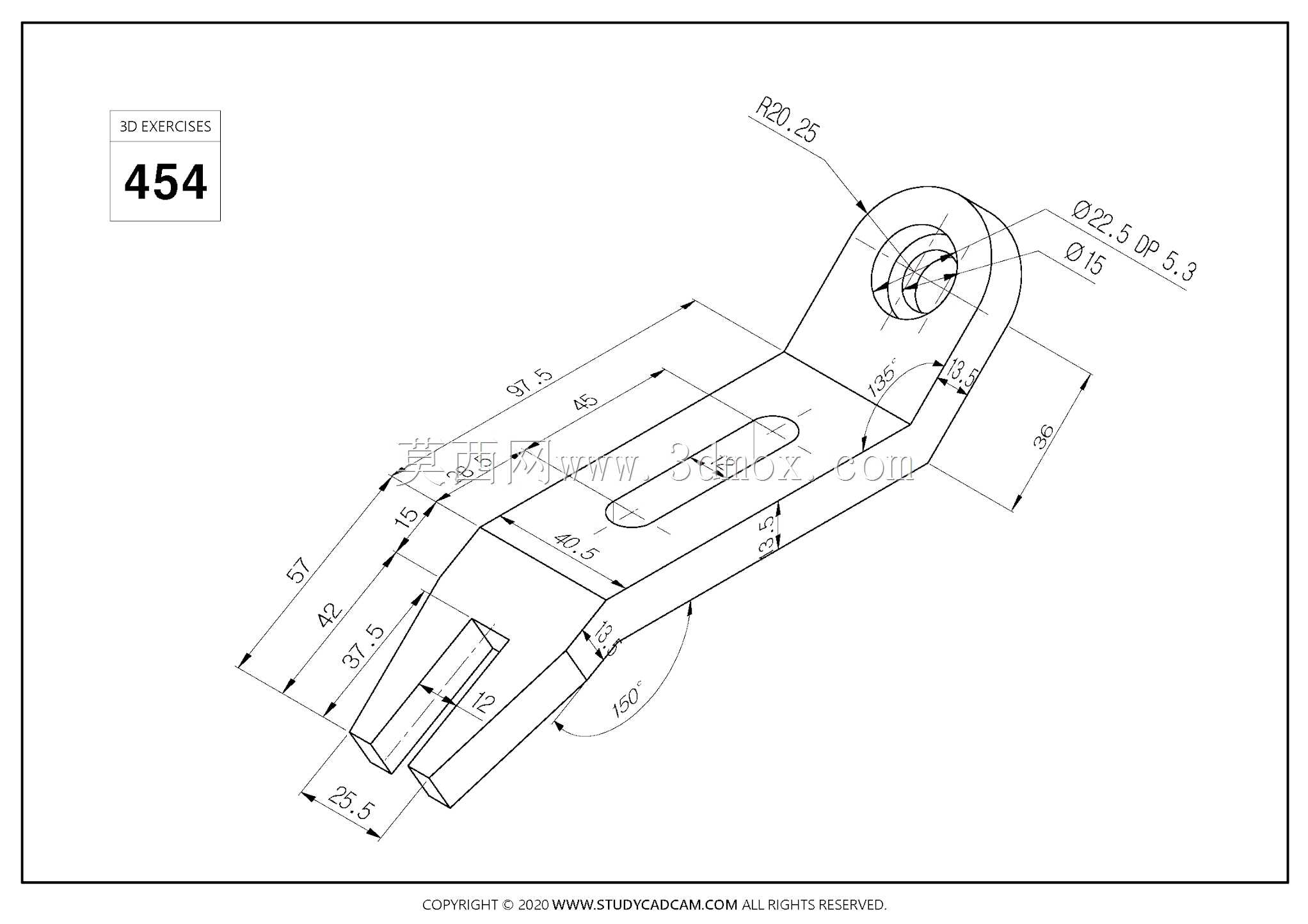

　　做这类零件的结构设计时，首先要确认安装边界的尺寸约束：铰接端的孔中心到叉型开口端面的距离是核心安装尺寸，直接决定了整个连杆机构的运动行程，设计时需要先根据机构的运动轨迹反推这个中心距的数值，预留1-2mm的调整余量；零件的整体厚度要根据实际承受的载荷来计算，常规轻载工况下选用6-8mm厚的板材加工即可，如果是承受冲击载荷的场景，厚度需要提升到10mm以上，同时在铰接孔位置加装衬套来提升耐磨性能。叉型开口的根部需要做R2-R3的圆角过渡，避免应力集中导致零件在受交变载荷时出现断裂，长槽的两端也要做R角处理，槽的宽度要比配套的固定螺栓大1-2mm，保证调整时的顺畅度。

　　从实际加工角度来看，这类零件如果是小批量制作可以采用激光切割下料后铣削加工孔和槽的工艺，量产时可以直接采用精密铸造一次成型，后续只需要对铰接孔和安装槽做精加工即可，能有效控制加工成本。零件的表面处理一般采用喷塑或者氧化处理，如果是在潮湿工况下使用，还需要做镀锌防锈处理，提升零件的使用寿命。装配时要注意铰接孔与销轴的配合间隙，叉型开口与被连接件的接触面要保证平整，避免出现偏载导致零件受力变形，长槽位置的固定螺栓要加装平垫和防松垫圈，设备运行过程中定期检查螺栓的紧固情况，防止因为振动导致支架移位影响设备正常运行。这类结构看似简单，但是在做三维建模时很容易忽略细节处的工艺圆角和公差配合要求，很多新手建模时只做外形不考虑加工和装配的实际需求，导致后续出图加工时出现零件无法装配、强度不足的问题，建模时需要把工艺倒角、圆角、公差要求都在模型里体现出来，同时要核对安装尺寸是否和周边零件存在干涉，尤其是支架摆动过程中，要确认整个运动行程内不会和机架、其他传动零件发生碰撞。
