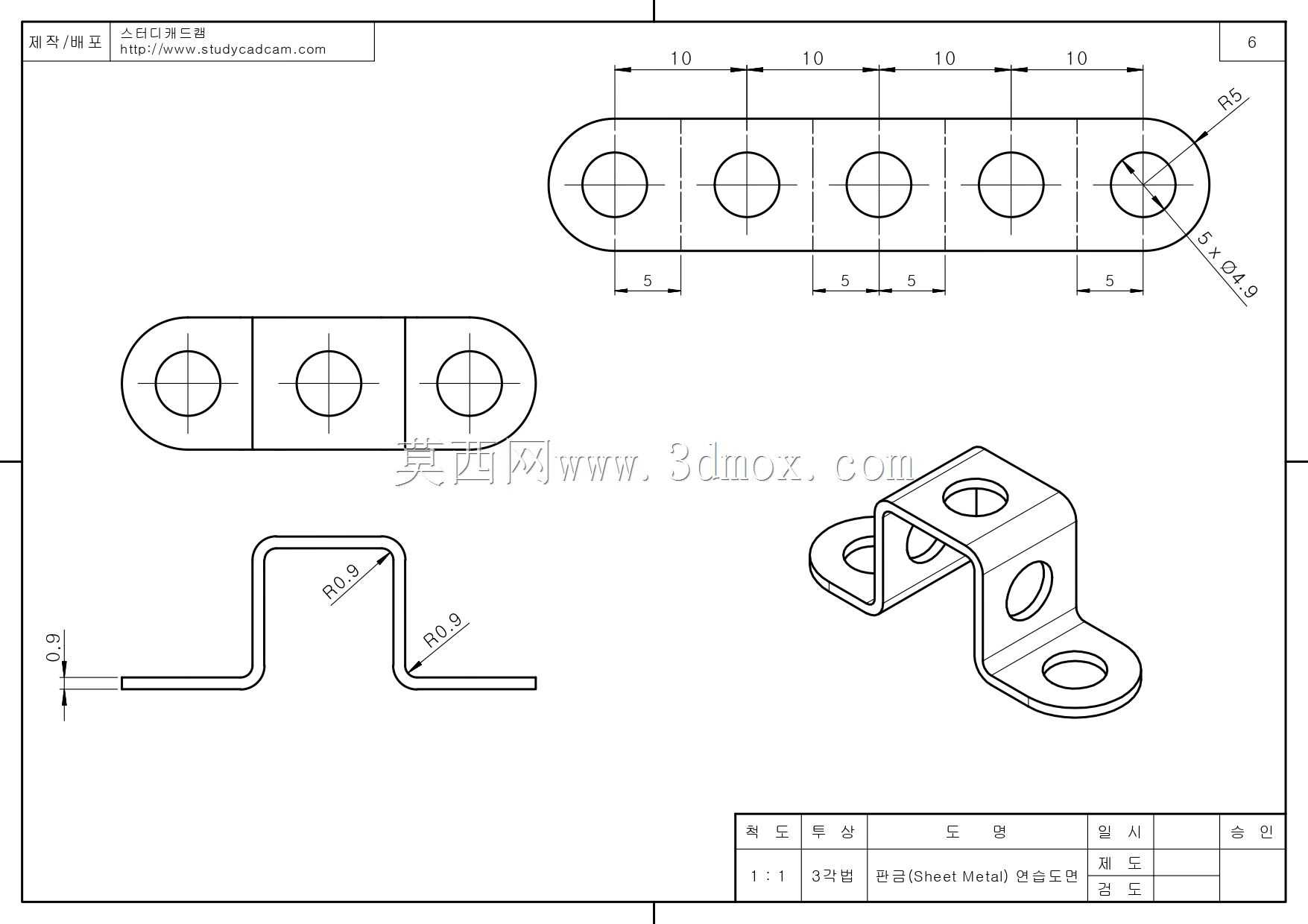

带双安装耳折弯钣金支撑固定座结构

　　这类带双安装耳的折弯钣金支撑件，在轻工自动化输送线侧边的传感器安装支架、小型设备内部的线束分线板固定座、教学实训台的元器件挂载支座场景里十分常见，属于小载荷支撑固定类的典型钣金结构。从实际使用场景来看，这类零件不需要承受大吨位的重载，主要承担小型功能件的挂载、定位、隔档作用，常见的受力工况是垂直于立板方向的小幅静载荷，以及设备运行时带来的持续微幅振动，因此设计时不需要额外做厚重的加强筋结构，依靠钣金折弯自带的结构刚度就能满足使用需求。

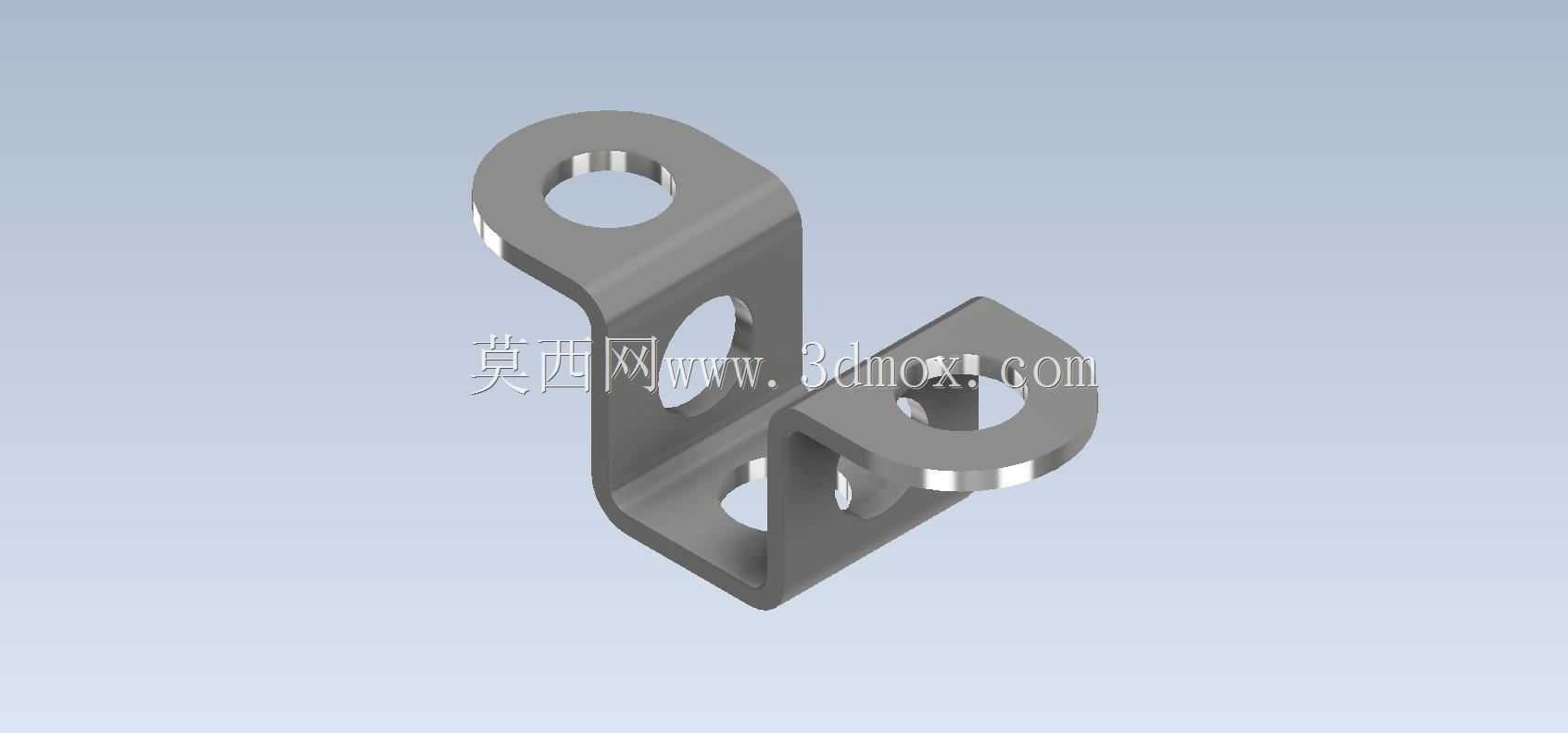

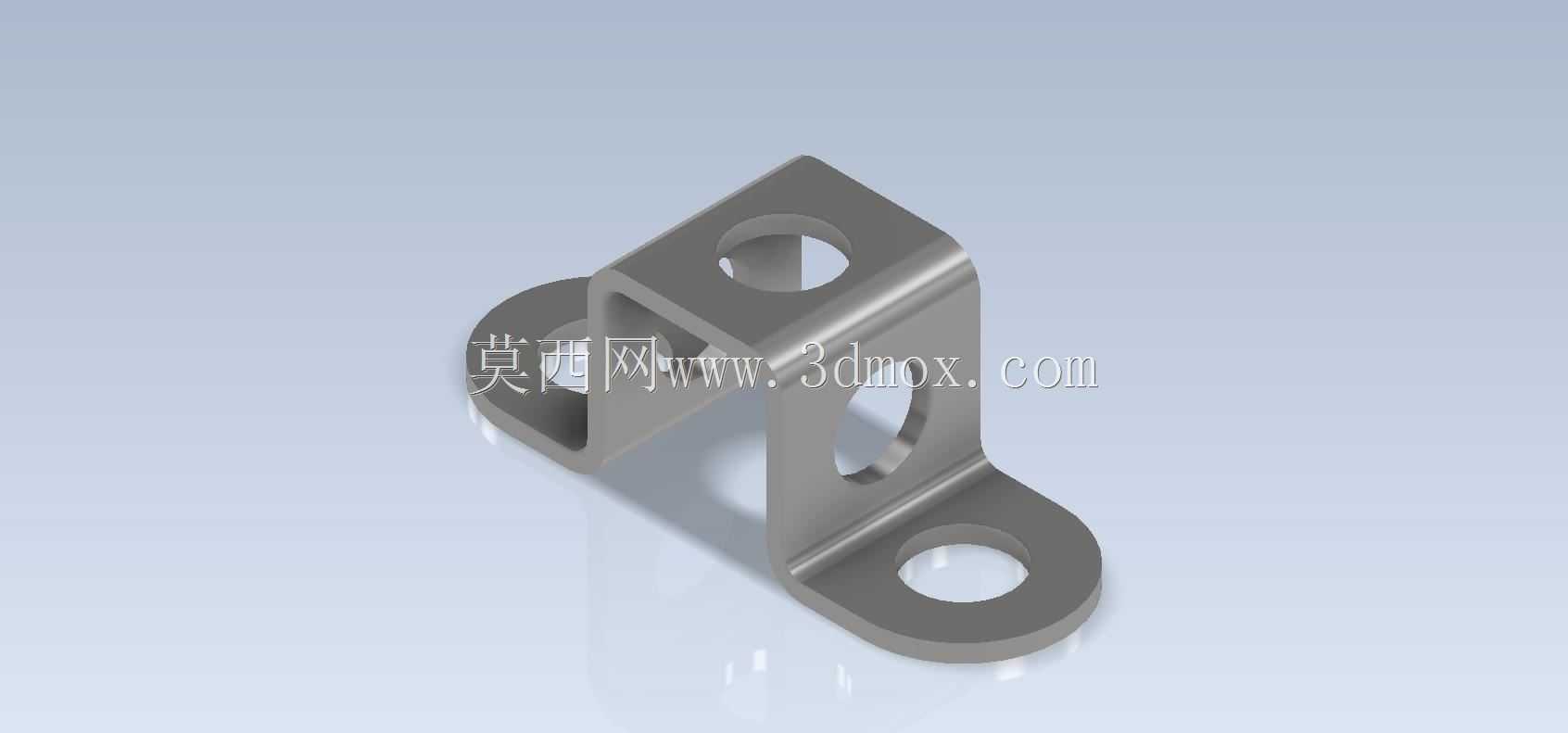

　　从功能特性上看，底部两个带安装孔的耳片是整个零件的安装基准，两个孔的中心距需要匹配安装面的预留螺孔位置，耳片做了向外延展的平直折弯，保证安装时整个支撑座的底面能完全贴合安装基准面，不会出现翘边、倾斜的问题，避免安装后立板出现角度偏差，导致上方挂载的零件位置偏移。立板部分做了两次90度折弯形成槽型截面，这种截面的抗扭、抗弯能力远高于同等厚度的平板结构，在不增加板材厚度的前提下就能提升整体结构刚度，减少受力后的形变。立板上开设的圆孔用于穿装固定螺丝，挂载对应的功能元器件，腰型孔则是为了适配安装时的位置公差，允许挂载件在小范围内调整安装位置，降低安装面的加工精度要求，避免因为孔位加工误差导致零件无法装配。

　　设计这类钣金件的时候，首先要确定板材的厚度，这类小载荷支撑件一般选用1.5mm到2.5mm厚度的冷轧钢板即可，兼顾刚度和折弯加工的便利性，折弯处的内圆角需要匹配板材厚度设置，避免折弯时出现开裂或者回弹超差的问题。底部安装耳的折弯边需要预留足够的宽度，保证安装孔到折弯边的距离满足钣金加工的最小边距要求，防止冲孔时出现材料变形，同时安装时螺丝头有足够的压紧面，不会出现压不紧的情况。立板上的开孔位置需要避开折弯线，至少保留一个板厚以上的距离，防止折弯时孔位被拉扯变形。两个安装耳的平面度需要控制在合理范围内，安装后整个支撑座的立板垂直度偏差不能超过1度，否则会影响上方挂载零件的定位精度。

　　从安装边界来看，这类零件的整体占用空间十分紧凑，底部两个安装耳的外轮廓宽度决定了安装时需要预留的最小平面尺寸，安装时只需要在基准面上对应位置攻两个螺纹孔，或者穿装螺栓加螺母锁紧即可完成固定，不需要额外做复杂的安装结构。立板的高度决定了挂载零件的安装高度，设计时可以根据实际需要的挂载高度调整立板的折弯尺寸，不需要改动整体的结构形式，通用性较强。立板上的开孔可以根据实际挂载的零件类型调整孔径和孔位，既可以安装小型光电传感器、行程开关，也可以固定小型的气路接头、线束固定座，甚至可以作为小型防护罩的支撑骨架使用。

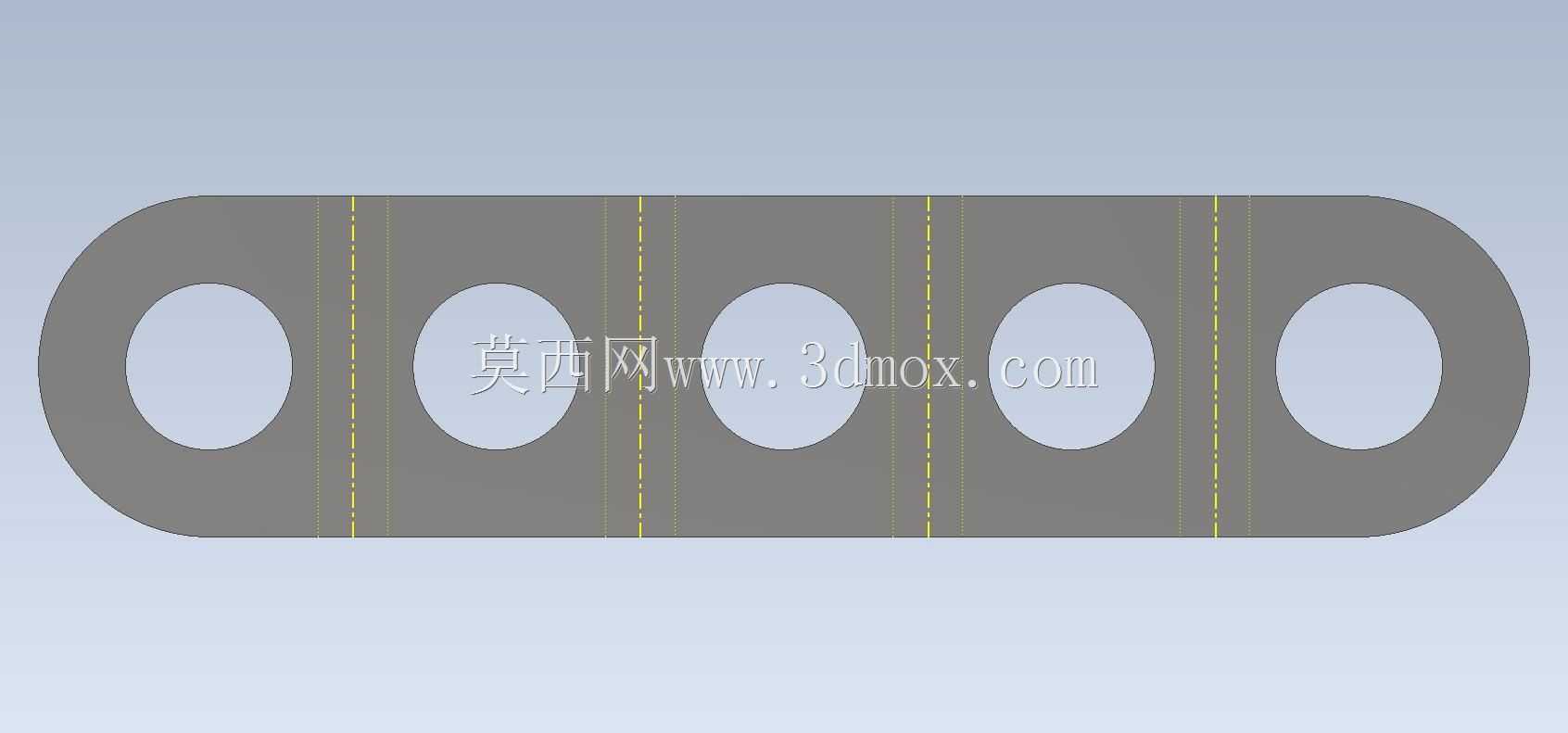

　　在实际加工层面，这类零件完全可以通过常规的钣金工艺完成加工，先通过激光切割或者数控冲床裁出展开的平板料，然后在数控折弯机上完成两次折弯成型，最后做去毛刺、表面喷塑或者镀锌处理即可，加工工序少，生产效率高，单件成本低，适合批量生产使用。需要注意的是折弯时要控制好两次折弯的角度，保证两个安装耳处于同一平面，立板和安装面保持垂直，避免出现装配后歪斜的问题。另外开孔的毛刺需要彻底清理，防止安装时刮伤线束或者操作人员的手部，表面处理层要均匀，避免在潮湿环境下出现锈蚀，影响零件的使用寿命。在一些对重量有要求的场景下，也可以选用同等厚度的铝合金板材加工，重量更轻，防腐性能更好，只是刚度会比冷轧钢板稍低，适合载荷更小的使用场景。
