日常做钣金结构设计的从业者都清楚,抱箍类支架是轻工、机电、管路布设场景里出镜率极高的一类固定件,很多刚接触钣金展开的工程师,最容易在这类带多段圆弧折弯、非规则安装面的零件上踩坑——要么展开后折弯边干涉,要么安装孔位在折弯后出现位置偏移,要么圆弧段的折弯回弹量没算准,装上去之后和被固定件的贴合度差,固定后出现松动异响。这次的钣金练习件,就是把这类双弧面抱箍支架的核心结构难点做了提炼,没有多余的冗余结构,每一处折弯、每一个孔位的设置,都对应实际生产里会遇到的工艺问题。
先从实际应用场景说,这类双弧面抱箍支架,最常见的用途是在设备机架上固定不同直径的管线、小型圆柱形功能部件,比如气动设备上的不同管径气管排布、小型设备的圆柱形传感器固定、户外机柜里的线缆束与接地铜棒的分层固定,甚至小型农用机械上的操纵杆限位固定,都能看到这类结构的影子。和单圆弧抱箍比,它的两个弧形抱边可以同时贴合两个不同直径的柱面,不需要额外增加转接件就能实现相邻两个柱形部件的相对位置固定,能省掉不少安装空间,在排布紧凑的设备内部优势很明显。

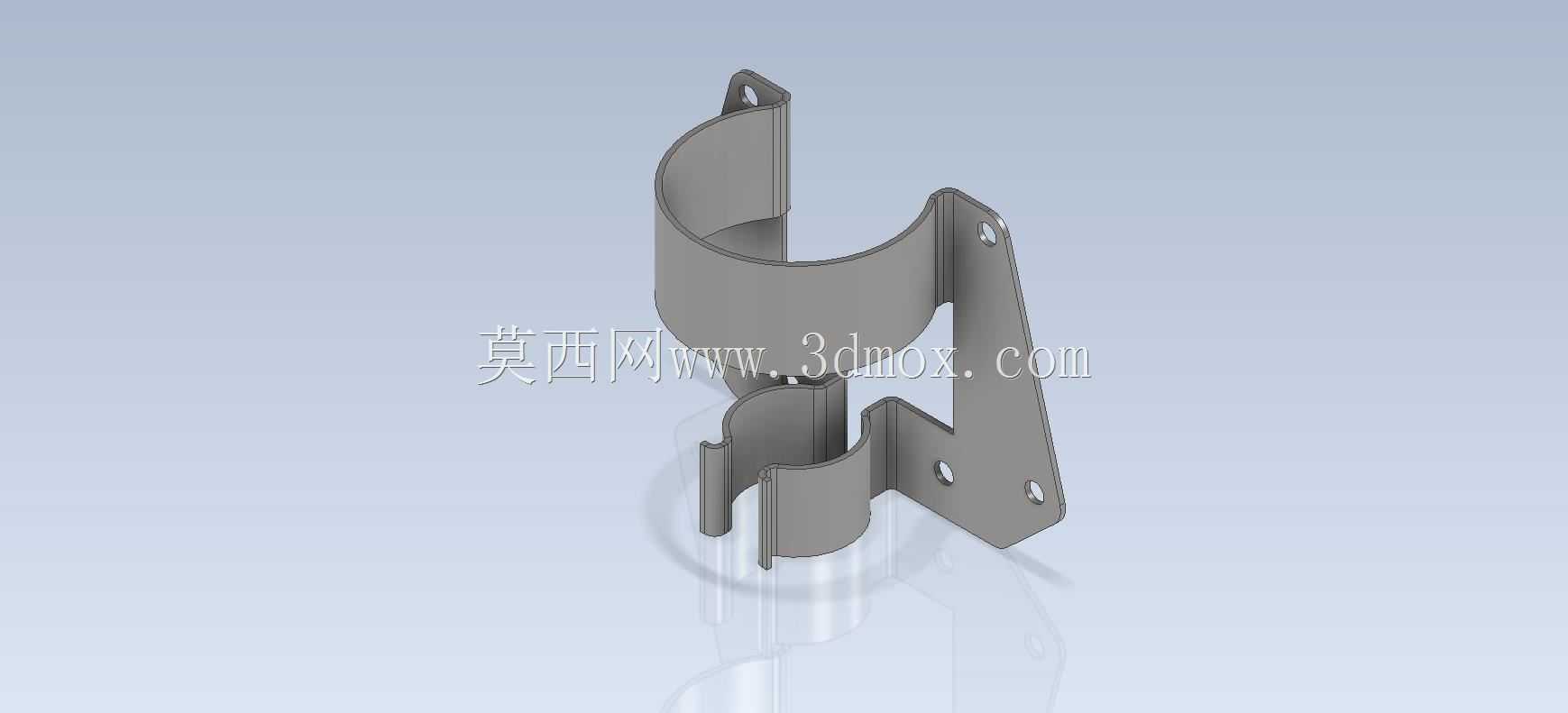

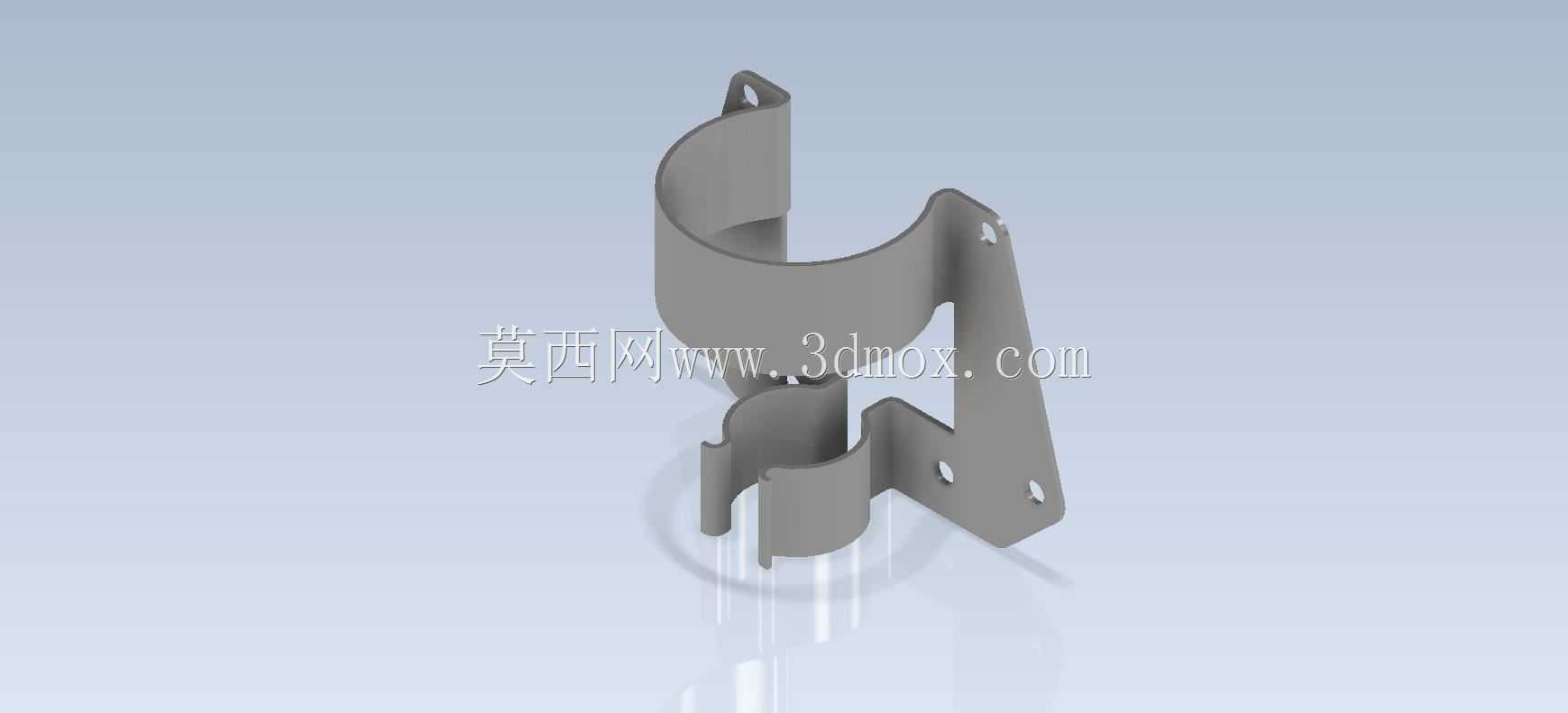

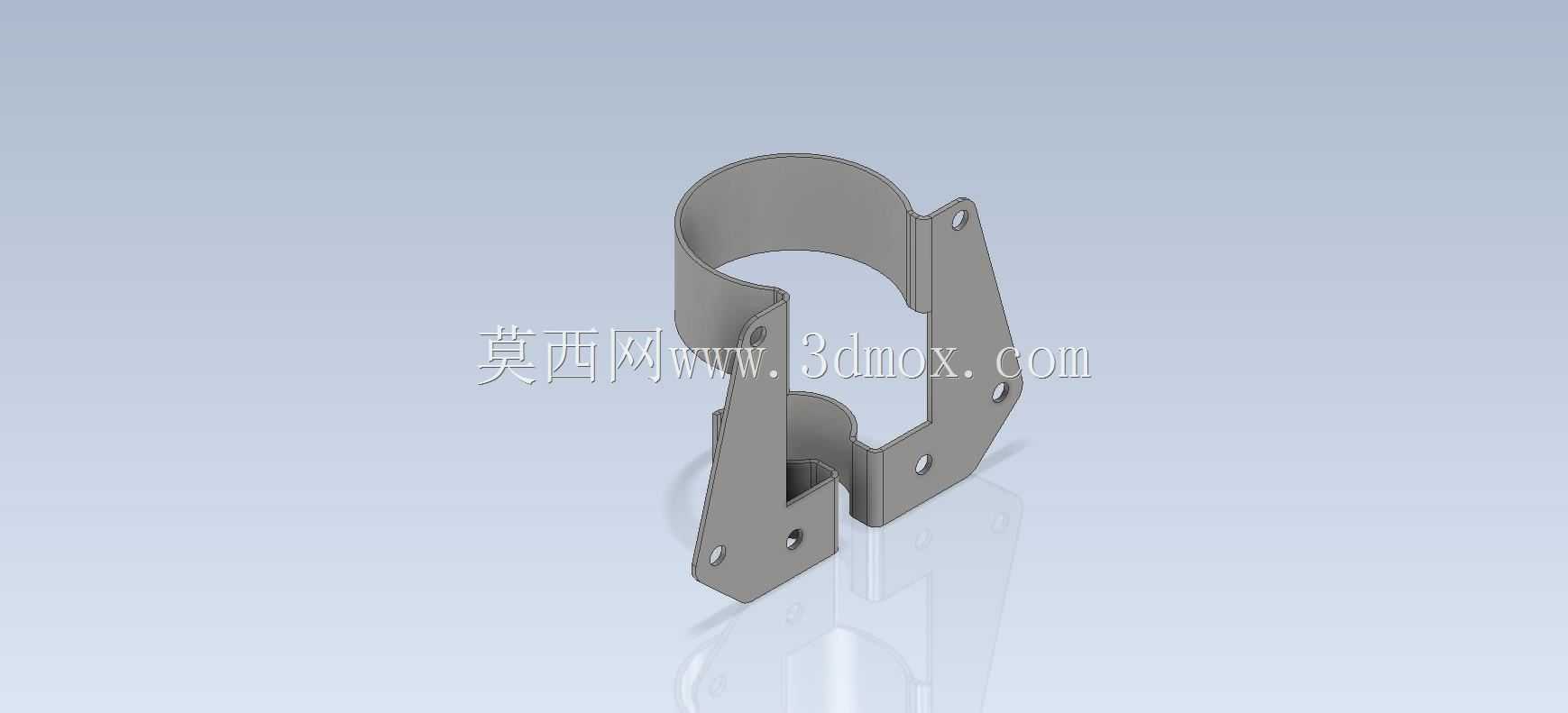

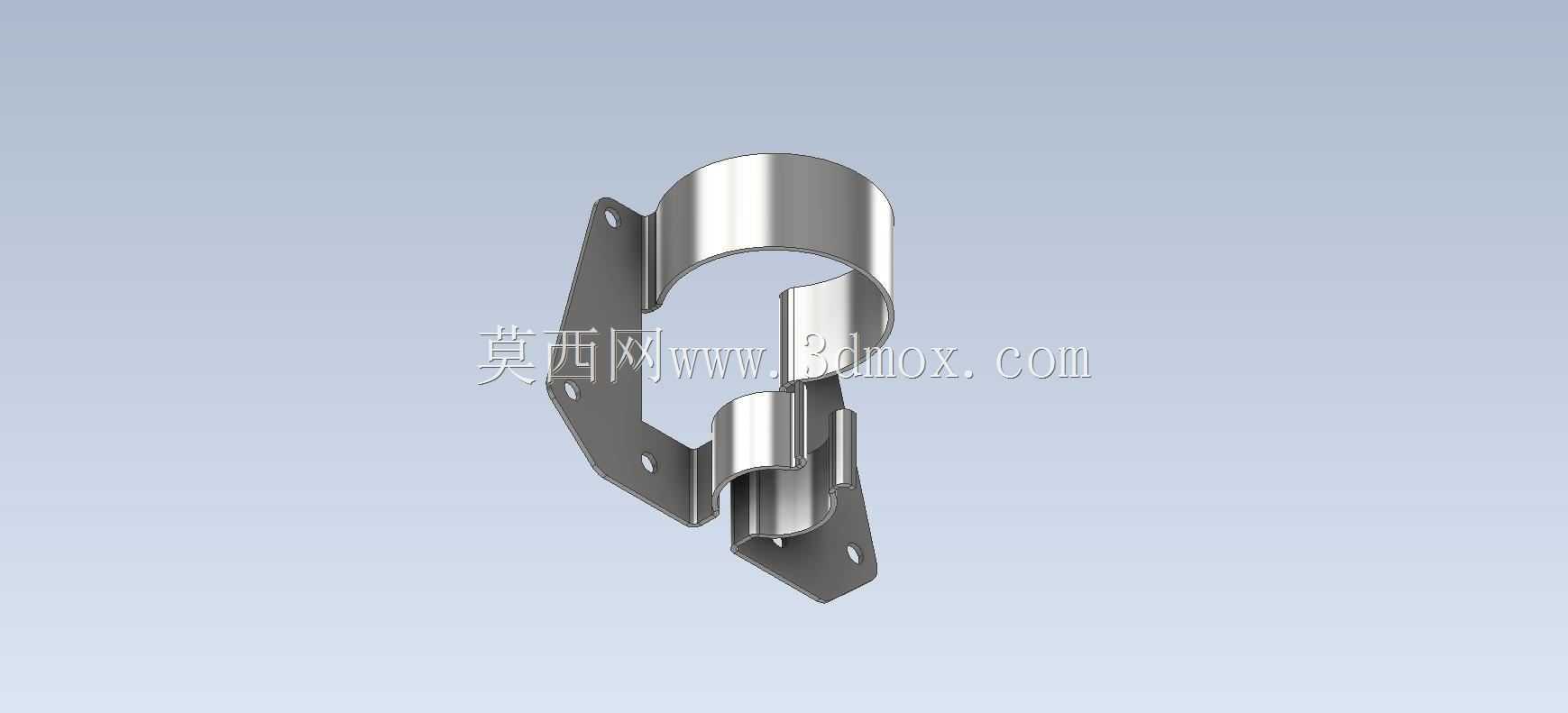

从功能特性上看,这个支架的两个弧形抱边分别对应不同的曲率半径,大弧边用来贴合直径更大的主管路或者主安装柱,小弧边用来贴合直径更小的附属管路或者辅件,侧边伸出的带孔直板是安装基准面,上面的三个固定孔分别对应不同的安装受力点:靠近大弧边的孔主要承受抱紧时的径向拉力,靠近小弧边的两个孔主要平衡支架受震动时产生的扭转力矩,避免支架在长期震动下出现偏转。所有孔位都设置在折弯后的平面区域,没有在圆弧曲面上冲孔,一方面是降低冲压工艺的难度,避免曲面冲孔时出现孔边变形、毛刺超差的问题,另一方面平面上的孔和紧固件的贴合度更好,锁紧时不会出现紧固件偏斜、预紧力不足的情况。

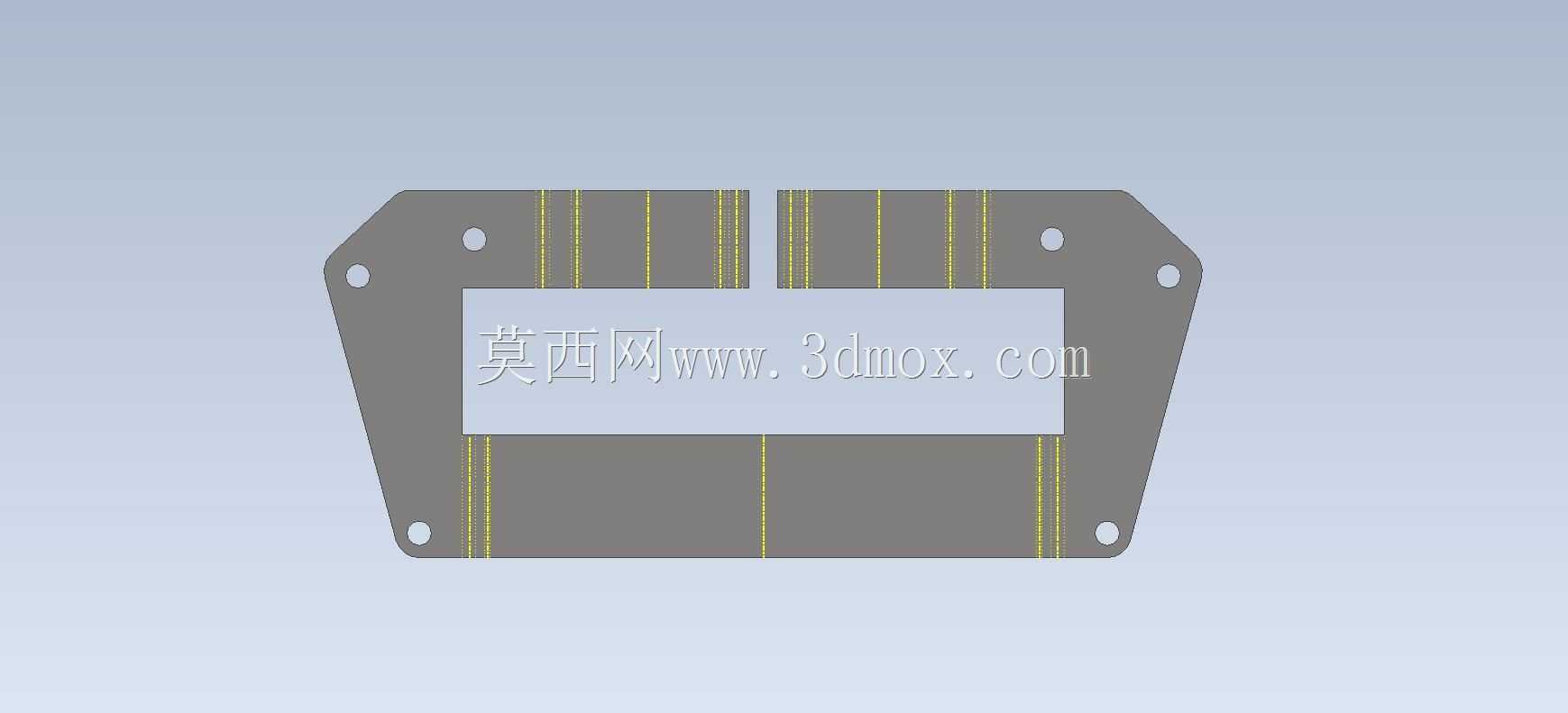

说到设计思路,这个练习件完全是顺着钣金加工的工艺逻辑做的:所有折弯边都预留了合理的折弯内R角,没有出现直角死折的结构,避免折弯时出现板材开裂;两个弧形抱边的直段衔接处都做了小的切边处理,避免折弯时相邻边出现挤料变形;安装板上的孔到折弯线的距离都大于两倍板厚加折弯R值,不会因为折弯时的材料拉伸导致孔位变形。很多新手做这类零件的时候,容易把圆弧段的展开长度算错,要么按中性层计算时没考虑不同折弯半径对应的K值差异,要么忽略了折弯时的材料延展,导致做出来的抱箍弧面和目标柱面贴合不严,这个练习件的两段圆弧曲率差比较明显,刚好能练习不同R角下的中性层偏移量计算,也能直观感受到回弹量对最终成型尺寸的影响——大曲率半径的弧面回弹量会比小曲率半径的弧面大,做成型模或者折弯编程的时候,需要根据板材的牌号、厚度预留对应的回弹补偿角。
再说到外形尺寸和安装边界,这个支架的整体外轮廓没有尖锐外伸的边角,所有外露的边都做了微小的折边或者倒角处理,避免安装时划伤操作人员或者管线表皮。大抱箍的内径适配常见的直径50mm左右的柱形件,小抱箍的内径适配直径25mm左右的柱形件,侧边安装板的平面度在成型后需要控制在0.2mm以内,保证和安装基面的贴合度,三个安装孔的中心距公差控制在±0.15mm,避免安装时出现孔位对不上的情况。安装的时候需要注意,先把两个抱箍分别卡到对应的柱形件上,预紧抱箍的紧固件之后再锁紧安装板上的固定螺丝,不要先把安装板完全锁死再去掰抱箍卡入管件,那样很容易导致支架变形,甚至出现折弯处的应力开裂。另外这个支架的板材选用的是常见的冷轧薄板,厚度在1.5mm到2mm之间,兼顾了结构强度和折弯成型性,不需要额外做焊接工序,全靠折弯成型就能达到需要的结构强度,生产效率很高,成本也容易控制。
很多人觉得钣金练习件都是脱离实际的几何题,其实不然,这类从实际常用结构里提炼出来的练习件,每一处结构都对应着实际生产里的工艺要点,把这类零件的展开、折弯工艺摸透,再去做复杂的钣金机柜、设备护罩、安装支架的时候,就能少走很多弯路,不会出现画出来的三维模型看着没问题,一到生产就出现各种干涉、变形、装不上的问题。做钣金设计从来不是把三维形状画出来就行,得时刻想着板材的特性、折弯的工艺、安装的顺序、使用时的受力情况,每一个尺寸、每一个孔位、每一段折弯都要有实际的依据,而不是凭感觉画线条。
