带安装支架的钣金防护壳体结构

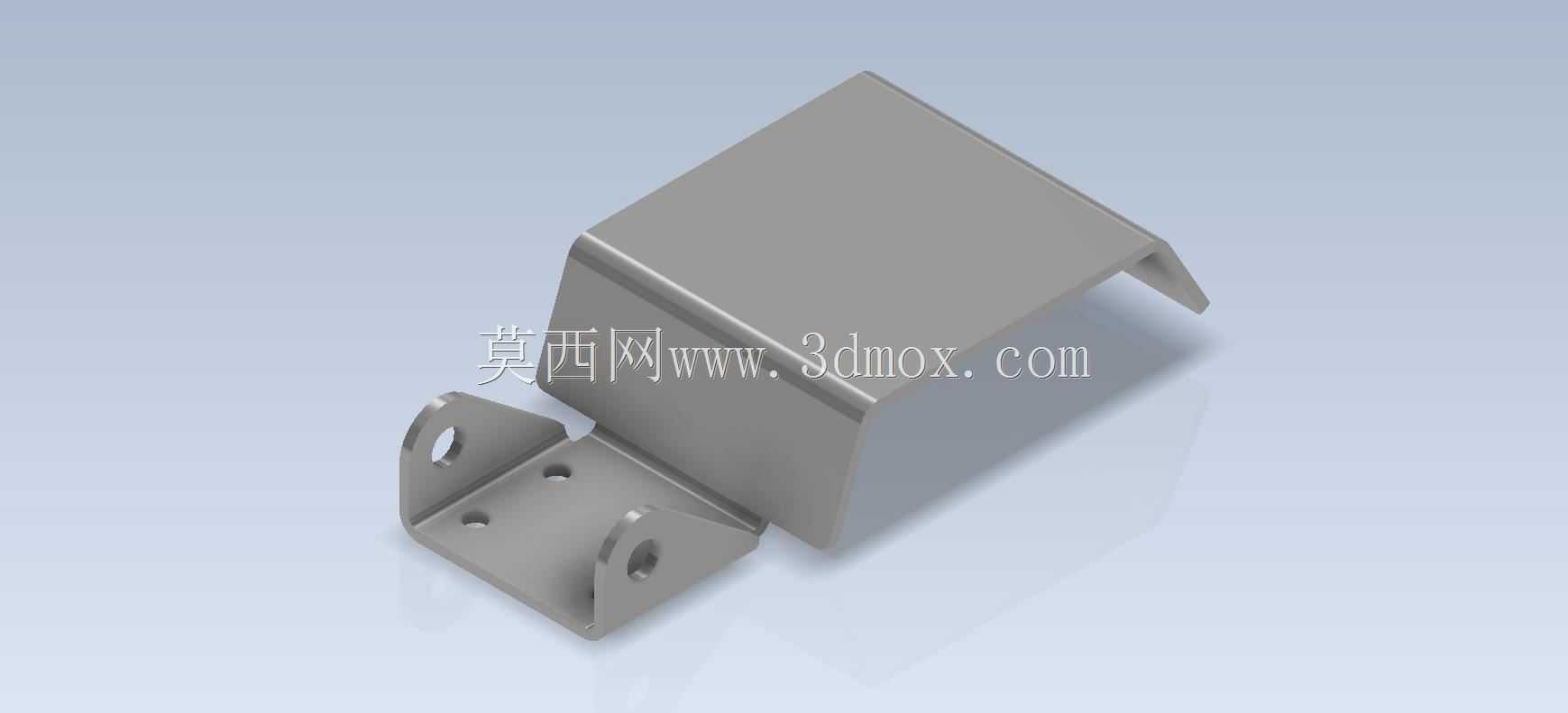

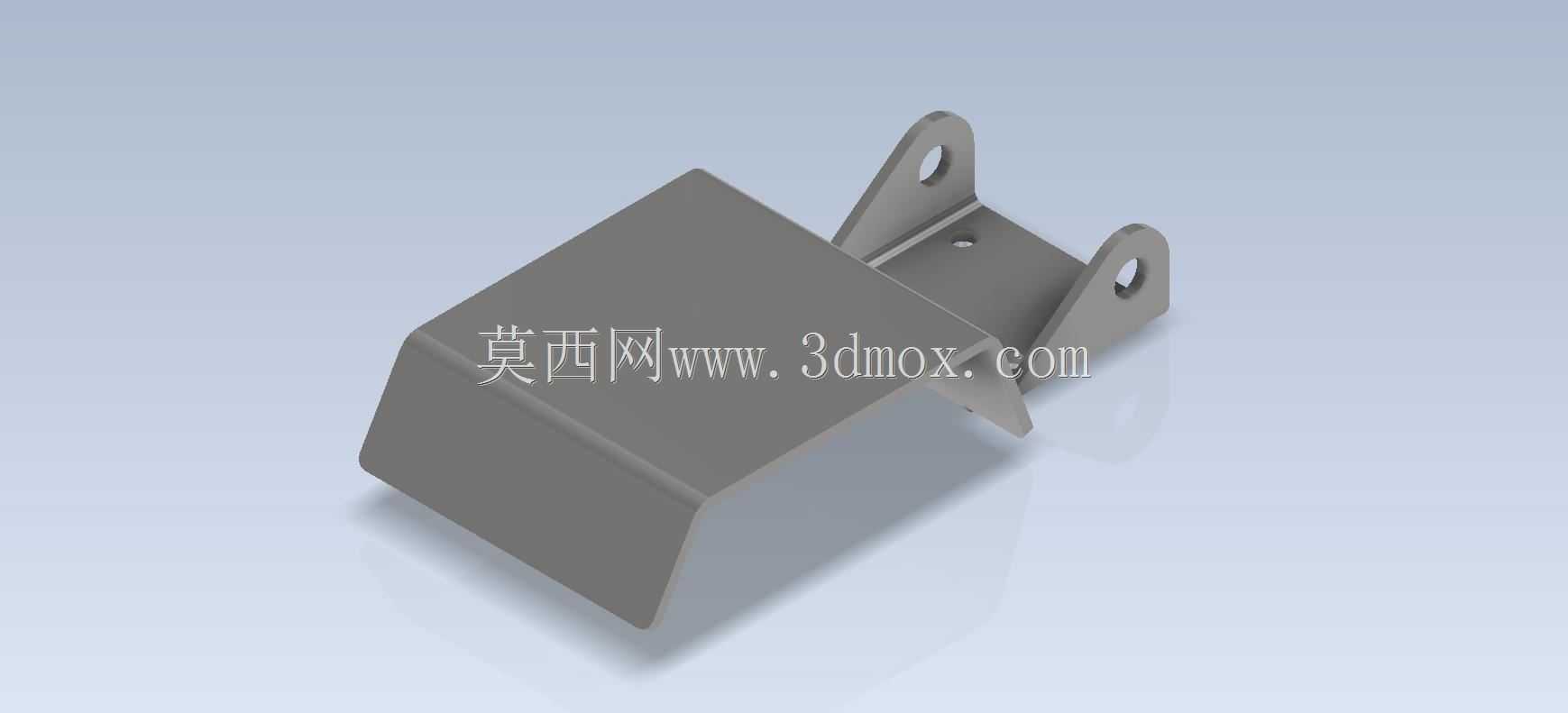

　　这类带一体式安装支架的钣金防护构件，在工业电控、小型动力单元、户外传感模块的外围防护场景中应用十分广泛，核心作用是为内部的核心功能模块提供物理防护，隔绝外界粉尘、切削液飞溅、轻微外力磕碰对内部元器件的损伤，同时通过自带的支架结构完成快速定位安装，省去额外设计转接固定件的工序。从结构设计逻辑来看，主体采用等厚薄钢板折弯成型，壳体主体为单侧开口的罩型结构，开口侧的边缘做了小幅外翻折边，既可以提升壳体整体的结构刚性，避免薄壁钣金在受力时出现板面翘曲变形，也能在安装时和贴合的安装基面形成更稳定的接触，减少缝隙宽度。和壳体主体衔接的安装支架部分，采用和主体同材质的板材一体折弯衔接，没有额外的焊接拼接工序，能有效减少拼接带来的尺寸误差，

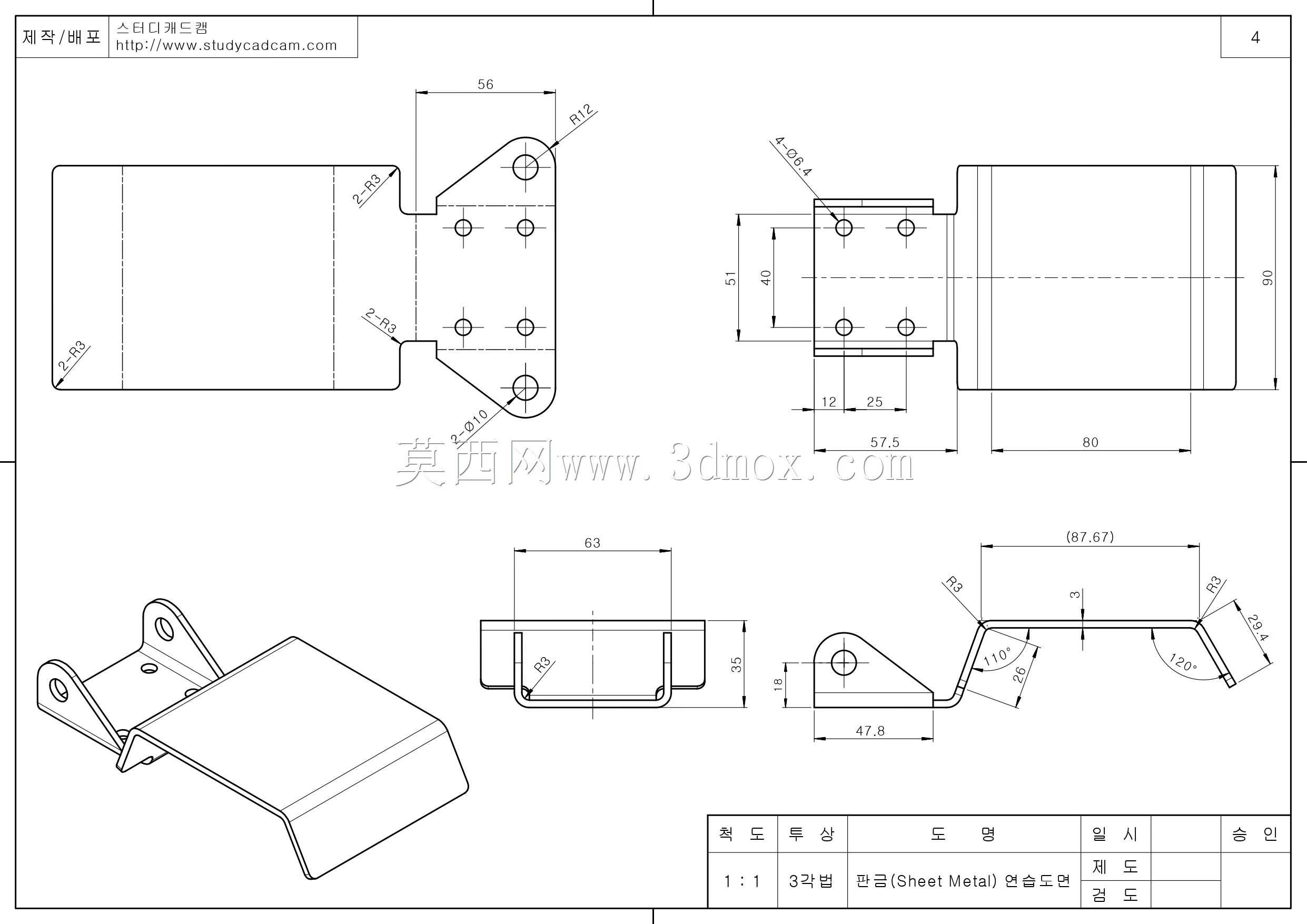

　　也避免焊接位置出现锈蚀、应力集中的隐患。支架上预留的两个带翻边的安装孔，翻边结构可以有效提升孔位的受力强度，避免螺丝锁紧时孔位出现撕裂变形，孔位的中心距按照通用安装基准设计，适配常见的设备安装基面螺孔布局，安装时不需要额外打孔适配，直接穿入紧固件即可完成固定。支架和主体衔接的位置做了圆弧过渡处理，既可以减少折弯时的应力集中，避免板材在折弯处出现开裂，也能去除尖锐的直角边，避免装配作业时划伤操作人员。壳体的整体外形为规则的矩形罩体，没有复杂的曲面造型，所有折弯角度均为常规90度折弯，不需要特殊的成型模具，普通数控折弯设备即可完成加工，加工门槛低，量产时的成本控制优势明显。从安装边界来看，壳体罩体部分的内部净空尺寸，

　　刚好可以容纳常规尺寸的小型控制模块、接线端子排或者小型传感单元，内部没有多余的凸起结构，可以最大化利用内部空间，罩体的深度设计充分考虑了元器件的接线余量，安装后不会出现线缆被壳体挤压的情况。支架部分向外延伸的长度，让壳体主体和安装基面之间留出了足够的间隙，既可以为内部元器件的散热留出空气流通的通道，也能避免安装基面的振动直接传递到壳体上，提升整体结构的抗振性能。在实际选型应用时，这类构件可以根据使用场景的不同选择不同厚度的板材，常规室内无强腐蚀的场景选用普通冷轧板做喷塑处理即可，户外或者有腐蚀介质的场景可以选用镀锌板或者不锈钢板材加工，不需要改动整体的结构尺寸，仅调整板材参数就能适配不同的使用环境。

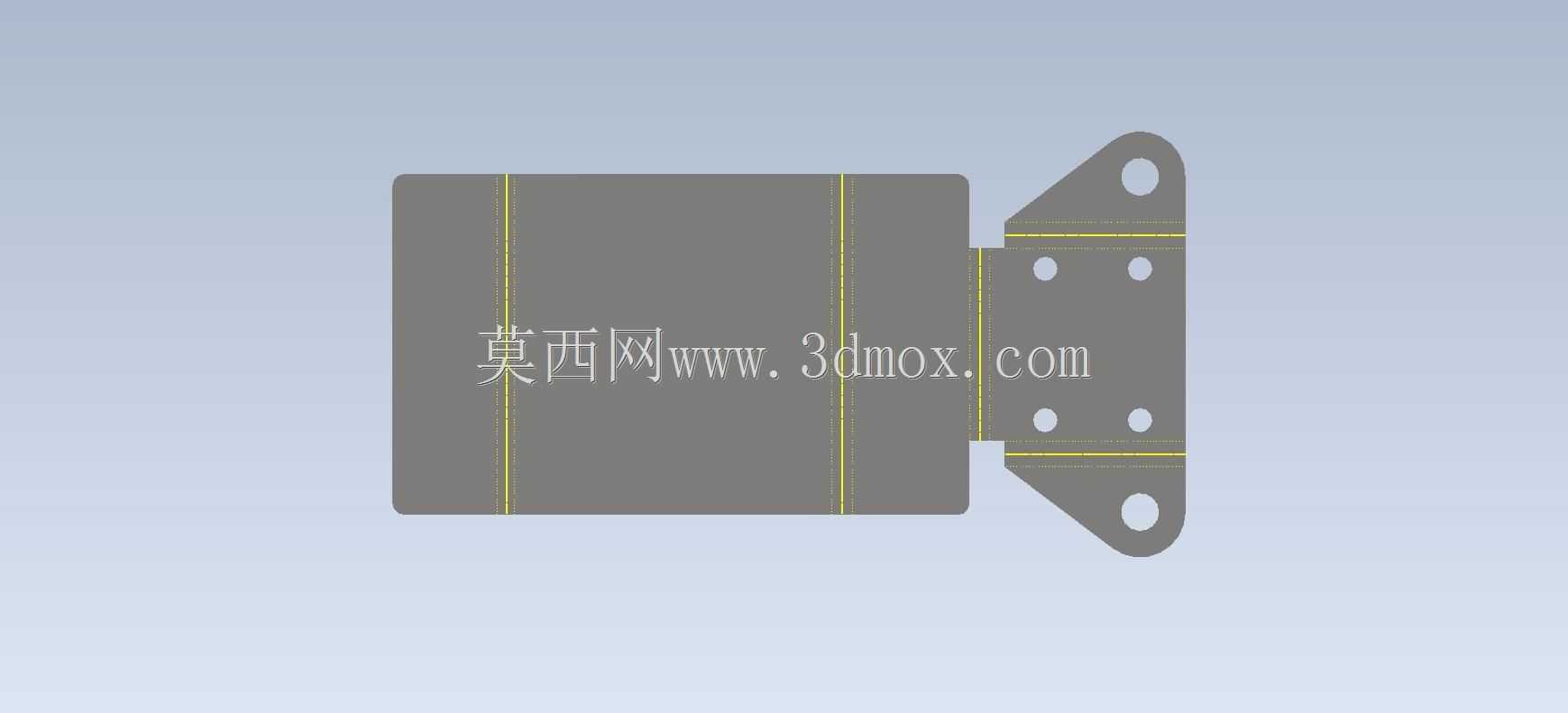

　　结构设计时充分考虑了钣金加工的工艺特性，所有折弯位置的内R角均和板材厚度匹配，避免折弯时出现板材外侧开裂的问题，支架上的安装孔距离折弯边的距离也满足最小折弯边距要求，加工时不需要额外做工艺缺口，能有效减少加工工序，提升加工效率。这类钣金构件在小型自动化设备的控制模块防护、户外监测设备的外壳、小型动力组件的防尘罩等场景中都能适配，相比注塑成型的外壳，钣金结构的抗冲击性能更强，加工周期更短，小批量定制时的成本优势更明显，而且可以根据实际安装需求灵活调整尺寸，不需要开模，非常适合非标设备的快速设计迭代。在三维建模过程中，这类构件需要重点关注折弯扣除值的准确设置，确保展开后的下料尺寸精准，避免折弯后出现孔位偏移、整体尺寸超差的问题，同时安装孔的位置公差需要和安装基面的公差匹配，确保装配时可以顺利对位，不需要二次修配。
