带安装耳的圆形定位座腔体结构设计

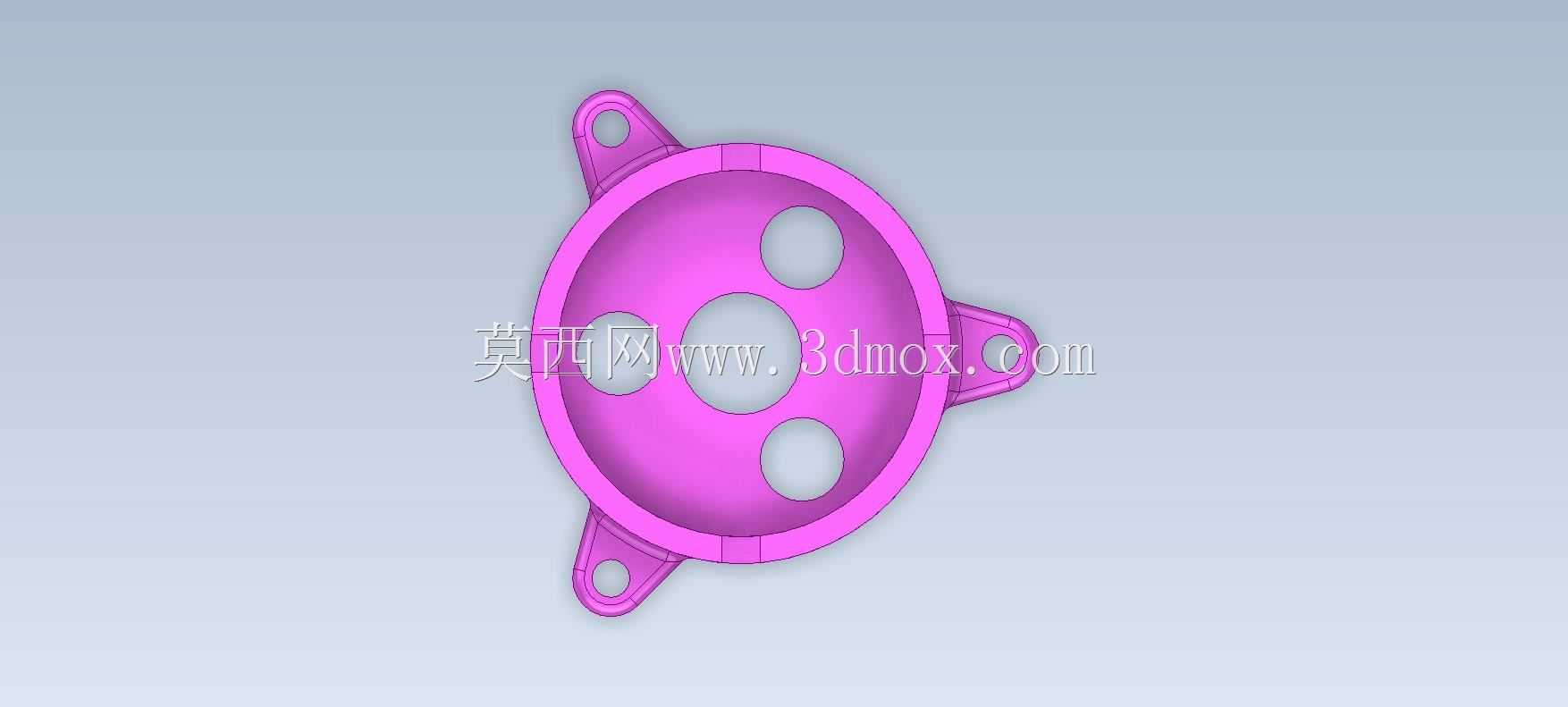

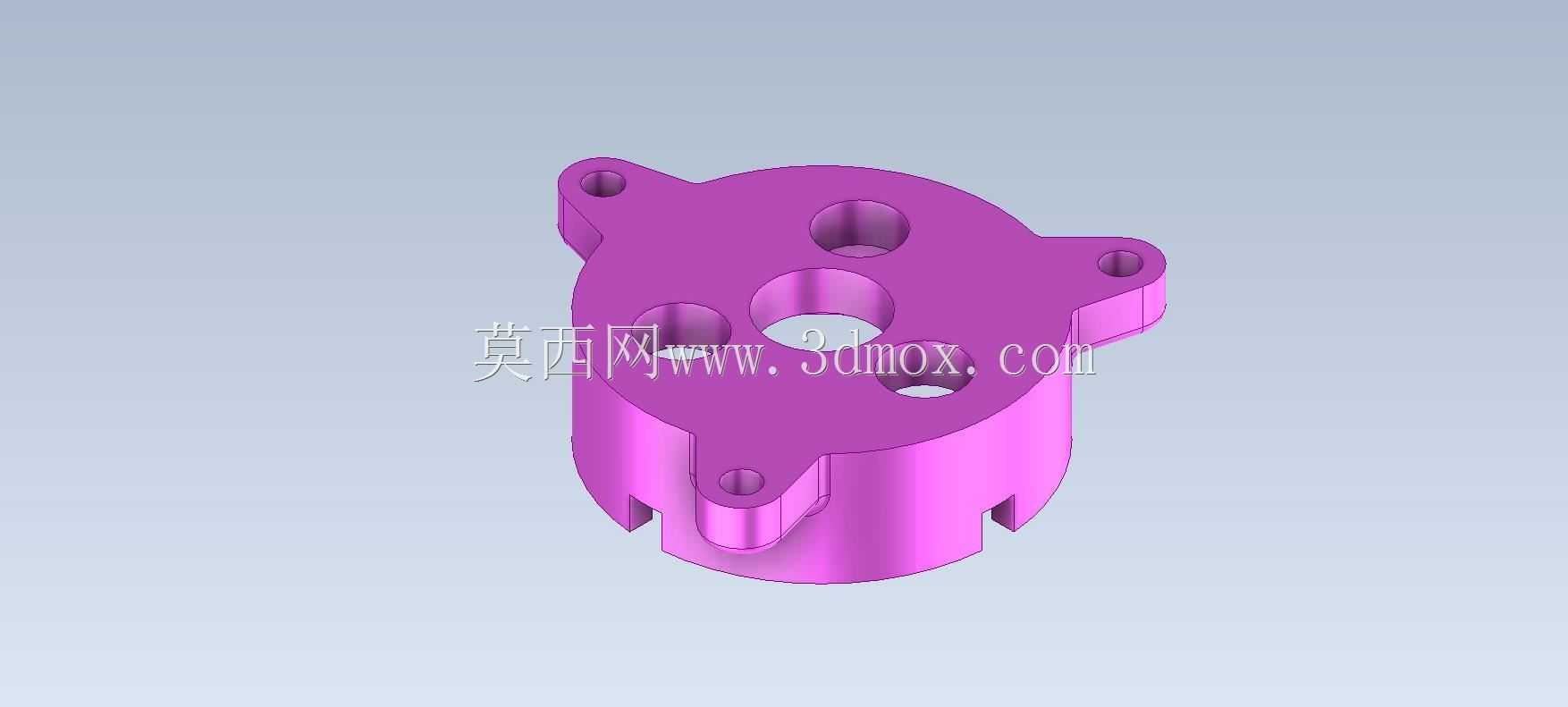

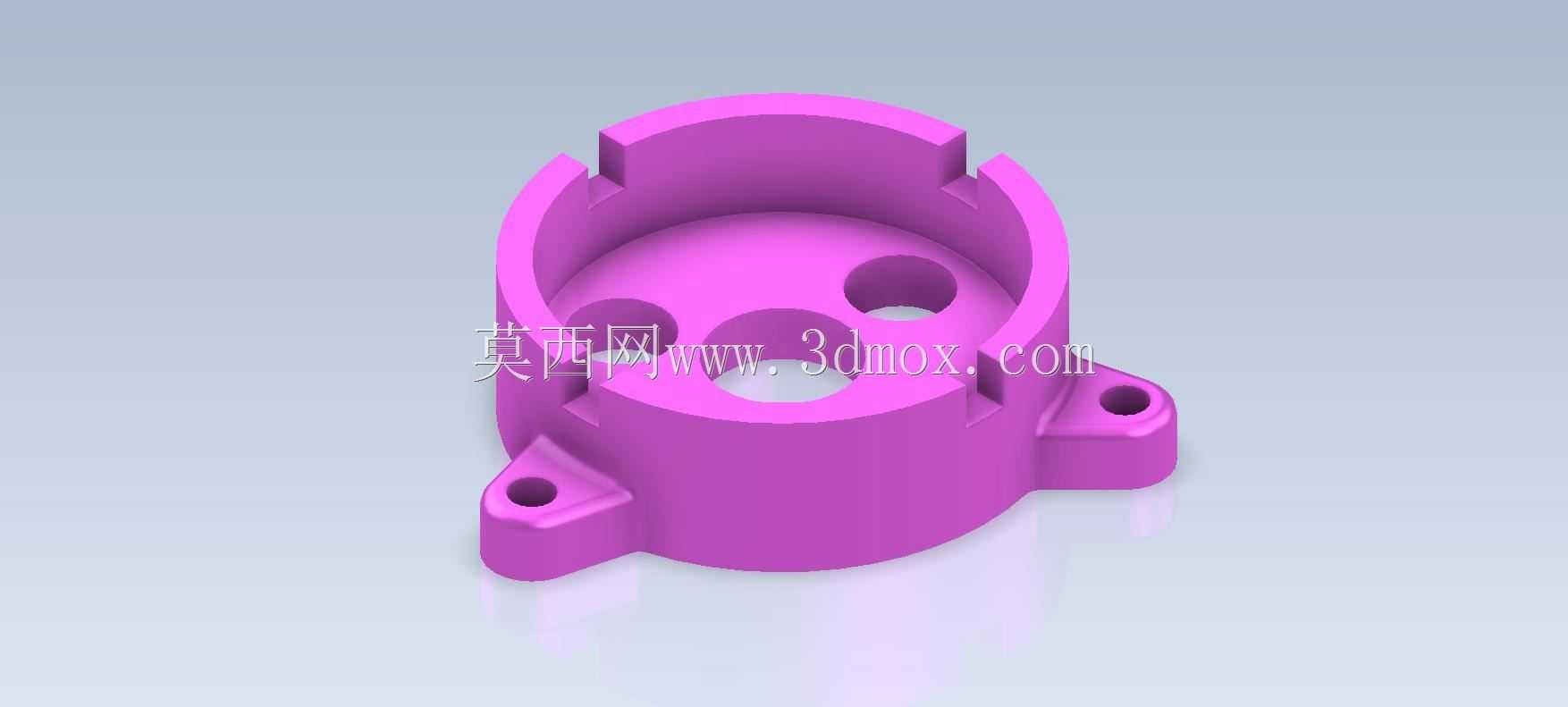

　　这类带侧置安装耳的圆形腔体零件，在轻工自动化输送线的小型工件定位工位、小型气动执行元件的端盖配套、实验室小型流体管路的阀座固定场景中十分常见，日常做设备改造时经常会碰到类似结构的选型或自制需求。从结构功能来看，主体的筒状腔体是核心容纳空间，内壁顶部均匀开设的三个缺口，是用来配合对应配套零件的凸缘做周向防转，避免装入腔体的部件在工作过程中出现跟转偏移，保证传动或定位的同轴度精度；腔体底面上开设的三个不同孔径的通孔，分别承担不同的介质通路或紧固件穿接作用，其中大尺寸通孔为主通路，两个小孔分别为辅助气路/油路通道或者传感器走线孔，孔位的角度排布完全匹配配套元件的接口位置，避免装配时出现管路干涉。两侧延伸出的带孔安装耳，

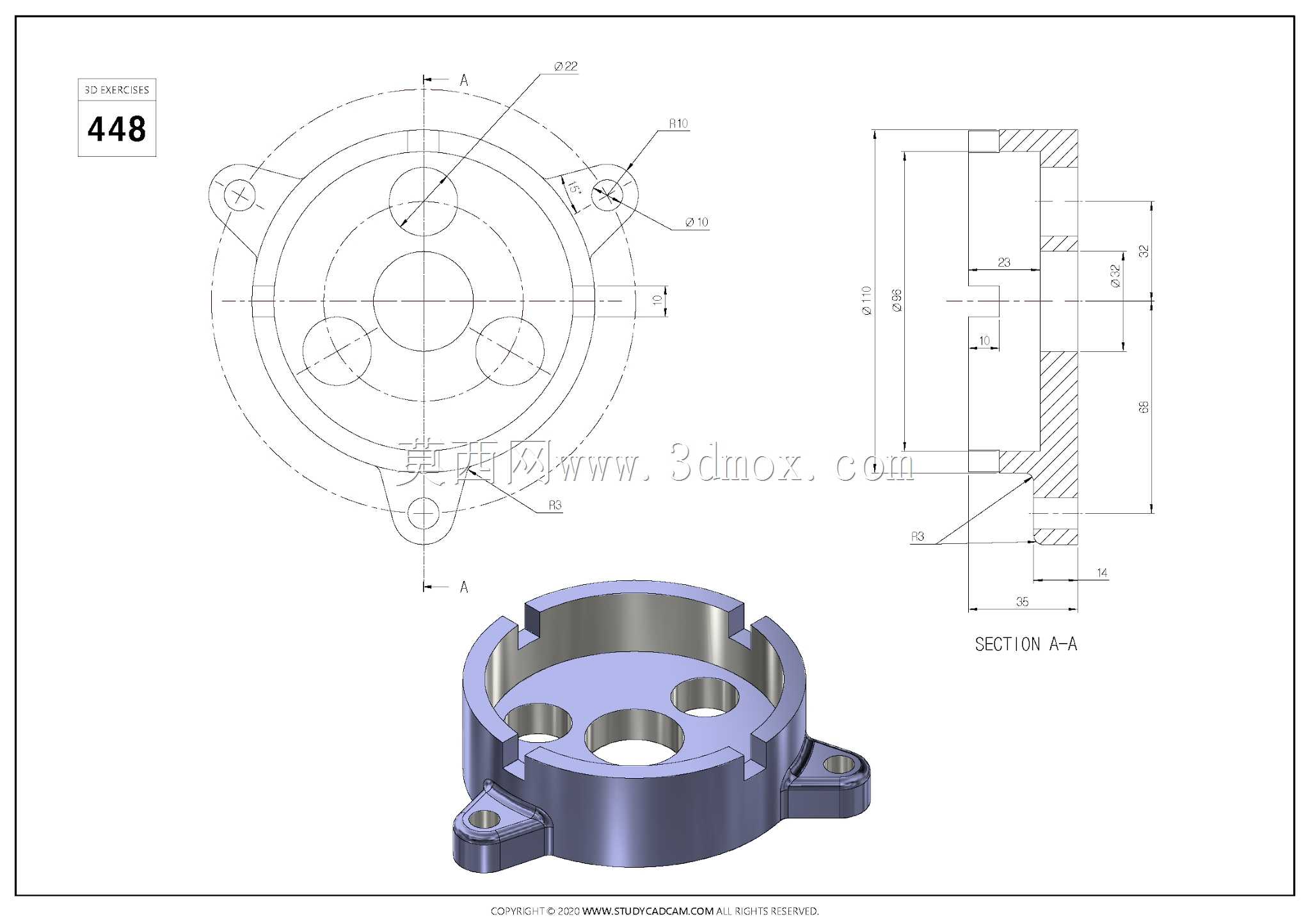

　　是整个零件的固定结构，耳座上的通孔为沉孔设计，装配时可以将螺丝头完全埋入沉孔内，不会突出安装面造成额外的高度干涉，耳座与主体筒壁之间做了加厚的过渡圆角，一方面是减少注塑或机加工过程中的应力集中，避免零件在受安装锁紧力时出现根部断裂，另一方面也能提升安装耳的结构刚性，在设备长期运行产生振动的工况下，不会出现耳座开裂的问题。做这类零件的三维建模时，首先要确定主体腔体的内外径尺寸与有效容纳深度，这部分尺寸需要完全匹配装入件的外形尺寸，预留0.1-0.2mm的装配间隙，避免装入时出现卡滞；其次要确认安装耳的中心距尺寸，这个尺寸必须和安装基板上的预开孔位置完全对应，否则会出现装不上的问题，耳座的厚度要根据螺丝的规格来定，

　　比如用M3螺丝固定时耳座厚度不小于3mm，M4螺丝时不小于4mm，保证锁紧时有足够的螺纹啮合长度或者结构强度。设计时还要注意腔体内部的底面与侧壁的过渡圆角，不能做成清角，一方面是加工时刀具无法走到绝对清角的位置，另一方面圆角过渡也能减少零件成型时的内应力，提升零件的使用寿命；顶部的防转缺口宽度要比配套凸缘的宽度大0.1mm左右，深度要保证凸缘完全卡入后不会脱出，同时缺口的位置要和底面的通孔位置做角度对应，方便装配时快速对位，减少装配调试的时间。在实际工况中，这类零件如果用在气动定位工位，一般会选用POM或者尼龙材质注塑加工，重量轻且有一定的自润滑性，不会刮伤装入的工件表面；如果用在有一定压力的流体管路中，

　　则会选用铝合金或者不锈钢材质机加工，保证足够的结构强度与密封性能。建模过程中还要注意安装耳的底面与腔体的下端面要保证共面，否则装配时会出现零件倾斜，导致装入腔体的元件同轴度超差，影响整个工位的工作精度；腔体的上端面要做0.2mm的倒角，去除加工毛刺，同时方便配套零件的装入。另外，这类零件的壁厚要尽量保持均匀，尤其是注塑加工的场景，壁厚不均会导致冷却收缩不一致，出现表面缩痕或者内部气孔，影响零件的外观与结构强度，主体筒壁的厚度一般设置在2-3mm，安装耳的厚度和筒壁厚度保持一致，过渡位置做渐变处理，避免壁厚突变。
