立式带座铰接支撑座结构设计

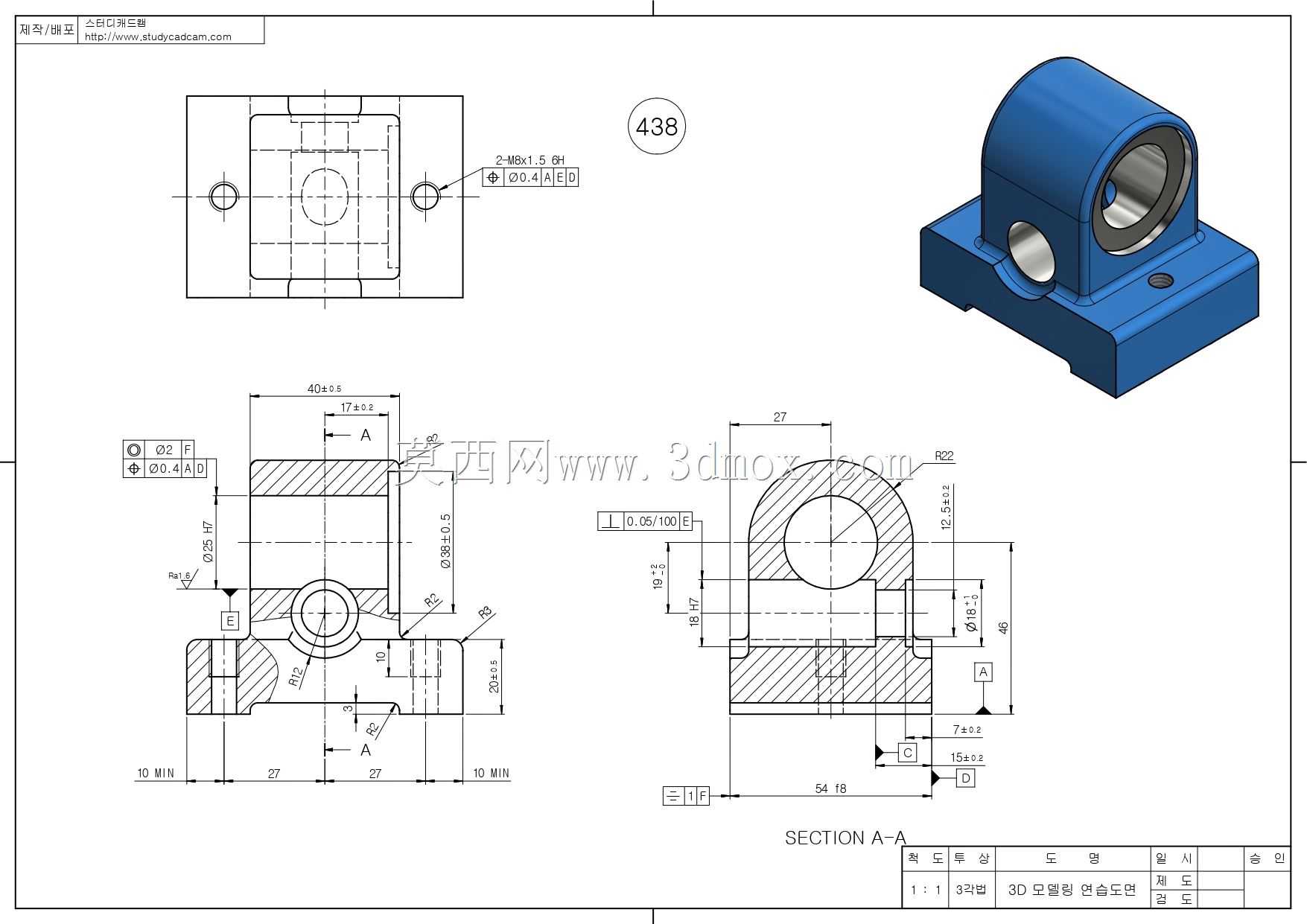

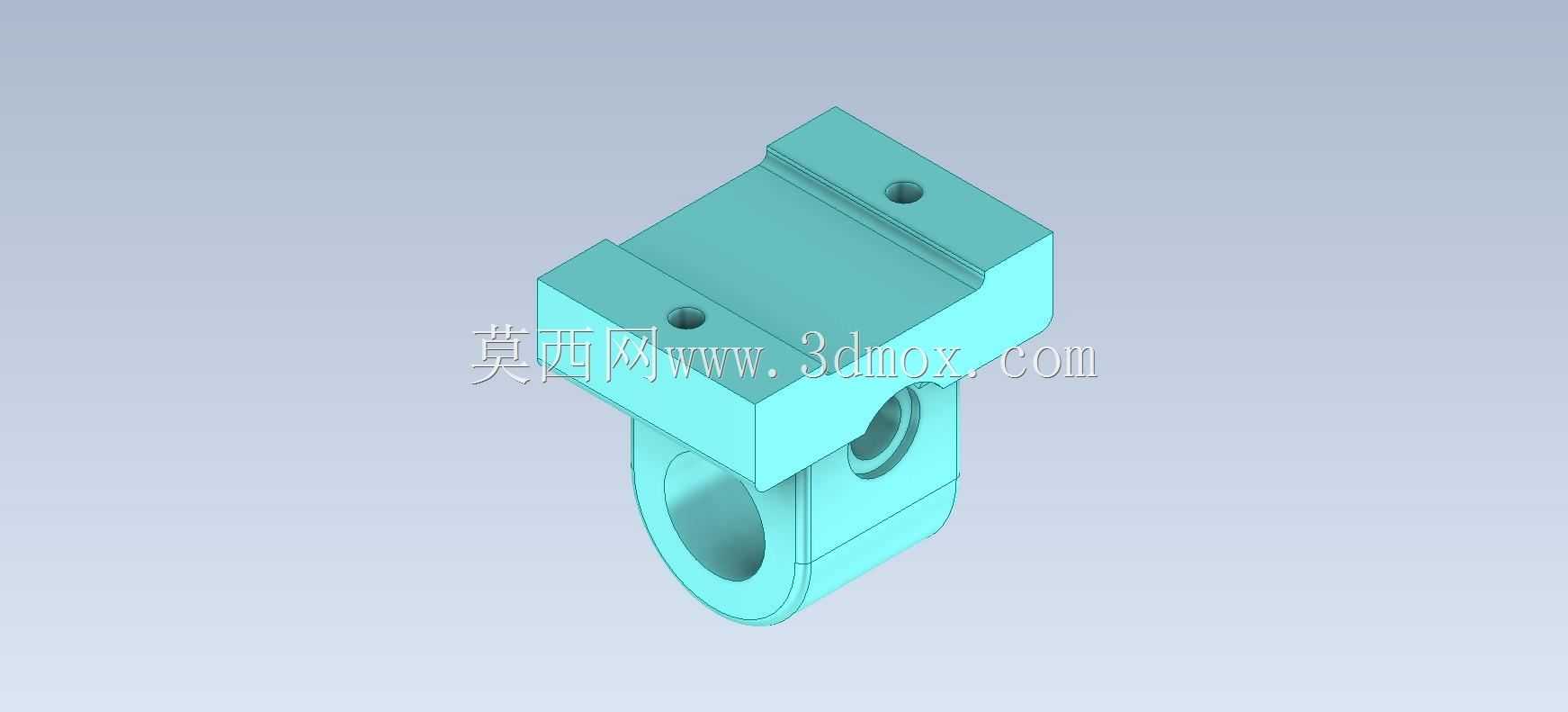

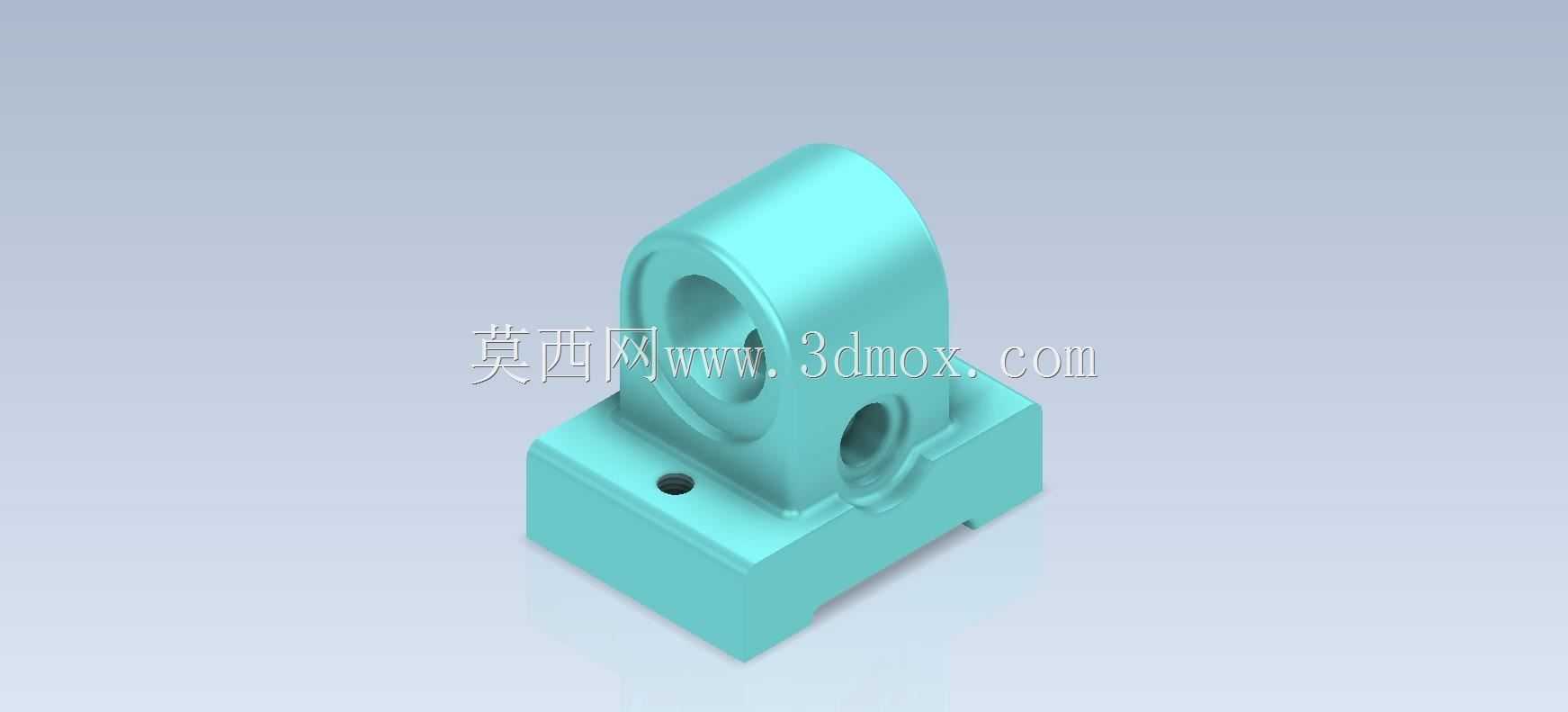

　　该类带座铰接支撑结构，在轻工输送线、小型工装夹具台、非标自动化检测工位中应用十分广泛，多数作为摆动类执行元件的末端铰接承载件使用，比如在皮带线的张紧摆臂、检测工位的翻转压头、小型工装的角度调节支架上，都能见到同构型零件的身影。从实际使用场景来看，这类零件需要同时承担径向承载与铰接摆动的功能，上部的通孔结构用于穿装铰接销轴，连接需要做回转摆动的连杆或摆臂部件，孔壁需要承受销轴转动带来的接触压应力与周期性摩擦，因此设计时孔的同轴度、表面粗糙度都有明确要求，常规工况下孔的尺寸公差取H7级即可满足多数销轴配合需求，表面粗糙度控制在Ra1.6以内，能有效降低销轴转动时的磨损速率，延长铰接副的使用寿命。下部的方形基座是整个零件的安装基准，

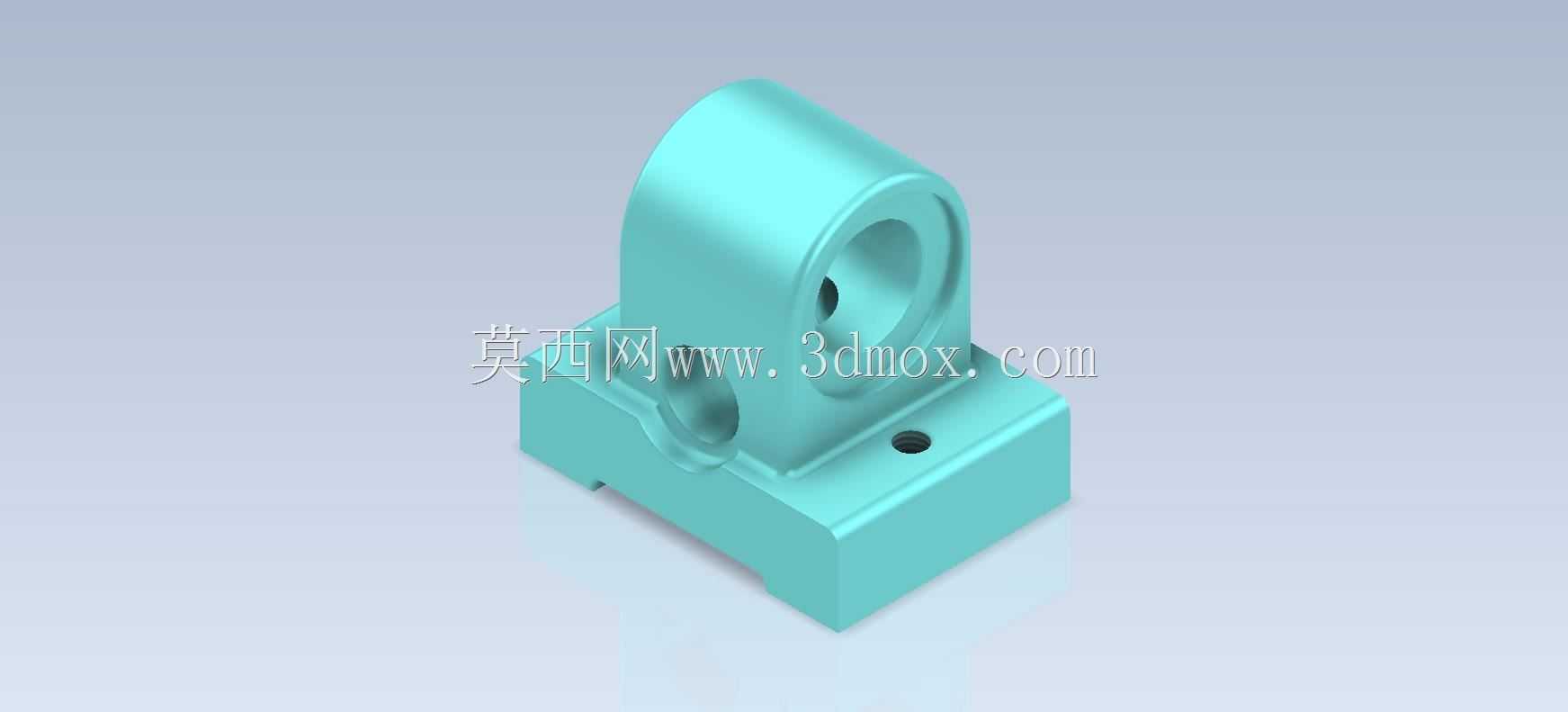

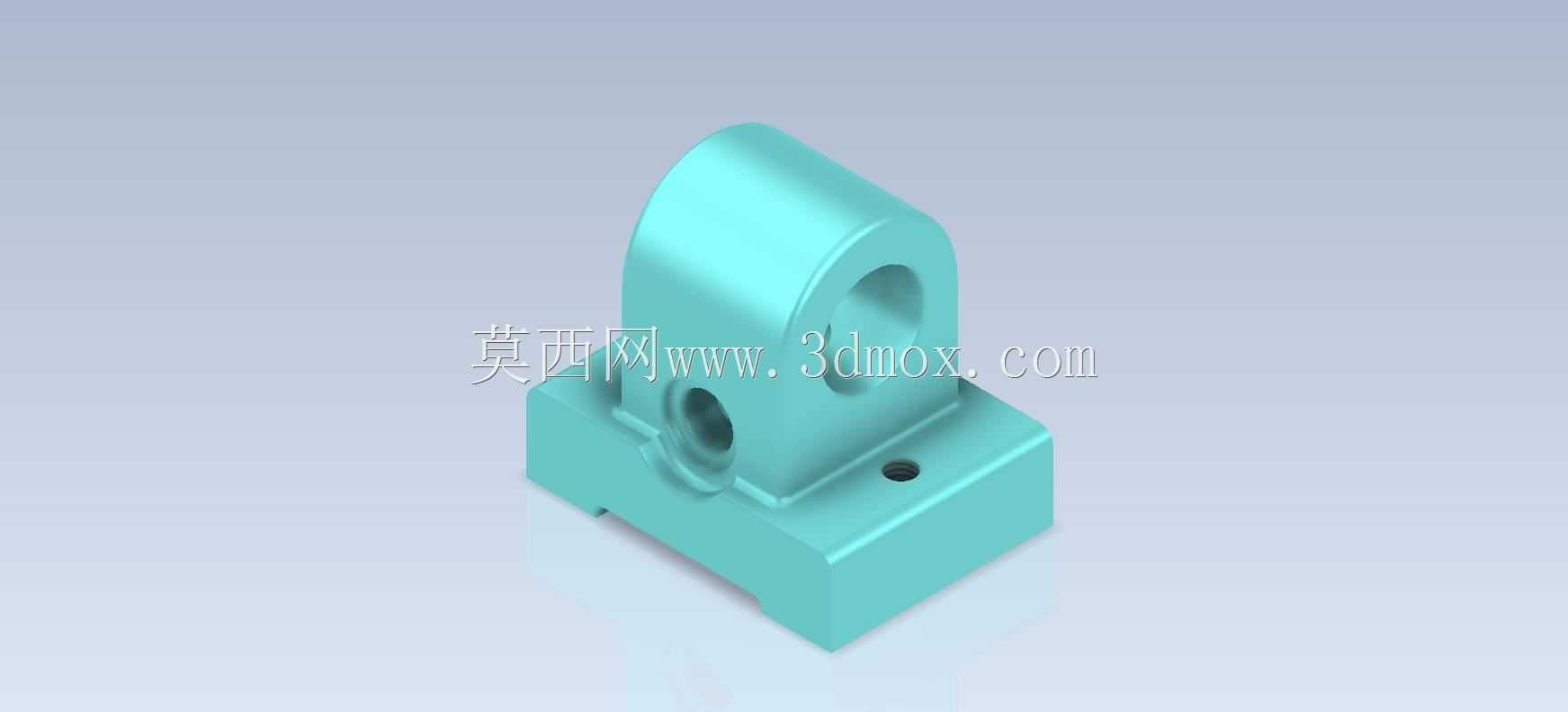

　　基座底面为安装贴合面，设计时要求平面度控制在0.05mm以内，保证安装后与设备安装面完全贴合，避免出现安装翘曲导致上部铰接孔轴线偏斜，进而引发摆臂运动卡滞、销轴偏磨的问题。基座上预留的沉头安装孔，用于穿装内六角螺栓将整个支撑座固定在设备机架或安装平台上，孔位的位置度公差控制在0.1mm范围内，可适配多数通用安装板的预制孔位，降低现场安装的配做工作量。从结构设计思路来看，上部的弧形立板与下部基座采用一体化结构设计，没有额外的拼接焊缝或连接螺栓，整体采用整块坯料铣削加工成型，这种设计的优势在于整体刚性更好，在承受周期性摆动力矩时不会出现连接部位松动的问题，立板与基座衔接处做了圆角过渡处理，可有效降低应力集中系数，

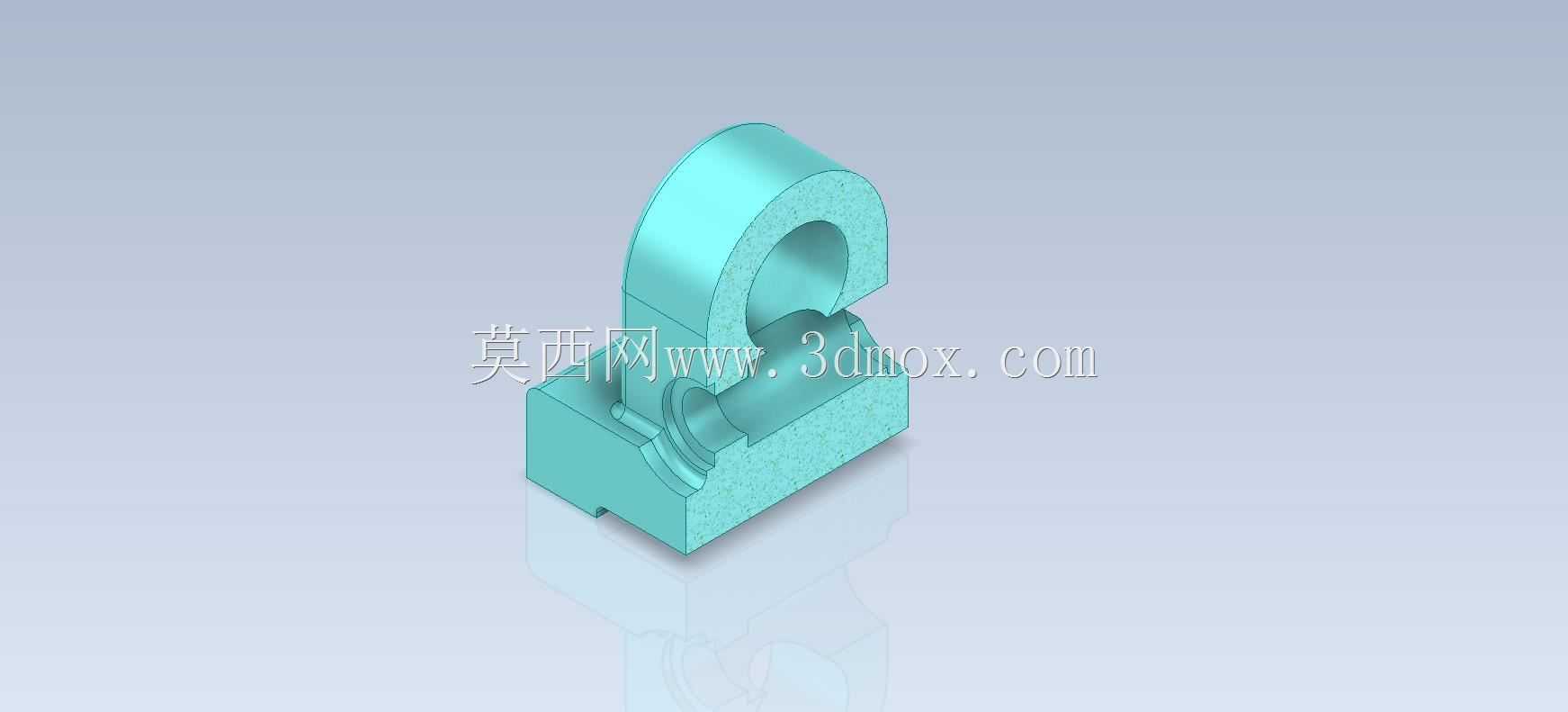

　　避免长期受交变载荷时衔接位置出现疲劳裂纹。立板侧面的小孔为润滑油注油孔，与上部的铰接通孔连通，日常维护时可通过该孔向铰接副内注入润滑脂，减少销轴与孔壁的干摩擦，无需拆解铰接结构即可完成润滑保养，降低设备维护的工作量。从安装边界尺寸来看，下部方形基座的边长尺寸适配常规40系列、50系列工业铝型材的安装槽间距，可直接安装在标准铝型材搭建的设备机架上，无需额外制作转接板；整体高度控制在常规小型铰接机构的安装空间范围内，不会与周边的摆臂、驱动元件产生运动干涉。上部铰接孔的轴线与基座安装面保持平行，设计时通过一次装夹加工完成孔与基准面的位置找正，可保证铰接摆臂的摆动平面与安装面垂直，避免摆臂运动时出现侧向窜动。在实际选型应用中，

　　这类支撑座可根据承载需求调整材质，常规轻载工况下采用6061铝合金加工即可满足强度要求，同时能降低整体重量；中载工况下可选用45号钢加工，表面做发黑处理提升防锈能力；重载工况下则可选用40Cr材质调质处理，提升整体的强度与抗冲击性能。零件的所有棱边都做了C0.5的倒角处理，避免安装调试过程中锋利棱边划伤操作人员，也能去除机加工产生的毛刺，保证装配时零件贴合到位。这类结构的建模过程需要重点关注几个关键位置的尺寸关联：注油孔的轴线必须与铰接孔的轴线垂直相交，才能保证润滑脂顺利注入铰接接触面；基座安装孔的沉头深度需要匹配对应规格内六角螺栓的头部高度，保证螺栓拧紧后头部不高出基座底面，避免影响安装贴合度；立板与基座衔接的圆角半径不能过小，否则会导致铣加工时刀具应力过大，也会提升应力集中的风险，常规设计中圆角半径取3-5mm即可兼顾加工工艺性与结构强度。
