带垂直通管的卧式安装阀座结构件

　　该结构件属于流体管路系统中的支撑转接类零部件，日常多应用在中小通径的低压气动、液压回路中，也可作为小型实验台架的介质通路固定座使用，承担横向管路承托、垂直支路转接、整体安装定位的多重作用。从实际使用场景来看，这类零件常出现在半自动装配工位的气路排布、小型液压试验台的支路分流、教学实训台的管路搭建场景中，不需要承受过高的系统压力，但对安装定位精度、通路同轴度有明确要求，避免管路对接后出现憋劲、密封件偏磨导致的泄漏问题。

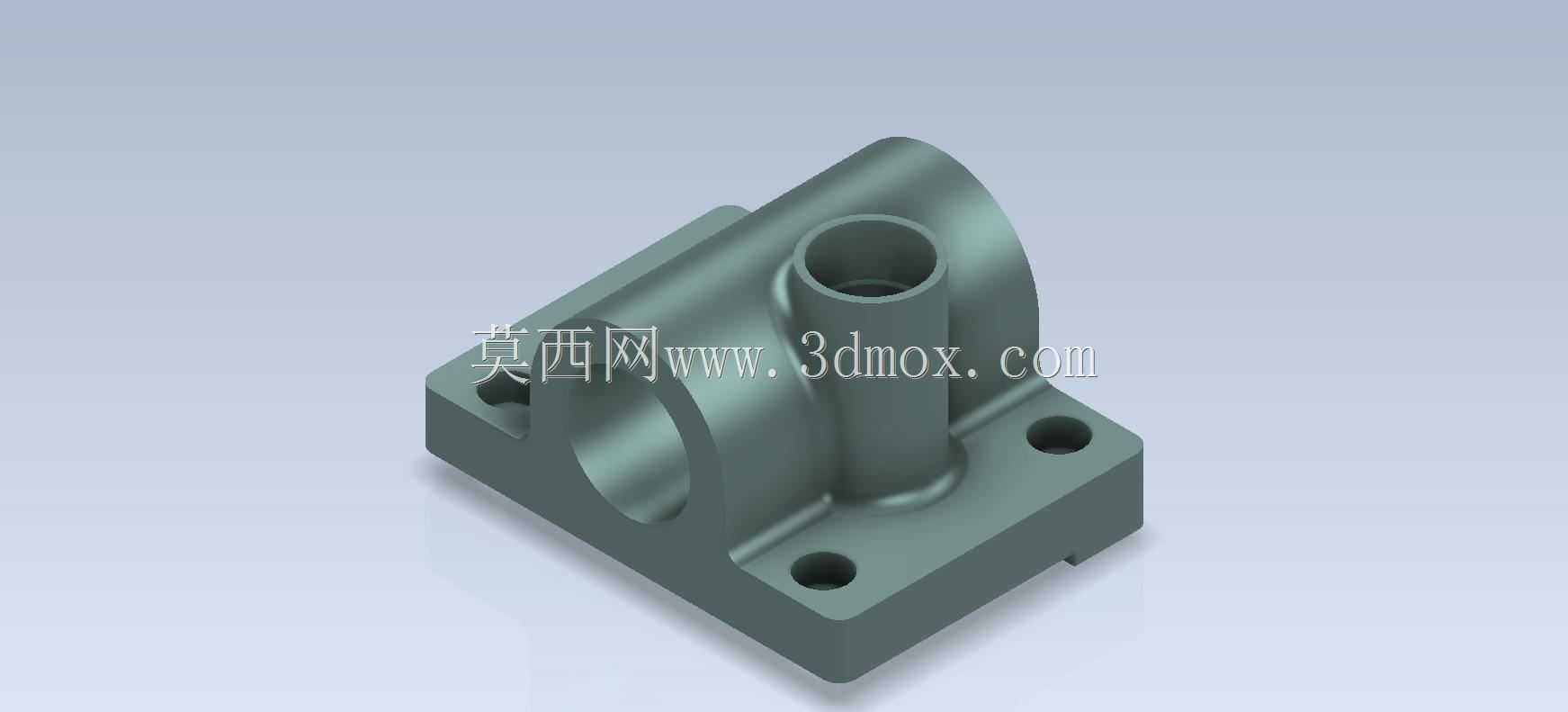

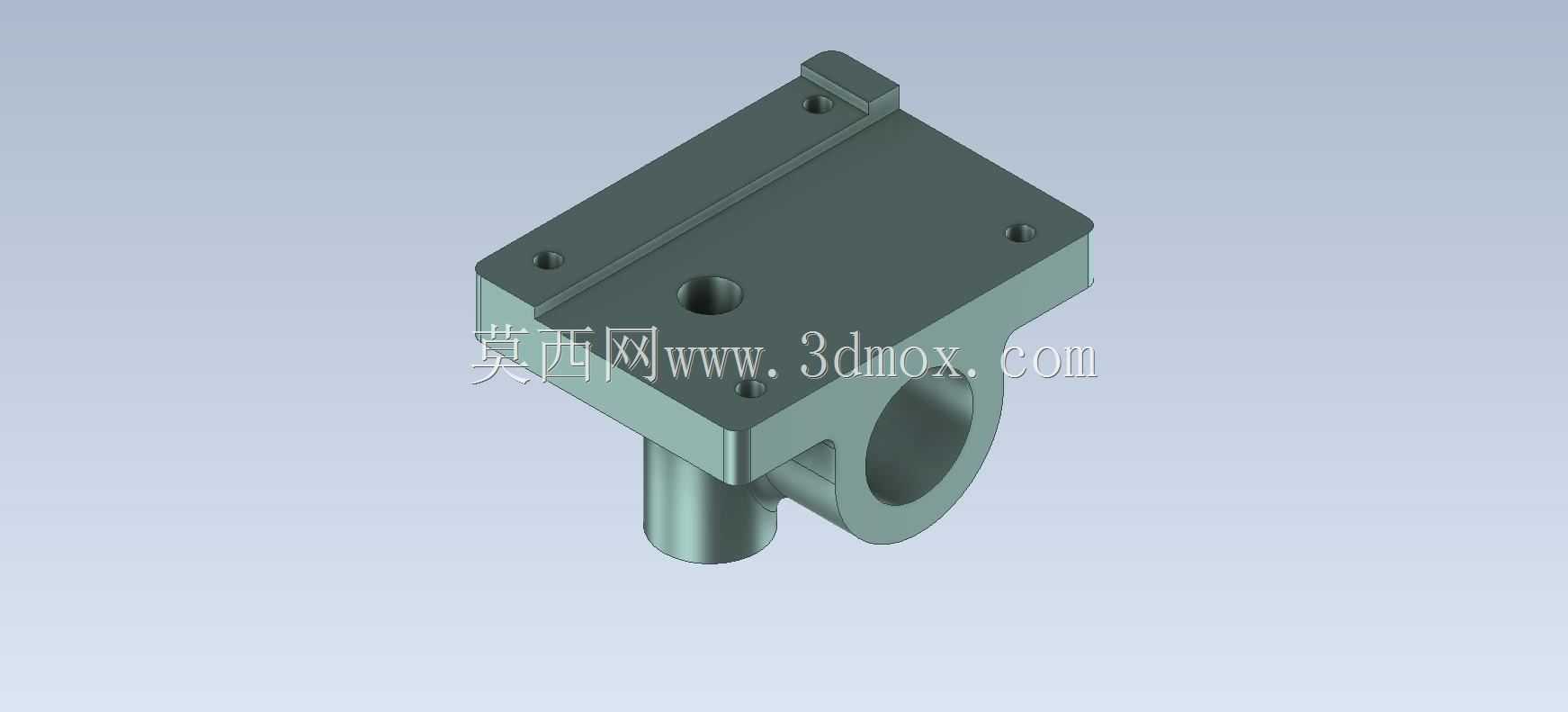

　　设计层面优先考虑了安装稳定性，底部采用方形安装法兰结构，法兰上开设四个沉头安装孔，孔位对称分布在法兰四角，安装时可通过内六角螺栓直接固定在安装基板或设备面板上，沉孔设计可保证螺栓头完全埋入法兰平面，不会突出表面干涉后续管路或周边零件的装配。法兰底面做了全平面铣平处理，安装时可与基准面完全贴合，不需要额外加装调整垫片即可保证安装垂直度，减少现场装配的调整工作量。

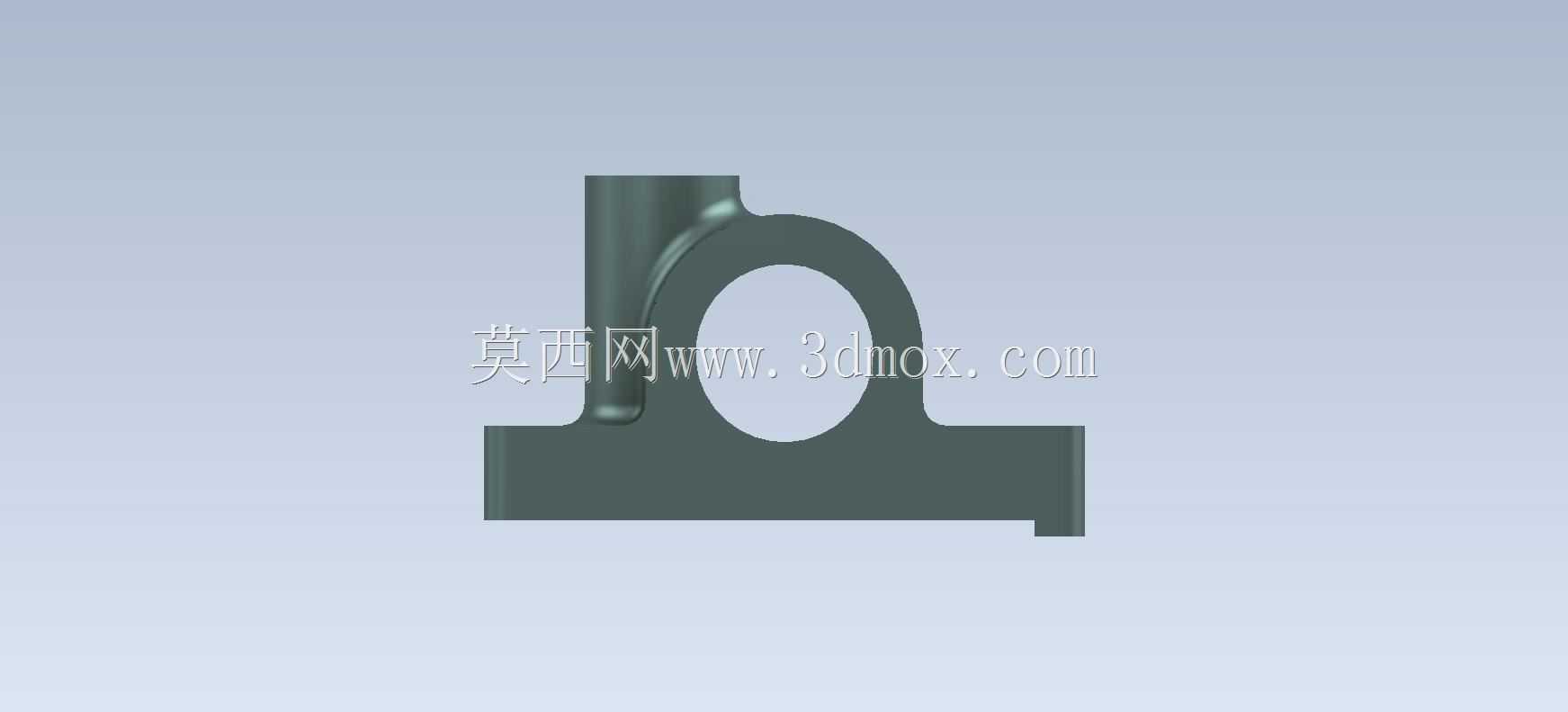

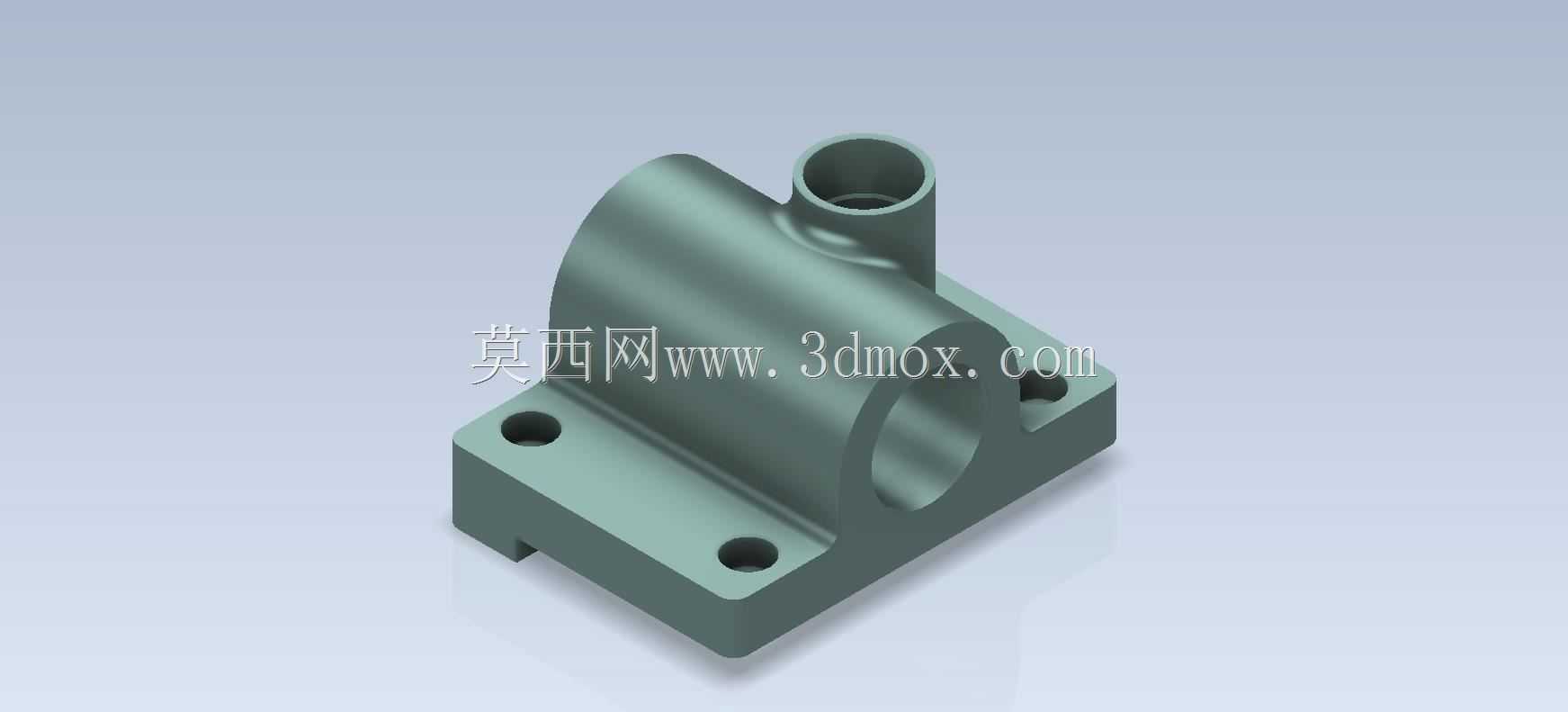

　　主体横向设置贯通式轴孔结构，该孔为主要的介质流通通路，孔内壁做了粗糙度控制要求，可直接穿装管路或者加装衬套，孔的两端预留了密封件安装槽位，装配O型圈后可实现端面静密封，避免介质从对接位置渗漏。垂直方向设置的凸台通管与横向主孔垂直贯通，形成三通式的通路结构，垂直凸台的外圆做了阶梯轴设计，上部小直径段可直接对接快插接头或者外接支管，下部过渡段做了圆角处理，避免垂直通路与横向主孔交汇处出现应力集中，同时减少介质流通时的直角阻力，降低流道内的压力损失。

　　从建模逻辑来看，该零件优先以底部安装法兰为基准面绘制草图，拉伸得到法兰基体后，在基体上绘制横向贯通孔的草图，拉伸切除得到主通路，再以法兰上表面为基准绘制垂直凸台的轮廓，双向拉伸得到凸台结构后切除垂直通道路径，最后对所有安装孔做沉头切除、对棱边做倒角与圆角处理。建模过程中需要重点保证横向孔与垂直孔的垂直度公差，两者的交汇位置要做完全贯通处理，不能残留薄壁或错位结构，否则会影响介质流通效率，甚至在长期使用后残留杂质造成通路堵塞。

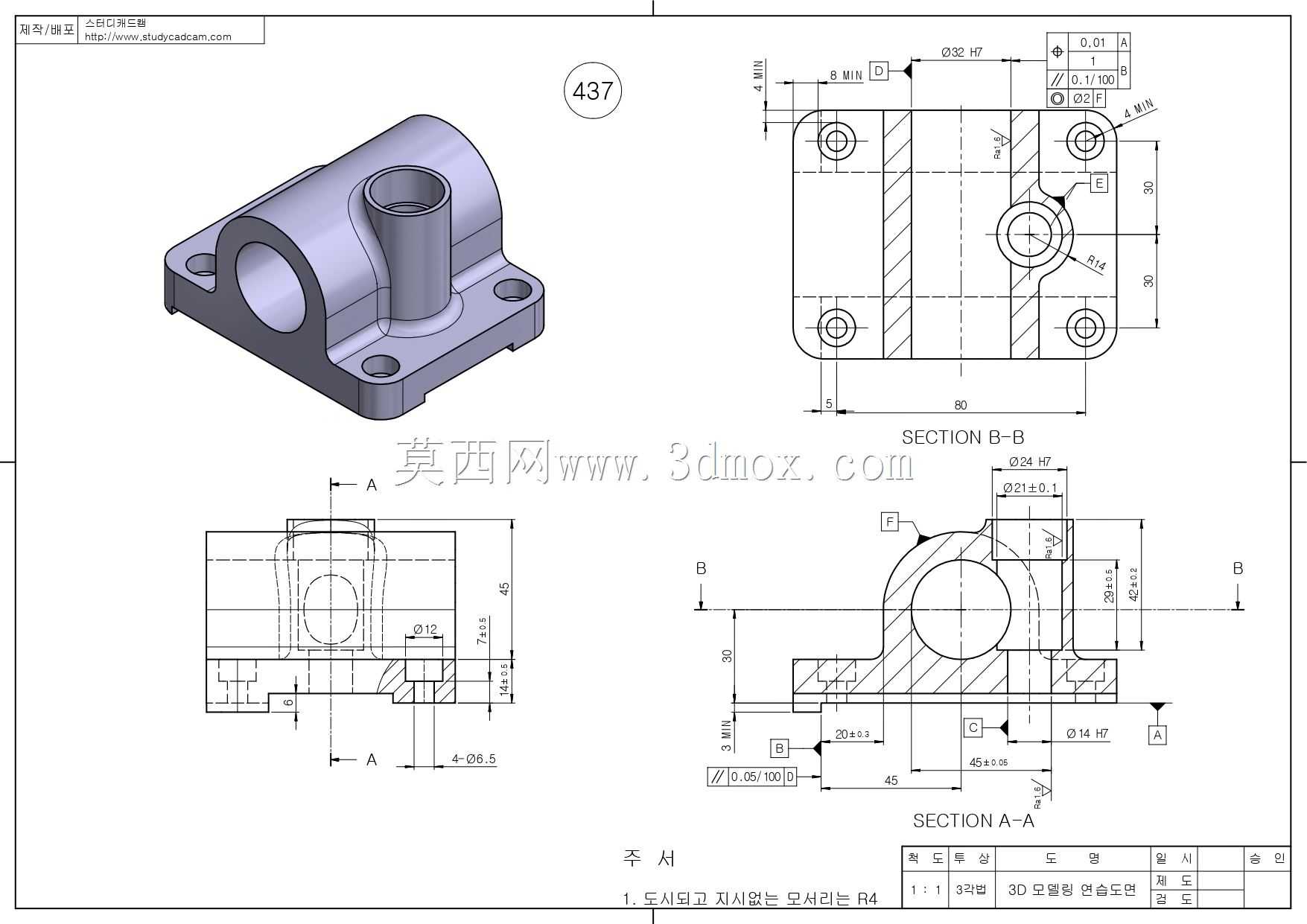

　　安装边界方面，该零件的方形法兰边长可适配常规的50mm安装孔距，四个安装孔的孔径适配M6规格的固定螺栓，横向主孔的通径可适配16mm外径的管路，垂直凸台的上部外径可适配10mm规格的快插接头，整体高度控制在较低范围，安装后不会占用过多的垂直空间，适合在排布紧凑的设备内部安装使用。零件的所有外露棱边都做了0.5mm的倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员，也可以减少零件搬运过程中的磕碰损伤，提升零件的外观一致性。

　　实际使用中，该零件不需要额外做复杂的表面处理，采用普通碳钢材质做发黑处理即可满足常规工况的防锈要求，如果应用在有腐蚀性介质的场景中，也可以更换为铝合金或不锈钢材质加工，整体结构没有复杂的曲面特征，普通的三轴铣床即可完成全部加工工序，加工成本较低，适合小批量加工制作，也非常适合三维建模初学者作为基础特征练习的案例，通过绘制该零件可以熟练掌握拉伸、切除、倒角、孔特征等基础建模命令的使用，理解机械零件从功能需求到结构设计的转化逻辑，掌握安装基准、通路设计、工艺性处理的基本设计原则。
