带侧装耳座的法兰式阀类基座结构

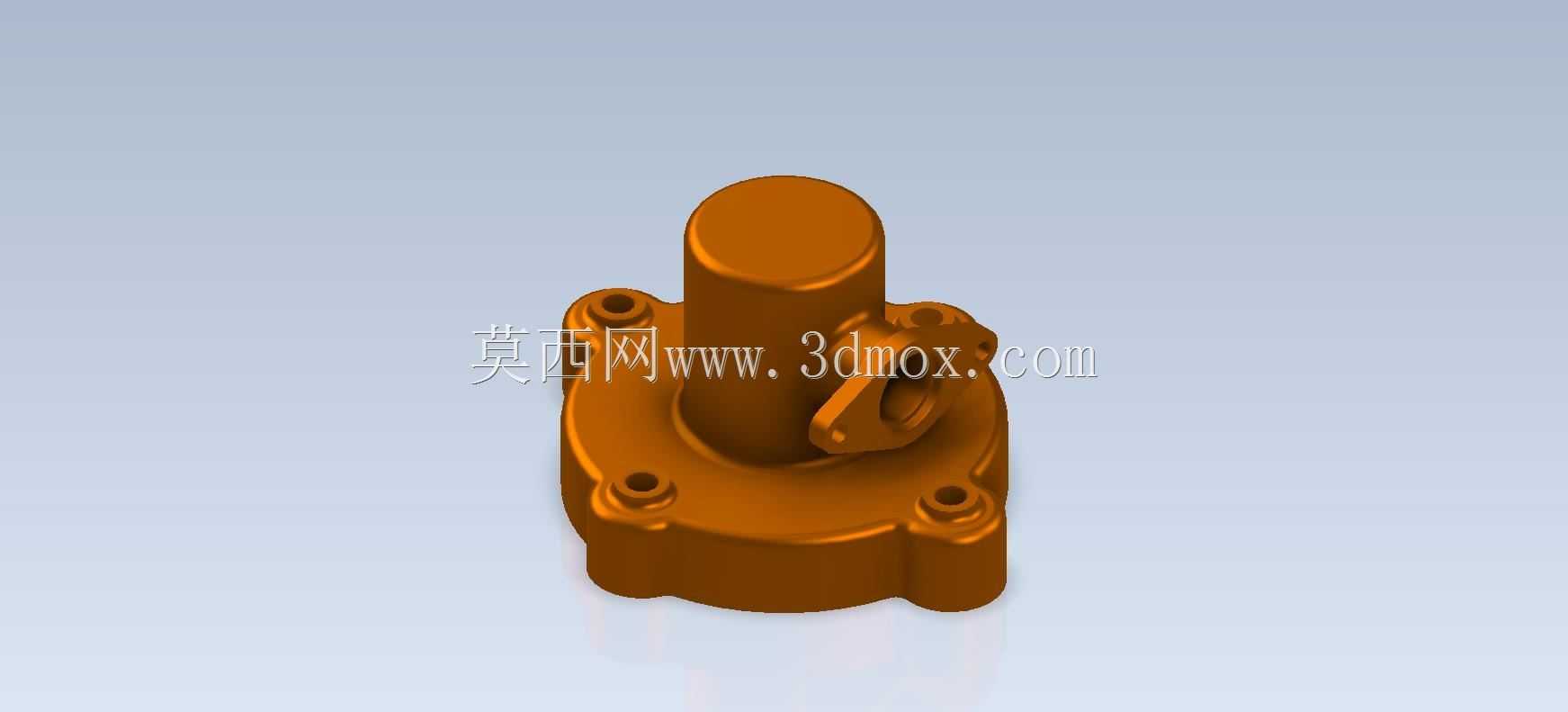

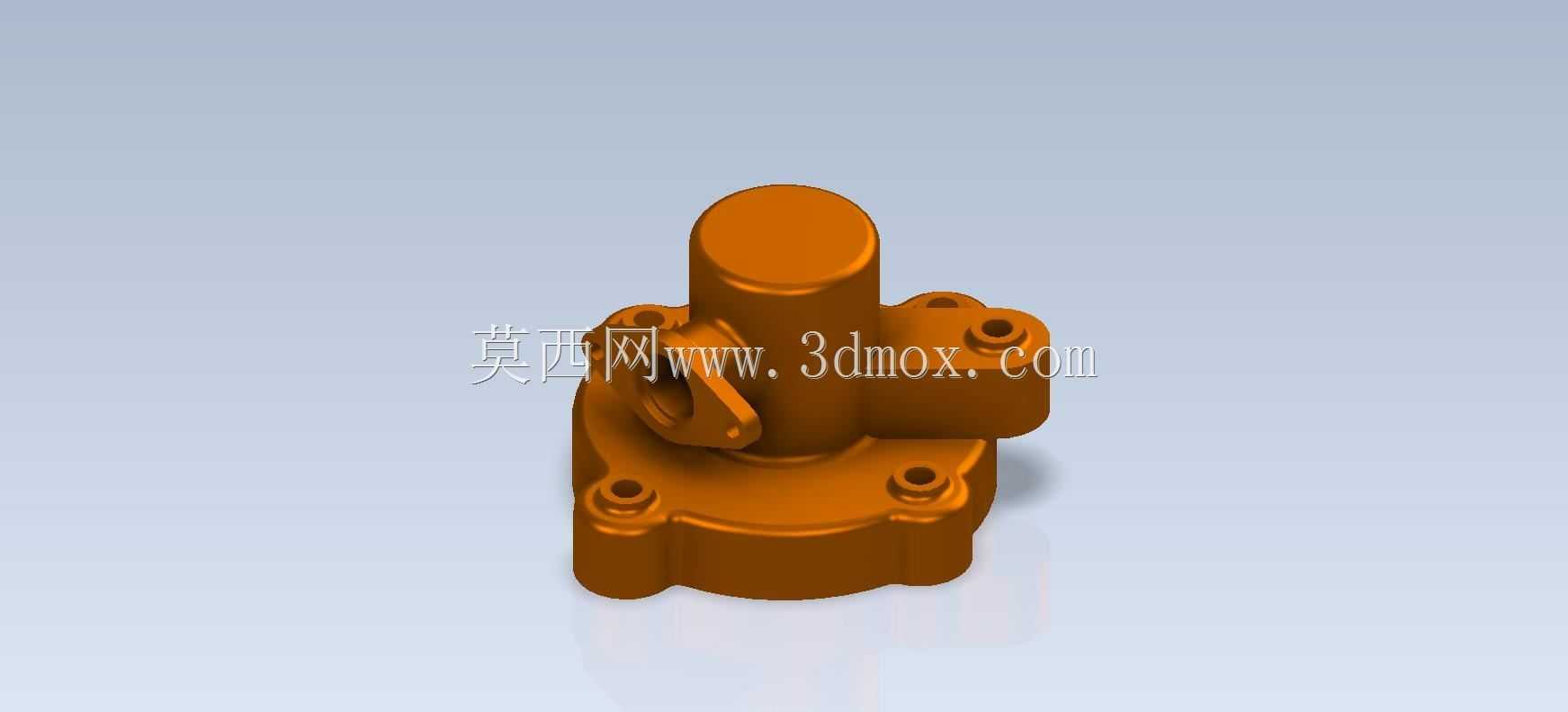

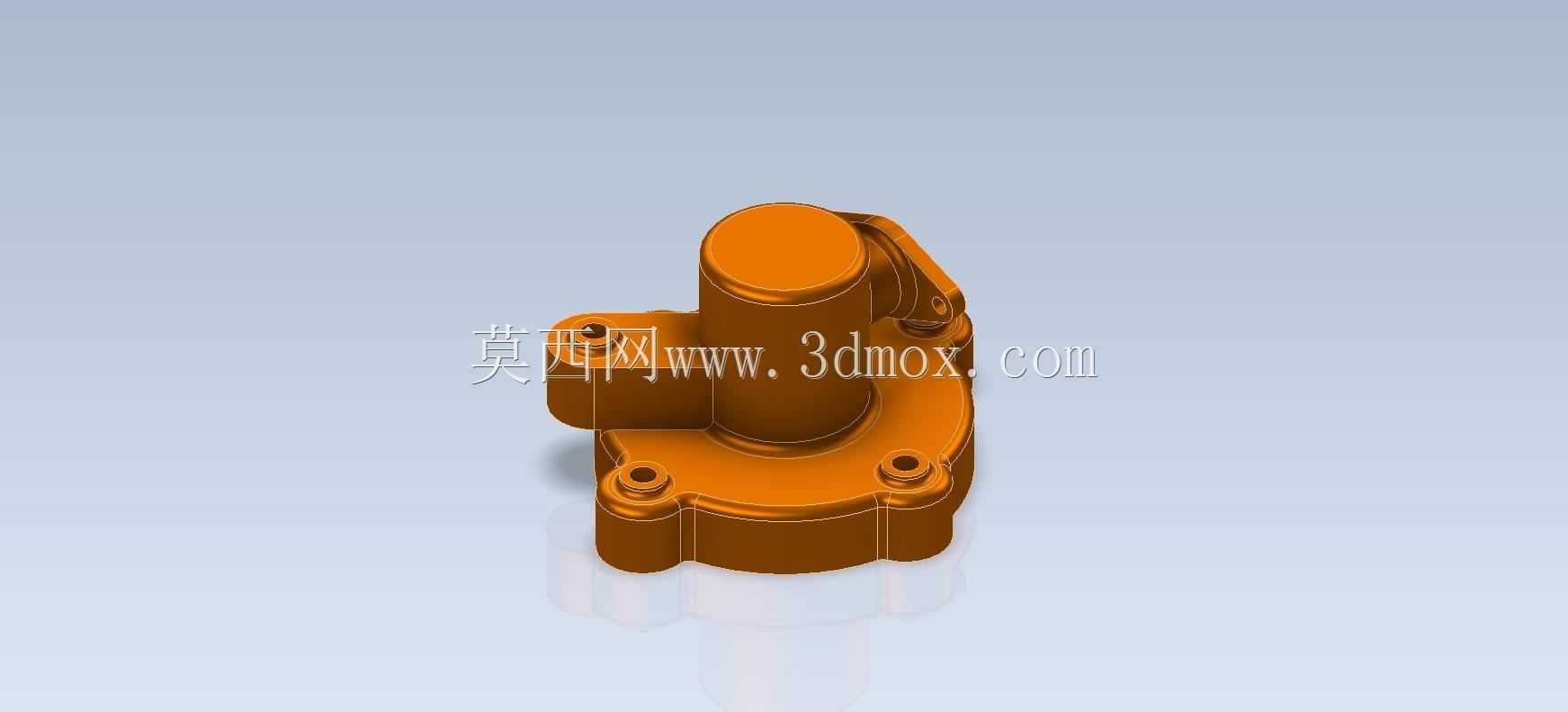

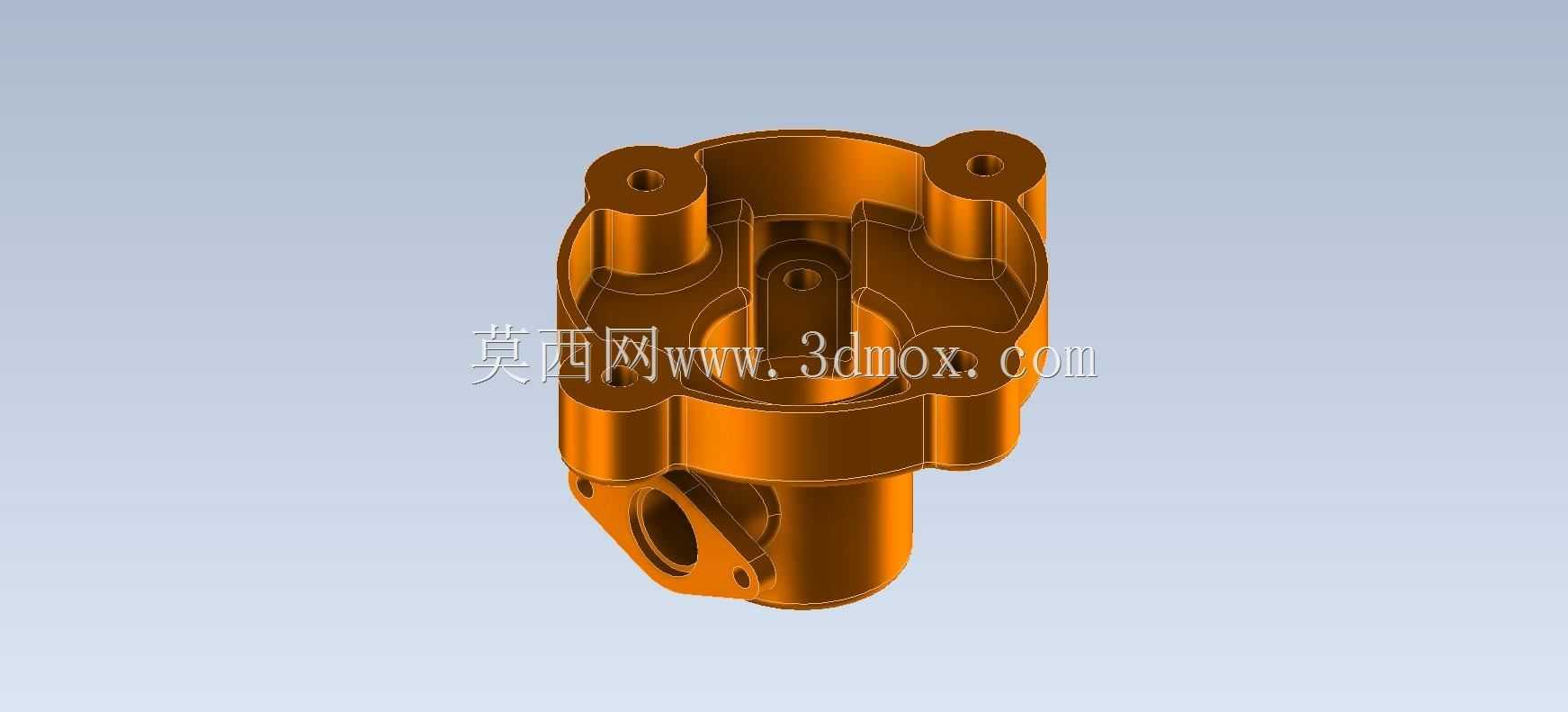

　　这类带侧装耳座的法兰式基座，在流体控制类设备的阀组集成单元里十分常见，日常接触最多的应用场景，是小型气动控制回路、低压润滑系统的阀组安装工位，用来承托上部的阀芯组件、同时实现与下部管路的密封对接，侧面的带孔耳座则用来固定外接的传感接头或者小型调压模块，避免外接元件在设备振动工况下出现松脱。从结构设计的逻辑来看，主体下部的法兰盘做了等距分布的四个安装沉孔，沉孔的深度刚好覆盖标准内六角螺栓的头部高度，安装后螺栓头不会突出法兰下端面，保证法兰与对接管路的密封面可以完全贴合，不会因为螺栓突出出现密封间隙；法兰盘的外缘做了小尺寸的圆角过渡，既可以减少加工时的边缘毛刺，也能避免安装作业时锐角划伤操作人员的防护手套。

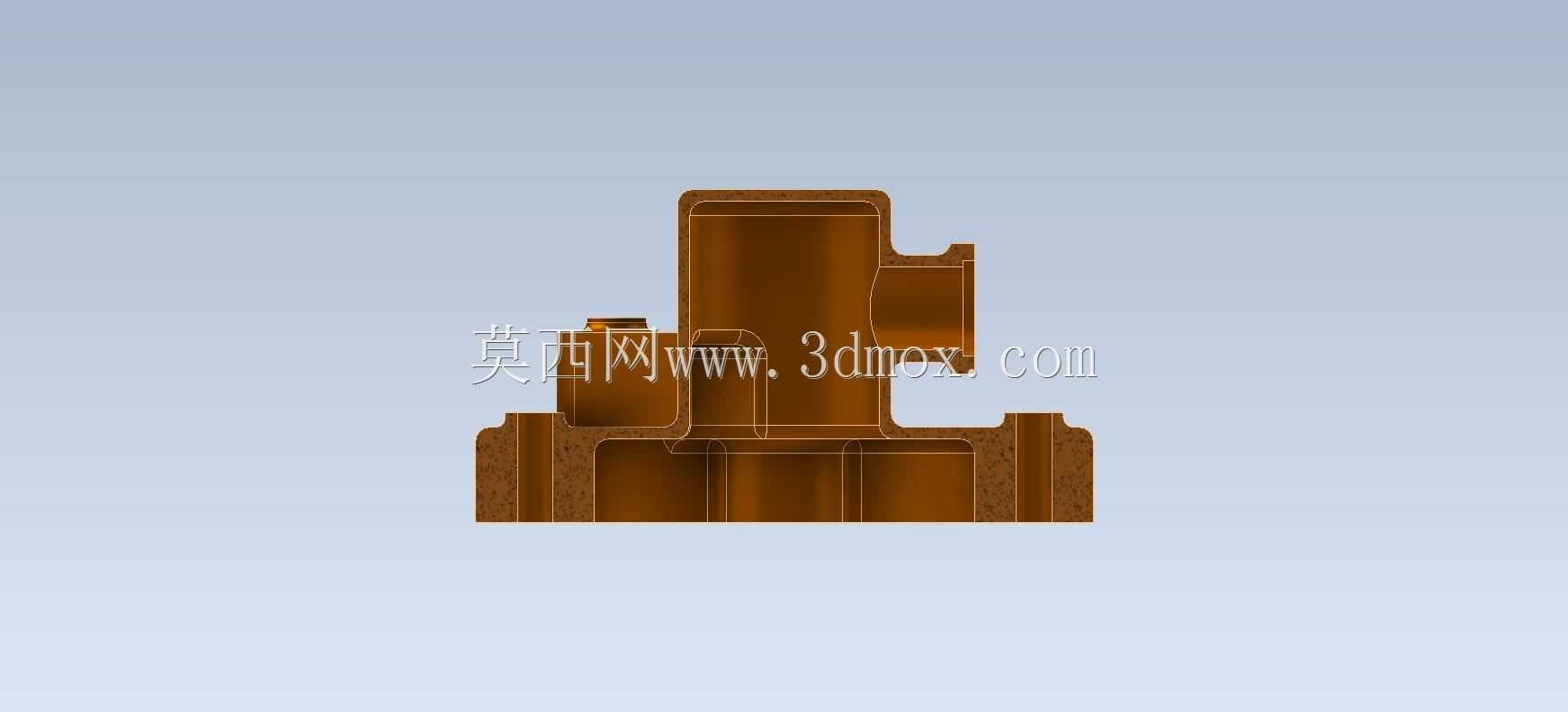

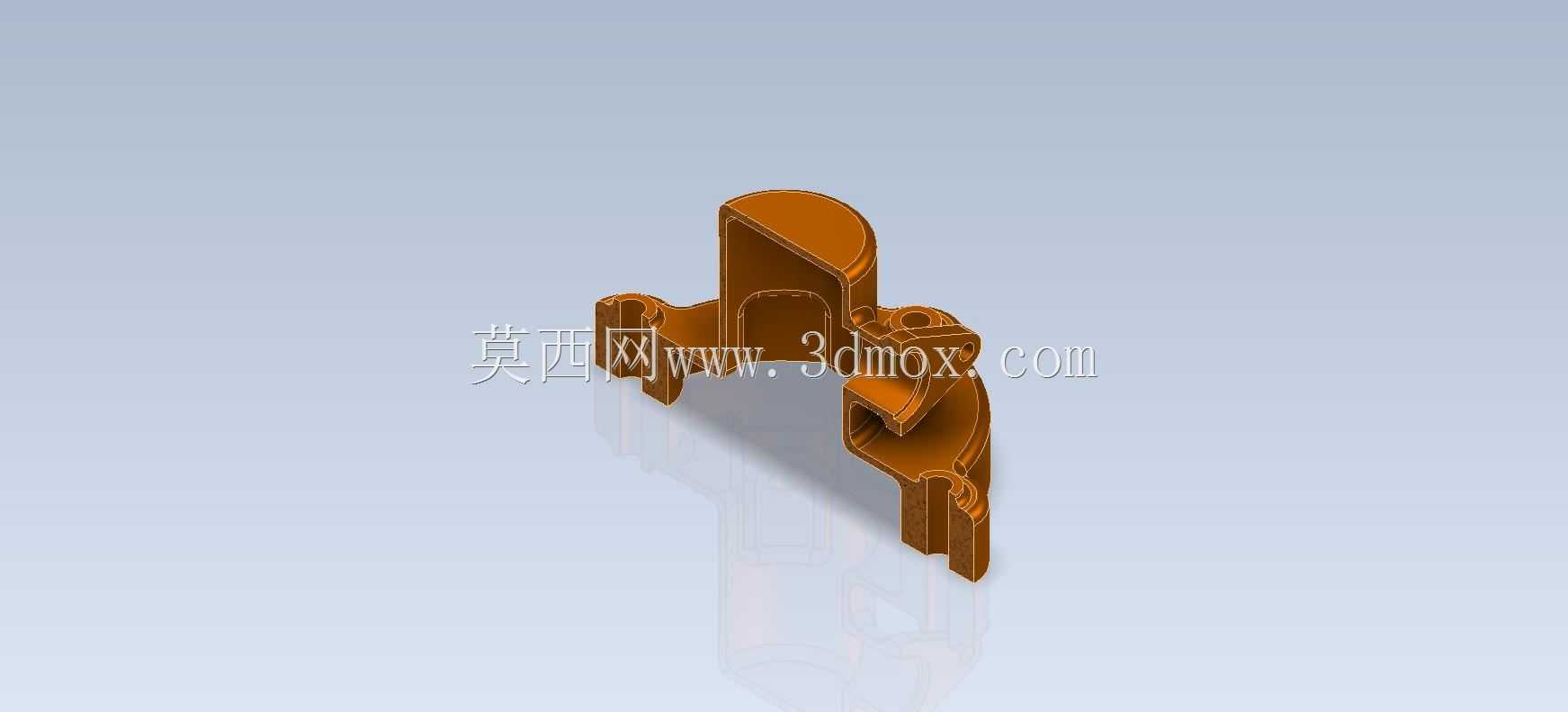

　　上部的圆柱凸台是阀芯的安装腔体，内腔的同轴度公差需要控制在0.02mm以内，才能保证阀芯上下动作时不会出现卡滞，凸台的外径比下部法兰盘小近三分之一，既给侧面耳座留出了足够的安装空间，也能减少整体零件的材料用量，降低加工坯料的成本。侧面伸出的两个带孔耳座，其中一个做了加厚的凸台结构，用来安装带螺纹的快插接头，这个位置的壁厚比普通安装位厚2mm，是因为接头拧紧时会产生较大的径向应力，加厚设计可以避免耳座出现开裂；另一个耳座是光孔结构，用来穿装定位销，实现整个基座在设备安装板上的精准定位，避免螺栓锁紧时基座出现偏移。从安装边界来看，这个零件的最大外轮廓尺寸集中在下部法兰盘，安装时需要在对接面板上预留出比法兰外径大5mm的操作空间，

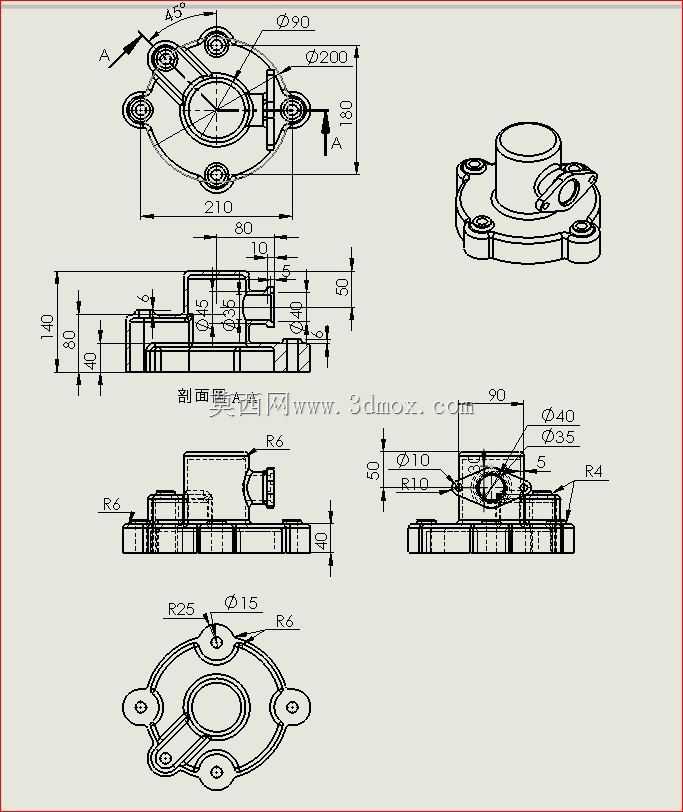

　　方便扳手伸入拧紧法兰螺栓；上部圆柱凸台的上方需要留出至少一倍凸台高度的操作空间，方便后续阀芯组件的拆装维护，不需要整体拆下基座就能完成内部密封件的更换。设计这类零件的时候，最先要确认的是下部法兰的密封面平面度，整个密封面的平面度公差要控制在0.01mm以内，表面粗糙度达到Ra1.6才能保证密封垫片不会出现渗漏；其次是侧面耳座的安装孔位置度，两个耳座的孔中心与主体轴线的位置偏差不能超过0.1mm，否则外接元件安装后会出现歪斜，影响管路的对接精度。在实际建模过程中，这类零件适合用旋转特征先做出主体的基本轮廓，再通过拉伸切除做出安装沉孔和耳座结构，最后对所有锐边做0.5mm的倒角处理，符合机械加工的工艺要求，

　　不会出现建模特征无法落地加工的问题。这类基座的材质通常选用压铸铝合金或者增强尼龙，铝合金材质的版本多用于有一定压力要求的气动回路，尼龙材质的版本则多用于低压的冷却水循环回路，不同材质的版本在建模时只需要调整对应位置的壁厚参数，不需要改动整体的结构布局，具备很好的设计复用性。在设备装配环节，这类基座通常是阀组的最底层安装件，所有上部的阀片、调压组件都叠装在这个基座的上端面，所以上端面的平行度也需要和下端密封面保持一致，避免叠装后阀组出现倾斜，导致内部气路或者油路出现密封失效。侧面耳座的安装孔轴线与主体轴线保持垂直，偏差不超过0.05mm，保证外接接头安装后与基座侧面完全贴合，不会出现接头歪斜导致的管路弯折问题。
