工业设备铰接式控制支座结构设计

　　在工业自动化生产线、小型专用工装夹具以及教学类机械结构实训场景中，这类铰接式控制支座是十分常见的传力与定位构件，它的核心作用是为摆动类执行元件提供稳定的安装基准，同时通过预设的铰接孔位约束运动件的回转轨迹，避免执行端在负载作用下出现偏摆、窜动等影响精度的问题。从实际装配场景来看，这类支座通常通过底部的矩形安装基面与设备台板、工装立板进行连接，基面的平面度公差一般会控制在0.05mm以内，保证安装后不会因为贴合面间隙导致整体受力倾斜，安装孔位的间距设计会匹配通用工业铝型材的槽距或者标准钢板的安装孔系，不需要额外做转接板就能直接固定，能大幅减少现场装配的加工工作量。

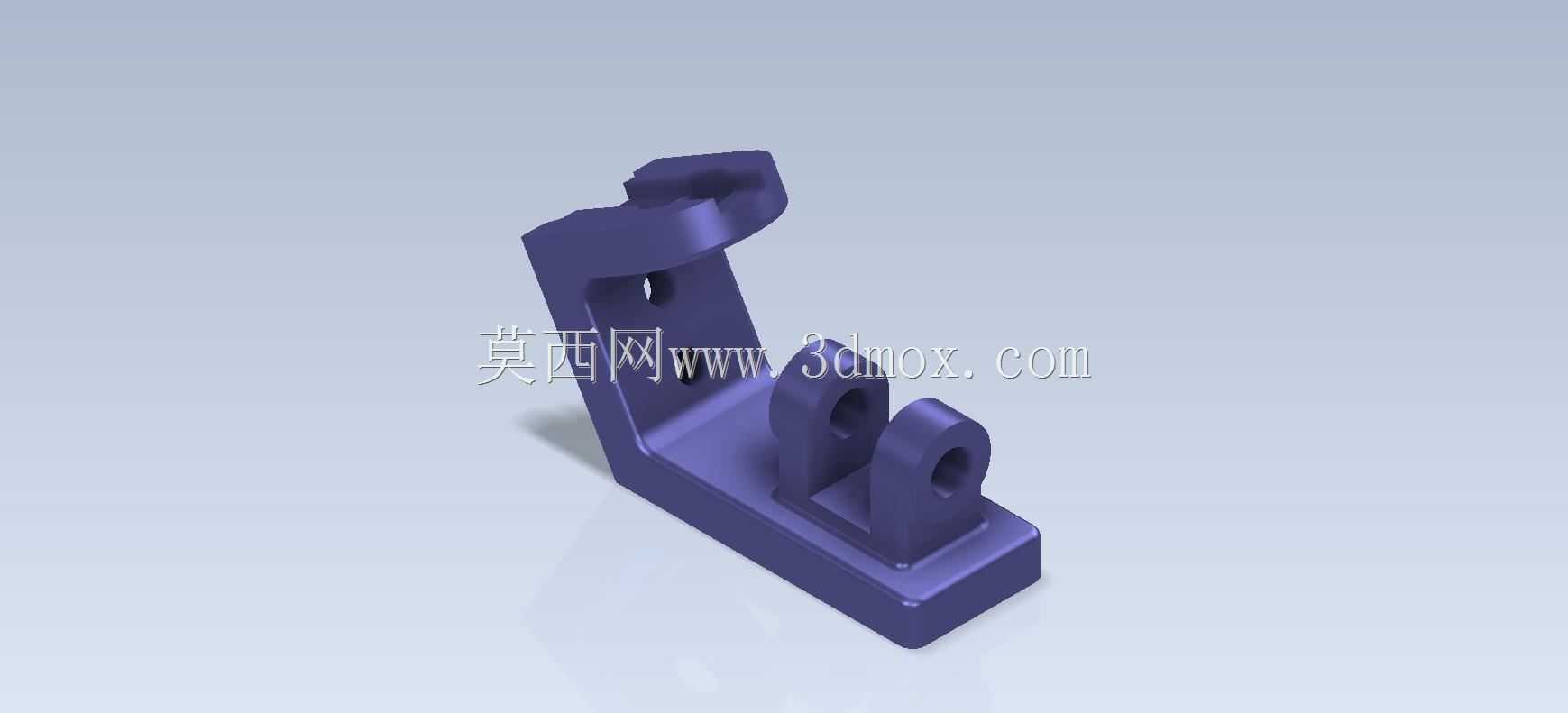

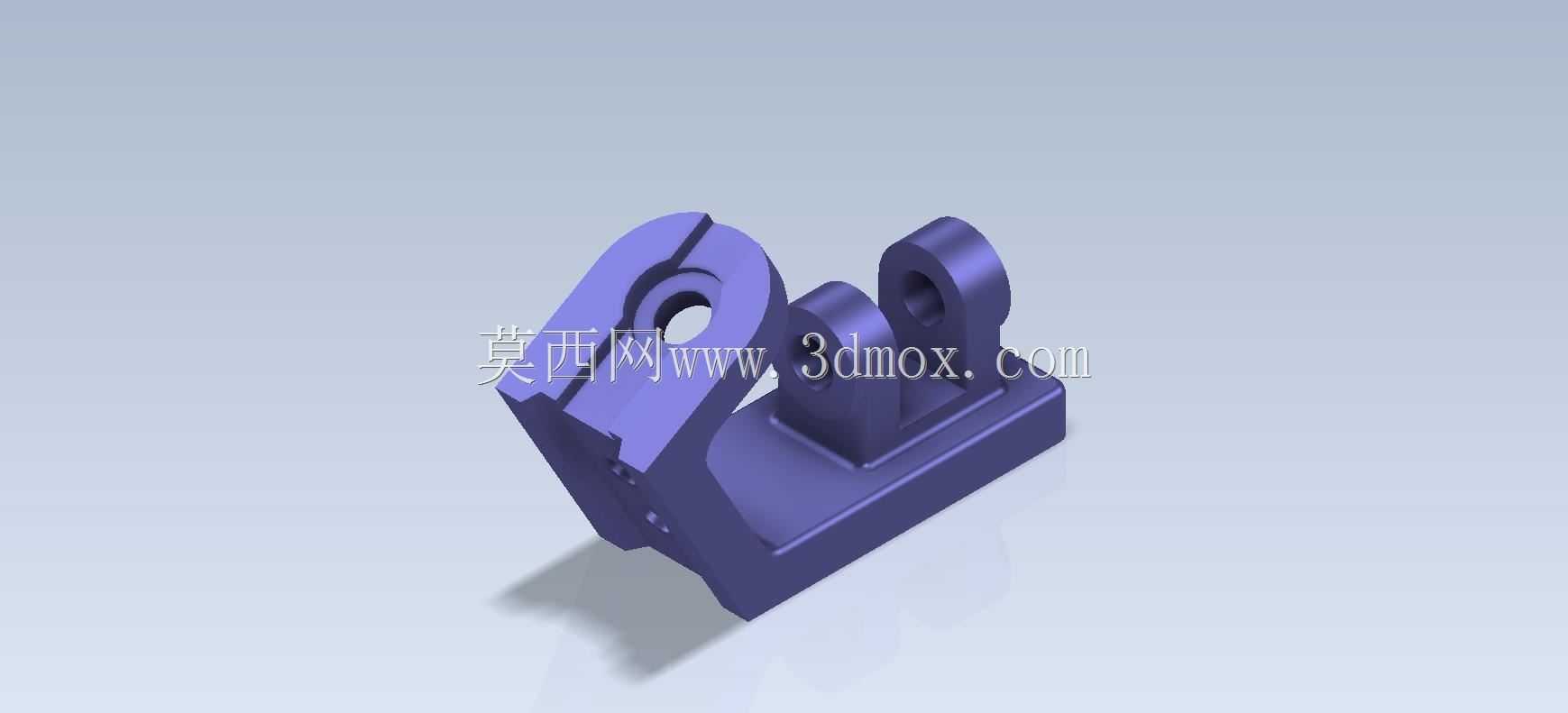

　　从结构功能上拆解，这个支座分为三个核心功能区：底部的安装承载区、中部的支撑立臂区、上部的铰接连接区。底部承载区做了加厚的实体设计，是因为整个构件的受力最终都要传递到这个区域，当上部铰接点承受径向负载或者回转冲击时，加厚的基座能避免应力集中导致的基座变形，基座边缘做了小尺寸的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能在安装时起到导向作用，方便快速对准安装孔位。中部的两个立臂采用了不对称的高度设计，这并不是建模时的随意处理，而是为了匹配对应铰接件的安装空间——较高的立臂上的铰接孔用于连接主动摆动件，较低的立臂上的孔位用于安装限位缓冲组件，两个孔位的同轴度公差需要控制在0.03mm以内，否则铰接轴穿入后会出现卡滞，长期运行还会出现轴孔偏磨的问题，大幅缩短构件的使用寿命。

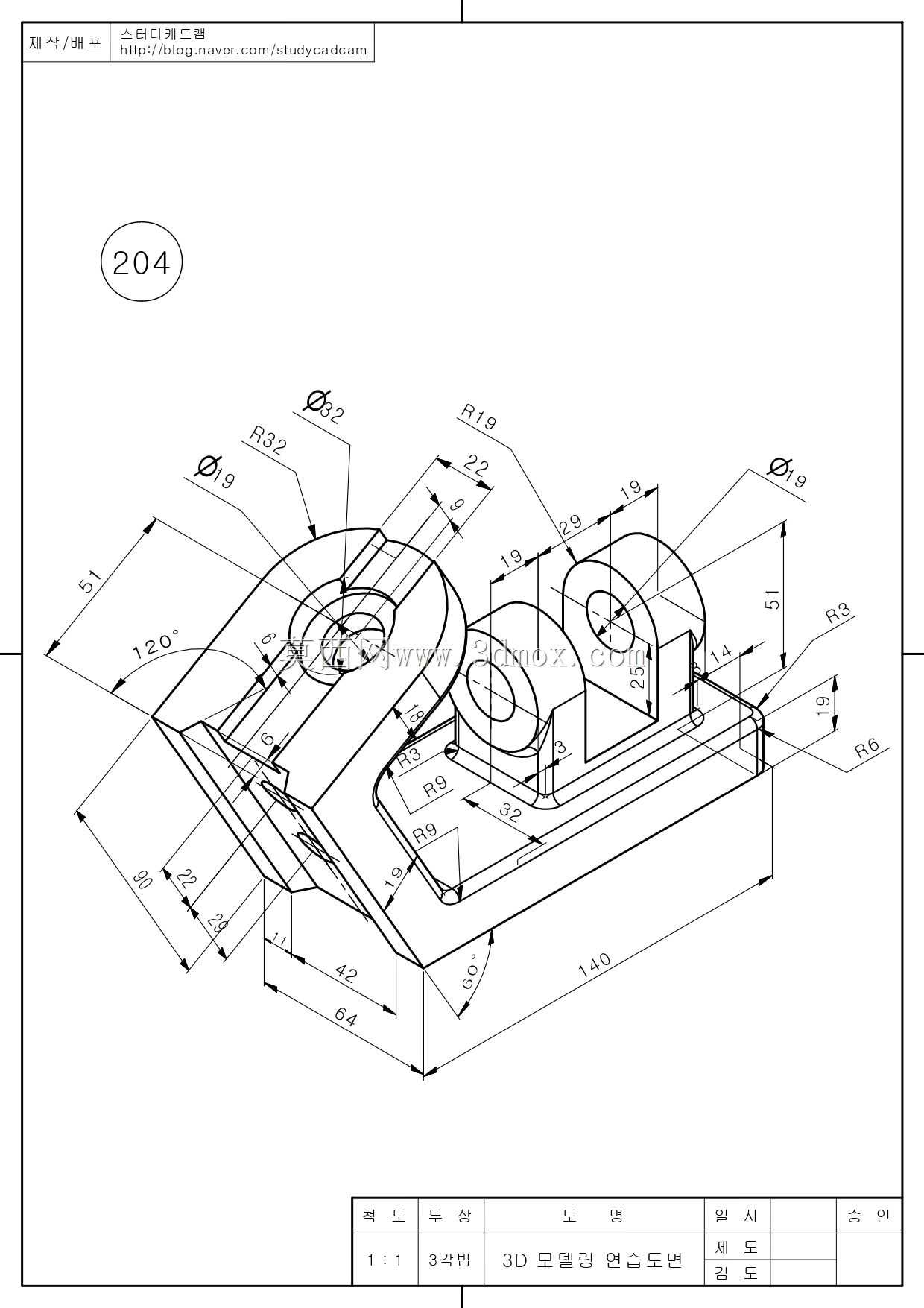

　　在建模设计的思路上，这类练习构件重点考察的是工程师对基准统一原则的掌握，整个零件的建模基准全部选取底部安装面的中心作为原点，所有孔位的位置尺寸、立臂的高度尺寸都从这个基准出发进行标注，避免了基准转换带来的尺寸累积误差。在特征构建顺序上，优先拉伸成型底部基座，再依次拉伸两个立臂结构，之后通过打孔命令完成各个铰接孔、安装孔的切削，最后做倒角、圆角的工艺特征处理——这里要注意的是，立臂与基座连接的位置做了R3的圆角过渡，这不是单纯的外观美化，而是为了降低连接处的应力集中系数，当构件承受交变载荷时，直角连接处的应力集中系数会达到2.5以上，很容易在长期运行中出现疲劳裂纹，而做了圆角过渡后，应力集中系数可以降到1.2以下，能有效提升构件的疲劳强度。

　　从安装边界尺寸来看，这类小型控制支座的整体长度一般控制在80mm以内，宽度在40mm左右，整体高度不超过60mm，属于小型安装构件，适配的铰接轴直径通常在8-12mm之间，对应的安装螺栓规格为M6，能承受的最大径向负载在500N左右，完全可以满足小型气动摆缸、微型传感器摆动支架、手动操作拨杆机构的安装需求。在实际选型应用中，如果应用场景存在轻微的切削液飞溅或者粉尘环境，还可以在铰接孔位置加装铜套或者无油衬套，降低孔壁的磨损速度，不需要更换整个支座就能完成维护，能有效降低设备的运维成本。

　　很多初学者在做这类结构建模时，容易忽略工艺性的细节，比如直接在立臂和基座的连接处做直角处理，或者把铰接孔的位置尺寸标注从立臂侧面开始计算，这些问题在实际加工中都会导致零件不合格，要么是应力集中容易断裂，要么是装配时孔位对不上。这类练习构件的建模过程，本质上是在训练工程师把加工工艺、装配需求、受力要求融入到建模过程中的思维，而不是单纯的画一个三维几何体，每一个拉伸、每一个切削、每一个圆角的背后，都对应着实际生产中的具体需求，这也是三维机械建模和普通外观建模最核心的区别——所有的几何特征都要服务于零件的实际功能，没有多余的装饰性结构，每一处尺寸设计都有对应的工程依据。
