P40型手动控制单块液压截断阀结构

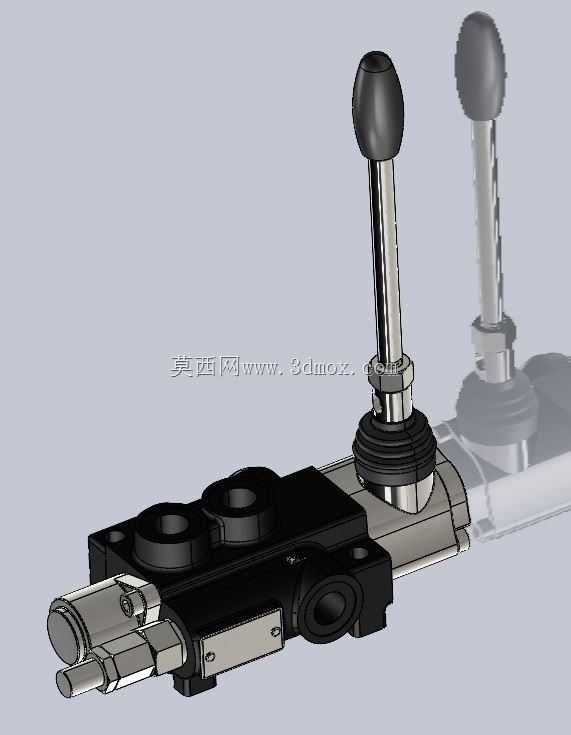

　　在小型工程机械、农用改装液压系统、移动式液压工作站这类对安装空间有严格限制的应用场景里，单片式手动液压截断阀的选型往往直接决定整套油路的布局紧凑度与操作便捷性，这款P40规格的单块截断阀，就是针对小流量液压回路的通断控制需求开发的手动操作元件，核心适配40L/min额定流量的液压系统，在小型装载机属具控制、农用机具油路切换、小型液压试验台的支路控制场景中应用广泛。从实际功能来看，这款阀的核心作用是通过手动操作杆的扳动，实现对应油路的通断切换，控制执行元件的启停或者油路的卸荷、保压状态，相比电磁控制类截断阀，它不需要额外布置电控线路，完全依靠手动机械力驱动阀芯动作，在无供电、野外作业的移动设备上可靠性更强，不会因为电路故障、

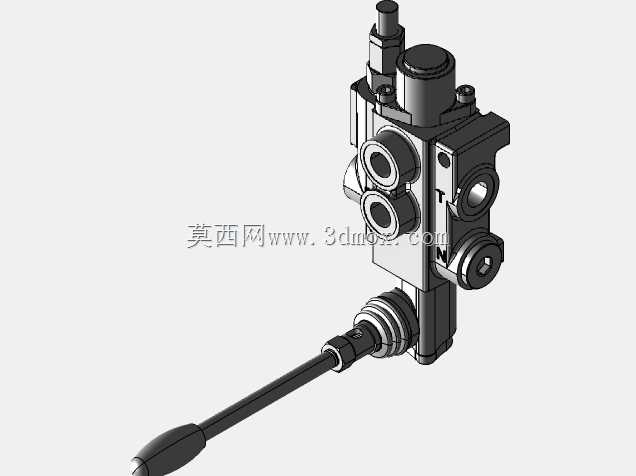

　　电压波动出现误动作，操作反馈也更直接，操作人员可以通过操作杆的位置直观判断油路当前的通断状态。从设计思路上看，这款阀采用整体式单片阀体结构，没有多联阀的拼接密封面，从根源上减少了阀体之间的泄漏点，阀体本身采用铸铁材质加工，流道通过机加工成型，流道转折处做了圆弧过渡处理，尽可能降低油液通过时的压力损失，避免小流量系统里因为阀组压损过大导致执行元件动作无力的问题。操作杆部分采用金属杆体搭配球形操作头，握持手感贴合手掌操作习惯，操作杆与阀体的衔接处设置了多层防尘密封圈，既可以阻挡外界的粉尘、泥水进入阀体内部磨损阀芯，也能避免阀体内的液压油顺着操作杆渗漏，适配户外多尘、潮湿的作业环境。接口参数上，这款阀的主油路口采用1/2规格的管螺纹，

　　控制油路口采用3/8规格的管螺纹，安装时不需要额外制作过渡接头，可以直接和对应通径的液压油管、管接头匹配，阀体本身的安装孔位采用对称布局，既可以水平安装在液压油箱侧面，也可以垂直安装在设备的操作面板附近，操作杆的摆动角度控制在正负30度范围内，预留的操作空间不需要过大，在紧凑的设备操作位里也能完成扳动操作，不会和周边的操纵杆、设备护板出现运动干涉。阀芯与阀体的配合间隙控制在微米级，配合面做了硬化处理，长期频繁扳动操作也不会出现阀芯磨损导致的内泄问题，复位结构内置在阀体内部，操作时扳动操作杆到对应位置即可保持油路通断状态，不需要额外的定位机构，简化了安装时的附件配置。在实际选型适配时，

　　需要注意这款阀的额定工作压力匹配常规中低压液压系统，不能超压使用，安装时要保证操作杆的活动范围内没有障碍物，避免操作不到位导致油路不能完全开启或者关闭，进出油口的安装要注意密封件的选型，采用对应规格的组合密封垫，避免接口处出现渗漏，日常维护时只需要定期检查操作杆处的防尘圈是否破损，不需要拆解阀体进行额外保养，整体维护成本很低。这款阀的结构设计完全围绕小流量液压系统的手动控制需求展开，没有多余的附加功能，结构简单可靠，故障点少，非常适合对成本控制严格、作业环境复杂的移动式小型液压设备使用，在建模还原这款阀的结构时，需要重点关注阀芯的行程与操作杆摆动角度的对应关系，阀体内部流道的走向要和实际加工流道一致，安装孔位的位置、接口螺纹的尺寸要严格匹配实际参数，才能保证后续做装配模拟、管路布局设计时的尺寸准确性，避免出现安装干涉、接头无法匹配的问题。
