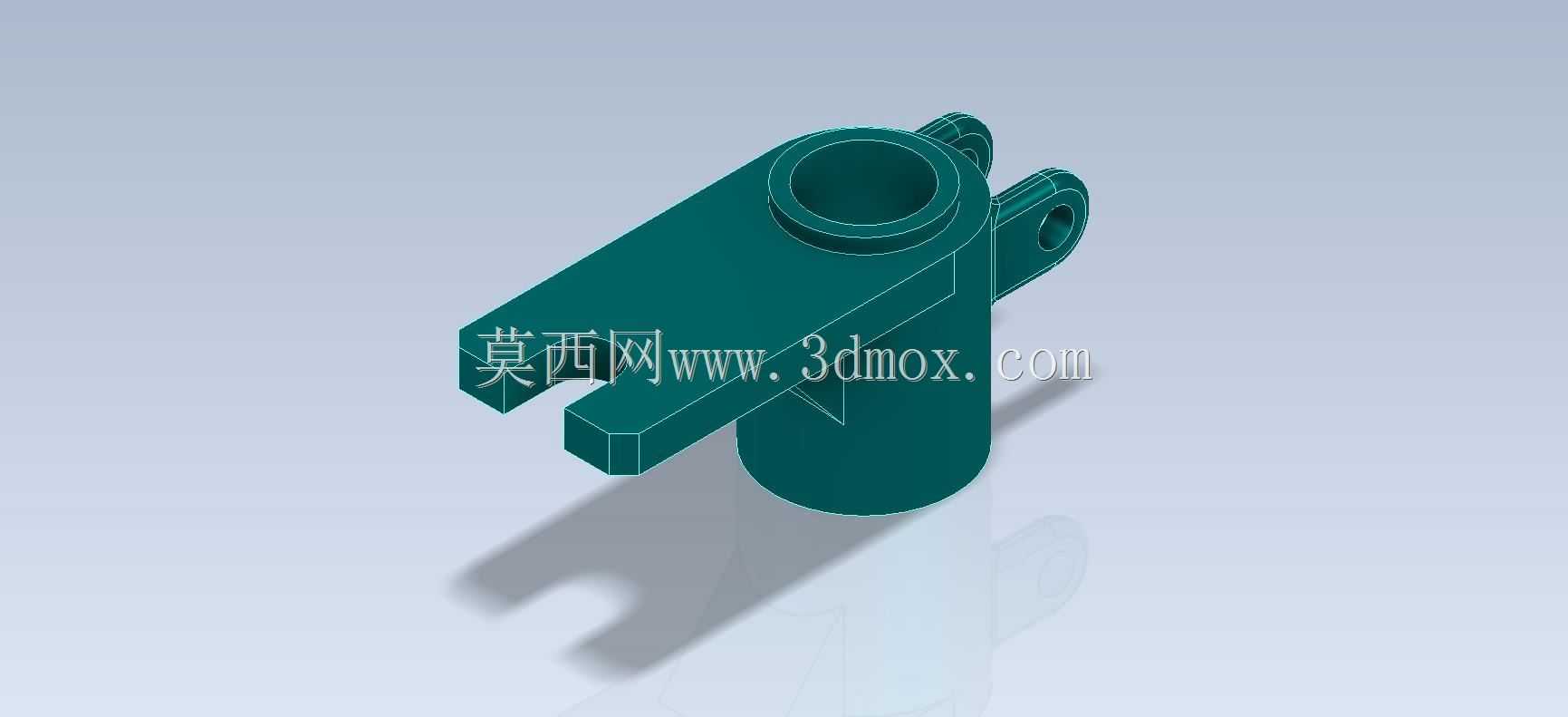

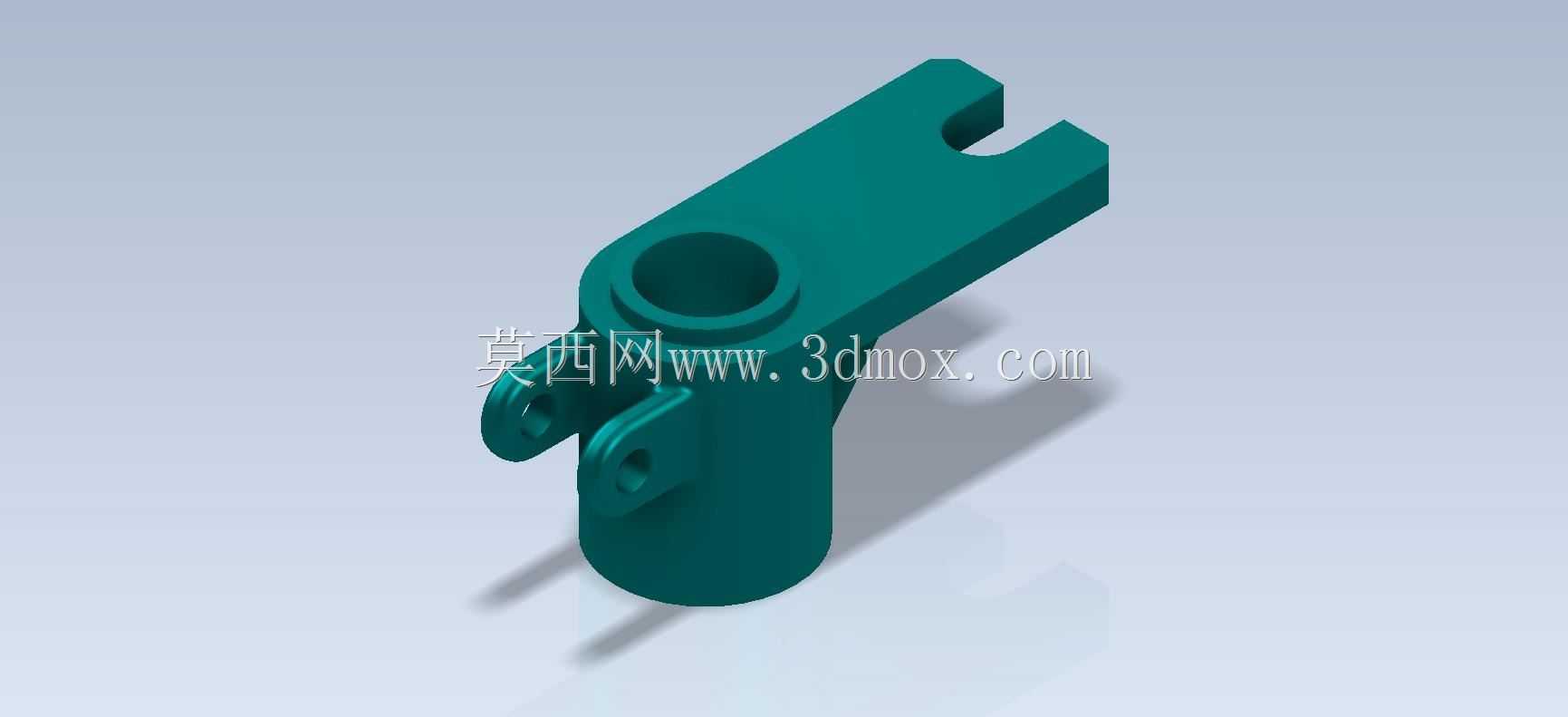

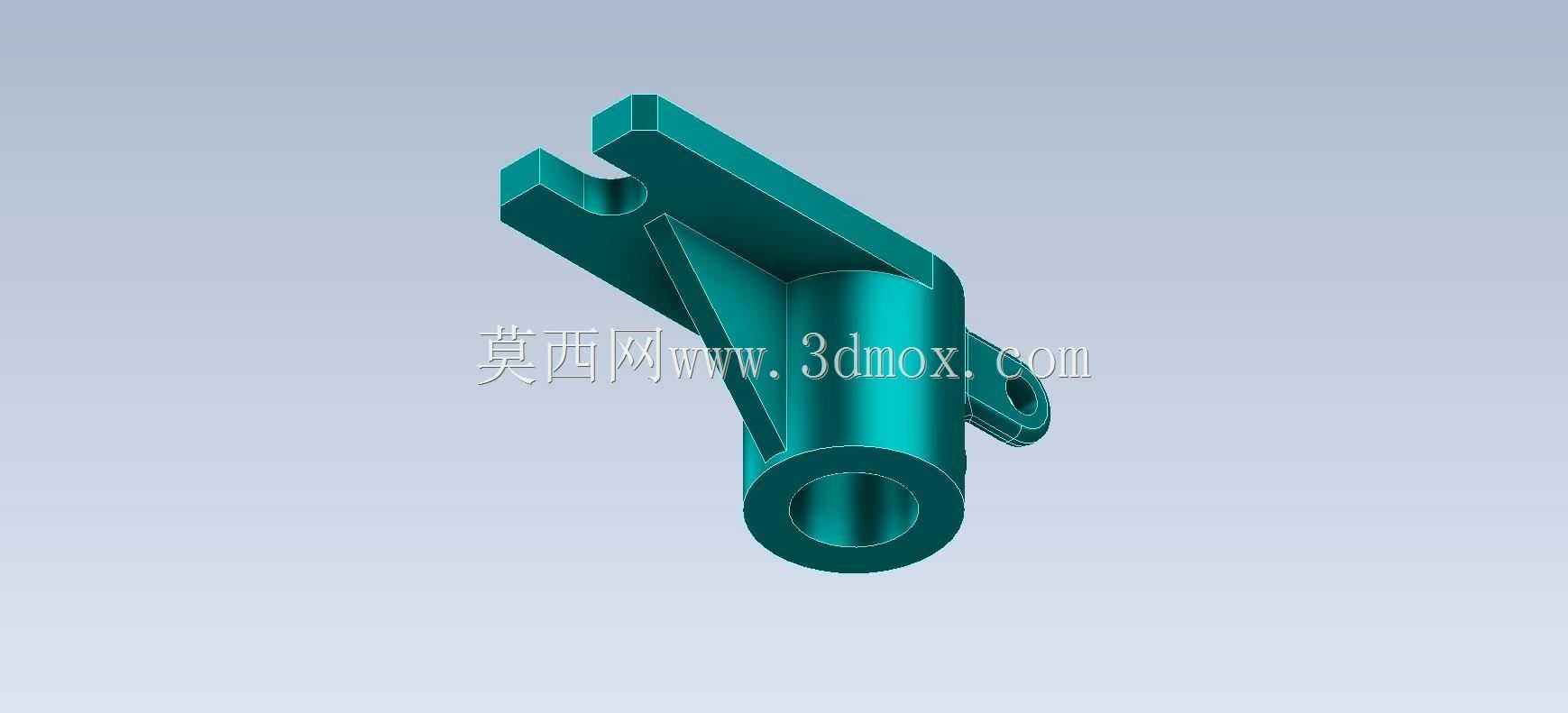

叉型带铰接座立式连接支座结构

　　这类带叉型开口与侧置铰接耳的立式支座，在轻工自动化输送线、小型专用工装夹具的动作执行端应用十分广泛，多数时候承担着直线动作与摆动动作的转接承载作用，既可以作为气缸推杆末端的摆动连接座，也能作为小型连杆机构的固定铰接支点，适配低负载、高频次往复摆动的工况场景。从结构功能来看，主体立式筒身是核心的承载基体，内部的通孔用于穿装固定轴或者导杆，既可以通过轴件实现支座自身与安装基座的固定，也能让穿过通孔的杆件完成轴向滑动，配合侧方的铰接耳实现动作的复合输出；顶部延伸出的叉型开口是典型的卡槽式连接结构，开口的宽度尺寸经过匹配设计，刚好可以嵌入对应厚度的连杆接头，通过横向穿装销轴就能完成与相邻运动构件的铰接，

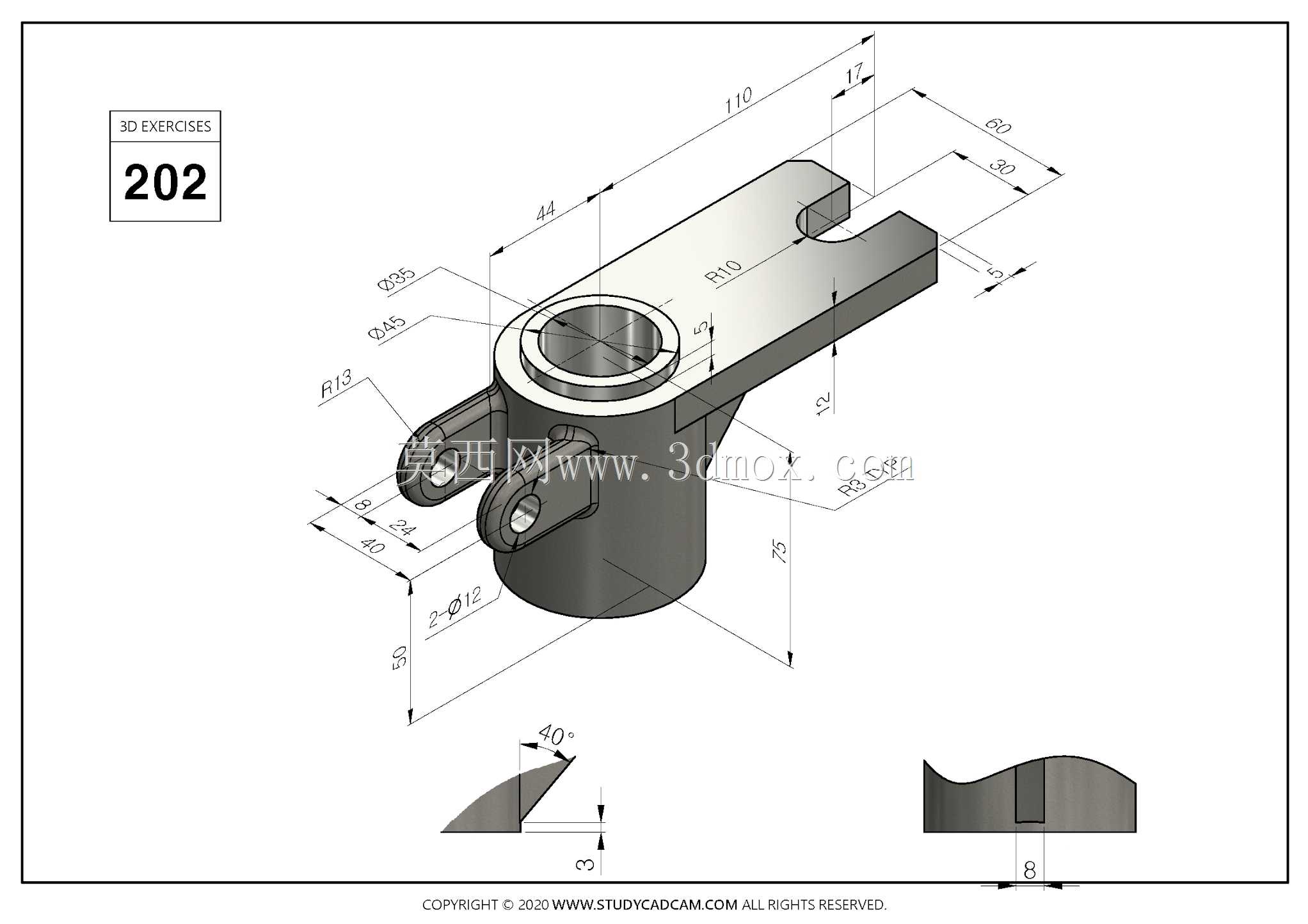

　　开口处的圆弧过渡设计能够避免销轴在摆动过程中与支座棱边发生卡滞，同时降低应力集中风险，提升交变载荷下的结构使用寿命。侧方伸出的两个带孔铰接耳是双点铰接结构，相比单耳铰接的形式，双点支撑的受力对称性更好，铰接销轴的受力状态更均匀，不会出现单侧偏载导致的销轴弯曲变形问题，铰接孔的同轴度在建模阶段就做了严格的公差预留，实际加工时可以通过一次装夹镗孔完成加工，保证两个孔的同轴度误差控制在允许范围内，避免铰接后出现转动卡涩的问题。设计过程中首先要确定的是安装边界尺寸，底部筒身的外径决定了支座在安装面上的占用空间，需要匹配安装基座的预留安装位尺寸，避免出现安装干涉；筒身内部通孔的直径要根据穿装轴件的直径做适配，通常预留H7级的间隙配合公差，

　　保证轴件穿装后既能保持定位精度，又不会出现装配过紧的问题。顶部叉型开口的槽宽要匹配对接连杆的厚度，槽的深度需要满足销轴穿装后，连杆在最大摆动角度下不会与槽底发生碰撞，通常会预留3-5mm的安全间隙；侧方铰接耳的伸出长度要根据铰接构件的摆动半径确定，避免铰接件摆动时与主体筒身发生剐蹭，铰接耳的厚度需要根据实际承载的载荷大小做强度校核，保证在额定冲击载荷下不会出现耳板断裂或者变形的问题。建模时的结构处理细节上，所有的棱边都做了圆角过渡处理，尤其是筒身与铰接耳、筒身与顶部叉型臂的连接位置，采用了大圆角平滑过渡，既可以降低铸造或者注塑加工时的应力集中，也能减少热处理过程中出现开裂的风险；筒身底部的端面做了平面度要求，

　　安装时可以与基座表面完全贴合，保证支座安装后的垂直度，避免倾斜导致的轴件磨损加剧。这类零件的材质通常根据使用场景选择，常规工况下采用45号钢调质处理即可满足强度要求，在有轻量化需求或者腐蚀环境的场景下，也可以采用6061铝合金或者工程塑料加工，不同材质下的壁厚需要做对应调整，比如塑料材质的话需要适当增加筒身和耳板的壁厚，避免受力变形。在实际装配过程中，这类支座的安装顺序通常是先将侧方铰接耳与对应驱动件完成销轴连接，再穿装筒身内部的固定轴完成支座定位，最后将顶部叉型开口与末端执行构件连接，装配时需要在铰接孔内添加润滑脂，减少销轴转动时的磨损，定期维护时只需要检查铰接销轴的磨损量和固定轴的紧固情况即可，维护成本较低。从建模练习的角度来看，这个零件涵盖了拉伸、切除、圆角、同轴孔系创建等多个基础建模特征，能够帮助初学者掌握不同特征之间的定位关系，理解机械零件中功能结构与建模顺序的对应逻辑，比如先创建主体基体再添加附属结构，先完成主要功能孔的创建再做过渡圆角，避免建模顺序错误导致的特征失败或者参数修改困难。
