带斜向支撑的立式铰接安装支座结构

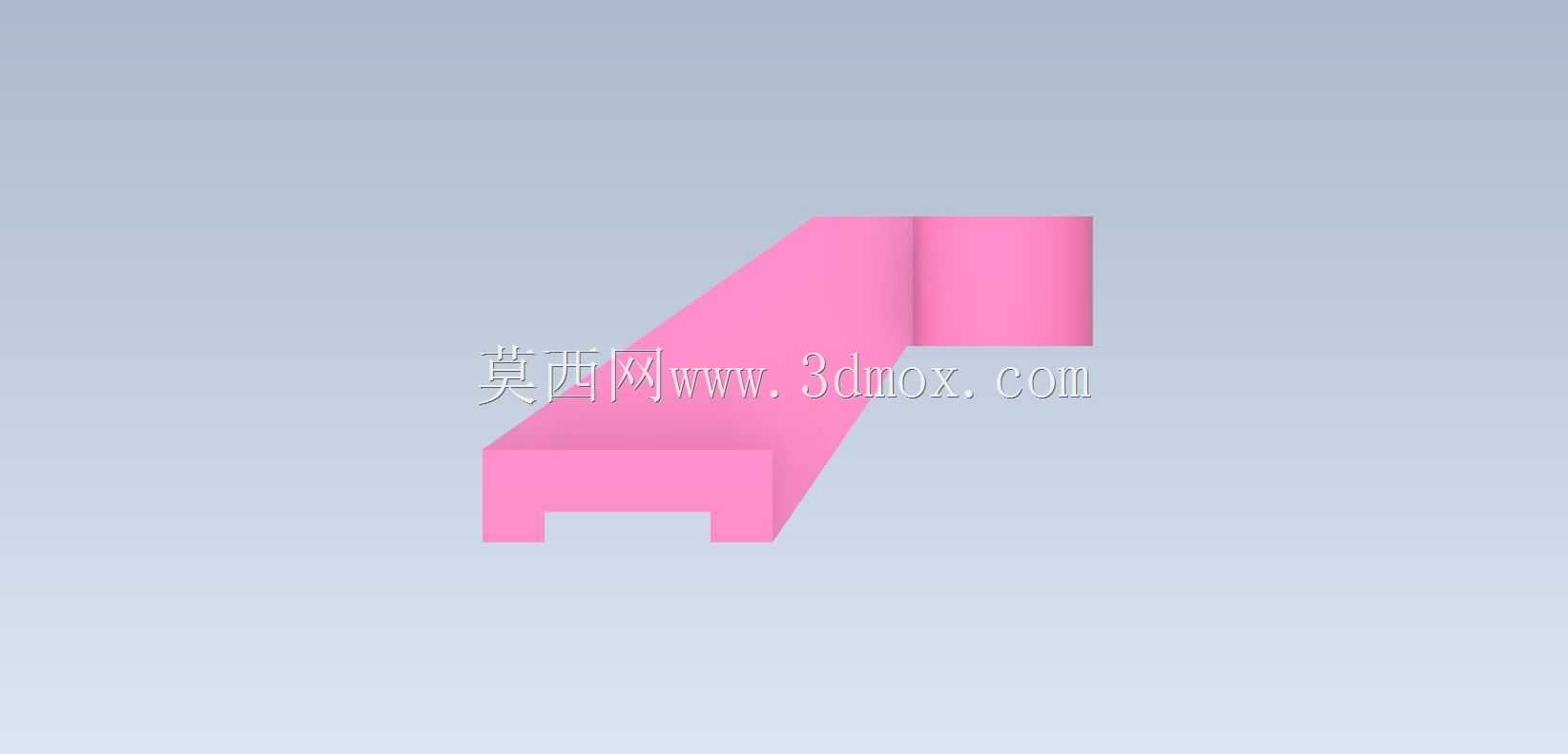

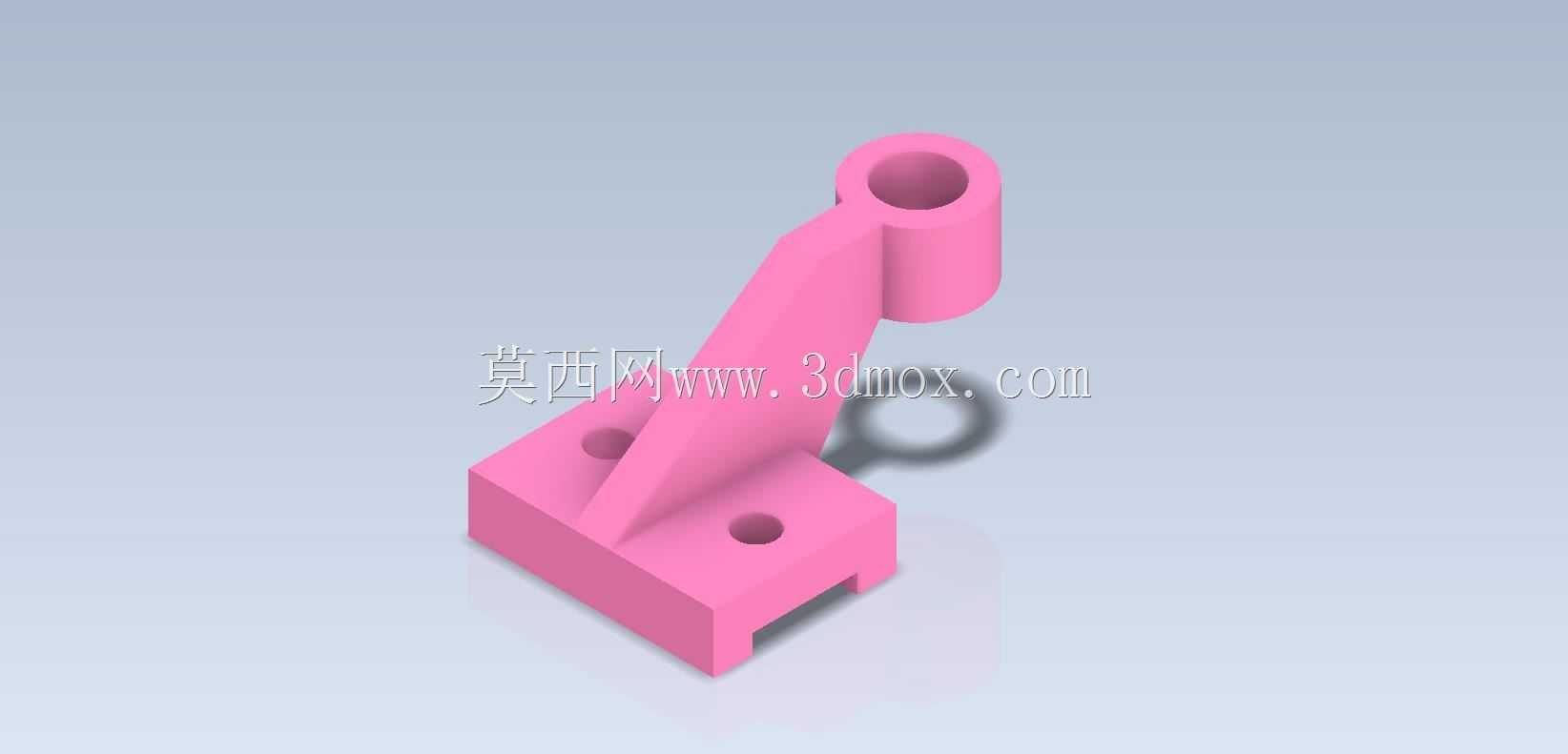

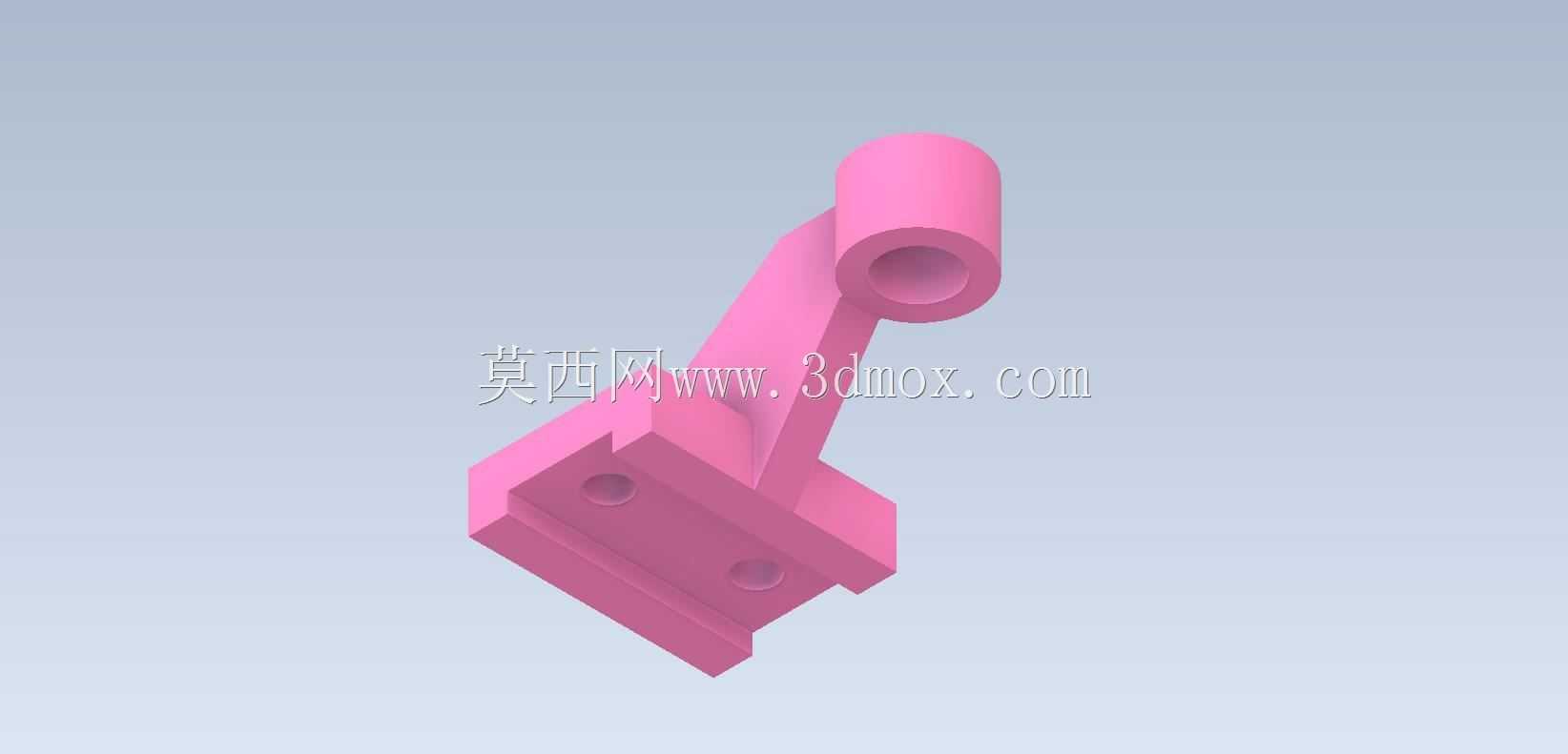

　　这类带斜向加强筋的立式铰接支座，在轻工自动化输送线、小型工装夹具定位模块、桌面级实验设备的可调支撑结构中十分常见，核心作用是为带转动副的杆件提供稳定的安装基准，同时承受杆件摆动过程中产生的径向载荷与倾覆力矩。从结构功能来看，底部的方形安装板是整个零件的承载基础，板上开设的两个通孔用于穿装内六角螺栓，可将支座整体固定在设备型材框架或者安装平台上，安装板底部预留的凹槽结构，一方面可以避开安装面的凸起焊缝或者拼接台阶，保证安装贴合度，另一方面能减少支座与安装面的接触面积，降低对安装面平面度的加工要求，在普通铣削加工的平台上就能实现稳定固定。上部的筒状铰接孔是整个零件的核心功能位，孔的内壁需要与铰接销轴或者转动衬套配合，

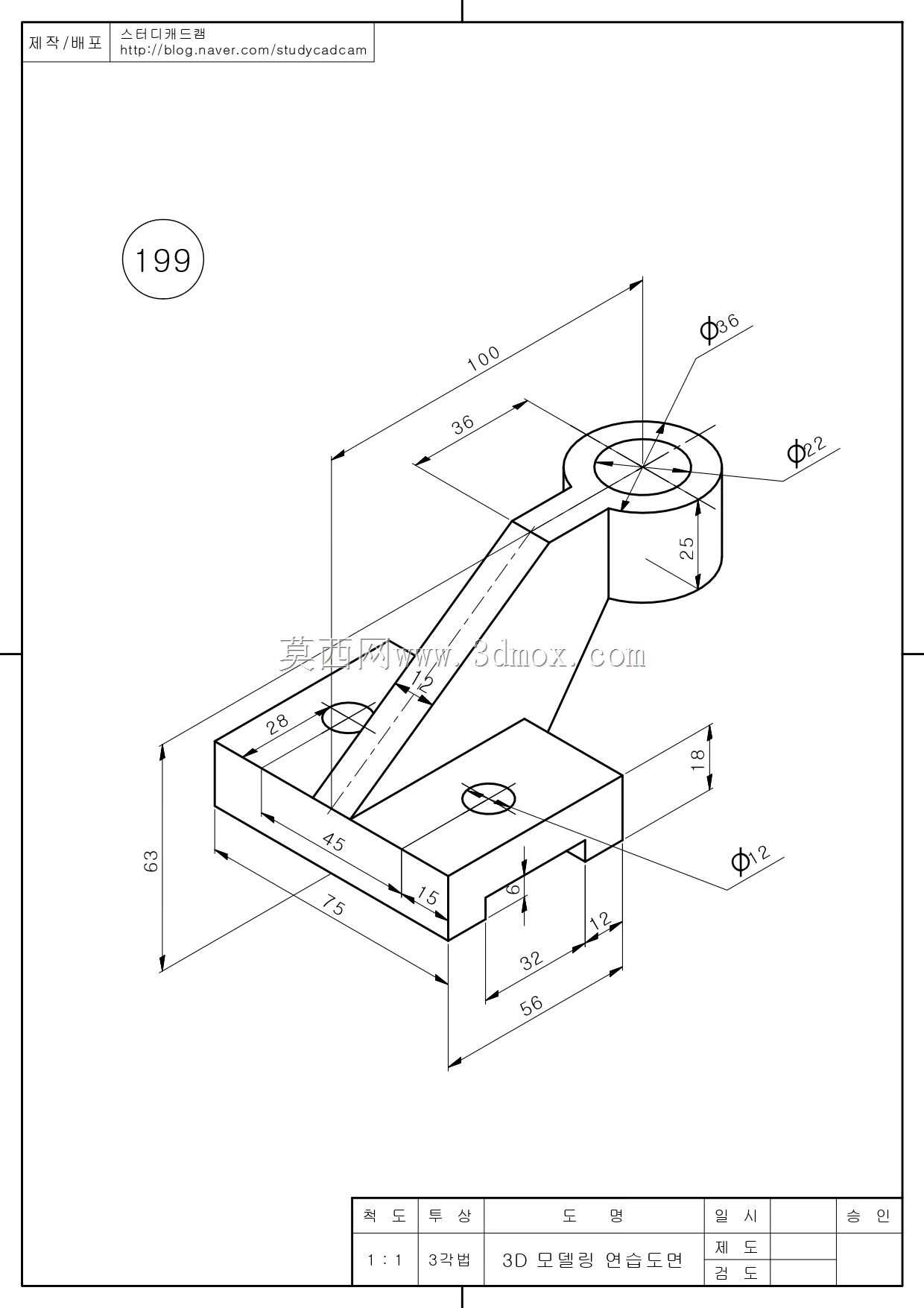

　　因此建模时需要严格保证孔的圆柱度与轴线垂直度，避免装配后出现销轴卡滞、转动不畅的问题，筒状结构的高度决定了铰接点的安装高度，直接关联配套摆动杆件的运动行程范围，设计时需要结合配套杆件的转动角度预留足够的避让空间，防止杆件摆动时与安装板或者加强筋发生运动干涉。连接安装板与上部铰接筒的斜向支撑板，是整个结构的强度核心，斜板的倾斜角度经过受力优化，刚好沿着支座受载时的主应力方向布置，能够在不额外增加零件整体重量的前提下，大幅提升结构的抗弯曲、抗扭转刚度，相比直板式的竖撑结构，这种斜撑结构能有效降低应力集中系数，在承受周期性摆动载荷时不容易出现疲劳断裂问题。从安装边界来看，这类支座的整体外轮廓尺寸偏小，适合在空间紧凑的设备内部布置，

　　安装时需要注意铰接孔的轴线方向要与配套杆件的转动平面保持垂直，两个安装孔的中心距需要与安装平台上的预设螺纹孔位完全匹配，装配前需要清理安装板结合面的毛刺与杂物，保证螺栓锁紧后支座不会出现偏移。建模过程中需要重点关注几个工艺细节：斜支撑板与安装板、上部筒身的连接处需要设置合理的铸造圆角或者加工圆角，避免直角连接处出现应力集中；铰接孔的两端可以根据装配需求设置倒角，方便销轴或者衬套的压装；安装板上的通孔需要根据所选螺栓的规格预留足够的间隙，避免加工误差导致螺栓无法穿装。这类结构虽然形态简单，但涵盖了机械支撑类零件设计的核心逻辑：即先明确功能位的位置与尺寸要求，再通过加强结构优化受力路径，最后结合安装场景调整底座的连接形式，

　　是机械结构设计入门阶段非常典型的练习案例，能够帮助设计者快速掌握从功能需求到三维结构落地的完整设计思路，理解工艺性、强度、安装便利性三者之间的平衡逻辑。在实际应用场景中，这类支座还可以根据载荷大小调整壁厚、加强筋厚度以及铰接孔的直径，当用于重载场景时，可以在斜撑两侧增加辅助筋板，或者将安装板的通孔改为沉孔结构，让螺栓头沉入板内，避免螺栓头外露影响其他部件的运动；当用于轻载的桌面实验设备时，可以适当减小壁厚，采用3D打印的方式快速制作原型，验证结构的运动逻辑后再进行金属件的加工。
