机械传动连接叉形连杆结构练习构件

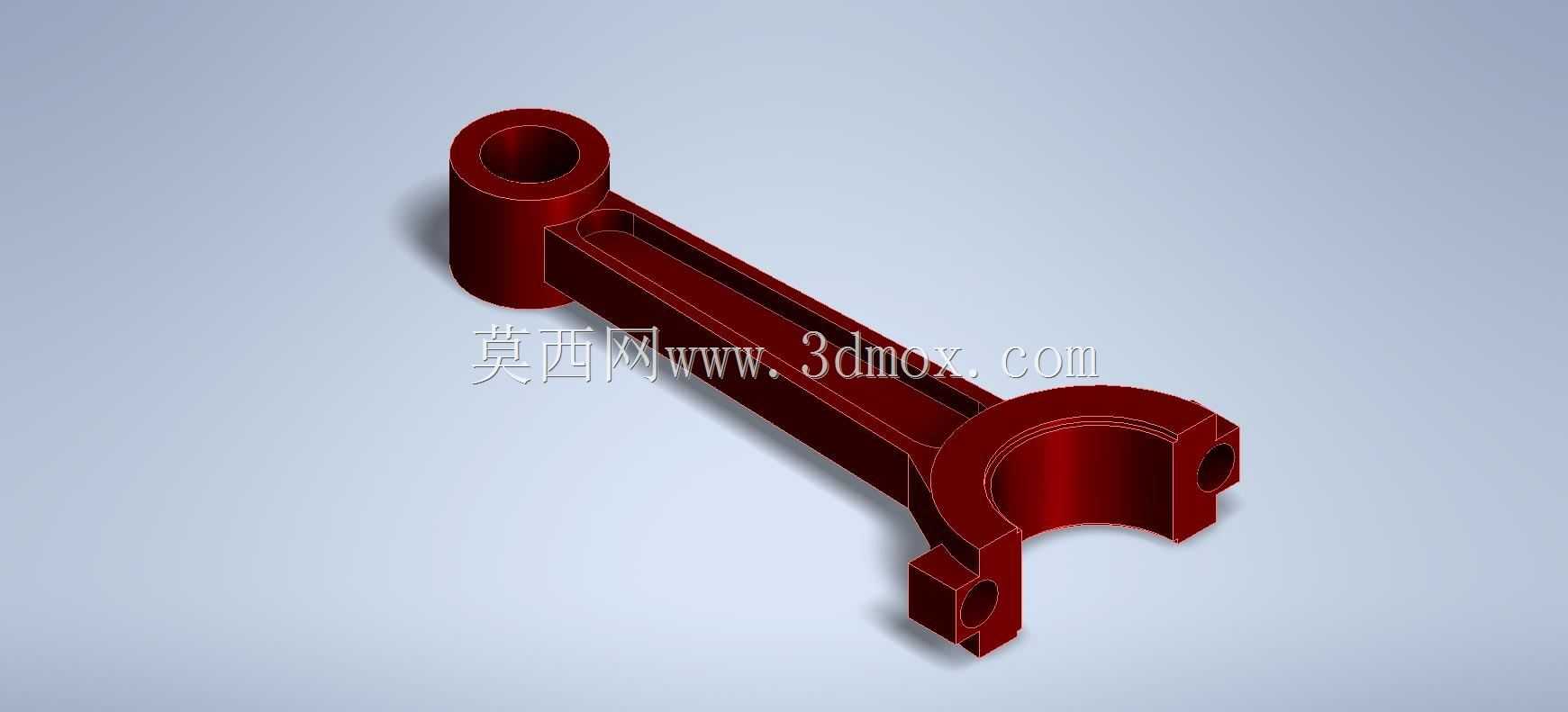

　　该构件属于机械传动系统中的典型连杆类连接件，整体采用长杆身搭配两端功能端的结构布局，一端为带通孔的圆柱筒状铰接端，另一端为开口叉形结构，叉形端下方还集成了带孔的凸台安装位，主要用于需要实现往复动力传递、铰接联动的机械结构中，常见于小型内燃机配气机构、轻工机械的往复运动单元、自动化设备的连杆传动模组等场景，承担动力传导、运动轨迹约束、部件间铰接联动的核心作用。从功能特性来看，该构件的圆柱筒端可通过销轴与固定支座或动力输入件铰接，实现绕销轴的定轴转动，长杆身作为力的传导载体，截面采用带加强筋的槽型结构，在保证整体抗弯、抗扭刚度的前提下，尽可能降低构件自身重量，减少运动过程中的惯性负载，适配中低速往复运动的工况需求。

　　另一端的开口叉形结构可卡接配套的摆臂或滑块部件，通过叉臂上的同轴通孔穿装销轴实现铰接，下方的凸台安装位可用于加装限位块、复位弹簧座或者行程触发挡片，拓展构件的功能适配性，满足不同安装场景下的附加功能需求。设计过程中，首先需要明确构件的运动行程与受力边界，根据传动系统的负载要求计算杆身的最小截面尺寸，确定两端铰接孔的直径公差与配合等级，通常铰接孔采用H7级公差，保证销轴装配后既无过大旷量，又能灵活转动无卡滞。杆身与两端功能端的过渡位置采用大圆角过渡，避免应力集中导致的疲劳断裂，尤其是叉形结构的开口根部，是整个构件的应力集中高发区，设计时特意加大了根部的圆角半径，同时在叉臂外侧增加了局部加厚结构，提升叉臂的抗变形能力，

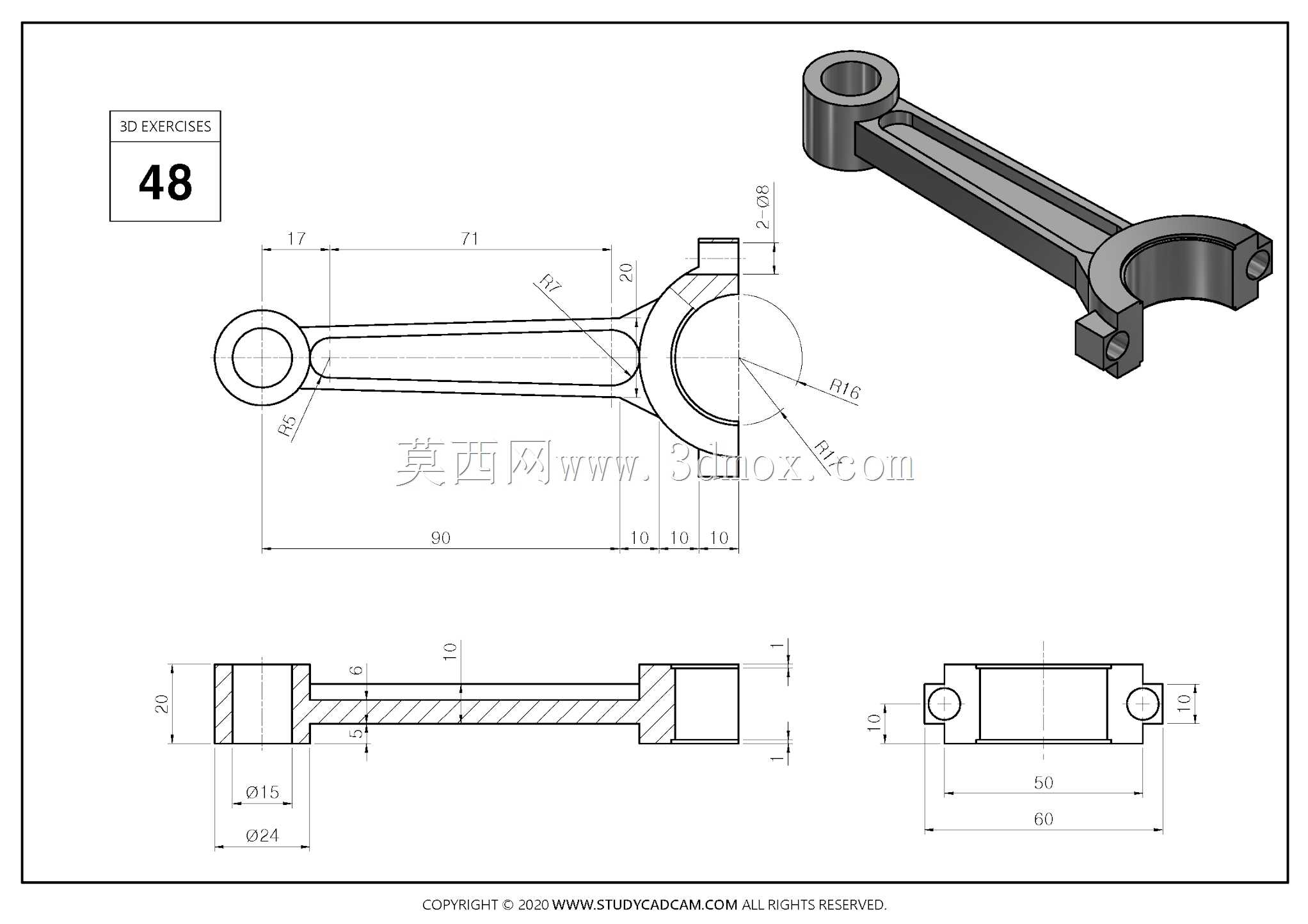

　　避免长期受交变载荷作用出现叉臂外张变形。从安装边界来看，圆柱筒端的外径决定了铰接位的最小安装空间，安装时需要预留至少2mm的周边间隙，避免运动过程中与相邻部件发生干涉；叉形端的开口宽度需要与配套连接件的厚度匹配，装配后两侧的间隙控制在0.1-0.3mm之间，既保证铰接转动的灵活性，又避免横向窜动量过大影响传动精度。杆身的长度尺寸直接决定了传动机构的行程范围，建模时需要严格控制两端铰接孔的中心距公差，通常中心距公差控制在±0.05mm以内，保证传动比与运动轨迹符合设计预期。整个构件的建模过程遵循从基础草图到特征叠加的逻辑，首先绘制杆身的纵向截面草图，通过拉伸生成基础杆身实体，再分别对两端的圆柱筒、叉形结构、下方凸台进行特征创建，

　　最后对所有锐边进行倒圆角处理，完成细节结构的优化。这类构件作为机械设计入门阶段的典型练习案例，涵盖了拉伸、切除、圆角、镜像等常用建模特征的操作，同时需要兼顾结构力学、公差配合、安装干涉校验等实际工程要点，能够帮助初学者建立从功能需求到结构设计再到建模实现的完整设计思维，理解传动连接件在实际设备中的设计逻辑与工程约束，避免出现仅关注外形而忽略实际安装、受力需求的设计问题。在实际应用中，这类连杆构件通常采用45号钢或者铝合金材质加工，钢制构件需要进行调质处理提升综合力学性能，铝合金构件则多用于负载较小、对轻量化要求较高的场景，加工完成后需要对铰接孔进行铰孔处理，保证孔的圆柱度与表面粗糙度，降低铰接转动时的磨损，延长构件的使用寿命。
