阶梯轴类带六角端头细长传动杆件

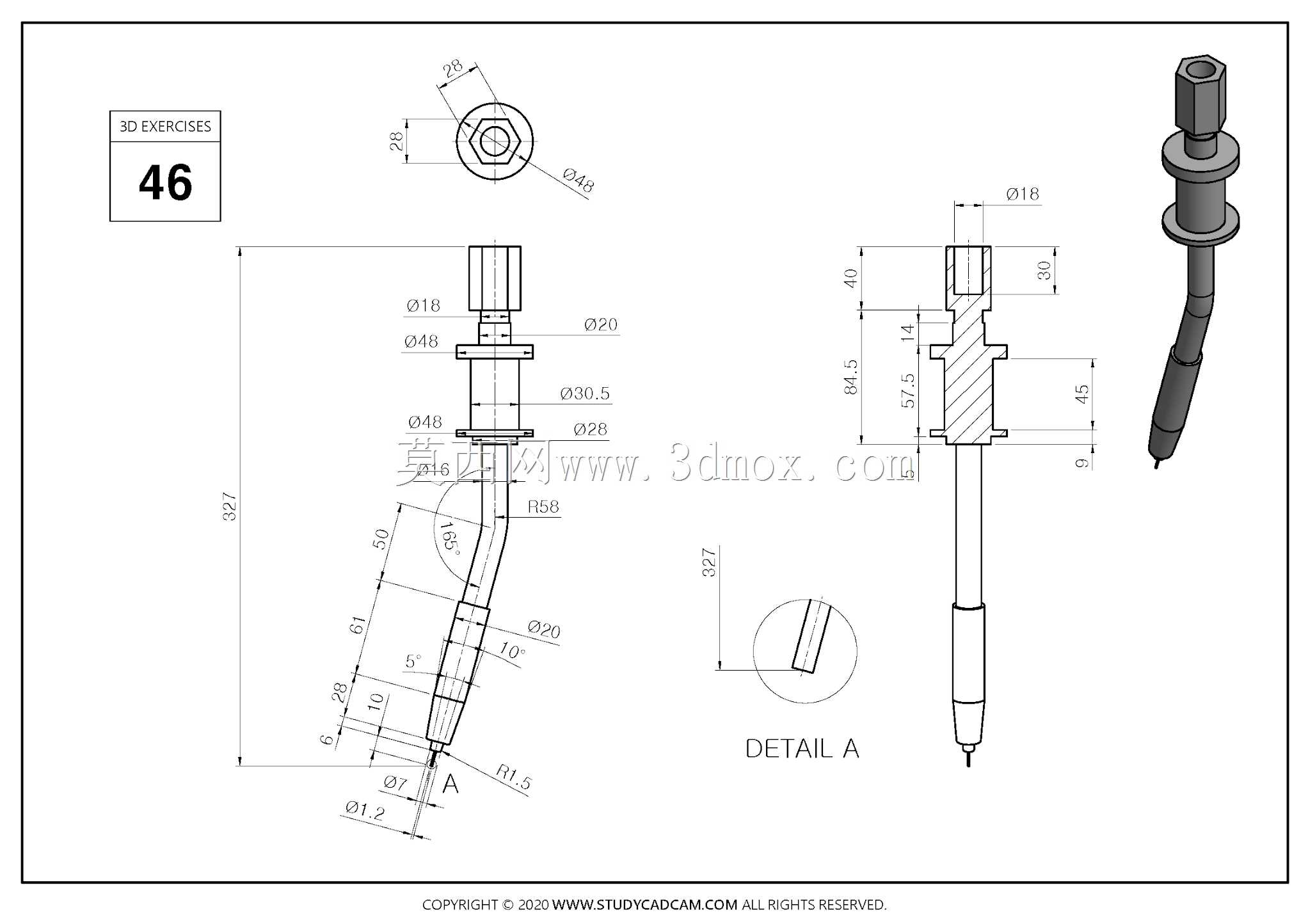

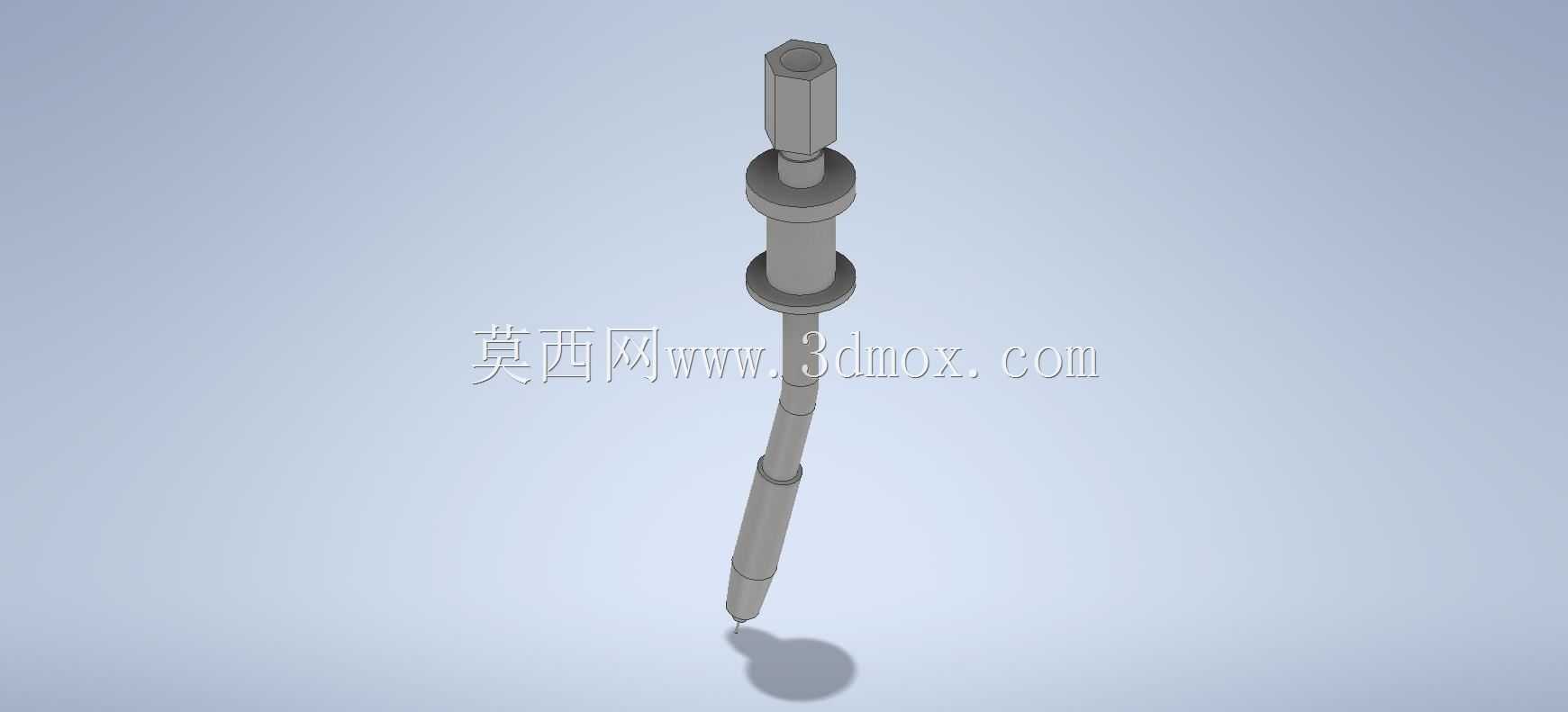

　　这类带六角端头的细长阶梯轴杆件，在小型精密传动场景中应用十分广泛，常见于小型进给机构、精密调节装置、手持式扭力工具的内部传动链路，也可作为小型检测设备的探针传动支撑件使用。从结构来看，顶端的六角端头是核心的扭矩输入接口，采用标准外六角构型，能够与通用套筒、六角扳手直接配合，在装配或手动调节环节无需额外定制工装，大幅提升装配与调试的便捷性，六角段的长度经过匹配设计，既能够保证扭矩传递时的咬合深度，避免打滑脱开，又不会占用过多轴向安装空间。六角段下方依次设置了多组不同直径的轴肩结构，这些轴肩并非随意设置，每一段的直径差都对应着安装时的定位需求：靠近六角端的第一组大直径轴肩，主要承担轴向限位作用，装配时可抵靠在安装基座的端面，

　　限制杆件向扭矩输入端的窜动，保证传动位置的精度；后续的阶梯段则分别对应不同的轴承、衬套安装位，不同直径的设计能够适配不同规格的滑动衬套或微型滚动轴承，让杆件在高速往复运动或旋转运动时保持稳定的径向支撑，避免细长轴因长径比过大出现挠曲变形。杆件的中后段为等径直杆段，这部分是传动行程的主要覆盖区域，表面粗糙度要求较高，在实际加工中需要经过外圆磨工序处理，保证与导向套之间的配合间隙控制在合理范围，既能够顺畅滑动，又不会因间隙过大出现径向晃动，影响末端的动作精度。最末端的锥状尖头结构，是功能输出端，在不同应用场景下可承担不同作用：作为调节杆件使用时，尖头可抵靠在被调节零件的V型定位槽内，实现精准的位置微调；作为探针类部件使用时，

　　尖头可直接接触被测工件表面，将位移量通过杆身传递到后端的传感元件；作为紧固类杆件使用时，尖头可嵌入预制的定位坑内，防止杆件在受振环境下出现松动回转。从设计思路来看，这类杆件的长径比控制是核心难点，设计时需要结合实际工况的受力情况核算轴的挠度，若应用在旋转传动场景，需要将工作转速控制在一阶临界转速以下，避免出现共振；若应用在往复直线运动场景，则需要合理分布支撑点的位置，将两个支撑点分别设置在靠近两端受力点的位置，缩短悬空段的长度，提升整体刚性。安装边界方面，这类杆件的轴向安装尺寸需要结合各阶梯段的长度累加计算，预留出足够的行程空间，六角端头的对边尺寸需要匹配操作工具或驱动套的规格，各轴肩的直径公差需要根据配合性质选择：

　　与轴承内圈配合的轴段采用基孔制过渡配合，与导向套配合的滑动段采用间隙配合，轴向定位的轴肩端面需要保证与轴线的垂直度，避免装配后出现轴偏斜导致的卡滞问题。在实际选型应用中，这类杆件的材质通常根据使用场景选择，常规工况下采用45号钢调质处理即可满足强度与耐磨性要求，若应用在腐蚀环境或要求无磁的场景，则可更换为304不锈钢材质，若需要更高的表面硬度以提升耐磨寿命，可对配合段进行高频淬火处理，表面硬度达到HRC45-50即可显著延长使用寿命。这类杆件虽然结构看似简单，但每一段的直径、长度、倒角设计都直接影响最终的使用效果，比如各阶梯段之间的过渡倒角，若倒角过小会导致装配时零件难以套入，甚至刮伤配合件的内孔表面，若倒角过大则会减小轴肩的定位接触面积，影响轴向定位的可靠性；末端尖头的锥角也需要根据用途调整，作为定位使用时锥角通常设计为60度，保证定位的对中性，作为穿刺或顶紧使用时可适当减小锥角，提升尖端的压强。
