叉形带孔立式连接支撑构件

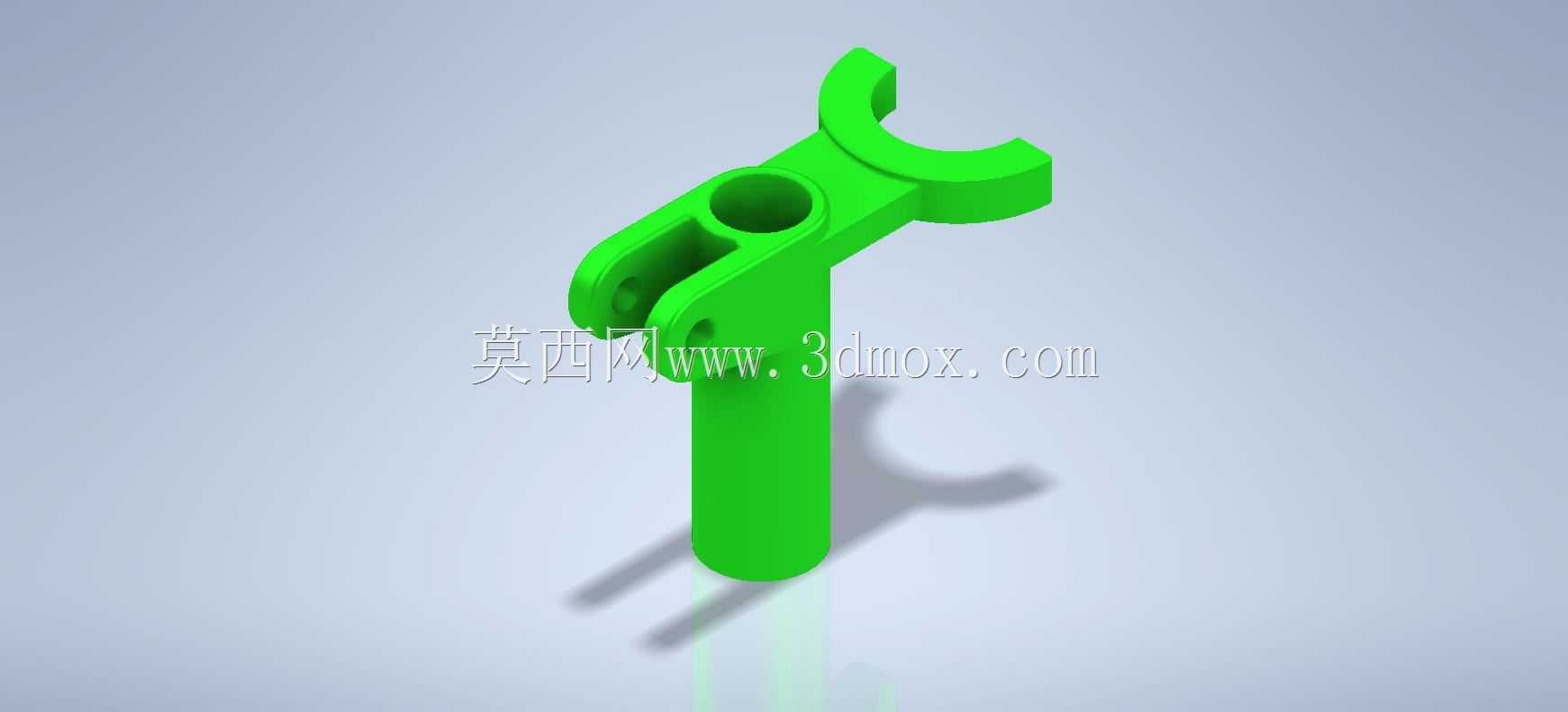

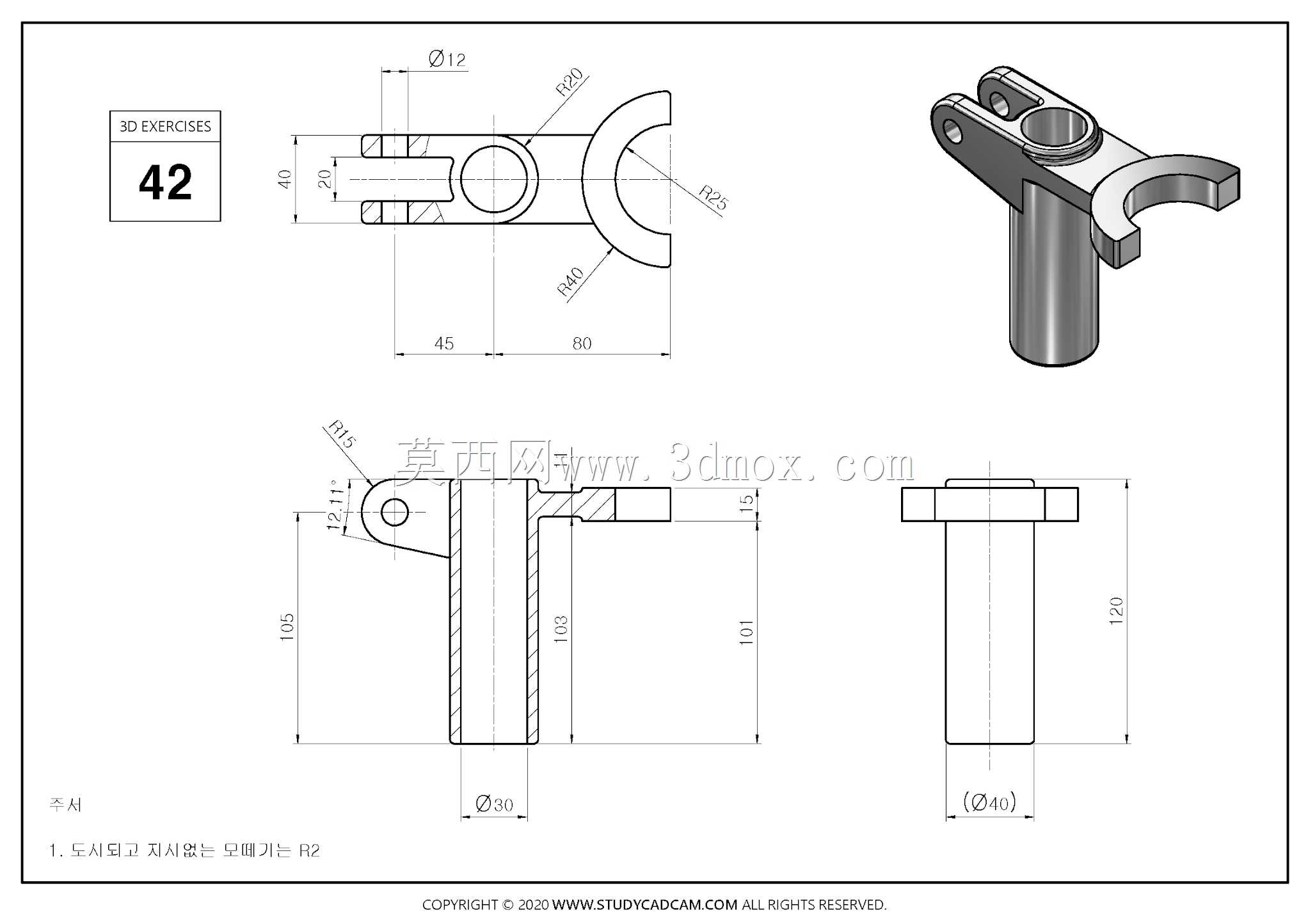

　　这类叉形立式支撑构件，在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛，很多时候承担着杆件铰接支撑、拨叉动作传递的核心作用，别看结构不算复杂，实际设计时要考量的边界条件一点不少。先从实际安装场景说，这类零件大多是通过下端的圆柱杆身插入对应安装基座的预制孔内，靠孔轴的过渡配合实现初步定位，部分工况下还会在杆身对应位置加工销孔，穿入圆柱销完成周向防转，避免工作过程中构件受侧向力发生偏转，影响末端执行件的动作精度。上端的叉形开口结构，主要是用来配套铰接对应的动作杆件，比如小型摆杆、联动拨叉这类零件，开口的圆弧面需要和配套铰接件的圆柱面做间隙配合，保证铰接转动时没有卡滞，同时开口的两个侧壁厚度要经过受力校核，

　　避免长期受交变载荷出现侧壁开裂、形变超差的问题。构件中部的横向通孔，是用来穿入铰接销轴的，设计这个孔的时候，不仅要保证孔的同轴度公差，还要考虑销轴装配后的防脱结构，比如孔端加工卡簧槽配套轴用挡圈，或者设计成螺纹孔配合紧定螺钉锁定销轴位置，防止设备运行过程中销轴窜动脱落引发故障。从结构设计思路来看，这类零件优先采用一体注塑或者粉末冶金成型的工艺方案，整体没有多余的冗余结构，竖直杆身的长度需要匹配安装基座到铰接动作位的距离，过长会导致杆身受力时挠曲变形量超标，过短则会导致铰接件和安装基座发生运动干涉，实际建模时需要先捋清整个动作链路的运动行程，预留足够的安全间隙。叉形开口的开口尺寸要比配套铰接件的厚度大0.2-0.5mm，

　　既保证铰接转动的顺畅度，又不会因为间隙过大导致动作传递出现空程，影响整个机构的响应精度。中部的铰接孔位置也不是随意设定的，要结合整个连杆机构的传动比来确定孔中心到竖直杆身轴线的距离，这个偏心距直接决定了拨动力矩的大小，偏心距过大会导致驱动端需要输出更大的力矩，过小则会让铰接件的摆动角度达不到设计要求。另外零件的所有棱边都要做0.3-0.5mm的倒角处理，一方面是去除加工毛刺避免装配时划伤操作人员，另一方面也能减少应力集中，提升零件的疲劳强度，尤其是叉形开口的根部位置，要设计合理的圆角过渡，不能做成直角结构，否则长期受交变载荷时很容易在应力集中位置出现断裂。从安装边界来看，竖直杆身的外径公差一般取h7级别，

　　和安装基座的H7孔形成间隙配合，装配时可以涂抹少量润滑脂方便压装，同时也能起到一定的防锈作用；上端叉形开口的外圆弧半径要小于周边构件的避让空间半径，保证构件随铰接件摆动时不会和周边的固定结构发生碰撞。很多初学者在练习这类零件建模时，容易忽略结构的工艺性，比如把叉形侧壁设计得过薄，或者铰接孔的位置没有考虑拔模斜度，导致后续出工程图或者做工艺分析时出现不符合生产实际的问题，实际上这类支撑连接件的设计，核心是在满足受力和动作要求的前提下，尽可能简化结构，降低加工成本，同时保证装配和维护的便捷性，不需要做多余的装饰性结构，所有的结构特征都要服务于功能需求。比如竖直杆身的末端要做小角度的倒角，方便插入安装孔的时候快速对位，中部铰接孔的两端也要做倒角，方便销轴顺利穿入，这些细节虽然不影响零件的核心功能，但却是实际生产装配中必须考虑的工程细节，也是区分建模练习和实际工业设计的关键所在。在实际工况中，这类零件如果用在有粉尘或者少量切削液的环境里，还会在铰接孔位置设计简易的储油槽，储存少量润滑脂，延长铰接副的使用寿命，减少日常维护的频次，不过如果是用在低速轻载的教学演示设备或者简易工装里，就可以省略这类附加结构，进一步简化加工流程，降低制造成本。
