叉形铰接连接座机械结构设计

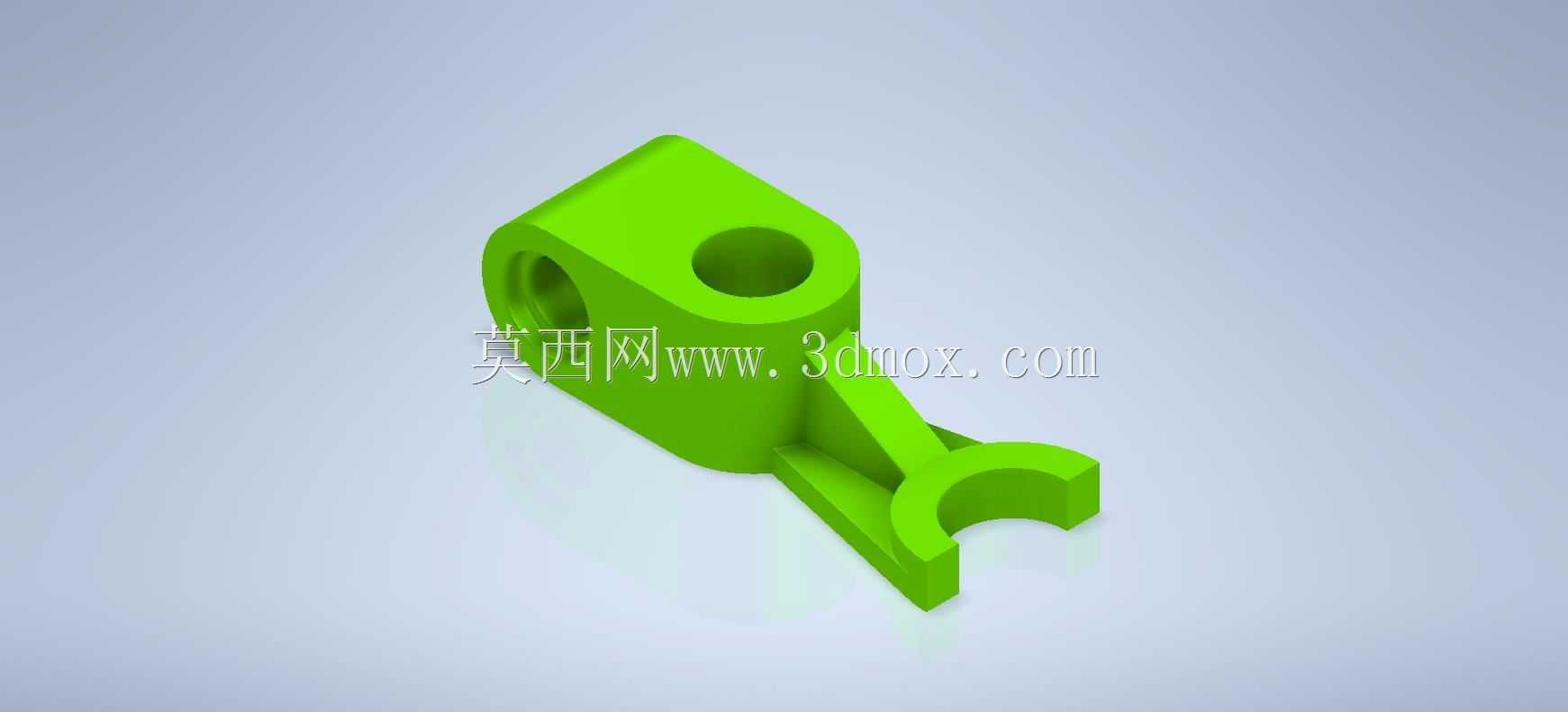

　　这类叉形铰接连接座在轻工自动化输送线、小型工装夹具的连杆传动机构中十分常见，主要承担相邻运动构件之间的铰接传动、载荷传递功能，是实现构件间相对摆动、转动动作的核心连接载体。从结构细节来看，零件主体为带垂直贯通孔的方块基座，该孔用于穿装铰接销轴，可与固定端的支座形成转动副，孔的内壁设计有均匀的壁厚，既保证销轴装配后的同轴度，也能承受径向载荷作用下的挤压应力，避免长期往复摆动出现孔壁磨损变形。基座侧方延伸出带加强筋的斜向支撑臂，臂体末端为开口叉形结构，叉口的圆弧面与待连接的杆类零件外圆匹配，可通过销轴、锁紧件将活动杆件与基座连为一体，加强筋沿臂体受力方向布置，从基座侧壁一直延伸到叉形结构的根部，大幅提升斜臂的抗弯、抗扭刚度，避免机构在承受推拉载荷时臂体出现断裂或形变。

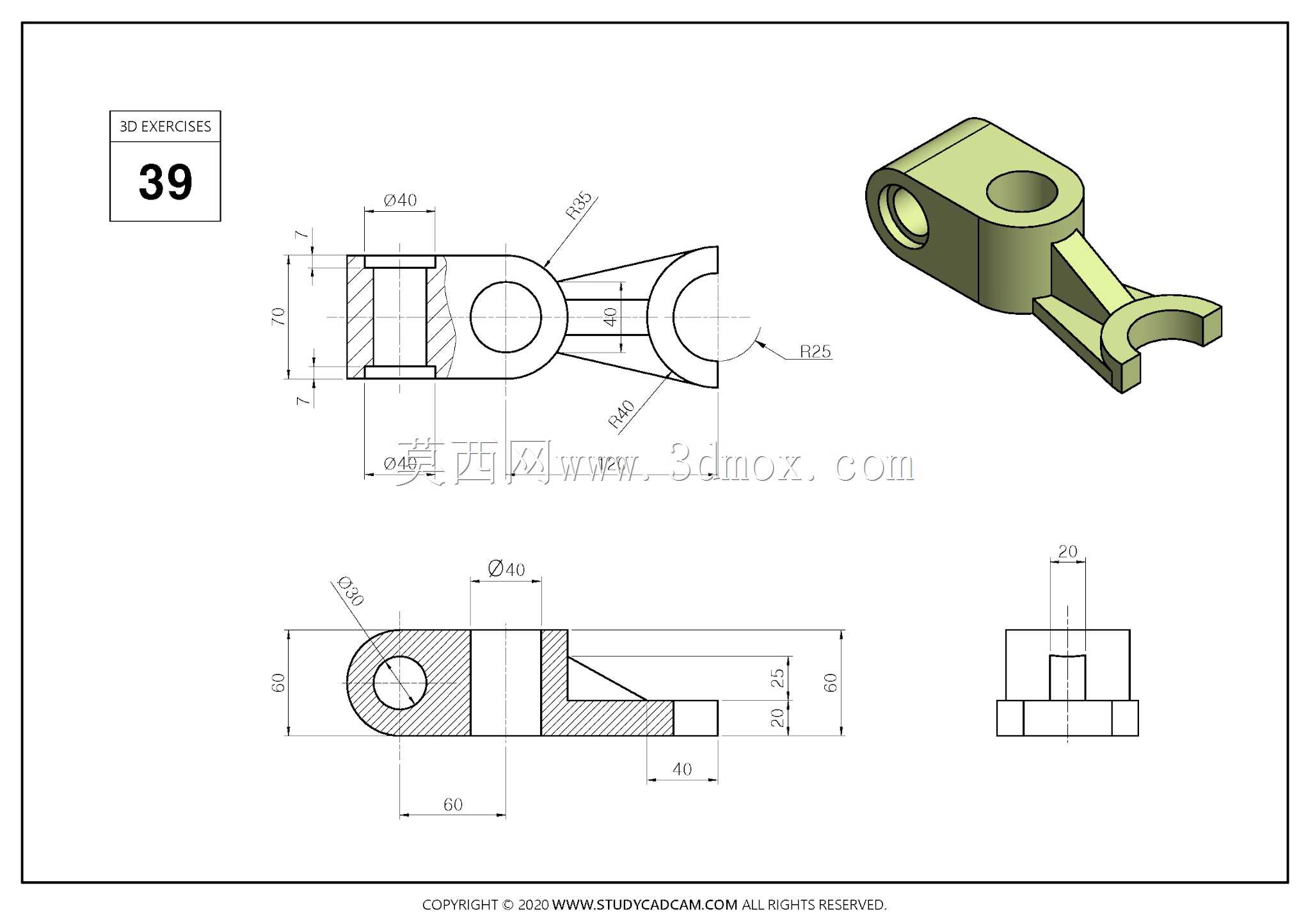

　　从设计逻辑上看，建模时优先确定两个铰接孔的中心距参数，这是决定整个连杆机构运动行程的核心尺寸，中心距偏差过大会导致机构运动卡滞、传动精度不足，甚至出现运动干涉。基座的外形尺寸需要匹配安装空间的边界，垂直孔的孔径要适配常用标准销轴的直径规格，孔的两端可根据装配需求设计倒角，方便销轴快速导入装配，也能去除加工后的锐边避免划伤操作人员。叉形开口的宽度要略大于待连接杆件的厚度，预留0.1-0.2mm的装配间隙，保证杆件在叉口内摆动时不会出现卡滞，同时叉口的圆弧半径要与杆件外圆半径保持一致，增大接触面积，降低局部接触应力，减少长期运动后的磨损量。零件的所有棱边都做了小圆角过渡处理，一方面是消除加工应力集中，提升零件的抗疲劳强度，另一方面也能避免热处理过程中出现应力开裂的问题。

　　在实际应用场景中，这类零件常被用在小型气动夹具的摆臂传动、包装设备的料仓启闭机构、非标设备的连杆锁紧单元中，工作时主要承受周期性的推拉载荷与小幅摆动的摩擦载荷，因此选材多采用45号钢或铝合金，根据载荷大小选择调质或阳极氧化的表面处理方式，保证零件的强度与耐磨性能。安装时，基座端的垂直孔通过销轴固定在设备的固定支架上，叉形端连接驱动气缸的活塞杆或者活动摆杆，当驱动件动作时，连接座会绕基座端的销轴做定轴摆动，带动末端连接的执行构件完成预设的开合、摆动动作。设计时需要提前校核斜臂的截面抗弯模量，根据机构的最大输出推力计算臂体的最大应力，确保应力值低于材料的许用应力，同时要验算两个铰接点的配合公差，基座孔与固定销轴采用H7/h6的间隙配合，叉口与活动杆件的连接采用H8/f7的间隙配合，既保证运动的灵活性，又不会出现过大的配合间隙导致传动精度下降。

　　从建模实操的角度，这类零件适合采用基础特征叠加的建模思路，先通过拉伸命令做出主体方块与斜臂的基本轮廓，再通过拉伸切除做出两个铰接孔与叉形开口，之后添加加强筋特征，最后完成圆角、倒角的细节处理。建模过程中要注意特征的先后顺序，圆角特征尽量放在建模的最后步骤，避免过早添加圆角导致后续特征的草图参考丢失，同时所有的尺寸都要关联到核心的设计基准，也就是两个铰接孔的中心轴线，方便后续修改参数时整个模型可以同步更新，减少改型设计的工作量。另外需要注意，叉形结构的开口处要避免应力集中的尖角设计，开口根部要做足够大的圆角过渡，防止零件在承受冲击载荷时从根部断裂，基座的底面可以根据安装需求设计成平面或者带定位止口的结构，提升安装时的定位精度，减少装配调整的时间。
