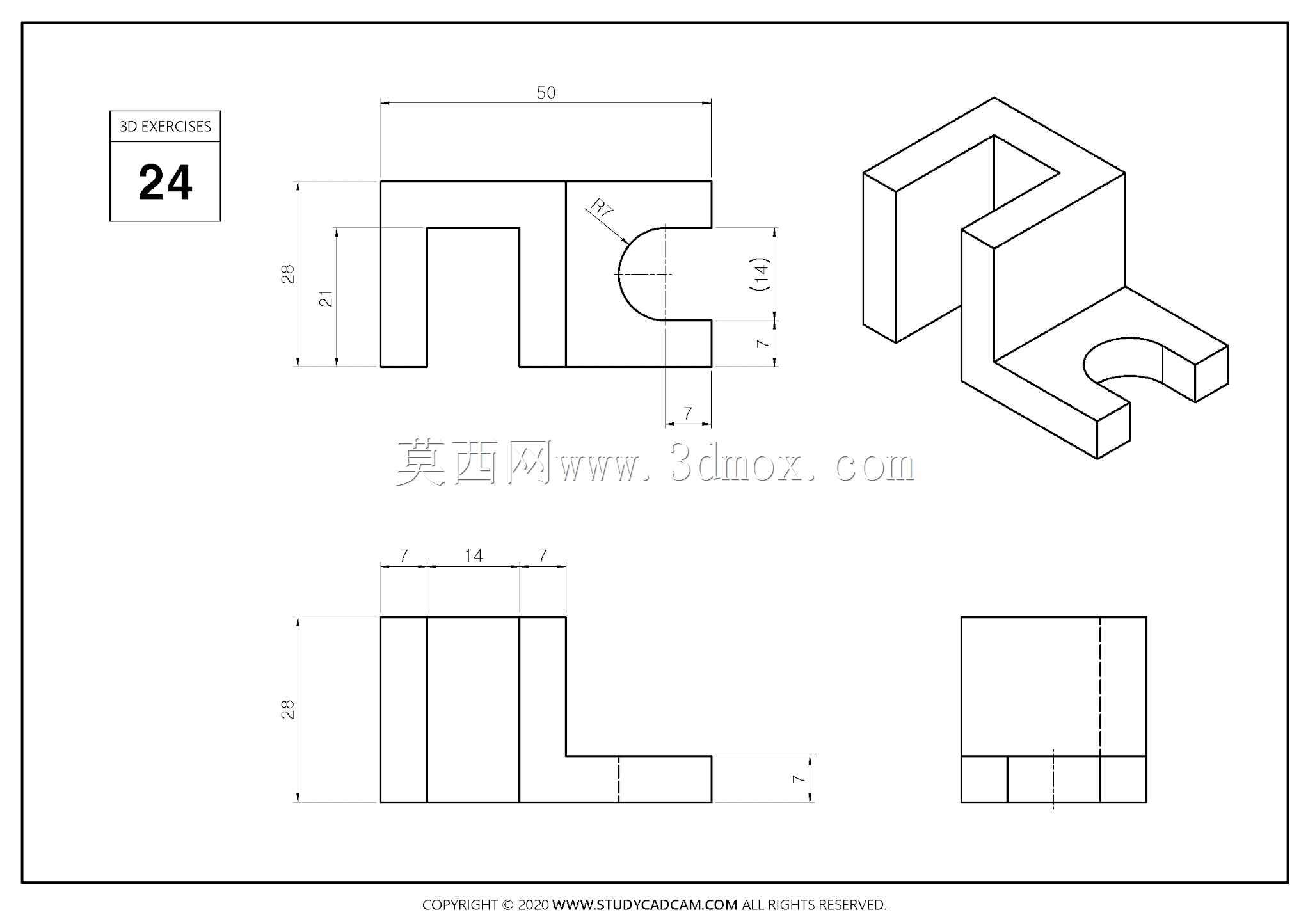

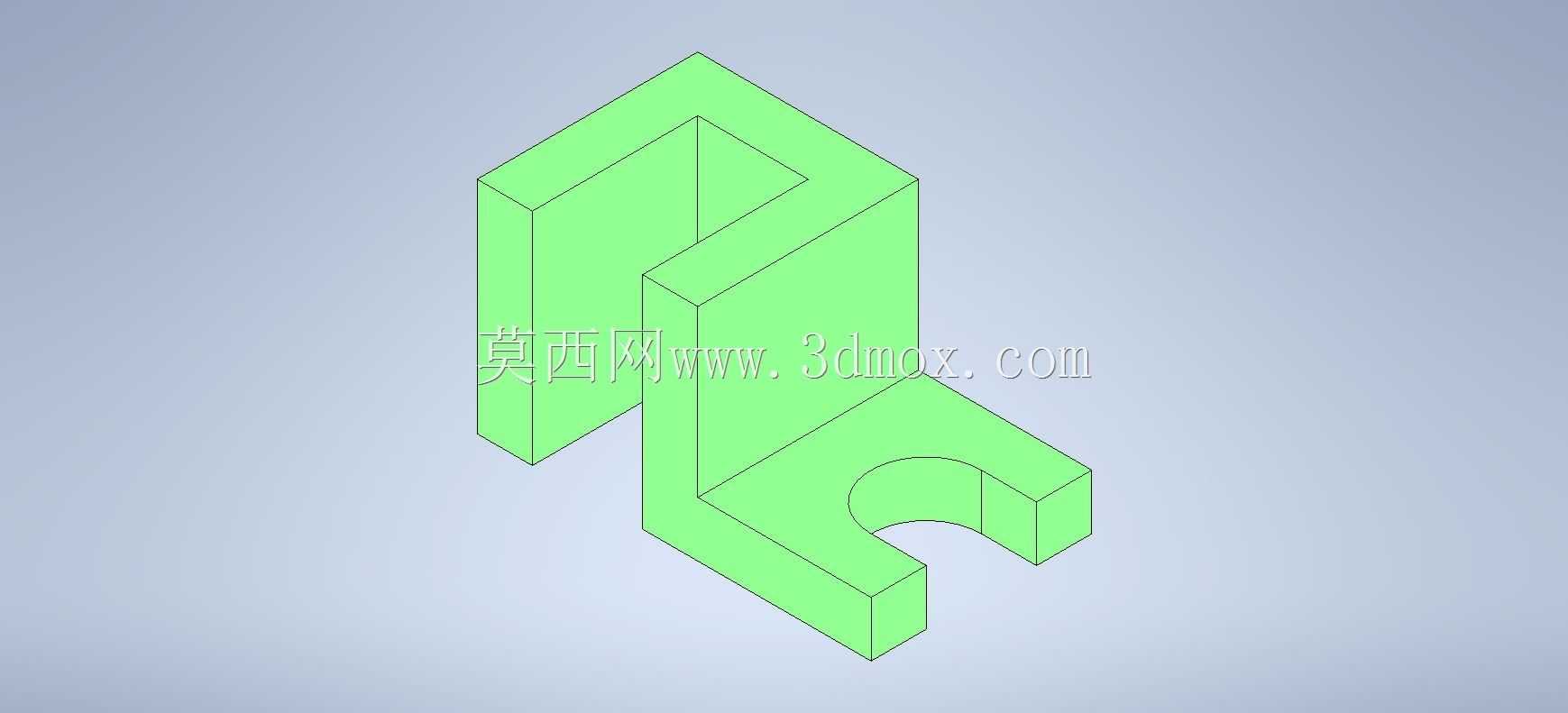

带半圆缺口L型弯折连接基座结构

　　这类带半圆缺口的L型弯折连接基座，在轻工自动化生产线的物料接驳工位、小型工装夹具的定位模块中应用十分广泛，很多时候作为线体侧边的挡停支架、传感器安装支座来使用，不需要承受大吨位的冲击载荷，但对安装定位的一致性、相邻部件的贴合精度有明确要求。从结构功能来看，主体的L型弯折构型，一方面可以通过竖直段的立面完成与安装基准面的贴合固定，另一方面水平段伸出的结构可以直接承载待定位工件，端部加工的半圆缺口，是为了避让工位上的圆柱型定位销、转动轴类零件，避免装配时出现结构干涉，同时缺口的圆弧面还能在工件到位时起到辅助导向的作用，不需要额外加装导向衬套就能让圆柱类零件顺利滑入指定位置。设计这类零件的时候，首先要确认安装边界的限制，

　　竖直段的高度要匹配相邻安装面的高度差，不能超出线体侧边的防护范围，水平段的伸出长度要刚好覆盖工件的定位接触区域，过长会增加不必要的材料占用，过短则会导致工件支撑不足出现倾斜。弯折处的内圆角需要根据板材厚度做对应设置，避免直角弯折处出现应力集中，在长期受工件反复触碰的情况下出现开裂变形，外圆角则要做小倒角处理，去除加工毛刺，防止装配调试时划伤操作人员。半圆缺口的直径尺寸，要比对应避让的轴类零件外径大0.2到0.5毫米，间隙过小会出现装配卡滞，间隙过大则会失去辅助导向的作用，缺口的圆心位置要与水平段的安装基准孔保持严格的位置度公差，否则装配后会出现轴与缺口不同心的问题，影响整个工位的定位精度。零件的壁厚选择要结合实际承载需求，

　　常规作为轻载挡停支架使用时，壁厚选6到8毫米即可满足刚度要求，不需要额外做加强筋结构，整体一体成型的构型也减少了后续焊接、拼接的工序，加工时可以直接通过方料铣削成型，或者采用板材折弯后焊接补全缺口部位，两种加工方式都能满足使用要求，批量生产时优先选用型材铣削的方式，能更好的保证各面的垂直度与位置精度。实际装配时，竖直段的安装面需要加工沉头孔，使用内六角螺栓与基准面固定，沉头孔的深度要保证螺栓安装后头部不突出立面，避免与相邻移动部件发生刮碰，水平段的上表面需要做平面度处理，保证与工件接触时没有缝隙，防止工件放置后出现晃动。这类结构看似简单，却是很多入门结构设计练习中非常典型的案例，涵盖了弯折构型设计、避让结构处理、安装孔位布局、

　　公差匹配等多个基础设计要点，掌握这类零件的设计逻辑，能为后续更复杂的工装夹具、连接支架设计打下扎实的基础，在实际项目中遇到类似的轻载连接定位需求时，可以直接在这个基础构型上做参数调整，快速适配不同的工位安装要求，不需要从零开始搭建结构，能有效缩短设计周期。需要注意的是，这类零件如果用于有腐蚀环境的工位，比如食品加工生产线的侧边定位，还要在表面做阳极氧化或者镀锌处理，提升零件的抗腐蚀能力，延长使用寿命，如果用于常规的工业生产环境，做常规的喷塑处理即可，不需要额外的表面处理工序。
