带加强筋双耳式铰接安装支座结构

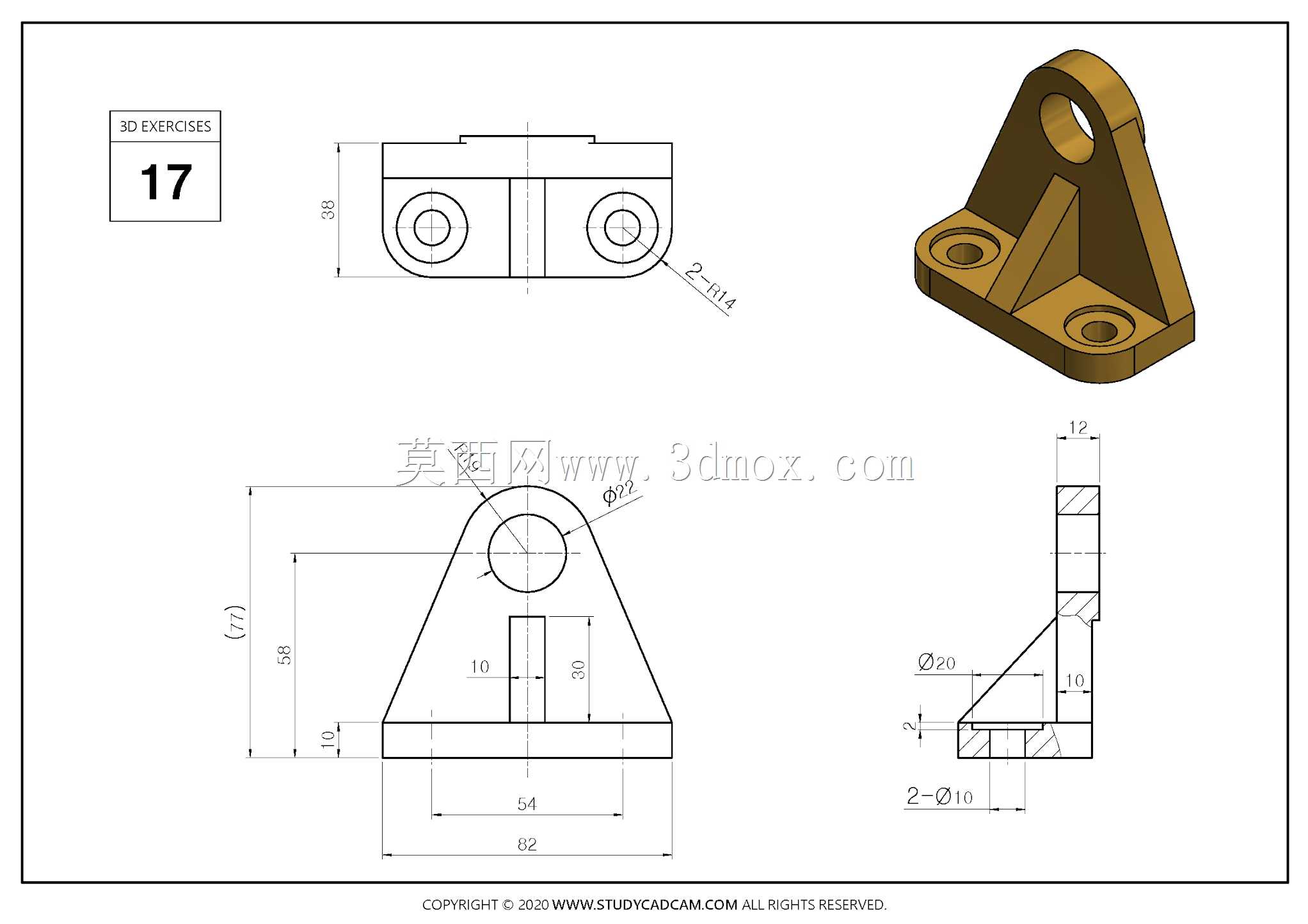

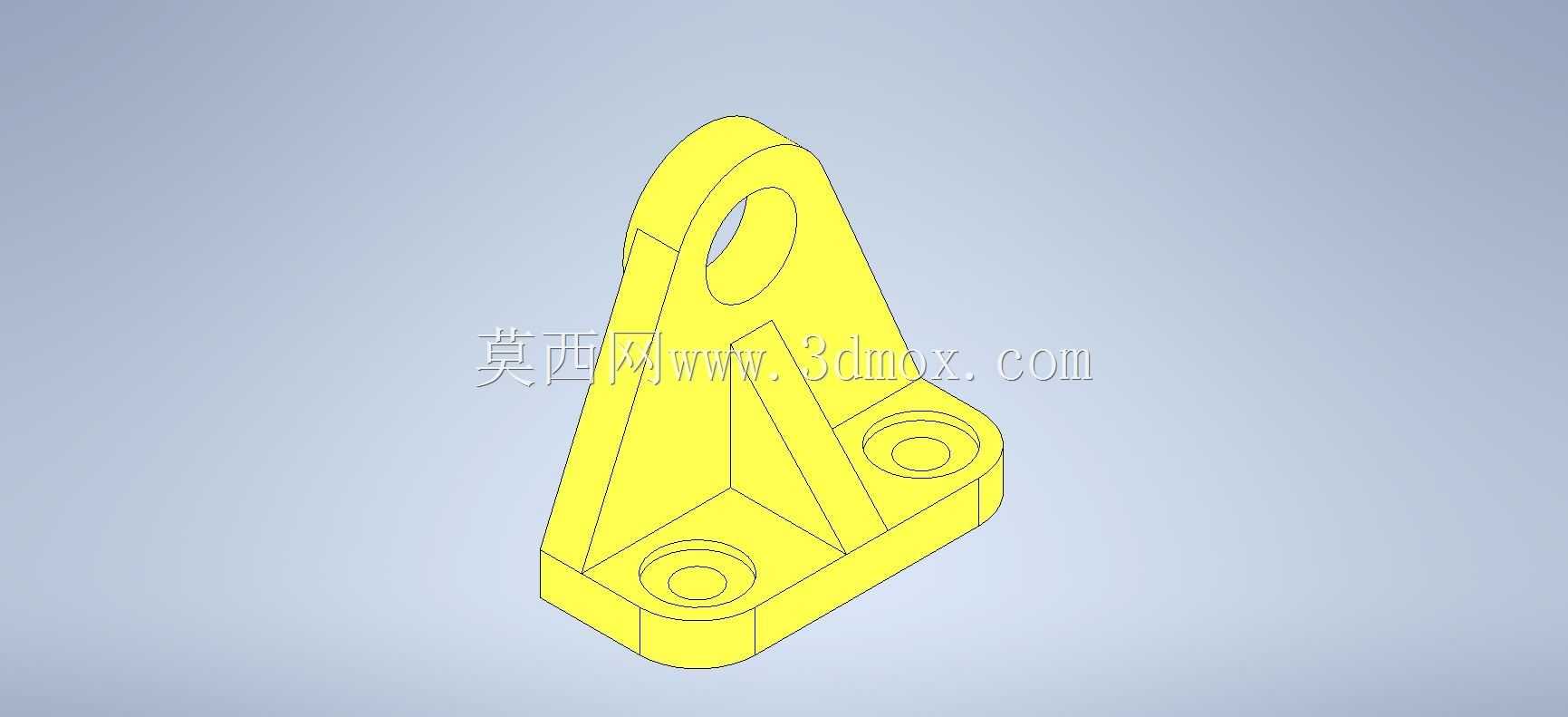

　　该铰接安装支座属于通用机械支撑类零部件，在各类工业设备的铰接传动、摆动支撑场景中应用广泛，常见于轻工自动化生产线的摆臂连接工位、小型工程机械的连杆铰接点位、输送设备的张紧摆架安装位置，也可作为教学实训场景中机械结构组装练习的典型载体，承担载荷传递、摆动自由度约束、部件定位安装的核心作用。从结构功能来看，支座顶部的带孔耳板是核心铰接配合部位，孔位可穿装销轴，与外部摆臂、连杆、拉杆类零件形成转动副，耳板的厚度与孔边做了圆弧过渡处理，能够有效降低销轴转动过程中孔壁的接触应力，避免长期交变载荷下出现孔口开裂的问题。底部的安装基板设置了两个同轴沉头安装孔，可通过内六角螺栓将整个支座固定在设备机架、安装台面或其他基体结构上，

　　沉孔设计能够让螺栓头完全沉入基板平面以下，不会额外占用支座上方的装配空间，也避免螺栓头突出对周边摆动部件造成运动干涉。连接顶部耳板与底部基板的三角加强筋是结构强度设计的核心，两道对称布置的加强筋沿耳板受力方向延伸，将耳板承受的径向、切向载荷均匀分散到底部整个安装基板上，大幅提升支座整体的抗弯曲、抗扭转载荷能力，在承受偏摆载荷时不会出现耳板与基板连接处断裂的问题。从设计思路来看，该结构采用一体化成型的设计逻辑，整体无拼接焊缝，既适合采用铸造工艺批量生产，也可通过机加工方式单件制作，所有棱角位置均做了倒圆角处理，一方面消除加工过程中的应力集中点，提升零件的疲劳强度，另一方面也避免装配过程中尖锐棱角划伤操作人员。在安装边界方面，

　　底部基板为近似矩形的安装面，两个安装孔的中心距为固定值，安装时需要保证基体上对应的螺纹孔或光孔位置度公差控制在0.1mm以内，避免螺栓强行装配产生内应力；顶部铰接孔的中心轴线与底部安装面保持严格平行，平行度公差需控制在0.05mm以内，否则会导致穿装销轴后出现卡滞、摆动不畅的问题，同时会加速销轴与孔壁的偏磨。在实际选型应用时，需要根据外部铰接部件的载荷大小匹配对应材质的支座，轻载场景可采用工程塑料或铝合金材质降低整体重量，重载场景则需要选用45号钢或铸钢材质并做调质处理，铰接孔内可根据磨损情况加装铜套或自润滑轴承，提升转动副的使用寿命，日常维护时只需定期向铰接孔内加注润滑脂，检查底部安装螺栓的紧固力矩即可，整体结构维护成本低，可靠性强，能够适应多粉尘、轻度油污的常规工业作业环境。
