L型带孔安装固定支座结构设计

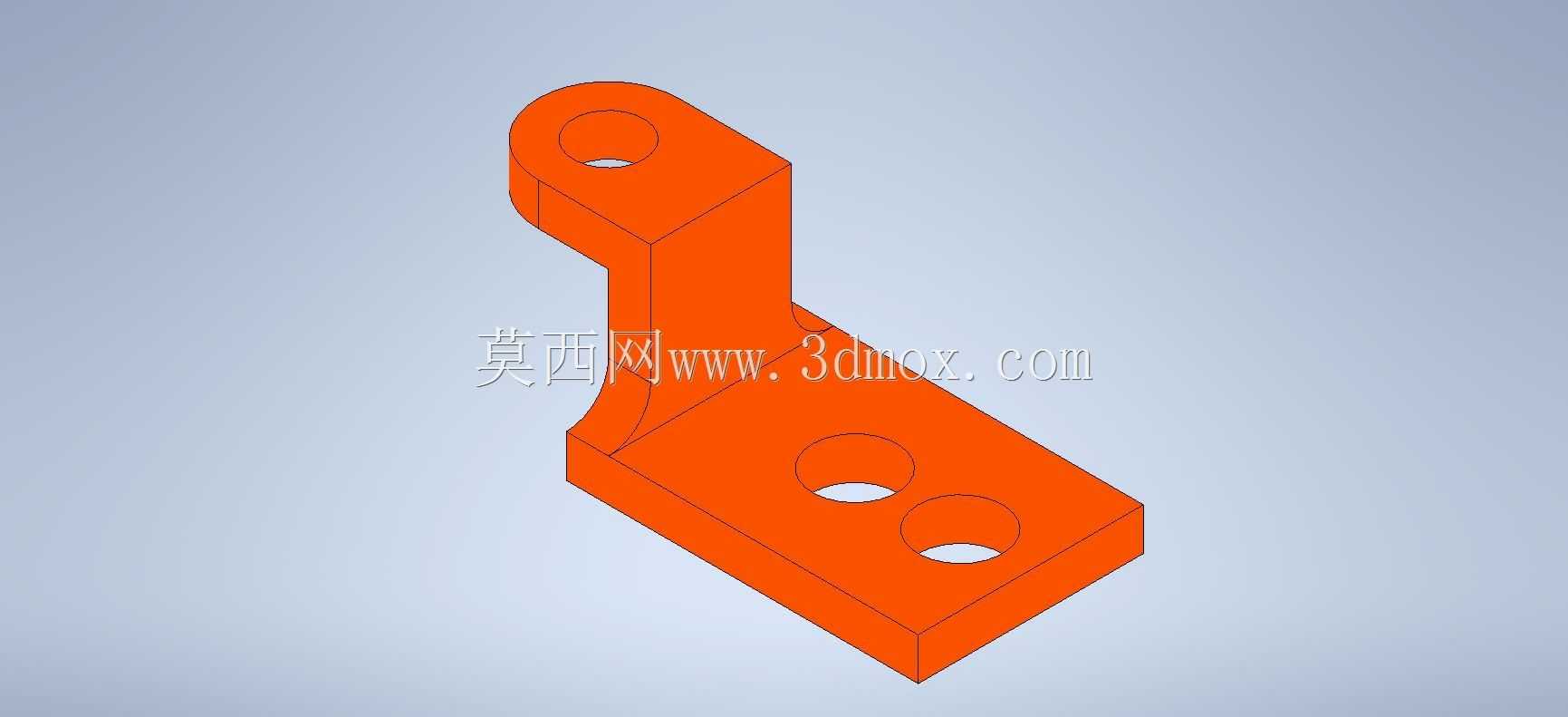

　　在非标自动化生产线的工位定位模块、小型工装夹具的支撑单元以及轻型输送设备的侧边挡停组件中，这类L型弯折结构的固定支座是十分常见的连接承载零件，它承担着将上方功能元件与下方安装基准面刚性连接的核心作用，既需要抵消上方元件工作时产生的径向剪切力，也要规避安装过程中应力集中导致的零件形变问题。从结构设计逻辑来看，该支座采用一体弯折成型的结构，底部为矩形安装基板，基板上开设两个同轴的沉头安装孔，这两个孔的位置经过公差匹配设计，可适配M6规格的内六角圆柱头螺钉，沉头结构能够保证螺钉安装后顶面与基板表面齐平，不会出现凸起干涉上方零件装配的问题，基板的厚度设计充分考虑了安装时的压紧力需求，既不会因为过薄导致螺钉锁紧时基板翘曲，

　　也不会因为过厚造成材料浪费、整体重量超标。上部的支撑臂采用等截面的矩形截面结构，与底部基板的连接处做了大圆弧过渡处理，这个过渡圆角是整个零件应力控制的关键位置——如果采用直角过渡，在支撑臂承受侧向载荷时，转角位置会出现明显的应力集中，长期受交变载荷作用容易产生疲劳裂纹，而大圆弧过渡能够将应力分散到更大的区域，有效提升零件的抗疲劳强度，支撑臂的顶端开设一个横向的通孔，这个孔用于穿装销轴或者连接螺栓，用来固定上方的检测元件、挡停块或者小型气动元件，孔的内壁粗糙度要求控制在Ra1.6以内，保证销轴穿装后不会出现卡滞，同时减少长期往复运动带来的磨损。从安装边界来看，底部基板的两个安装孔中心距按照标准安装孔位设计，

　　能够直接适配现有铝型材工作台的T型槽间距，不需要额外加工转接板，上部支撑臂的高度经过尺寸链校核，能够保证顶端安装的元件工作面与生产线输送面的高度差符合工位设计要求，不会出现高度偏差导致的工位定位失效问题。在实际选型应用中，这类支座通常采用铝合金6061材质加工，表面做阳极氧化处理，既能够保证足够的结构强度，也能具备不错的防锈能力，适合在车间常规环境下长期使用；如果应用在有重载需求的场景，也可以更换为45号钢材质做发黑处理，提升整体的承载能力。设计这类零件的时候，需要重点关注两个位置的尺寸公差：一是底部安装孔的位置度公差，要控制在0.1mm以内，保证安装时能够顺利对准基准面的螺纹孔，不会出现螺钉强行锁入导致的零件装配应力；

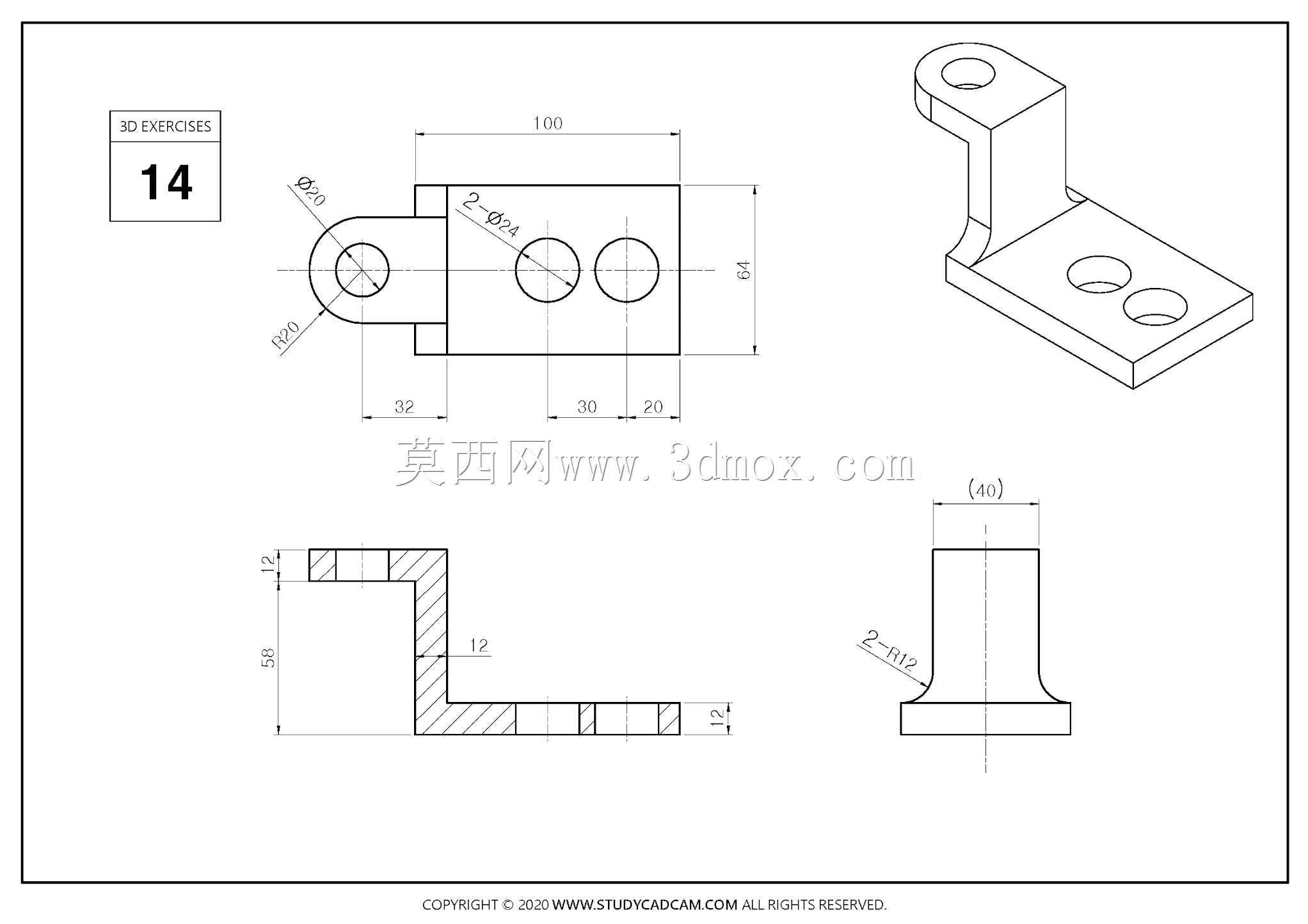

　　二是顶端通孔的轴线与底部安装面的平行度公差，要控制在0.05mm以内，保证上方安装的元件不会出现角度偏斜，影响工位的定位精度。另外，支撑臂的侧面与底部基板的垂直度也需要做严格管控，避免支撑臂倾斜导致上方元件的工作位置出现偏移。在三维建模过程中，这类零件需要先绘制底部基板的草图，拉伸生成基体后，再绘制上部支撑臂的轮廓，通过拉伸凸台生成支撑臂结构，之后在转角位置添加过渡圆角，最后分别绘制底部沉头孔和顶端通孔的草图，通过切除拉伸生成孔特征，建模过程中要注意所有特征的草图完全约束，避免后续修改尺寸时出现特征报错，同时要对关键的装配尺寸做参数化关联，方便后续根据不同的工位高度需求快速调整支撑臂的高度参数，不需要重新绘制整个零件模型。这类零件虽然结构简单，但是在设备中承担的连接作用十分关键，一旦出现强度不足或者尺寸偏差，很容易导致上方安装的功能元件失效，进而影响整条生产线的运行稳定性，因此在设计阶段就需要结合实际的载荷工况做受力校核，确认零件的壁厚、圆角尺寸、孔位大小都能够满足使用需求，避免后期设备调试时出现零件断裂、变形的问题。
