叉形带杆连接头机械零件建模练习

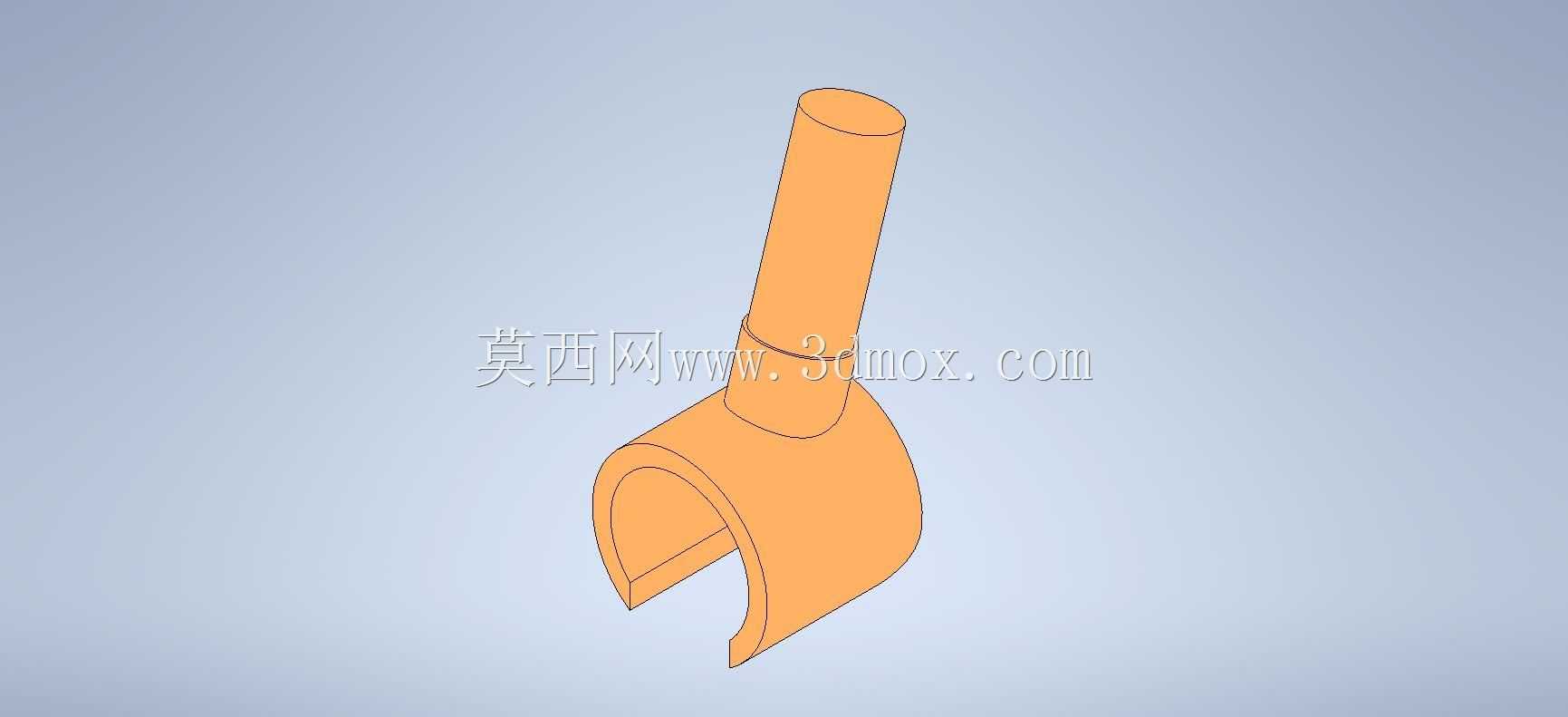

　　本次建模的叉形带杆连接头，属于机械传动系统中常见的铰接类连接件，在轻工输送设备、小型手动工装、民用五金器械的连杆机构中应用广泛，主要作用是实现两个构件之间的铰接传动，传递往复直线运动或者小角度摆动扭矩，同时允许被连接件在铰接平面内存在一定角度的相对转动，补偿装配过程中产生的微小位置偏差，避免机构运行时出现卡滞、别劲的问题。从结构设计逻辑来看，该零件整体分为上部圆柱杆身与下部叉形铰接座两个核心功能段，上部圆柱杆身主要用于与配套的导向套、驱动滑块或者拉杆部件配合，杆身设计为等直径圆柱结构，表面粗糙度要求控制在Ra1.6以内，保证滑动配合时的顺畅度，杆身根部与叉形座衔接位置做了圆角过渡处理，避免应力集中导致的疲劳断裂，

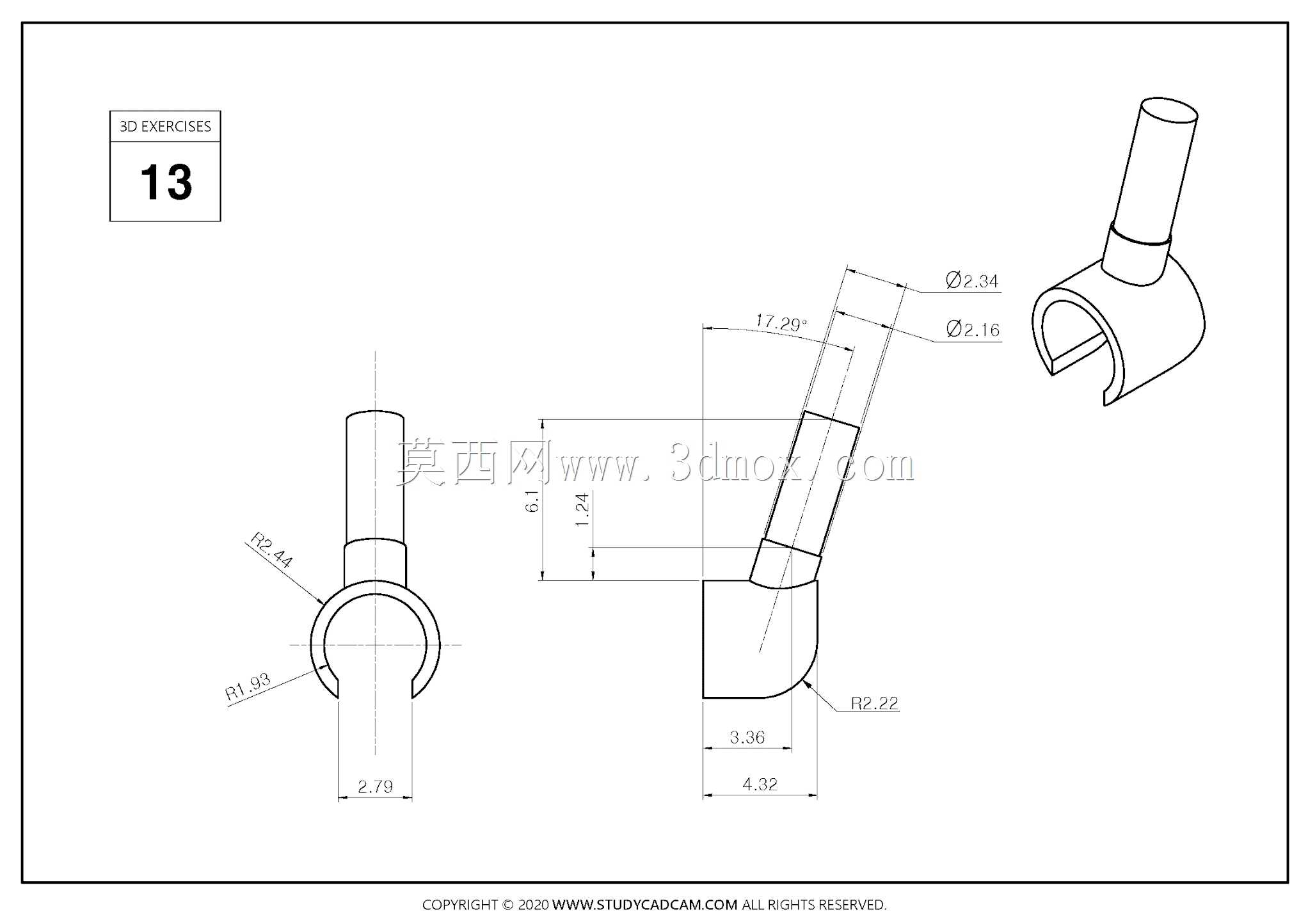

　　这一细节在受交变载荷的传动场景中尤为重要，很多新手建模时容易忽略过渡圆角，实际加工出来的零件在反复受力后很容易在衔接位置出现裂纹。下部叉形座采用开口U型结构，两个叉臂的内侧面为平行平面，用于夹持配套的铰接耳板，叉臂上预留有同轴的销孔安装位，装配时通过圆柱销实现与相邻构件的铰接，叉臂的外侧面做了圆弧过渡，既可以减少零件整体重量，也能避免机构摆动时与周边零部件发生运动干涉。从安装边界尺寸来看，上部圆柱杆的直径与配套导向套的内径采用基孔制间隙配合，配合公差选H8/f7即可满足多数常规工况的使用需求，杆身的有效配合长度需要根据实际行程确定，建模时预留的长度要保证机构运动到极限位置时，杆身不会从导向套中脱出；

　　下部叉形座的开口宽度需要比配套铰接耳板的厚度大0.2-0.5mm，保证铰接转动时不会出现夹滞，叉臂的厚度需要根据额定传递扭矩核算，保证销孔挤压强度、叉臂抗弯强度满足载荷要求，避免受力时叉臂张开变形。建模过程中需要重点关注几个结构细节：一是圆柱杆与叉形座的衔接位置要保证曲面顺滑，不能出现建模导致的棱边、碎面，否则后续生成工程图或者导入CAM软件加工时会出现识别错误；二是叉形座的两个销孔要保证严格同轴，同轴度公差需要控制在0.02mm以内，否则装配时圆柱销无法顺利穿入，强行装配会导致铰接转动阻力过大，甚至出现别断销子的问题；三是叉形座的开口端面要做小倒角处理，去除加工毛刺，避免装配时割伤操作人员或者刮损配套零件的表面。

　　这类零件虽然结构不算复杂，但是非常适合三维建模初学者练习基础特征命令的使用，比如拉伸、圆角、抽壳、孔特征的组合运用，同时也能帮助初学者理解机械零件中功能结构与工艺结构的设计逻辑，明白每一个结构尺寸都不是随意设定的，都对应着实际装配、受力、加工的需求。在实际选型应用中，这类连接头如果用于载荷较大的工况，还需要在销孔位置加装衬套，提升铰接位置的耐磨性能，延长零件使用寿命，建模时如果要做细化设计，也可以预留衬套的安装台阶，方便后续根据工况调整配置。
